专利摘要

专利摘要

本实用新型涉及检测设备技术领域，尤其是一种实时定位监测钢质护栏立柱埋深冲击弹性波检测仪。该检测仪的传感器安装于防水透气盒内，防水透气盒由上盒体和下盒体卡接而成，上盒体和下盒体的外壳内壁均设置有防水胶体层，下盒体底部固定有橡胶层，橡胶层上设有传感器固定槽，上盒体上安装有防水通气阀，上盒体和下盒体的侧面卡接端均设置有相互配合的半圆形通孔，半圆形通孔内均固定有弧形橡胶层，弧形橡胶层表面均匀设置有有防水胶体层，检测仪仪表箱内设置有定位器。本实用新型的一种实时定位监测钢质护栏立柱埋深冲击弹性波检测仪，能够实时定位钢管埋深检测仪作业位置，极大地提高钢管埋深检测仪在水利工程等湿度较高的场所的使用安全性。

权利要求

1.一种实时定位监测钢质护栏立柱埋深冲击弹性波检测仪，包括传感器（1），与传感器（1）连接的检测仪仪表箱（2），其特征在于：所述传感器（1）安装于防水透气盒（3）内，防水透气盒（3）由上盒体（4）和下盒体（5）卡接而成，上盒体（4）和下盒体（5）的外壳内壁均设置有防水胶体层（6），下盒体（5）底部固定有橡胶层（7），所述橡胶层（7）上设有传感器固定槽（8），橡胶层（7）表面均匀设置有防水胶层（6），上盒体上安装有防水通气阀（9），上盒体（4）和下盒体（5）的侧面卡接端均设置有相互配合的半圆形通孔（10），半圆形通孔（10）内均固定有弧形橡胶层（11），弧形橡胶层（11）表面均匀设置有防水胶体层（6），上盒体（4）的卡接面上设置有凹槽（12），下盒体（5）的卡接面上设置有凸缘（13），上盒体（4）的凹槽（12）内和下盒体（5）的凸缘（13）上均设置有强力磁条（14）；所述检测仪仪表箱（2）内设置有定位器（15）。

2.如权利要求1所述的一种实时定位监测钢质护栏立柱埋深冲击弹性波检测仪，其特征在于：所述定位器（15）为北斗定位器或GPS定位器。

3.如权利要求1所述的一种实时定位监测钢质护栏立柱埋深冲击弹性波检测仪，其特征在于：所述传感器固定槽（8）呈顶部开口面积小于底部开口的面积的梯台型。

4.如权利要求3所述的一种实时定位监测钢质护栏立柱埋深冲击弹性波检测仪，其特征在于：所述传感器固定槽（8）的梯台型顶部开口面积小于传感器（1）被固定端的底面积，传感器固定槽（8）的梯台型底部开口面积等于传感器（1）被固定端的底面积。

5.如权利要求1所述的一种实时定位监测钢质护栏立柱埋深冲击弹性波检测仪，其特征在于：所述上盒体（4）和下盒体（5）卡接构成防水透气盒（3）时，上盒体（4）和下盒体（5）的半圆形通孔（10）内的弧形橡胶层（11）配合形成圆形橡胶体空腔，圆形胶体空腔的圆形内径小于与传感器（1）相连的低噪音电缆（16）的外径。

6.如权利要求1所述的一种实时定位监测钢质护栏立柱埋深冲击弹性波检测仪，其特征在于：所述防水通气阀（9）的四周与上盒体（4）之间通过防水胶体层（6）密封。

7.如权利要求1所述的一种实时定位监测钢质护栏立柱埋深冲击弹性波检测仪，其特征在于：所述检测仪仪表箱（2）内还设置有电荷放大器（17）、A/D转换卡（18）和计算机（19），所述定位器（15）与计算机（19）电性连接。

8.如权利要求7所述的一种实时定位监测钢质护栏立柱埋深冲击弹性波检测仪，其特征在于：所述计算机（19）内设置有数据传输软件。

9.如权利要求1所述的一种实时定位监测钢质护栏立柱埋深冲击弹性波检测仪，其特征在于：所述上盒体（4）和下盒体（5）的外壳为不锈钢材质。

说明书

技术领域

本实用新型涉及检测设备技术领域，尤其是一种实时定位监测钢质护栏立柱埋深冲击弹性波检测仪。

背景技术

钢管埋深检测仪是指通过测量冲击弹性波在钢质护栏立柱中的传播时间，计算出钢管立柱总长,从而反算钢管立柱埋深的检测仪器。钢管埋深监测仪能够应用于公路、铁路、水利工程、机场、码头等施工现场的评价及施工验收。现有的钢管埋深检测仪在使用时主要存在以下缺陷：（1）钢管埋深检测仪需要在路面的多个位置进行检测，而现有的钢管埋深检测仪不具备实时定位功能，检测地点位置由人工填写记录，当检测人员存在疏忽或失职时易产生将局部位置检测到的数据作为路面多个位置检测结果的数据造假现象，使检测见过可靠性降低；（2）钢管埋深检测仪的传感器不能在有水或者湿度高的环境中使用，一旦放在有水的环境中就会导致传感器损坏，因此限制了钢管埋深检测仪在水利工程中的应用范围。目前尚无针对缺陷1采取的技术措施，针对缺陷2，少量技术人员通过在钢管埋深检测仪的传感器外加装安装盒来保护传感器，此类安装盒大多结构复杂，加工成本高，安装盒防水和通气效果不能兼顾，安装盒内温度随外部温度升高而升高，长期使用时将损坏传感器，而且此类安装盒在放置与传感器连接的低噪音电缆时存在不便，传感器在安装盒内固定性差，仍需要进一步改进。

实用新型内容

本实用新型的目的在于提供一种实时定位监测钢质护栏立柱埋深冲击弹性波检测仪，克服现有技术的不足，实时定位钢管埋深检测仪作业位置，极大地提高钢管埋深检测仪在水利工程等湿度较高的场所的使用安全性。

本实用新型解决其技术问题所采取的技术方案是：

一种实时定位监测钢质护栏立柱埋深冲击弹性波检测仪，包括传感器，与传感器连接的检测仪仪表箱，所述传感器安装于防水透气盒内，防水透气盒由上盒体和下盒体卡接而成，上盒体和下盒体的外壳内壁均设置有防水胶体层，下盒体底部固定有橡胶层，所述橡胶层上设有用于固定传感器并防止传感器在防水透气盒的空腔内产生碰撞的传感器固定槽，橡胶层表面均匀设置有防水胶层，上盒体上安装有用于将防水透气盒内气体排出的防水通气阀，上盒体和下盒体的侧面卡接端均设置有相互配合的半圆形通孔，半圆形通孔内均固定有弧形橡胶层，弧形橡胶层表面均匀设置有有防水胶体层，上盒体的卡接面上设置有凹槽，下盒体的卡接面上设置有凸缘，上盒体的凹槽内和下盒体的凸缘上均设置有强力磁条，上盒体和下盒体卡接端通过强力磁条加强卡接稳定性；所述检测仪仪表箱内设置有定位器，通过定位器对钢管埋深检测仪的作业地点的地理坐标位置进行实时定位。

进一步的，所述定位器为北斗定位器或GPS定位器。

进一步的，所述传感器固定槽呈顶部开口面积小于底部开口的面积的梯台型。

进一步的，所述传感器固定槽的梯台型顶部开口面积小于传感器被固定端的底面积，传感器固定槽的梯台型底部开口面积等于传感器被固定端的底面积，将传感器置于传感器固定槽内，传感器被固定端的底面与传感器固定槽底面接触，传感器被固定端的侧面通过传感器固定槽弹性挤压固定。

进一步的，所述上盒体和下盒体卡接构成防水透气盒时，上盒体和下盒体的半圆形通孔内的弧形橡胶层配合形成用于固定低噪音电缆的圆形橡胶体空腔，圆形胶体空腔的圆形内径小于与传感器相连的低噪音电缆的外径，通过圆形橡胶体空腔弹性挤压低噪音电缆增强圆形橡胶体空腔与低噪音电缆接触面的防水密封性。

进一步的，所述防水通气阀的四周与上盒体之间通过防水胶体层密封。

进一步的，所述检测仪仪表箱内还设置有电荷放大器、A/D转换卡和计算机，所述定位器与计算机电性连接，定位器将定位到的作业位置信息传输给计算机。

进一步的，所述计算机内设置有数据传输软件，计算机通过传输软件将从定位器获得的钢管埋深检测仪作业位置信息和检测仪测试结果传输给电脑、手机等远程终端。

进一步的，所述上盒体和下盒体的外壳为不锈钢材质，耐腐蚀性腔。

本实用新型的有益效果是：与现有技术相比，本实用新型的一种实时定位监测钢质护栏立柱埋深冲击弹性波检测仪具备以下有益效果：（1）具备实时定位监测功能，通过定位器对检测仪作业地点的地理坐标位置进行实时定位，并将定位到的坐标信息传输给计算机，再由计算机统一传输给电脑、手机等远程终端设备，使业主和施工方能够通过远程终端设备查看作业位置和检测数据，有效杜绝了取样操作人员在疏忽或失职的情况下仅在小范围局部区域取样等造假现象，极大提高了测试结果的准确性和可靠性；（2）在传感器外部加设防水透气盒，防水透气盒内含橡胶材质的传感器固定槽，有效限制传感器在防水透气盒内的位置，避免检测仪移动过程中传感器在防水透气盒内发生碰撞；（3）防水透气盒采用对称卡接结构，便于与传感器连接的低噪音电缆的安置；（4）防水透气盒内设置有防水胶体层和防水通气阀，极大地增强了传感器在湿度较高的区域的使用安全性。

附图说明

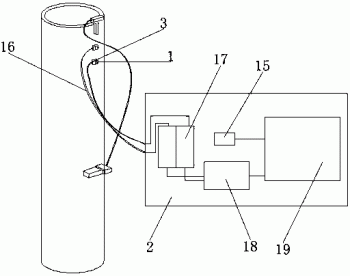

图1为本实用新型总体结构示意图；

图2为本实用新检测仪仪表箱内部系统结构示意图；

图3为本实用新型防水透气盒局部放大图；

图4为本实用新型下盒体结构放大图；

图5为本实用新型上盒体结构放大图；

图6为本实用新型橡胶层剖视结构放大示意图；

其中，1传感器、2检测仪仪表箱、3防水透气盒、4上盒体、5下盒体、6防水胶体层、7橡胶层、8传感器固定槽、9防水通气阀、10半圆形通孔、11弧形橡胶层、12凹槽、13凸缘、14强力磁条、15定位器、16低噪音电缆、17电荷放大器、18A/D转换卡、19计算机。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。

如图1-6所示实施例中，一种实时定位监测钢质护栏立柱埋深冲击弹性波检测仪，包括传感器1，与传感器1连接的检测仪仪表箱2，所述传感器1安装于防水透气盒3内，防水透气盒3由上盒体4和下盒体5卡接而成，上盒体4和下盒体5的外壳为不锈钢材质，上盒体4和下盒体5的外壳内壁均设置有防水胶体层6；下盒体5底部固定有橡胶层7，所述橡胶层7上设有传感器固定槽8，传感器固定槽8呈顶部开口面积小于底部开口的面积的梯台型，传感器固定槽8的梯台型顶部开口面积小于传感器1被固定端的底面积，传感器固定槽8的梯台型底部开口面积等于传感器1被固定端的底面积，橡胶层7表面均匀设置有防水胶层7；上盒体上安装有防水通气阀9，防水通气阀9的四周与上盒体4之间通过防水胶体层6密封；上盒体4和下盒体5的侧面卡接端均设置有相互配合的半圆形通孔10，半圆形通孔10内均固定有弧形橡胶层11，弧形橡胶层11表面均匀设置有有防水胶体层6，上盒体4和下盒体5卡接构成防水透气盒3时，上盒体4和下盒体5的半圆形通孔10内的弧形橡胶层11配合形成圆形橡胶体空腔，圆形胶体空腔的圆形内径小于与传感器1相连的低噪音电缆16的外径；上盒体4的卡接面上设置有凹槽12，下盒体5的卡接面上设置有凸缘13，上盒体4的凹槽12内和下盒体5的凸缘13上均设置有强力磁条14；所述检测仪仪表箱2内设置有定位器15，所述定位器15为GPS定位器。所述检测仪仪表箱2内还设置有电荷放大器17、A/D转换卡18和计算机19，所述定位器15与计算机19电性连接。所述计算机19内设置有数据传输软件。

工作原理：本实用新型的一种实时定位监测钢质护栏立柱埋深冲击弹性波检测仪，主要应用于公路、铁路、水利工程、机场、码头等多个领域，使用时，打开检测仪仪表箱2内计算机19的同时，定位器15和数据传输软件随即启动，通过定位器15实时监测定位检测仪作业地点的地理坐标信息，并将监测到的坐标数据通过数据传输软件传输给电脑、手机等远程终端，使业主和施工方能够方便地从电脑或者手机看查看测试进度，有效避免了取芯工作人员在疏忽或者失职情况下仅在小范围局部区域取样，进行数据造假的现象；当需要在湿度较大的区域进行检测时，将传感器1固定于防水透气盒3的下盒体5内的传感器固定槽8中，传感器1被固定端的底面与传感器固定槽8底面接触，传感器1被固定端的侧面通过传感器固定槽8侧面弹性挤压固定，将与传感器1连接的低噪音电缆16置于上盒体4和下盒体卡接后形成的圆形橡胶体空腔内，通过圆形橡胶体空腔弹性挤压低噪音电缆16增强圆形橡胶体空腔与低噪音电缆接触面的防水密封性；整个防水透气盒3内表面均设置有防水胶体层6，且上盒体上设置有防水通气阀，极大提高了钢管埋深检测仪在水利工程等湿度较高的区域的作业安全性。

上述具体实施方式仅是本实用新型的具体个案，本实用新型的专利保护范围包括但不限于上述具体实施方式的产品形态和式样，任何符合本实用新型权利要求书且任何所属技术领域的普通技术人员对其所做的适当变化或修饰，皆应落入本实用新型的专利保护范围。
