专利摘要

专利摘要

本实用新型公开的一种使用蓝牙控制的交流频率电路，包括电源、中央控制模块、蓝牙模块、频率调节模块、稳压模块、指示灯模块，所述电源与稳压模块连接，稳压模块与中央控制模块连接，中央控制模块与频率调节模块、指示灯模块分别连接，此电路结构非常简单实用，可以方便实现交流频率调节输出并显示工作状态，具有一定的创新性与应用价值。

权利要求

1.一种使用蓝牙控制的交流频率电路，其特征在于：包括电源、中央控制模块、蓝牙模块、频率调节模块、稳压模块、指示灯模块，所述电源与稳压模块连接，稳压模块与中央控制模块连接，中央控制模块与频率调节模块、指示灯模块分别连接。

2.如权利要求1所述的一种使用蓝牙控制的交流频率电路，其特征在于：所述中央控制模块包括单片机U3、电容C4～C6、晶体振荡器Y1、发光二极管D3、轻触开关S1、电阻R3、电阻R5，发光二极管D3正极与电阻R3一端连接，电阻R3另一端与电源连接，发光二极管D3负极接地，轻触开关S1一端与电源连接，轻触开关S1另一端与电阻R5一端连接，电阻R5另一端接地，电容C4并联在轻触开关S1两端，单片机U3的9脚接在轻触开关S1与电阻R5之间的节点上，单片机U3的18脚、19脚分别与晶体振荡器Y1两端连接，晶体振荡器Y1的两端分别与电容C5的一端、电容C6的一端连接，电容C5的另一端、电容C6的另一端分别接地。

3.如权利要求1所述的一种使用蓝牙控制的交流频率电路，其特征在于：所述蓝牙模块是蓝牙芯片J2，蓝牙芯片J2型号是HC05，且蓝牙芯片J2的1脚接电源，2脚接地，3脚、4脚分别与单片机U3的11脚、10脚连接。

4.如权利要求1所述的一种使用蓝牙控制的交流频率电路，其特征在于：所述稳压模块包括降压芯片U1、交流电变压器T1、二极管B1～B4、开关K1、电容C1～C3；

所述二极管B4与二极管B3正极连接，且连接线上设有节点4；二极管B4负极与二极管B1正极连接，且连接线上设有节点1；二极管B3负极与二极管B2正极连接，且连接线上设有节点3；二极管B1与二极管B2负极连接，且连接线上设有节点2；

交流变压器T1一侧接入220V市用电，另一侧的两端分别与节点1、节点3连接，节点4、节点2分别与电容成C1两端连接，电容C1两端分别与降压芯片U1的1脚、2脚连接，电容C2两端分别与降压芯片U1的2脚、3脚连接，电容C3与电容C2并联，降压芯片U1的2脚接地，降压芯片U1的3脚接电源。

5.如权利要求1所述的一种使用蓝牙控制的交流频率电路，其特征在于：所述频率调节模块包括光电耦合芯片U2、电阻R1、电阻R2、电阻RF1、发光二极管D1、可控硅芯片Q1、接口J1，所述光电耦合芯片U2的1脚与发光二极管D1负极连接，发光二极管D1正极与电阻R1一端连接，电阻R1另一端与电源连接，光电耦合芯片U2的2脚与单片机U3的28脚连接，光电耦合芯片U2的4脚与可控硅芯片Q1的3脚连接，可控硅芯片Q1的2脚与电阻R2一端连接，电阻R2另一端与光电耦合芯片U2的6脚连接，可控硅芯片Q1的1脚与接口J1的2脚连接，接口J1的1脚与电阻RF1的一端连接，电阻RF1的另一端接在电阻R2与可控硅芯片Q1的2脚之间的节点上。

6.如权利要求1所述的一种使用蓝牙控制的交流频率电路，其特征在于：所述指示灯模块包括发光二极管D2，发光二极管D4～D7、电阻R4、电阻R6～R9，所述发光二极管D2、发光二极管D4～D7的负极分别与单片机U3的25脚～21脚连接，发光二极管D2、发光二极管D4～D7的正极分别与电阻R4、电阻R6～R9的一端连接，电阻R4、电阻R6～R9的另一端分别与电源连接。

7.如权利要求2所述的一种使用蓝牙控制的交流频率电路，其特征在于：所述单片机U3是STC89C52。

8.如权利要求4所述的一种使用蓝牙控制的交流频率电路，其特征在于：所述降压芯片U1是LM7805；二极管B1～B4型号是IN4007。

9.如权利要求5所述的一种使用蓝牙控制的交流频率电路，其特征在于：所述光电耦合芯片U2是MOC3023；可控硅芯片Q1型号是BT136。

说明书

技术领域

本实用新型涉及一种使用蓝牙控制的交流频率电路。

背景技术

目前市场上具有交流频率调节的电路多种多样，但大多数存在技术复杂、价格贵、操作不方便等缺点，在需求较复杂的情况下，许多电路不能更准确地输出频率正确的交流电，基于上述背景本设计研究“一种基于单片机蓝牙控制交流频率电路”，可实现安卓蓝牙控制交流电的频率，可以方便快捷地调节交流频率输出，具有一定的实际应用价值且技术简单、经济、操作方便。

实用新型内容

为解决上述技术问题，本实用新型提供了一种使用蓝牙控制的交流频率电路。

本实用新型通过以下技术方案得以实现。

本实用新型提供的一种使用蓝牙控制的交流频率电路，包括电源、中央控制模块、蓝牙模块、频率调节模块、稳压模块、指示灯模块，所述电源与稳压模块连接，稳压模块与中央控制模块连接，中央控制模块与频率调节模块、指示灯模块分别连接。

所述中央控制模块包括单片机U3、电容C4～C6、晶体振荡器Y1、发光二极管D3、轻触开关S1、电阻R3、电阻R5，发光二极管D3正极与电阻R3一端连接，电阻R3另一端与电源连接，发光二极管D3负极接地，轻触开关S1一端与电源连接，轻触开关S1另一端与电阻R5一端连接，电阻R5另一端接地，电容C4并联在轻触开关S1两端，单片机U3的9脚接在轻触开关S1与电阻R5之间的节点上，单片机U3的18 脚、19脚分别与晶体振荡器Y1两端连接，晶体振荡器Y1的两端分别与电容C5的一端、电容C6的一端连接，电容C5的另一端、电容C6的另一端分别接地。

所述蓝牙模块是蓝牙芯片J2，蓝牙芯片J2型号是HC05，且蓝牙芯片J2的1脚接电源，2脚接地，3脚、4脚分别与单片机U3的11脚、10 脚连接。

所述稳压模块包括降压芯片U1、交流电变压器T1、二极管B1～B4、开关K1、电容C1～C3；

所述二极管B4与二极管B3正极连接，且连接线上设有节点4；二极管B4负极与二极管B1正极连接，且连接线上设有节点1；二极管B3 负极与二极管B2正极连接，且连接线上设有节点3；二极管B1与二极管B2负极连接，且连接线上设有节点2；

交流变压器T1一侧接入220V市用电，另一侧的两端分别与节点1、节点3连接，节点4、节点2分别与电容成C1两端连接，电容C1两端分别与降压芯片U1的1脚、2脚连接，电容C2两端分别与降压芯片U1的2 脚、3脚连接，电容C3与电容C2并联，降压芯片U1的2脚接地，降压芯片U1的3脚接电源。

所述频率调节模块包括光电耦合芯片U2、电阻R1、电阻R2、电阻RF1、发光二极管D1、可控硅芯片Q1、接口J1，所述光电耦合芯片 U2的1脚与发光二极管D1负极连接，发光二极管D1正极与电阻R1一端连接，电阻R1另一端与电源连接，光电耦合芯片U2的2脚与单片机 U3的28脚连接，光电耦合芯片U2的4脚与可控硅芯片Q1的3脚连接，可控硅芯片Q1的2脚与电阻R2一端连接，电阻R2另一端与光电耦合芯片U2的6脚连接，可控硅芯片Q1的1脚与接口J1的2脚连接，接口J1的 1脚与电阻RF1的一端连接，电阻RF1的另一端接在电阻R2与可控硅芯片Q1的2脚之间的节点上。

所述指示灯模块包括发光二极管D2，发光二极管D4～D7、电阻 R4、电阻R6～R9，所述发光二极管D2、发光二极管D4～D7的负极分别与单片机U3的25脚～21脚连接，发光二极管D2、发光二极管D4～D7 的正极分别与电阻R4、电阻R6～R9的一端连接，电阻R4、电阻R6～R9 的另一端分别与电源连接。

所述单片机U3是STC89C52；所述降压芯片U1是LM7805；所述光电耦合芯片U2是MOC3023；所述二极管B1～B4型号是IN4007；所述可控硅芯片Q1型号是BT136。

本实用新型的有益效果在于：此电路结构非常简单实用，可以方便实现交流频率调节输出并显示工作状态，具有一定的创新性与应用价值。

附图说明

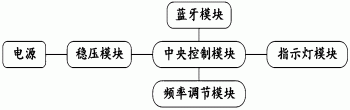

图1是本实用新型的结构示意图；

图2是本实用新型中央控制模块与蓝牙模块的电路图；

图3是本实用新型稳压模块的电路图；

图4是本实用新型频率调节模块的电路图；

图5是本实用新型指示灯模块的电路图。

具体实施方式

下面进一步描述本实用新型的技术方案，但要求保护的范围并不局限于所述。

为了使本实用新型的目的、技术方案和优点更加清楚，下面结合附图和具体实施例对本实用新型进行详细描述。

如图1所示的一种使用蓝牙控制的交流频率电路，包括电源、中央控制模块、蓝牙模块、频率调节模块、稳压模块、指示灯模块，所述电源与稳压模块连接，稳压模块与中央控制模块连接。中央控制模块与频率调节模块、指示灯模块分别连接。

如图2所示的中央控制模块包括单片机U3、电容C4～C6、晶体振荡器Y1、发光二极管D3、轻触开关S1、电阻R3、电阻R5，发光二极管D3正极与电阻R3一端连接，电阻R3另一端与电源连接，发光二极管D3负极接地，轻触开关S1一端与电源连接，轻触开关S1另一端与电阻R5一端连接，电阻R5另一端接地，电容C4并联在轻触开关S1两端，单片机U3的9脚接在轻触开关S1与电阻R5之间的节点上，单片机 U3的18脚、19脚分别与晶体振荡器Y1两端连接，晶体振荡器Y1的两端分别与电容C5的一端、电容C6的一端连接，电容C5的另一端、电容C6的另一端分别接地。

如图3所示的蓝牙模块是蓝牙芯片J2，蓝牙芯片J2型号是HC05，且蓝牙芯片J2的1脚接电源，2脚接地，3脚、4脚分别与单片机U3的11 脚、10脚连接。

如图4所示的稳压模块包括降压芯片U1、交流电变压器T1、二极管B1～B4、开关K1、电容C1～C3；二极管B4与二极管B3正极连接，且连接线上设有节点4；二极管B4负极与二极管B1正极连接，且连接线上设有节点1；二极管B3负极与二极管B2正极连接，且连接线上设有节点3；二极管B1与二极管B2负极连接，且连接线上设有节点2；交流变压器T1一侧接入220V市用电，另一侧的两端分别与节点1、节点3连接，节点4、节点2分别与电容成C1两端连接，电容C1两端分别与降压芯片U1的1脚、2脚连接，电容C2两端分别与降压芯片U1的2 脚、3脚连接，电容C3与电容C2并联，降压芯片U1的3脚接电源，降压芯片U1的2脚接地，降压芯片U1的输出端3脚连接电源VCC(5V)，电源VCC(5V)作为整个电路的工作电源。

如图5所示的频率调节模块包括光电耦合芯片U2、电阻R1、电阻 R2、电阻RF1、发光二极管D1、可控硅芯片Q1、接口J1，所述光电耦合芯片U2的1脚与发光二极管D1负极连接，发光二极管D1正极与电阻R1一端连接，电阻R1另一端与电源连接，光电耦合芯片U2的2脚与单片机U3的28脚连接，光电耦合芯片U2的4脚与可控硅芯片Q1的3脚连接，可控硅芯片Q1的2脚与电阻R2一端连接，电阻R2另一端与光电耦合芯片U2的6脚连接，可控硅芯片Q1的1脚与接口J1的2脚连接，接口J1的1脚与电阻RF1的一端连接，电阻RF1的另一端接在电阻R2与可控硅芯片Q1的2脚之间的节点上。

如图5所示的指示灯模块包括发光二极管D2，发光二极管D4～D7、电阻R4、电阻R6～R9，所述发光二极管D2、发光二极管D4～D7的负极分别与单片机U3的25脚～21脚连接，发光二极管D2、发光二极管 D4～D7的正极分别与电阻R4、电阻R6～R9的一端连接，电阻R4、电阻R6～R9的另一端分别与电源连接。

上述的单片机U3是STC89C52；所述降压芯片U1是LM7805；所述光电耦合芯片U2是MOC3023；所述二极管B1～B4型号是IN4007；所述可控硅芯片Q1型号是BT136。

1.本系统的工作原理：利用HC05蓝牙模块接收安卓终端发送过来的控制信号，将控制信号通过单片机接口P10～P13发送至控制单元STC89C52单片机内，单片机分析控制信号，解析出所需的频率数据，将所需的频率数据通过STC89C52单片机接口 P27发送至频率调节输出中的MOC3023光电耦合器第2脚，再通过MOC3023光电耦合芯片控制可控硅BT136,实现频率调节以及频率输出。单片机根据频率数据，通过STC89C52单片机接口P20～P24发送频率指示灯控制信号，实现频率输出状态显示，输出频率高，指示灯显示数量多，反之侧少；电源输入部分采用整流桥滤波、降压稳压，实现电路的电源稳定供给。
