专利摘要

专利摘要

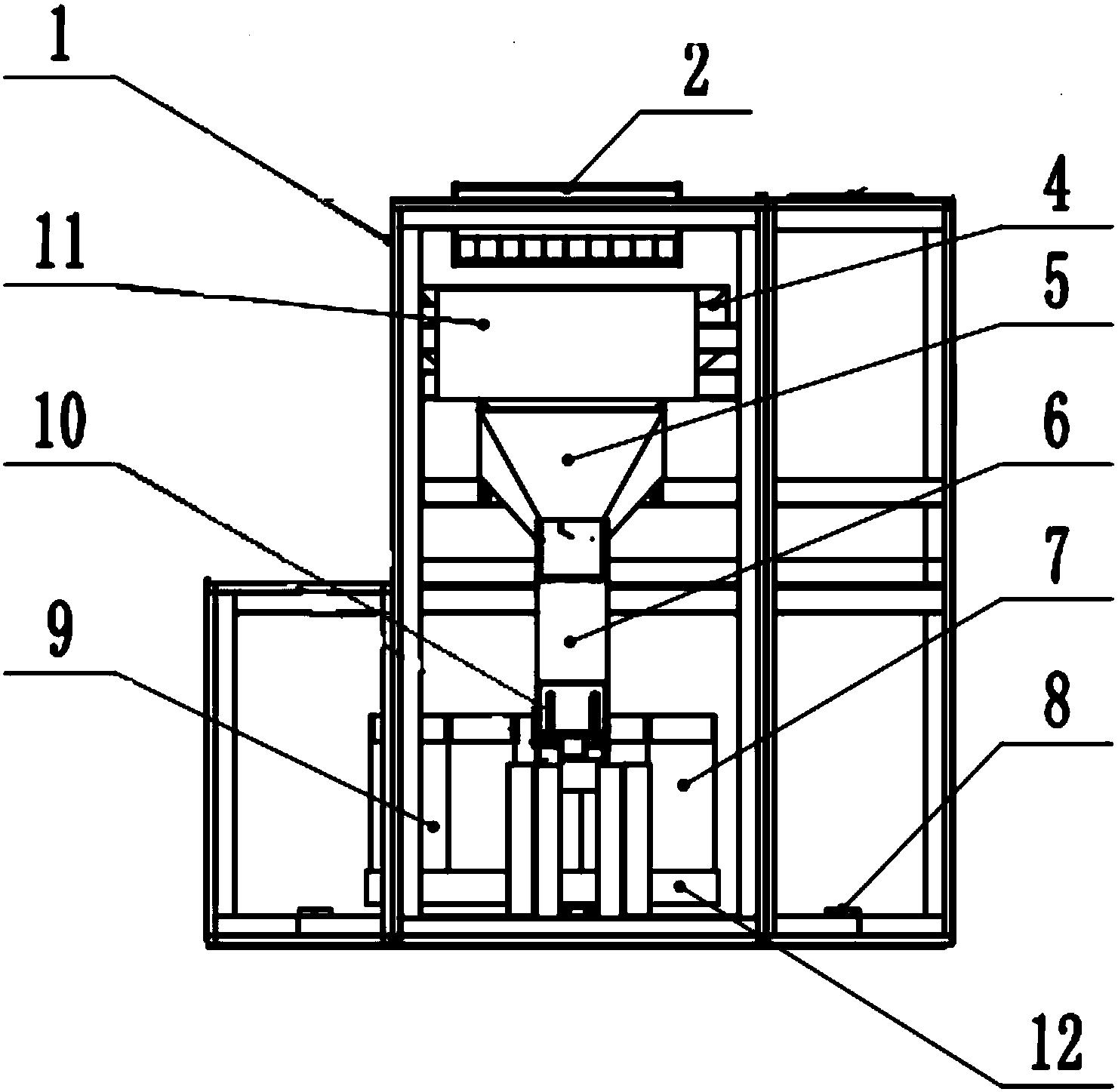

本实用新型公开了一种现金循环处理装置，包括箱体和出币机构；所述出币机构安装在所述箱体内，出币机构设有进出口，箱体上对应进出口处设有出币口；所述出币机构包括出币箱、前置支撑板、后置支撑板、转动杆、套筒、驱动装置、气缸、后置加强板和两根拉压板；转动杆的两端分别设有转动连接的前限位块和后限位块，转动杆的前限位块和后限位块分别与对应的前弧形孔和后弧形孔滑动连接；拉压板的连接环活动套设在对应环形缺口的转动杆上,驱动装置用于操作转动杆沿前弧形孔和后弧形孔往复移动。本实用新型避免了取款人将手伸入出币腔中拿取纸币，避免了取款人的手背碰触到出币腔内的相关零部件，提高了取款体验感，提高了实用性。

权利要求

1.一种现金循环处理装置，其特征在于：包括箱体和出币机构；

所述出币机构安装在所述箱体内，出币机构设有进出口，箱体上对应进出口处设有出币口；

所述出币机构包括出币箱、前置支撑板、后置支撑板、转动杆、套筒、驱动装置、气缸、后置加强板和两根拉压板；前置支撑板和后置支撑板平行安装在出币箱内，前置支撑板上设有前弧形孔，后置支撑板上设有后弧形孔，前弧形孔和后弧形孔在前置支撑板或后置支撑板上的投影重合，出币箱对应前置支撑板和后置支撑板处设有进出口；转动杆的两端分别设有转动连接的前限位块和后限位块，转动杆的前限位块和后限位块分别与对应的前弧形孔和后弧形孔滑动连接；套筒呈间隙套设在转动杆上，套筒位于前限位块和后限位块之间，套筒的两端设有同轴的第一连接环和第二连接环，第一连接环与前限位块连接，第二连接环与后限位块连接，转动杆通过轴承与第一连接环转动连接，转动杆通过轴承与第二连接环转动连接；套筒上设有两根呈对称布置的固定板，套筒上对应固定板处均设有环形缺口，拉压板的一端设有连接环，拉压板的连接环活动套设在对应环形缺口的转动杆上；固定板的侧面设有条形燕尾槽，条形燕尾槽内活动配合有燕尾块，气缸与燕尾块铰接，气缸的活塞杆与对应侧的拉压板铰接，后置加强板的两端分别与两根拉压板连接；驱动装置与前限位块或者后限位块连接，驱动装置用于操作转动杆沿前弧形孔和后弧形孔往复移动。

2.根据权利要求1所述的现金循环处理装置，其特征在于：

所述前弧形孔的顶面设有前条形限位孔，前限位块设有与前条形限位孔滑动配合的前凸块。

3.根据权利要求1所述的现金循环处理装置，其特征在于：

所述后弧形孔的顶面设有后条形限位孔，后限位块设有与后条形限位孔滑动配合的后凸块。

4.根据权利要求1所述的现金循环处理装置，其特征在于：

所述条形燕尾槽内设有弹簧，弹簧的一端与燕尾块连接，弹簧的另一端与条形燕尾槽的远转动杆端连接。

5.根据权利要求1所述的现金循环处理装置，其特征在于：

所述转动杆与出币口平行布置。

6.根据权利要求1所述的现金循环处理装置，其特征在于：

所述驱动装置包括驱动电机，前限位块设有连接板，驱动电机安装在连接板上，驱动电机的转轴与转动杆连接；转动杆的两端设有前置齿轮和后置齿轮，前置支撑板设有与前弧形孔同中心的前弧形齿条，后置支撑板设有与后弧形孔同中心的后弧形齿条，前置齿轮与前弧形齿条啮合，后置齿轮与后弧形齿条啮合。

7.根据权利要求1所述的现金循环处理装置，其特征在于：还包括两个前置传送机构和两个后置传送机构；

两个所述前置传送机构呈对称安装在套筒上，前置传送机构包括框架、主动杆、主动辊、从动杆、从动辊、传送带和传送电机，框架的一端与套筒连接，主动杆的两端均与框架转动连接，主动辊与主动杆呈同轴套接；从动杆的两端均与框架转动连接，从动辊与从动杆呈同轴套接，传送带套接在主动辊和从动辊上；框架的靠主动辊端设有安装板，传送电机布置在安装板上，主动杆的对应端突出框架与传送电机的转轴连接；

所述后置传送机构所包括的部件及各部件的连接关系与前置传送机构所包括的部件及各部件的连接关系相同，所不同的是套筒上对应前置传送机构的框架处均设有后置环形缺口，后置传送机构的框架的对应端设有后置连接环，后置连接环活动套设在对应后置连接环的转动杆上；两个后置传送机构的框架均与后置加强板连接。

8.根据权利要求7所述的现金循环处理装置，其特征在于：还包括前置加强板；

所述前置加强板的两端分别与两块固定板连接，两个前置传送机构均与前置加强板连接。
