专利摘要

专利摘要

低温核供热堆冷热联供装置，包括泳池式低温供热堆、溴化锂吸收式制冷机组、吸收式热泵、冷却塔、第二换热器、第一循环泵、第二循环泵、第一阀门及第二阀门。泳池式低温供热堆中第一换热器的第二出口端通过第二阀门与吸收式热泵第一进口端连接，吸收式热泵第一出口端通过第一循环泵与第一换热器第二进口端连接，吸收式热泵第二出口端与溴化锂吸收式制冷机组中发生器第二进口端连接，吸收式热泵第二进口端与发生器第三出口端连接。第二换热器第一出口端与第一换热器第二进口端连接，第二换热器第一进口端通过第一阀门与第一换热器第二出口端连接。冷却塔出口端通过第二循环泵、溴化锂吸收式制冷机组中吸收器、冷凝器与冷却塔进口端连接。

权利要求

1.低温核供热堆冷热联供装置，其特征是：包括泳池式低温供热堆、溴化锂吸收式制冷机组、吸收式热泵、冷却塔、第二换热器、第一循环泵、第二循环泵、第一阀门及第二阀门；

所述的泳池式低温供热堆包括核反应堆、第一换热器及主泵，核反应堆的出口端通过管道与第一换热器的第一进口端连接，第一换热器的第一出口端通过管道与主泵的进口端连接，主泵的出口端通过管道与核反应堆的进口端连接；

所述的溴化锂吸收式制冷机组包括发生器、冷凝器、吸收器、蒸发器、节流阀、溶液阀及泵，发生器的第一出口端通过管道与冷凝器的第一进口端连接，冷凝器的第一出口端通过管道与节流阀的进口端连接，节流阀的出口端通过管道与蒸发器的第一进口端连接，蒸发器的第一出口端通过管道与吸收器的第一进口端连接，吸收器的第一出口端通过管道与泵的进口端连接，吸收器的第二出口端通过管道与冷凝器第二进口端连接，泵的出口端通过管道与发生器的第一进口端连接，发生器第二出口端通过管道与溶液阀的进口端连接，溶液阀的出口端通过管道与吸收器的第二进口端连接，蒸发器的第二出口端及第二进口端连接用户末端进行供冷；

泳池式低温供热堆中第一换热器的第二出口端通过管道与第二阀门的进口端连接，第二阀门的出口端通过管道与吸收式热泵的第一进口端连接，吸收式热泵的第一出口端通过管道与第一循环泵的进口端连接，第一循环泵的出口端通过管道与泳池式低温供热堆中第一换热器的第二进口端连接，吸收式热泵的第二出口端通过管道与溴化锂吸收式制冷机组中发生器的第二进口端连接，吸收式热泵的第二进口端通过管道与溴化锂吸收式制冷机组中发生器的第三出口端连接；

第二换热器的第一出口端通过管道与泳池式低温供热堆中第一换热器的第二进口端连接，第二换热器的第一进口端通过管道与第一阀门的出口端连接，第一阀门的进口端通过管道与第一换热器的第二出口端连接，第二换热器的第二进口端及第二出口端连接用户末端进行供热；

冷却塔的出口端通过管道与第二循环泵的进口端连接，第二循环泵的出口端通过管道与溴化锂吸收式制冷机组中吸收器的第三进口端连接，溴化锂吸收式制冷机组中冷凝器第二出口端通过管道与冷却塔的进口端连接。

说明书

技术领域

本实用新型涉及核能技术领域，特别是一种低温核供热堆冷热联供装置。

背景技术

目前，随着人们生活水平的提高，空调在人们的日常生活中越来越普遍，随着空调的普遍使用，用电量也越来越大，电能的消耗越来越多，尤其是在用电高峰期，用电也越来越紧张。另外，在冬季，需供暖的城市大多是采用锅炉供暖，锅炉供暖会造成大气污染。因此，采取新的能源来取代电能制冷和锅炉供热，是减少电能消耗和减少大气污染的发展方向。

利用核能为区域冷热联供能更有效改善能源结构，缓解日趋严重的能源供应紧张的局面，缓解输运压力，解决环境污染。

目前低温核供热堆系统存在着以下问题：由于夏季的热负荷很小，供热系统闲置或仅提供少数用户的生活热水负荷，其供热量远未达到其供热能力，造成供热系统在非采暖季的利用率很低。在夏季，目前绝大部分都是采用分散的电空调（家庭用）和集中电空调（宾馆、饭店、医院、大型商场等公建使用）。电力空调的大量使用，造成季节性的用电负荷高峰。在夏季时间段，使用“泳池式供热堆”进行制冷，将会提高其利用率，不至于发生在夏季时间段发生闲置的现象。当使用低温核供热堆制冷时，在夏季也会有效缓解电负荷的高峰，实现社会经济在高效低耗中健康发展。

发明内容

本实用新型的目的是克服现有技术的上述不足而提供一种低温核供热堆冷热联供装置，将制冷系统和供热系统结合起来，实现夏季制冷冬季供热。

本实用新型的技术方案是：低温核供热堆冷热联供装置，包括泳池式低温供热堆、溴化锂吸收式制冷机组、吸收式热泵、冷却塔、第二换热器、第一循环泵、第一循环泵、第一阀门及第二阀门。

所述的泳池式低温供热堆包括核反应堆、第一换热器及主泵，核反应堆的出口端通过管道与第一换热器的第一进口端连接，第一换热器的第一出口端通过管道与主泵的进口端连接，主泵的出口端通过管道与核反应堆的进口端连接。

所述的溴化锂吸收式制冷机组包括发生器、冷凝器、吸收器、蒸发器、节流阀、溶液阀及泵，发生器的第一出口端通过管道与冷凝器的第一进口端连接，冷凝器的第一出口端通过管道与节流阀的进口端连接，节流阀的出口端通过管道与蒸发器的第一进口端连接，蒸发器的第一出口端通过管道与吸收器的第一进口端连接，吸收器的第一出口端通过管道与泵的进口端连接，吸收器的第二出口端通过管道与冷凝器第二进口端连接，泵的出口端通过管道与发生器的第一进口端连接，发生器第二出口端通过管道与溶液阀的进口端连接，溶液阀的出口端通过管道与吸收器的第二进口端连接，蒸发器的第二出口端及第二进口端连接用户末端进行供冷。

泳池式低温供热堆中第一换热器的第二出口端通过管道与第二阀门的进口端连接，第二阀门的出口端通过管道与吸收式热泵的第一进口端连接，吸收式热泵的第一出口端通过管道与第一循环泵的进口端连接，第一循环泵的出口端通过管道与泳池式低温供热堆中第一换热器的第二进口端连接，吸收式热泵的第二出口端通过管道与溴化锂吸收式制冷机组中发生器的第二进口端连接，吸收式热泵的第二进口端通过管道与溴化锂吸收式制冷机组中发生器的第三出口端连接。

第二换热器的第一出口端通过管道与泳池式低温供热堆中第一换热器的第二进口端连接，第二换热器的第一进口端通过管道与第一阀门的出口端连接，第一阀门的进口端通过管道与第一换热器的第二出口端连接，第二换热器的第二进口端及第二出口端连接用户末端进行供热。

冷却塔的出口端通过管道与第二循环泵的进口端连接，第二循环泵的出口端通过管道与溴化锂吸收式制冷机组中吸收器的第三进口端连接，溴化锂吸收式制冷机组中冷凝器第二出口端通过管道与冷却塔的进口端连接。

夏季制冷时，打开低温核供热堆冷热联供装置中的第二阀门，关闭低温核供热堆冷热联供装置中的第一阀门，利用泳池式低温供热堆1提供的热水，经过第一吸收式热泵升温后，送入溴化锂吸收式制冷机组，开展热驱动型吸收式制冷系统，开启低温堆夏季制冷模式。所述制冷模式为利用泳池式低温供热堆中核反应堆产生的热水经吸收式热泵升热后进入溴化锂吸收式制冷机组产生冷量以达到制冷的目的。制冷过程中，冷却塔的冷却水从冷却塔的出口端进入溴化锂吸收式制冷机组中吸收器的第三进口端，再进入冷凝器，再从冷凝器回到冷却塔内。

冬季供热时，打开低温核供热堆冷热联供装置中的第一阀门，关闭低温核供热堆冷热联供装置中的第二阀门，利用泳池式低温供热堆提供的热水，经第二换热器的第二进口端及第二出口端连接用户末端进行供热。

本实用新型与现有技术相比具有如下特点：

本实用新型提供的低温核供热堆冷热联供装置能够有效避免夏季阶段的季节性用电高峰期与冬季供热阶段燃煤的带来的环境污染，实现能源的阶梯利用，缓解城市能源供应。

以下结合附图和具体实施方式对本实用新型的详细结构作进一步描述。

附图说明

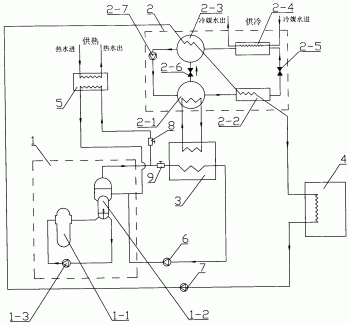

图1为本实用新型的结构示意图。

具体实施方式

低温核供热堆冷热联供装置，包括泳池式低温供热堆1、溴化锂吸收式制冷机组2、吸收式热泵3、冷却塔4、第二换热器5、第一循环泵6、第二循环泵7、第一阀门8及第二阀门9。

所述的泳池式低温供热堆1包括核反应堆1-1、第一换热器1-2及主泵1-3，核反应堆1-1的出口端通过管道与第一换热器1-2的第一进口端连接，第一换热器1-2的第一出口端通过管道与主泵1-3的进口端连接，主泵1-3的出口端通过管道与核反应堆1-1的进口端连接。

所述的溴化锂吸收式制冷机组2包括发生器2-1、冷凝器2-2、吸收器2-3、蒸发器2-4、节流阀2-5、溶液阀2-6及泵2-7，发生器2-1的第一出口端通过管道与冷凝器2-2的第一进口端连接，冷凝器2-2的第一出口端通过管道与节流阀2-5的进口端连接，节流阀2-5的出口端通过管道与蒸发器2-4的第一进口端连接，蒸发器2-4的第一出口端通过管道与吸收器2-3的第一进口端连接，吸收器2-3的第一出口端通过管道与泵2-7的进口端连接，吸收器2-3的第二出口端通过管道与冷凝器2-2第二进口端连接，泵2-7的出口端通过管道与发生器2-1的第一进口端连接，发生器2-1第二出口端通过管道与溶液阀2-6的进口端连接，溶液阀2-6的出口端通过管道与吸收器2-3的第二进口端连接，蒸发器2-4的第二出口端及第二进口端连接用户末端进行供冷。

泳池式低温供热堆1中第一换热器1-2的第二出口端通过管道与第二阀门9的进口端连接，第二阀门9的出口端通过管道与吸收式热泵3的第一进口端连接，吸收式热泵3的第一出口端通过管道与第一循环泵6的进口端连接，第一循环泵6的出口端通过管道与泳池式低温供热堆1中第一换热器1-2的第二进口端连接，吸收式热泵3的第二出口端通过管道与溴化锂吸收式制冷机组2中发生器2-1的第二进口端连接，吸收式热泵3的第二进口端通过管道与溴化锂吸收式制冷机组2中发生器2-1的第三出口端连接。

第二换热器5的第一出口端通过管道与泳池式低温供热堆1中第一换热器1-2的第二进口端连接，第二换热器5的第一进口端通过管道与第一阀门8的出口端连接，第一阀门8的进口端通过管道与第一换热器1-2的第二出口端连接，第二换热器5的第二进口端及第二出口端连接用户末端进行供热。

冷却塔4的出口端通过管道与第二循环泵7的进口端连接，第二循环泵7的出口端通过管道与溴化锂吸收式制冷机组2中吸收器2-3的第三进口端连接，溴化锂吸收式制冷机组2中冷凝器2-2第二出口端通过管道与冷却塔4的进口端连接。

夏季制冷时，打开低温核供热堆冷热联供装置中的第二阀门9，关闭低温核供热堆冷热联供装置中的第一阀门8，利用泳池式低温供热堆1提供的热水，经过第一吸收式热泵3升温后，送入溴化锂吸收式制冷机组2，开展热驱动型吸收式制冷系统，开启低温堆夏季制冷模式。所述制冷模式为利用泳池式低温供热堆1中核反应堆1-1产生的热水经吸收式热泵3升热后进入溴化锂吸收式制冷机组2产生冷量以达到制冷的目的。制冷过程中，冷却塔4的冷却水从冷却塔4的出口端进入溴化锂吸收式制冷机组2中吸收器2-3的第三进口端，再进入冷凝器2-2，再从冷凝器2-2回到冷却塔4内。

冬季供热时，打开低温核供热堆冷热联供装置中的第一阀门8，关闭低温核供热堆冷热联供装置中的第二阀门9，利用泳池式低温供热堆1提供的热水，经第二换热器5的第二进口端及第二出口端连接用户末端进行供热。
