专利摘要

本实用新型公开了一种电气自动化开关，包括保护外壳、设置在保护外壳内的隔板，所述隔板将保护外壳内腔从下到上依次设置为第一安装腔和第二安装腔，所述第一安装腔内设置有电气元件，所述电气元件上设置有第一电触点，还包括设置在供电电源与电气元件电路通路之间的控制按钮，所述控制按钮通过连接转轴设置在第二安装腔内，所述保护外壳、电气元件、隔板和控制按钮构成了电气开关本体，本实用新型一种电气自动化开关通过第一电触点与第二电触点之间的接触和分离，从而控制电气元件与供电电源之间电路的开关，从而便于控制电气开关本体与用电设备之间的电路的通断，进而有效的提高了电气开关本体的使用精度。

权利要求

1.一种电气自动化开关，其特征在于：包括保护外壳(1)、设置在保护外壳(1)内的隔板(5)，所述隔板(5)将保护外壳(1)内腔从下到上依次设置为第一安装腔和第二安装腔，所述第一安装腔内设置有电气元件(2)，所述电气元件(2)上设置有第一电触点(31)，所述电气元件(2)通过导线电性连接与插针(4)，所述插针(4)外接与供电电源，所述供电电源外接与用电设备，还包括设置在供电电源与电气元件(2)电路通路之间的控制按钮(6)，所述控制按钮(6)通过连接转轴(7)设置在第二安装腔内，所述控制按钮(6)上设置有与第一电触点(31)相适配的第二电触点(32)，所述保护外壳(1)、电气元件(2)、隔板(5)和控制按钮(6)构成了电气开关本体。

2.根据权利要求1所述的一种电气自动化开关，其特征在于，所述隔板(5)上设置有与第一电触点(31)相适配的导向孔(33)，所述导向孔(33)的内壁设置有与绝缘垫片。

3.根据权利要求2所述的一种电气自动化开关，其特征在于，所述控制按钮(6)的外径略小于第二安装腔的内径，所述连接转轴(7)设置在控制按钮(6)的两侧，所述连接转轴(7)与控制按钮(6)固定连接。

4.根据权利要求3所述的一种电气自动化开关，其特征在于，所述第二安装腔的内壁设置有与连接转轴(7)相适配的连接孔(71)，所述连接孔(71)设置为半贯穿性。

5.根据权利要求4所述的一种电气自动化开关，其特征在于，另外还包括设置在保护外壳(1)两侧的散热孔(8)以及设置在散热孔(8)外侧的挡板(9)，所述挡板(9)的外径大于散热孔(8)的外径，且挡板(9)与保护外壳(1)固定连接。

6.根据权利要求5所述的一种电气自动化开关，其特征在于，所述挡板(9)由第一板体(91)和第二板体(92)构成，所述第一板体(91)与保护外壳(1)固定连接，所述第一板体(91)与保护外壳(1)相连接处呈30°-45°倾斜设置，所述第二板体(92)固定设置在第一板体(91)远离与保护外壳(1)相连接的一端，且第二板体(92)与保护外壳(1)平行设置。

说明书

技术领域

本实用新型涉及电气相关技术领域，具体为一种电气自动化开关。

背景技术

开关电器是指低压电器中作为不频繁地手动接通和分断电路的开关，或作为机床电路中电源的引入开关，分为刀开关、组合开关等，在工矿企业的电气控制设备上有应用。

本实用新型的发明人发现，现有技术中电气开关由于其本身的设计特点，结构简单且使用方式单一，进而降低了电气开关的防尘性能，从而易使得灰尘沉积在电气开关的电气元件上，降低了电气元件的工作精度，从而无法满足目前对电气开关的多种使用需求；

为此，我们提出了一种电气自动化开关。

实用新型内容

本实用新型的目的在于提供一种电气自动化开关，旨在改善现有技术中电气开关由于其本身的设计特点，结构简单且使用方式单一，进而降低了电气开关的防尘性能，从而易使得灰尘沉积在电气开关的电气元件上，降低了电气元件的工作精度，从而无法满足目前对电气开关的多种使用需求的问题。

为实现以上目的，本实用新型通过以下技术方案予以实现：一种电气自动化开关，包括保护外壳、设置在保护外壳内的隔板，隔板将保护外壳内腔从下到上依次设置为第一安装腔和第二安装腔，第一安装腔内设置有电气元件，电气元件上设置有第一电触点，电气元件通过导线电性连接与插针，插针外接与供电电源，供电电源外接与用电设备，还包括设置在供电电源与电气元件电路通路之间的控制按钮，控制按钮通过连接转轴设置在第二安装腔内，控制按钮上设置有与第一电触点相适配的第二电触点，保护外壳、电气元件、隔板和控制按钮构成了电气开关本体，进而便于通过第一电触点与第二电触点之间的接触和分离，从而控制电气元件与供电电源之间电路的开关，从而便于控制电气开关本体与用电设备之间的电路的通断，进而有效的提高了电气开关本体的使用精度；

作为本实用新型的一个优选方面，隔板上设置有与第一电触点相适配的导向孔，导向孔的内壁设置有与绝缘垫片，进而便于通过导向孔对第一电触点进行轴向限位，从而有效的保证了第一电触点与第二电触点相接触的紧密性，从而有效的保证了电气元件与供电电源之间电路的通断的精度；

作为本实用新型的一个优选方面，控制按钮的外径略小于第二安装腔的内径，进而便于工作人员按压控制按钮；连接转轴设置在控制按钮的两侧，连接转轴与控制按钮固定连接。

作为本实用新型的一个优选方面，第二安装腔的内壁设置有与连接转轴相适配的连接孔，连接孔设置为半贯穿性，进而便于通过连接孔对连接转轴进行限位，另外由于连接孔设置为半贯穿性，从而有效的避免了外界的灰尘通过连接孔进入到第二安装腔内，从而有效的保证了电气开关本体的使用精度；

作为本实用新型的一个优选方面，另外还包括设置在保护外壳两侧的散热孔以及设置在散热孔外侧的挡板，挡板的外径大于散热孔的外径，且挡板与保护外壳固定连接，进而便于通过散热孔对电气开关本体内的电气元件进行散热，通过挡板有效的避免了外界的灰尘杂质通过散热孔进入到电气开关本体内，从而有效的保证了电气元件的工作精度；

作为本实用新型的一个优选方面，挡板由第一板体和第二板体构成，第一板体与保护外壳固定连接，第一板体与保护外壳相连接处呈30°-45°倾斜设置，第二板体固定设置在第一板体远离与保护外壳相连接的一端，且第二板体与保护外壳平行设置，进而既保证了挡板对散热孔遮挡作用，且有效的避免了挡板与保护外壳紧密接触不便于散热孔对电气开关本体进行散热。

与现有技术相比，本实用新型的有益效果是：本实用新型具有设计合理且操作简单的特点，本实用新型一种电气自动化开关包括保护外壳、设置在保护外壳内的隔板，所述隔板将保护外壳内腔从下到上依次设置为第一安装腔和第二安装腔，分体式的设计，有效的提高了电气开关本体的安全性能；所述第一安装腔内设置有电气元件，还包括设置在供电电源与电气元件电路通路之间的控制按钮，所述控制按钮通过连接转轴设置在第二安装腔内，所述保护外壳、电气元件、隔板和控制按钮构成了电气开关本体，进而便于通过第一电触点与第二电触点之间的接触和分离，从而控制电气元件与供电电源之间电路的开关，从而便于控制电气开关本体与用电设备之间的电路的通断，进而有效的提高了电气开关本体的使用精度。

附图说明

为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

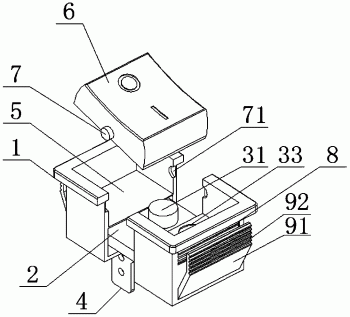

图1是本实用新型整体结构的爆炸图的结构示意图；

图2是本实用新型中的图1的另一视角的结构示意图；

图3是本实用新型的整体结构的结构示意图；

图4是本实用新型中的图3的侧视图的结构示意图。

图中：1、保护外壳；2、电气元件；31、第一电触点；32、第二电触点；33、导向孔；4、插针；5、隔板；6、控制按钮；7、连接转轴；71、连接孔；8、散热孔；9、挡板；91、第一板体；92、第二板体。

具体实施方式

为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。

请参照图1、图2、图3和图4，本实用新型提供一种技术方案：一种电气自动化开关，包括保护外壳1、设置在保护外壳1内的隔板5，隔板5将保护外壳1内腔从下到上依次设置为第一安装腔和第二安装腔，分体式的设计，有效的提高了电气开关本体的安全性能；第一安装腔内设置有电气元件2，电气元件2上设置有第一电触点31，且电气元件2通过导线电性连接与插针4，插针4外接与供电电源，供电电源外接与用电设备，还包括设置在供电电源与电气元件2电路通路之间的控制按钮6，控制按钮6通过连接转轴7设置在第二安装腔内，控制按钮6上设置有与第一电触点31相适配的第二电触点32，保护外壳1、电气元件2、隔板5和控制按钮6构成了电气开关本体，进而便于通过第一电触点31与第二电触点32之间的接触和分离，从而控制电气元件2与供电电源之间电路的开关，从而便于控制电气开关本体与用电设备之间的电路的通断，进而有效的提高了电气开关本体的使用精度；

具体请参阅图1和图3，隔板5上设置有与第一电触点31相适配的导向孔33，导向孔33的内壁设置有与绝缘垫片，进而便于通过导向孔33对第一电触点31进行轴向限位，从而有效的保证了第一电触点31与第二电触点32相接触的紧密性，从而有效的保证了电气元件2与供电电源之间电路的通断的精度；

具体请参阅图2和图4，控制按钮6的外径略小于第二安装腔的内径，进而便于工作人员按压控制按钮6；连接转轴7设置在控制按钮6的两侧，连接转轴7与控制按钮6固定连接，且第二安装腔的内壁设置有与连接转轴7相适配的连接孔71，连接孔71设置为半贯穿性，进而便于通过连接孔71对连接转轴7进行限位，另外由于连接孔71设置为半贯穿性，从而有效的避免了外界的灰尘通过连接孔71进入到第二安装腔内，从而有效的保证了电气开关本体的使用精度；

具体请参阅图1和图3，另外还包括设置在保护外壳1两侧的散热孔8以及设置在散热孔8外侧的挡板9，挡板9的外径大于散热孔8的外径，且挡板9与保护外壳1固定连接，进而便于通过散热孔8对电气开关本体内的电气元件2进行散热，通过挡板9有效的避免了外界的灰尘杂质通过散热孔8进入到电气开关本体内，从而有效的保证了电气元件2的工作精度；

具体请参阅图1和图2，挡板9由第一板体91和第二板体92构成，第一板体91与保护外壳1固定连接，第一板体91与保护外壳1相连接处呈30°-45°倾斜设置，第二板体92固定设置在第一板体91远离与保护外壳1相连接的一端，且第二板体92与保护外壳1平行设置，进而既保证了挡板9对散热孔8遮挡作用，且有效的避免了挡板9与保护外壳1紧密接触不便于散热孔8对电气开关本体进行散热。

通过上述设计得到的装置已基本能满足改善现有技术中电气开关由于其本身的设计特点，结构简单且使用方式单一，进而降低了电气开关的防尘性能，从而易使得灰尘沉积在电气开关的电气元件上，降低了电气元件的工作精度，从而无法满足目前对电气开关的多种使用需求的问题的使用，但本着进一步完善其功能的宗旨，设计者对该装置进行了进一步的改良。

以上所述仅为本实用新型的优选实施方式而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
