专利摘要

专利摘要

一种双周期超慢波微带延迟线包括介质基板(1)、设置在介质基板(1)上的微带表面波传输线(2)、和微带到微带表面波传输线过渡(3)；微带表面波传输线(2)由顶面金属条带(10)和底面金属条带(11)构成，上面分别排列着顶面内槽(20)、底面内槽(21)、顶面凹槽(22)和底面凹槽(23)阵列，延迟线是双周期性结构的传输线，其工作频段接近微带表面波传输线(2)的截止频率。延迟线在工作频带内的时延均匀、互耦小和尺寸小；延迟线是平面结构，易于集成，制作成本低。

权利要求

1.一种双周期超慢波微带延迟线，其特征在于该延迟线包括介质基板（1）、设置在介质基板（1）上的微带表面波传输线（2）、和微带到微带表面波传输线过渡（3）；微带表面波传输线（2）由介质基板正面的顶面金属条带（10）和介质基板底面的底面金属条带（11）构成，微带表面波传输线（2）的中间部分（201）是双周期的周期性结构的传输线，其两边是渐变的过渡段（200）；微带到微带表面波传输线过渡（3）的一端是微带的端口（32），另一端与过渡段（200）连接，微带的导带（30）与顶面金属条带（10）相连，微带的接地板（31）与底面金属条带（11）相连；沿着顶面金属条带（10）的中心线排列着矩形的顶面内槽（20）阵列，沿着底面金属条带（11）的中心线排列着矩形的底面内槽（21）阵列；顶面金属条带（10）的上下两条侧边都有矩形的顶面凹槽（22）阵列，底面金属条带（11）的上下两条侧边都有矩形的底面凹槽（23）阵列；在顶面内槽（20）、底面内槽（21）、顶面凹槽（22）和底面凹槽（23）没有金属；在过渡段（200），从微带到微带表面波传输线过渡（3）一端到与中间部分（201）相连的一端，顶面内槽（20）的尺寸从小到大直到与中间部分（201）的顶面内槽（20）的大小一样，底面内槽（21）的尺寸从小到大直到与中间部分（201）的底面内槽（21）的大小一样，顶面凹槽（22）的深度由浅到深直到与中间部分（201）的顶面凹槽（22）的深度一样，底面凹槽（23）的深度由浅到深直到与中间部分（201）的底面凹槽（23）的深度一样；在沿传输方向的同一位置，顶面内槽（20）与底面内槽（21）的形状大小一样，上下两条侧边的顶面凹槽（22）的形状大小一样，上下两条侧边的底面凹槽（23）的形状大小一样，顶面凹槽（22）与底面凹槽（23）的形状大小一样；顶面内槽（20）和底面内槽（21）均等间距排列，顶面凹槽（22）和底面凹槽（23）均等间距排列；相邻顶面内槽（20）中心的间距与相邻底面内槽（21）中心的间距一样，相邻顶面凹槽（22）中心的间距与相邻底面凹槽（23）中心的间距一样；双周期超慢波微带延迟线的工作频段接近微带表面波传输线（2）的截止频率。

2.根据权利要求1所述的一种双周期超慢波微带延迟线，其特征在于所述的微带表面波传输线（2），改变微带表面波传输线（2）的长度可以改变双周期超慢波微带延迟线的时延长短；改变微带表面波传输线2相邻顶面凹槽（22）中心的间距、顶面凹槽（22）的深度、顶面内槽（20）的大小可以改变双周期超慢波微带延迟线的工作频率。

3.根据权利要求1所述的一种双周期超慢波微带延迟线，其特征在于所述的过渡段（200），其长度大于五个工作波长，过渡段（200）内的顶面内槽（20）和底面内槽（21）的数量均大于五个，以减小反射；顶面凹槽（22）和底面凹槽（23）的数量均大于十个，以减小反射。

4.根据权利要求1所述的一种双周期超慢波微带延迟线，其特征在于所述的顶面内槽（20），调节其大小、调节相邻顶面内槽（20）中心的间距与两个相邻顶面凹槽（22）中心的间距的比值，使得双周期超慢波微带延迟线在工作频带内的时延尽可能相等。

5.根据权利要求1所述的一种双周期超慢波微带延迟线，其特征在于所述的微带的接地板（31），在微带到微带表面波传输线过渡（3）的端口（32）一端，接地板（31）的宽度最宽，然后接地板（31）的宽度逐渐缩窄，在微带到微带表面波传输线过渡（3）的另一端，接地板（31）的宽度与底面金属条带（11）的宽度一样。

说明书

技术领域

本发明涉及一种微波延迟线，尤其是一种双周期超慢波微带延迟线。

背景技术

延迟线是一种常用的微波无源元件，用于相控阵及脉冲压缩系统。延迟线可以延迟信号通过自身的时间。由于电磁波传输的速度很快，通常要求延迟线的尺寸小，以便在小尺寸提供尽可能长的时间延迟。假如信号以空气中光速传播，1微秒的时间延迟就需要300米长的延迟线。为了减少延迟线的尺寸，通常需要减小信号在延迟线的传播速度，而且延迟线要一段段的折叠起来。用于微波信号延迟的常用延迟线有集中参数的电感电容延迟线、超声波延迟线、微波传输线延迟线和光纤延迟线等。集中参数的电感电容延迟线工作频率低。超声波延迟线的换能器结构复杂、与系统器件不易集成、工作频率不高。光纤延迟线具有带宽宽、损耗低、抗干扰、保密性好等优点，但光纤延迟线的结构相当复杂不易集成，成本较高。常用的微波传输线延迟线有微带线延迟线、微带延迟线和带状线延迟线等，但在这些延迟线中，电磁波的主模是TEM模或者准TEM模，信号的传播速度仍然较高，使得延迟线的尺寸还是比较大，而且相邻传输线的互耦较强。这些因素使得延迟线折叠的时候，相邻延迟线的距离不能太近。

发明内容

技术问题:本发明的目的是提出一种双周期超慢波微带延迟线，该延迟线是表面波传输线结构，信号以超慢波传播，折叠的相邻延迟线的互耦小，尺寸小，便于集成，制作成本低。

技术方案：本发明的一种双周期超慢波微带延迟线包括介质基板、设置在介质基板上的微带表面波传输线、和微带到微带表面波传输线过渡；微带表面波传输线由介质基板正面的顶面金属条带和介质基板底面的底面金属条带构成，微带表面波传输线的中间部分是双周期的周期性结构的传输线，其两边是渐变的过渡段；微带到微带表面波传输线过渡的一端是微带的端口，另一端与过渡段连接，微带的导带与顶面金属条带相连，微带的接地板与底面金属条带相连；在微带到微带表面波传输线过渡的端口一端，接地板的宽度最宽，然后接地板的宽度逐渐缩窄，在微带到微带表面波传输线过渡的另一端，接地板的宽度与底面金属条带的宽度一样；沿着顶面金属条带的中心线排列着矩形的顶面内槽阵列，沿着底面金属条带的中心线排列着矩形的底面内槽阵列；顶面金属条带的上下两条侧边都有矩形的顶面凹槽阵列，底面金属条带的上下两条侧边都有矩形的底面凹槽阵列；在顶面内槽、底面内槽、顶面凹槽和底面凹槽没有金属；在过渡段，从微带到微带表面波传输线过渡一端到与中间部分相连的一端，顶面内槽的尺寸从小到大直到与中间部分的顶面内槽的大小一样，底面内槽的尺寸从小到大直到与中间部分的底面内槽的大小一样，顶面凹槽的深度由浅到深直到与中间部分的顶面凹槽的深度一样，底面凹槽的深度由浅到深直到与中间部分的底面凹槽的深度一样；在沿传输方向的同一位置，顶面内槽与底面内槽的形状大小一样，上下两条侧边的顶面凹槽的形状大小一样，上下两条侧边的底面凹槽的形状大小一样，顶面凹槽与底面凹槽的形状大小一样；顶面内槽和底面内槽均等间距排列，顶面凹槽和底面凹槽均等间距排列；相邻顶面内槽中心的间距与相邻底面内槽中心的间距一样，相邻顶面凹槽中心的间距与相邻底面凹槽中心的间距一样；双周期超慢波微带延迟线的工作频段接近微带表面波传输线的截止频率。

改变微带表面波传输线的长度可以改变双周期超慢波微带延迟线的时延长短；改变微带表面波传输线相邻顶面凹槽中心的间距、顶面凹槽的深度、顶面内槽的大小可以改变双周期超慢波微带延迟线的工作频率。

过渡段的长度大于五个工作波长，过渡段内的顶面内槽和底面内槽的数量均大于五个，以减小反射；顶面凹槽和底面凹槽的数量均大于十个，以减小反射。

调节顶面内槽的大小、调节相邻顶面内槽中心的间距与两个相邻顶面凹槽中心的间距的比值，使得双周期超慢波微带延迟线在工作频带内的时延尽可能相等。

微带表面波传输线是一种周期性的低通慢波传输线。延迟线的工作在表面波模式，而不是准平面波(TEM)模式。电磁波频率越靠近微带表面波传输线的截止频率，其传播的速度就越慢，单位长度的延迟时间就越长。双周期超慢波微带延迟线的工作频段接近微带表面波传输线的截止频率，这样可以使得延迟线的尺寸可以大大缩小。

微带表面波传输线是一种周期性的低通慢波传输线。电磁波频率越靠近微带表面波传输线的截止频率，其传播的速度就越慢，单位长度的延迟时间就越长。双周期超慢波微带延迟线的工作频段接近微带表面波传输线的截止频率，这样可以使得延迟线的尺寸可以大大缩小。

微带表面波传输线是一种双周期的慢波传输线，其中一个周期的长度就是相邻顶面内槽中心的间距，另一个周期的长度就是相邻顶面凹槽中心的间距。周期性的顶面内槽阵列和底面内槽阵列可以调节微带表面波传输线色散曲线的形状，顶面内槽和底面内槽越大，调节的程度就越大，因此可以调节顶面内槽和底面内槽的大小以及调整两个周期的相对大小就可以调节微带表面波传输线的色散曲线的形状，使得工作频段内延迟线的时延尽可能一致。

微带表面波传输线是一种表面波传输线，其传输的电磁波被紧紧的约束在微带表面波传输线的近邻，因此即使相距很近，相邻的两条微带表面波传输线之间的互耦很小。这样微带表面波传输线可以比普通微带线等其它传输线更紧密的弯折排列，以减小双周期超慢波微带延迟线的体积。

双周期超慢波微带延迟线是平面结构，易于与系统其它元器件集成，实现小型化。

有益效果：本发明的双周期超慢波微带延迟线的有益效果是，该延迟线是微带表面波传输线结构，信号不仅被紧紧约束在导体近邻，使得折叠的相邻延迟线的互耦小，延迟线可以折叠的更紧以减小延迟线的尺寸。而且延迟线工作在微带表面波传输线的接近上截止区的频率，电磁波的传播速度很低，进一步减小了延迟线的尺寸；延迟线是双周期性结构，在工作频带内的时延均匀；而且该延迟线是平面结构，能够与系统中其它元部件集成，可以采用平面印刷电路板工艺制作，成本低。

附图说明

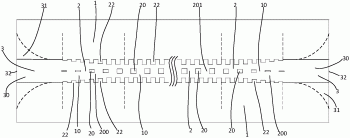

图1为双周期超慢波微带延迟线顶面结构示意图；

图2为双周期超慢波微带延迟线底面结构示意图；

图3为弯折排列的双周期超慢波微带延迟线底面结构示意图；

图中有：介质基板1、微带表面波传输线2、微带到微带表面波传输线过渡3、顶面金属条带10、底面金属条带11、顶面内槽20、底面内槽21、顶面凹槽22、底面凹槽23、导带30、接地板31、端口32、过渡段200和中间部分201。

具体实施方式

下面结合附图和实施例对本发明作进一步说明。

本发明所采用的实施方案是：一种双周期超慢波微带延迟线包括介质基板1、设置在介质基板1上的微带表面波传输线2、和微带到微带表面波传输线过渡3；微带表面波传输线2由介质基板正面的顶面金属条带10和介质基板底面的底面金属条带11构成，微带表面波传输线2的中间部分201是双周期的周期性结构的传输线，其两边是渐变的过渡段200；微带到微带表面波传输线过渡3的一端是微带的端口32，另一端与过渡段200连接，微带的导带30与顶面金属条带10相连，微带的接地板31与底面金属条带11相连；在微带到微带表面波传输线过渡3的端口32一端，接地板31的宽度最宽，然后接地板31的宽度逐渐缩窄，在微带到微带表面波传输线过渡3的另一端，接地板31的宽度与底面金属条带11的宽度一样；沿着顶面金属条带10的中心线排列着矩形的顶面内槽20阵列，沿着底面金属条带11的中心线排列着矩形的底面内槽21阵列；顶面金属条带10的上下两条侧边都有矩形的顶面凹槽22阵列，底面金属条带11的上下两条侧边都有矩形的底面凹槽23阵列；在顶面内槽20、底面内槽21、顶面凹槽22和底面凹槽23没有金属；在过渡段200，从微带到微带表面波传输线过渡3一端到与中间部分201相连的一端，顶面内槽20的尺寸从小到大直到与中间部分201的顶面内槽20的大小一样，底面内槽21的尺寸从小到大直到与中间部分201的底面内槽21的大小一样，顶面凹槽22的深度由浅到深直到与中间部分201的顶面凹槽22的深度一样，底面凹槽23的深度由浅到深直到与中间部分201的底面凹槽23的深度一样；在沿传输方向的同一位置，顶面内槽20与底面内槽21的形状大小一样，上下两条侧边的顶面凹槽22的形状大小一样，上下两条侧边的底面凹槽23的形状大小一样，顶面凹槽22与底面凹槽23的形状大小一样；顶面内槽20和底面内槽21均等间距排列，顶面凹槽22和底面凹槽23均等间距排列；相邻顶面内槽20中心的间距与相邻底面内槽21中心的间距一样，相邻顶面凹槽22中心的间距与相邻底面凹槽23中心的间距一样；双周期超慢波微带延迟线的工作频段接近微带表面波传输线2的截止频率。

改变微带表面波传输线2的长度可以改变双周期超慢波微带延迟线的时延长短；改变微带表面波传输线2相邻顶面凹槽22中心的间距、顶面凹槽22的深度、顶面内槽20的大小可以改变双周期超慢波微带延迟线的工作频率。

过渡段200的长度大于五个工作波长，过渡段200内的顶面内槽20和底面内槽21的数量均大于五个，以减小反射；顶面凹槽22和底面凹槽23的数量均大于十个，以减小反射。

调节顶面内槽20的大小、调节相邻顶面内槽20中心的间距与两个相邻顶面凹槽22中心的间距的比值，使得双周期超慢波微带延迟线在工作频带内的时延尽可能相等。

微带表面波传输线2是一种周期性的低通慢波传输线。电磁波频率越靠近微带表面波传输线2的截止频率，其传播的速度就越慢，单位长度的延迟时间就越长。双周期超慢波微带延迟线的工作频段接近微带表面波传输线2的截止频率，这样可以使得延迟线的尺寸可以大大缩小。

微带表面波传输线2是一种双周期的慢波传输线，其中一个周期的长度就是相邻顶面内槽20中心的间距，另一个周期的长度就是相邻顶面凹槽22中心的间距。周期性的顶面内槽20阵列和底面内槽21阵列可以调节微带表面波传输线2色散曲线的形状，顶面内槽20和底面内槽21越大，调节的程度就越大，因此可以调节顶面内槽20和底面内槽21的大小以及调整两个周期的相对大小就可以调节微带表面波传输线2的色散曲线的形状，使得工作频段内延迟线的时延尽可能一致。

微带表面波传输线2是一种表面波传输线，其传输的电磁波被紧紧的约束在微带表面波传输线2的近邻，因此即使相距很近，相邻的两条微带表面波传输线2之间的互耦很小。这样微带表面波传输线2可以比普通微带线等其它传输线更紧密的弯折排列(图3)，以减小双周期超慢波微带延迟线的体积。

双周期超慢波微带延迟线是平面结构，易于与系统其它元器件集成，实现小型化。

在工艺上，双周期超慢波微带延迟线可以采用多种工艺实现，既可以采用普通的印刷电路板(PCB)工艺，也可以采用低温共烧陶瓷(LTCC)工艺或者CMOS、Si基片等集成电路工艺实现。

根据以上所述，便可实现本发明。
