专利摘要

专利摘要

本实用新型公开了一种复合板渐进成形装置，包括床身，所述床身的一侧固定安装有控制台，所述床身的底部固定安装有支撑脚，所述床身的顶部固定安装有工作台，所述工作台的内底壁固定安装有渐进成形机构主体，所述工作台的内顶壁固定连接有连接柱，所述连接柱的底部固定连接有连接头；本实用新型结构简单，便于使用，操作者通过向内侧挤压按压块一侧底部的方式，能够快捷方便的对成形工具球头进行更换，达到了便于更换成形工具球头的效果；本实用新型能够通过下支撑柱和第二支撑弹簧的配合使用，能够通过第一支撑弹簧和第二支撑弹簧的挤压与形变强化对上支撑柱底部的支撑，达到了本装置的稳定性的效果。

权利要求

1.一种复合板渐进成形装置，包括床身（1），所述床身（1）的一侧固定安装有控制台（2），其特征在于：所述床身（1）的底部固定安装有支撑脚（3），所述床身（1）的顶部固定安装有工作台（4），所述工作台（4）的内底壁固定安装有渐进成形机构主体（5），所述工作台（4）的内顶壁固定连接有固定柱（6），所述固定柱（6）的底部固定连接有连接头（7），所述连接头（7）的底部固定连接有安装柱（8），所述安装柱（8）的底部固定安装有固定机构（9），所述安装柱（8）的底部通过固定机构（9）固定连接有成形工具球头（10）。

2.根据权利要求1所述的一种复合板渐进成形装置，其特征在于：所述支撑脚（3）包括上支撑柱（31），所述上支撑柱（31）的底部固定安装有支撑壳（32），所述支撑壳（32）的内顶壁固定连接有第一支撑弹簧（33），所述第一支撑弹簧（33）的底部固定连接有连接板（34），所述连接板（34）的底部固定连接有限位柱（35），所述连接板（34）的底部且位于限位柱（35）的两侧均固定安装有下支撑柱（36），所述下支撑柱（36）的外侧活动连接有第二支撑弹簧（37），所述下支撑柱（36）的底部固定连接有固定垫（38）。

3.根据权利要求2所述的一种复合板渐进成形装置，其特征在于：所述第二支撑弹簧（37）的顶部一端与支撑壳（32）固定连接，所述第二支撑弹簧（37）的底部一端与固定垫（38）固定连接。

4.根据权利要求1所述的一种复合板渐进成形装置，其特征在于：所述固定机构（9）包括安装块（91），所述安装块（91）的底部固定安装有固定板（92），所述固定板（92）的两侧均固定安装有凹槽块（93），所述凹槽块（93）的一侧固定安装有连接块（94），所述连接块（94）的另一端通过连接轴活动连接有按压块（95），所述按压块（95）的一侧固定连接有连接柱（96），所述连接柱（96）的外侧固定安装有限位块（97），所述连接柱（96）的外侧活动安装有连接弹簧（98）。

5.根据权利要求4所述的一种复合板渐进成形装置，其特征在于：所述凹槽块（93）的内部开设有容纳连接柱（96）穿过的通孔。

6.根据权利要求1所述的一种复合板渐进成形装置，其特征在于：所述控制台（2）的正面固定安装有显示器。

7.根据权利要求1所述的一种复合板渐进成形装置，其特征在于：所述支撑脚（3）的数量具体为四个，分别固定安装在床身（1）底部的四角。

说明书

技术领域

本实用新型属于板材加工技术领域，具体涉及一种复合板渐进成形装置。

背景技术

复合板指的是具有不同功能的不同材料分层构成的板，复合板渐进成形是一种新型板料柔性加工方法,是通过计算机程序控制成形工具头逐层挤压金属板料而得到目标板料，具有比传统成形方式更高的成形性能和成形精度，在局部区域内可成形出用常规手段方法无法加工的复杂曲面造型,复合板渐进成形的灵活性很高,这适应了目前市场对复合板品种多样化的需求，现有的复合板渐进成形设备在使用过程中，一般通过成型工具球头对板材进行挤压达到最终变形的效果，成型工具球头的更换存在不便，同时装置的支撑柱的底部一般缺少支撑，可能会存在影响设备运行过程中稳定性的问题，为此我们提出一种复合板渐进成形装置。

发明内容

本实用新型的目的在于提供一种复合板渐进成形装置，以解决上述背景技术中提出的现有的复合板渐进成形设备在使用过程中，一般通过成型工具球头对板材进行挤压达到最终变形的效果，成型工具球头的更换存在不便，同时装置的支撑柱的底部一般缺少支撑，可能会存在影响设备运行过程中稳定性等问题。

为实现上述目的，本实用新型提供如下技术方案：一种复合板渐进成形装置，包括床身，所述床身的一侧固定安装有控制台，所述床身的底部固定安装有支撑脚，所述床身的顶部固定安装有工作台，所述工作台的内底壁固定安装有渐进成形机构主体，所述工作台的内顶壁固定连接有固定柱，所述固定柱的底部固定连接有连接头，所述连接头的底部固定连接有安装柱，所述安装柱的底部固定安装有固定机构，所述安装柱的底部通过固定机构固定连接有成形工具球头。

优选的，所述支撑脚包括上支撑柱，所述上支撑柱的底部固定安装有支撑壳，所述支撑壳的内顶壁固定连接有第一支撑弹簧，所述第一支撑弹簧的底部固定连接有连接板，所述连接板的底部固定连接有限位柱，所述连接板的底部且位于限位柱的两侧均固定安装有下支撑柱，所述下支撑柱的外侧活动连接有第二支撑弹簧，所述下支撑柱的底部固定连接有固定垫。

优选的，所述第二支撑弹簧的顶部一端与支撑壳固定连接，所述第二支撑弹簧的底部一端与固定垫固定连接。

优选的，所述固定机构包括安装块，所述安装块的底部固定安装有固定板，所述固定板的两侧均固定安装有凹槽块，所述凹槽块的一侧固定安装有连接块，所述连接块的另一端通过连接轴活动连接有按压块，所述按压块的一侧固定连接有连接柱，所述连接柱的外侧固定安装有限位块，所述连接柱的外侧活动安装有连接弹簧。

优选的，所述凹槽块的内部开设有容纳连接柱穿过的通孔。

优选的，所述控制台的正面固定安装有显示器。

优选的，所述支撑脚的数量具体为四个，分别固定安装在床身底部的四角。

与现有技术相比，本实用新型的有益效果是：

（1）本实用新型结构简单，便于使用，操作者通过向内侧挤压按压块一侧底部的方式，能够快捷方便的对成形工具球头进行更换，达到了便于更换成形工具球头的效果。

（2）本实用新型能够通过下支撑柱和第二支撑弹簧的配合使用，能够通过第一支撑弹簧和第二支撑弹簧的挤压与形变强化对上支撑柱底部的支撑，达到了本装置的稳定性的效果。

附图说明

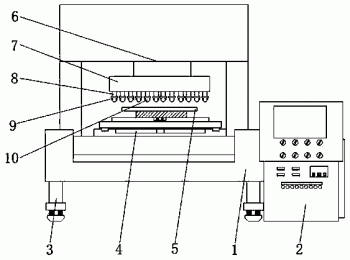

图1为本实用新型的整体结构示意图；

图2为本实用新型的固定机构整体结构示意图；

图3为本实用新型的固定机构部分结构示意图；

图4为本实用新型的支撑脚结构示意图；

图中：1、床身；2、控制台；3、支撑脚；31、上支撑柱；32、支撑壳；33、第一支撑弹簧；34、连接板；35、限位柱；36、下支撑柱；37、第二支撑弹簧；38、固定垫；4、工作台；5、渐进成形机构主体；6、固定柱；7、连接头；8、安装柱；9、固定机构；91、安装块；92、固定板；93、凹槽块；94、连接块；95、按压块；96、连接柱；97、限位块；98、连接弹簧；10、成形工具球头。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种复合板渐进成形装置，包括床身1，床身1的一侧固定安装有控制台2，床身1的底部固定安装有支撑脚3，床身1的顶部固定安装有工作台4，工作台4的内底壁固定安装有渐进成形机构主体5，工作台4的内顶壁固定连接有固定柱6，固定柱6的底部固定连接有连接头7，连接头7的底部固定连接有安装柱8，安装柱8的底部固定安装有固定机构9，安装柱8的底部通过固定机构9固定连接有成形工具球头10。

本实施例中，优选的，支撑脚3包括上支撑柱31，上支撑柱31的底部固定安装有支撑壳32，支撑壳32的内顶壁固定连接有第一支撑弹簧33，第一支撑弹簧33的底部固定连接有连接板34，连接板34的底部固定连接有限位柱35，连接板34的底部且位于限位柱35的两侧均固定安装有下支撑柱36，下支撑柱36的外侧活动连接有第二支撑弹簧37，下支撑柱36的底部固定连接有固定垫38，在使用时，床身1通过上支撑柱31对支撑壳32向下挤压，此时能够通过第一支撑弹簧33和第二支撑弹簧37的挤压与形变强化对支撑壳32以及上支撑柱31的支撑，同时限位柱35和下支撑柱36能够分担一定的压力，从而达到了本装置的稳定性的效果。

本实施例中，优选的，第二支撑弹簧37的顶部一端与支撑壳32固定连接，第二支撑弹簧37的底部一端与固定垫38固定连接。

本实施例中，优选的，固定机构9包括安装块91，安装块91的底部固定安装有固定板92，固定板92的两侧均固定安装有凹槽块93，凹槽块93的一侧固定安装有连接块94，连接块94的另一端通过连接轴活动连接有按压块95，按压块95的一侧固定连接有连接柱96，连接柱96的外侧固定安装有限位块97，连接柱96的外侧活动安装有连接弹簧98，当需要对成形工具球头10进行更换时，只需操作者向内侧挤压按压块95一侧的底部，此时按压块95能够带动连接柱96向外侧移动，并能够解除对成型工具球头10的固定，从而能够快捷方便的对成形工具球头10进行更换，并在更换后，通过连接弹簧98挤压限位块97的一侧，能够带动连接柱96卡紧成型工具球头10的效果。

本实施例中，优选的，凹槽块93的内部开设有容纳连接柱96穿过的通孔。

本实施例中，优选的，控制台2的正面固定安装有显示器。

本实施例中，优选的，支撑脚3的数量具体为四个，分别固定安装在床身1底部的四角。

本实用新型的工作原理及使用流程：该装置在使用过程中，当需要对成形工具球头10进行更换时，只需操作者向内侧挤压按压块95一侧的底部，此时按压块95能够带动连接柱96向外侧移动，并能够解除对成型工具球头10的固定，从而能够快捷方便的对成形工具球头10进行更换，并在更换后，通过连接弹簧98挤压限位块97的一侧，能够带动连接柱96卡紧成型工具球头10的效果。在使用时，床身1通过上支撑柱31对支撑壳32向下挤压，此时能够通过第一支撑弹簧33和第二支撑弹簧37的挤压与形变强化对支撑壳32以及上支撑柱31的支撑，同时限位柱35和下支撑柱36能够分担一定的压力，从而达到了本装置的稳定性的效果。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
