专利摘要

本实用新型公开了一种石材固定夹具，包括两个夹持臂和弹簧，夹持臂的一端均设有夹头，另一端均设置有手柄，两个夹持臂的中部通过枢轴枢接，弹簧设在枢轴上，在弹簧弹力作用下，两个夹头相互夹持。夹头由夹持臂延展而成，其包括平直部和斜部，斜部连接于夹持臂端头和平直部之间，两个斜部之间呈“八”字状，平直部在两个夹头夹持时相互紧靠；夹头外套有一端开口的夹持套，夹持套的开口端侧面设置有长开口，长开口穿设螺钉将夹持套紧固于夹持臂上。与现有技术相比，夹持的长度较长，扩大了石材与夹具的接触面，提高了夹具的可靠性；且接触面上设置有带凸起的夹持套，增大了摩擦力，能有效防止石材脱落，进一步提高了夹具的稳定性。

权利要求

1.一种石材固定夹具，包括两个夹持臂(1)和弹簧(2)，夹持臂(1)的一端均设有夹头(3)，另一端均设置有手柄(10)，两个夹持臂(1)的中部通过枢轴(4)枢接，弹簧(2)设在枢轴(4)上，在弹簧(2)弹力作用下，两个夹头(3)相互夹持，其特征在于：夹头(3)由夹持臂(1)延展而成，其包括平直部(5)和斜部(6)，斜部(6)连接于夹持臂(1)端头和平直部(5)之间，两个斜部(6)之间呈“八”字状，平直部(5)在两个夹头(3)夹持时相互紧靠；夹头(3)外套有一端开口的夹持套(7)，夹持套(7)的开口端侧面设置有长开口(8)，长开口(8)穿设螺钉(9)将夹持套(7)紧固于夹持臂(1)上。

2.根据权利要求1所述的石材固定夹具，其特征在于：夹持套(7)的夹持面设置有波浪状的凸起(12)。

3.根据权利要求2所述的石材固定夹具，其特征在于：平直部(5)上也设置有与夹持套(7)相匹配的凸起(12)。

4.根据权利要求1所述的石材固定夹具，其特征在于：夹持套(7)的长开口(8)设置于夹头(3)的斜部(6)。

5.根据权利要求1所述的石材固定夹具，其特征在于：长开口(8)由夹持套(7)开口端向另一端缩口设置，且长开口(8)的最窄处小于螺钉(9)的螺柱尺寸。

6.根据权利要求1所述的石材固定夹具，其特征在于：手柄(10)外套有手柄套(11)。

7.根据权利要求6所述的石材固定夹具，其特征在于：手柄套(11)和夹持套(7)均为橡胶材质。

说明书

技术领域

本实用新型涉及手动工具领域，具体涉及一种石材固定夹具。

背景技术

专利文献CN201455832U提供了一种可根据待夹持物件的宽度来调节两个夹持臂之间的距离的新型弹簧夹结构。它包括第一夹持臂、第二夹持臂和弹簧，所述第一夹持臂的一端设有手柄，与该端相对的另一端，所述第一夹持臂的中部通过销轴与第二手柄枢接，所述弹簧设置在销轴上，所述第二手柄上设有定位机构。但使用时，该弹簧夹只能进行宽度的调节，且与所夹持物件的接触面较小，无防滑措施，易产生松动导致所需夹持的物件脱落，不利于石材的固定。

实用新型内容

本实用新型所要解决的技术问题是提供一种能增大石材与夹具的接触面、有效防脱落的石材固定夹具。

为解决上述技术问题，本实用新型采用以下技术方案：

一种石材固定夹具，包括两个夹持臂和弹簧，夹持臂的一端均设有夹头，另一端均设置有手柄，两个夹持臂的中部通过枢轴枢接，弹簧设在枢轴上，在弹簧弹力作用下，两个夹头相互夹持。夹头由夹持臂延展而成，其包括平直部和斜部，斜部连接于夹持臂端头和平直部之间，两个斜部之间呈“八”字状，平直部在两个夹头夹持时相互紧靠。夹头外套有一端开口的夹持套，夹持套的开口端侧面设置有长开口，长开口穿设螺钉将夹持套紧固于夹持臂上。

作为优选方案，所述夹持套的夹持面设置有波浪状的凸起。

作为优选方案，所述平直部上也设置有与夹持套相匹配的凸起。

作为优选方案，所述夹持套的长开口设置于夹头的斜部。

作为优选方案，所述长开口由夹持套开口端向另一端缩口设置，且长开口的最窄处小于螺钉的螺柱尺寸。

作为优选方案，手柄外套有手柄套。

作为优选方案，手柄套和夹持套均为橡胶材质。

本实用新型的有益效果是：

与现有技术相比，夹持的长度较长，扩大了石材与夹具的接触面，提高了夹具的可靠性；且接触面上设置有带凸起的夹持套，增大了摩擦力，能有效防止石材脱落，进一步提高了夹具的稳定性。

附图说明

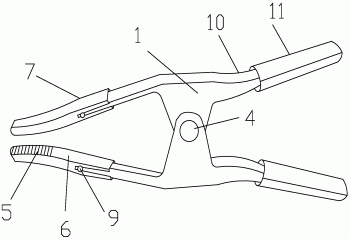

图1为本实用新型优选实施例的结构示意图。

图2为本实用新型优选实施例的后视结构示意图。

图3为本实用新型优选实施例的夹持套的结构示意图。

图中标号：1、夹持臂；2、弹簧；3、夹头；4、枢轴；5、平直部；6、斜部；7、夹持套；8、长开口；9、螺钉；10、手柄；11、手柄套；12、凸起。

具体实施方式

下面结合附图对本实用新型进行详细说明。

本实施例的石材固定夹具，其结构如图1、图2所示，包括两个夹持臂1和弹簧2，夹持臂1的一端均设有夹头3，另一端均设置有手柄10，手柄10外套有手柄套11，以提高使用者的舒适度。两个夹持臂1的中部通过枢轴4枢接，使两个夹持臂1能通过枢轴4相对转动。弹簧2设在枢轴4上，在弹簧2弹力作用下，两个夹头3相互夹持。夹头3由夹持臂1延展而成，其包括平直部5和斜部6，斜部6连接于夹持臂1端头和平直部5之间，两个斜部6之间呈“八”字状，可以扩大夹持范围，平直部5增大了石材与夹头3的接触面，用以稳定所需夹持的石材，且在两个夹头3夹持时相互紧靠。

夹头3外套有一端开口的夹持套7，夹持套7结构如图3所示。夹持套7的夹持面设置有波浪状的凸起12，与平直部5上的凸起12相匹配，凸起12的作用是为了增大夹持面的摩擦力。为了防止夹持套7在使用过程中松动或滑落，在夹持套7的开口端侧面、夹头3的斜部6设置长开口8，长开口8穿设螺钉9将夹持套7紧固于夹持臂1上，长开口8由夹持套7开口端向另一端缩口设置，且长开口8的最窄处小于螺钉9的螺柱尺寸，能更好地将夹持套7卡在夹持臂1上。

其中，手柄套11和夹持套7均为橡胶材质。本实施例操作简单，只需按压手柄10，夹头3会通过枢轴4相对转动张开，使夹持面的凸起尽可能的与石材接触，增大两者间的摩擦力，即可起到固定的作用。
