一种多功能打孔装置

一种多功能打孔装置

IPC分类号 : B26B17/00,F21V33/00

申请号
CN201921908581.3
可选规格
  • 专利类型: 实用新型专利
  • 法律状态: 有权
  • 申请日: 2019-11-06
  • 公开号: 211362342U
  • 公开日: 2020-08-28
  • 主分类号: B26B17/00
  • 专利权人: 南方医科大学南方医院

专利摘要

本实用新型公开了一种多功能打孔装置,设在第一钳喙的固定刀片与安装在第二钳喙的可卸刀片组成裁剪机构,使得第一钳喙和第二钳喙开合间即实现修剪功能,取样时无需再借助外界工具对动物毛发等进行修剪;又冲孔刀与第一钳喙、第二钳喙之间可拆卸安装,方便了对变钝或者损坏或者不合规格的冲孔刀进行更换;且设置了照明装置,昏暗环境下能用以照亮视野,方便取样,也能更好地提高实验人员的操作精准度,此实用新型用于取样设备领域。

权利要求

1.一种多功能打孔装置,其特征在于,包括:

钳体,所述钳体包含铰接相连的第一钳体、第二钳体,所述第一钳体分为第一钳柄和第一钳喙,所述第二钳体分为第二钳柄和第二钳喙;

裁剪机构,所述裁剪机构包括固定刀片和可卸刀片,所述固定刀片、可卸刀片分别设置在第一钳喙和第二钳喙的朝内一侧,所述可卸刀片与固定刀片的刀刃相对;

照明装置,所述照明装置配设在第一钳喙或者第二钳喙上;

所述第一钳喙、第二钳喙的朝内一侧分别设有一可拆卸安装的冲孔刀,两所述冲孔刀闭合后的中心轴线相互重合。

2.根据权利要求1所述的多功能打孔装置,其特征在于:各所述冲孔刀均包括刃部和基底部,所述基底部为呈中空结构的螺纹柱,所述第一钳喙、第二钳喙朝内一侧的端部分别开有供螺纹柱旋入紧固的螺纹孔。

3.根据权利要求2所述的多功能打孔装置,其特征在于:各所述螺纹孔底部的第一钳喙及第二钳喙分别开设一槽孔,所述槽孔内设置有废屑槽。

4.根据权利要求3所述的多功能打孔装置,其特征在于:各所述废屑槽的侧部均安装有把手。

5.根据权利要求1所述的多功能打孔装置,其特征在于:所述照明装置包括照明灯、与所述照明灯电线连接的照明开关,所述照明灯、照明开关均固定在第二钳喙上。

6.根据权利要求1所述的多功能打孔装置,其特征在于:所述第二钳喙的朝内一侧固定有卡口座,所述可卸刀片的基底容纳于卡口座内。

7.根据权利要求1所述的多功能打孔装置,其特征在于:所述可卸刀片通过螺丝紧固在第二钳喙上。

8.根据权利要求1所述的多功能打孔装置,其特征在于:所述第一钳体与第二钳体通过铰接轴相铰接,所述铰接轴位于第一钳柄和第一钳喙、第二钳柄和第二钳喙的过渡处。

9.根据权利要求1所述的多功能打孔装置,其特征在于:所述第一钳柄与第二钳柄的相对侧分别设有至少一个复位弹片。

10.根据权利要求1所述的多功能打孔装置,其特征在于:所述第一钳柄、第二钳柄呈弧形结构,且表面均设置若干防滑凸纹。

说明书

技术领域

本实用新型涉及取样设备领域,特别是涉及一种多功能打孔装置。

背景技术

当前的打孔装置广泛应用于医疗卫生、农业、食品加工、办公等领域。现有的小动物打孔采样装置,在一些制作具有毛发的动物的创伤模型时,需要额外使用剪刀或者除毛器等,将动物创伤部位多余的毛发剪除,并且在昏暗的环境进行打孔采样或制作创伤模型操作时,需要额外架设照明设备,操作不便。

实用新型内容

本实用新型的目的在于至少解决现有技术中存在的技术问题之一,提供一种方便在昏暗环境下进行打孔取样的多功能打孔装置。

本实用新型所采取的技术方案是:

一种多功能打孔装置,包括:

钳体,所述钳体包含铰接相连的第一钳体、第二钳体,所述第一钳体分为第一钳柄和第一钳喙,所述第二钳体分为第二钳柄和第二钳喙;

裁剪机构,所述裁剪机构包括固定刀片和可卸刀片,所述固定刀片、可卸刀片分别设置在第一钳喙和第二钳喙的朝内一侧,所述可卸刀片与固定刀片的刀刃相对;

照明装置,所述照明装置配设在第一钳喙或者第二钳喙上;

所述第一钳喙、第二钳喙的朝内一侧分别设有一可拆卸安装的冲孔刀,两所述冲孔刀闭合后的中心轴线相互重合。

进一步作为本实用新型技术方案的改进,各所述冲孔刀均包括刃部和基底部,所述基底部为呈中空结构的螺纹柱,所述第一钳喙、第二钳喙朝内一侧的端部分别开有供螺纹柱旋入紧固的螺纹孔。

进一步作为本实用新型技术方案的改进,各所述螺纹孔底部的第一钳喙及第二钳喙分别开设一槽孔,所述槽孔内设置有废屑槽。

进一步作为本实用新型技术方案的改进,各所述废屑槽的侧部均安装有把手。

进一步作为本实用新型技术方案的改进,所述照明装置包括照明灯、与所述照明灯电线连接的照明开关,所述照明灯、照明开关均固定在第二钳喙上。

进一步作为本实用新型技术方案的改进,所述第二钳喙的朝内一侧固定有卡口座,所述可卸刀片的基底容纳于卡口座内。

进一步作为本实用新型技术方案的改进,所述可卸刀片通过螺丝紧固在第二钳喙上。

进一步作为本实用新型技术方案的改进,所述第一钳体与第二钳体通过铰接轴相铰接,所述铰接轴位于第一钳柄和第一钳喙、第二钳柄和第二钳喙的过渡处。

进一步作为本实用新型技术方案的改进,所述第一钳柄与第二钳柄的相对侧分别设有至少一个复位弹片。

进一步作为本实用新型技术方案的改进,所述第一钳柄、第二钳柄呈弧形结构,且表面均设置若干防滑凸纹。

本实用新型的有益效果:此多功能打孔装置,设在第一钳喙的固定刀片与安装在第二钳喙的可卸刀片组成裁剪机构,使得第一钳喙和第二钳喙开合间即实现修剪功能,取样时无需再借助外界工具对动物毛发等进行修剪;又冲孔刀与第一钳喙、第二钳喙之间可拆卸安装,方便了对变钝或者损坏或者不合规格的冲孔刀进行更换;且设置了照明装置,昏暗环境下能用以照亮视野,方便取样,也能更好地提高实验人员的操作精准度。

附图说明

下面结合附图对本实用新型作进一步说明:

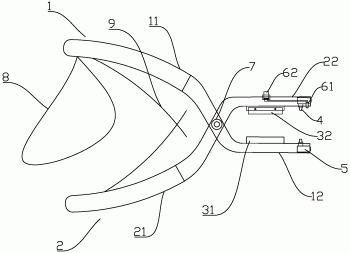

图1是本实用新型实施例整体装置结构图。

具体实施方式

本部分将详细描述本实用新型的具体实施例,本实用新型之较佳实施例在附图中示出,附图的作用在于用图形补充说明书文字部分的描述,使人能够直观地、形象地理解本实用新型的每个技术特征和整体技术方案,但其不能理解为对本实用新型保护范围的限制。

在本实用新型的描述中,需要理解的是,涉及到方位描述,例如上、下、前、后、左、右等指示的方位或位置关系为基于附图所示的方位或位置关系,仅是为了便于描述本实用新型和简化描述,而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作,因此不能理解为对本实用新型的限制。

在本实用新型的描述中,若干的含义是一个或者多个,多个的含义是两个以上,大于、小于、超过等理解为不包括本数,以上、以下、以内等理解为包括本数。如果有描述到第一、第二只是用于区分技术特征为目的,而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量或者隐含指明所指示的技术特征的先后关系。

本实用新型的描述中,除非另有明确的限定,设置、安装、连接等词语应做广义理解,所属技术领域技术人员可以结合技术方案的具体内容合理确定上述词语在本实用新型中的具体含义。

参照图1,为本实用新型的一种实施例,介绍了一种多功能打孔装置,其包括有钳体、裁剪机构及照明装置。具体地,该钳体包含铰接相连的第一钳体1、第二钳体2,第一钳体1分为第一钳柄11和第一钳喙12,第二钳体2分为第二钳柄21和第二钳喙22;裁剪机构包括固定刀片31和可卸刀片32,固定刀片31、可卸刀片32分别设置在第一钳喙12和第二钳喙22的朝内一侧,可卸刀片32与固定刀片31的刀刃相对。进一步地,照明装置配设在第二钳喙22上;第一钳喙12、第二钳喙22的朝内一侧分别设有一可拆卸安装的冲孔刀4,两冲孔刀4闭合后的中心轴线相互重合。

此多功能打孔装置,设在第一钳喙12的固定刀片31与安装在第二钳喙22的可卸刀片32组成裁剪机构,使得第一钳喙12和第二钳喙22开合间即实现修剪功能,取样时无需再借助外界工具对动物毛发等进行修剪;又冲孔刀4与第一钳喙12、第二钳喙22之间可拆卸安装,方便了对变钝或者损坏或者不合规格的冲孔刀4进行更换;且设置了照明装置,昏暗环境下能用以照亮视野,方便取样,也能更好地提高实验人员的操作精准度。

具体地,在本实施例当中,各冲孔刀4均包括刃部和基底部,基底部为呈中空结构的螺纹柱,第一钳喙12、第二钳喙22朝内一侧的端部分别开有供螺纹柱旋入紧固的螺纹孔。进一步地,为了保护环境质量,避免打孔后的废屑胡乱掉落地面等情况发生,各螺纹孔底部的第一钳喙12及第二钳喙22分别开设一槽孔,槽孔内设置有废屑槽5;同时,各废屑槽5的侧部均安装有把手,以方便实验人员拉出废屑槽5,对废屑进行清理。更优地,冲孔刀4的刃部刀口的口径小于螺纹柱的内径,整体形成窄刀口、宽基底的中空管道结构,以便打孔操作所产生的废屑能更顺利地落入到废屑槽5内,延后进行统一处理。

本实施例中具体地,照明装置包括照明灯61、与照明灯61通过电线连接的照明开关62,照明灯61、照明开关62均固定在第二钳喙22上。进一步地,该照明开关62为按压式开关,当按下照明开关62后即可点亮照明灯61,从而照亮操作视野。

本实施例中,可卸刀片32通过螺丝紧固在第二钳喙22上;在可卸刀片32出现损坏或变钝的情况下,可通过旋转螺丝对其进行更换即可,操作方便快捷。需要说明的是,在另一些实施当中,第二钳喙22的朝内一侧固定有卡口座,可卸刀片32的基底容纳于卡口座内。

具体地,在本实施例中,第一钳体1与第二钳体2通过铰接轴7相铰接,且铰接轴7位于第一钳柄11和第一钳喙12、第二钳柄21和第二钳喙22的过渡处。同时,第一钳柄11的末端设有固定带8,该固定带8为橡胶材质;实验时,利用固定带8将第一钳柄11与第二钳柄21进行系套,便于实验人员对该采样装置进行拿持。

进一步作为优选地,在第一钳柄11与第二钳柄21的相对侧分别设有一个复位弹片9,复位弹片9在完成打孔或修剪操作后,能使两冲孔刀4、可卸刀片32与固定刀片31相互分离,对整体器械起到保护作用。

更优地,该第一钳柄11、第二钳柄21设为弧形结构,且表面均设置若干防滑凸纹;本实施例中防滑凸纹呈条状,纵横分布在第一钳柄11或第二钳柄21的表面上。弧形结构的设计符合人体力学,且防滑凸纹的设置,增大了摩擦,更便于抓持,提高实验人员的工作效率。

使用时,手握第一钳柄11和第二钳柄21,将待打孔的动物耳朵或皮肤等组织送至冲孔刀4处,手捏拢两钳柄施加压力,使两钳喙闭合,冲孔刀4在外力的作用下,即对耳朵或皮肤等进行打孔。打孔完毕后,当手松开时,废屑沿着冲孔刀4的中空管道进入废屑槽5,第一钳柄11和第二钳柄21则在复位弹片的作用下,实现复位,使钳喙又呈张开的原始状态;另外,第一钳柄11和第二钳柄21闭合时,联动固定刀片31及可卸刀片32的闭合,可以使该采样装置充当剪刀功能,对动物毛发或组织等进行剪修。

当然,本实用新型的设计创造并不局限于上述实施方式,熟悉本领域的技术人员在不违背本实用新型精神的前提下还可作出等同变形或替换,这些等同的变型或替换均包含在本申请权利要求所限定的范围内。
