本实用新型公开了一种财会用报表装订装置，涉及财会装订技术领域，具体为一种财会用报表装订装置，包括支撑底板和装订外壳，支撑底板的上表面固定连接有装订板块，装订板块的内部开设有放置槽，装订板块的上表面开设有装订槽，装订外壳的内部活动连接有活动横轴。该财会用报表装订装置，在使用时，使得第一齿轮带动第二齿轮转动，并使得第二齿轮带动升降杆进行升降，进而使得该财会用报表装订装置不仅使用方便，而且装订快速，并提高了该财会用报表装订装置装订效率，将报表放入放置槽的内部即可，再通过拧动固定螺栓将报表固定，进而提高了该财会用报表装订装置装订效率，达到了省时省力的效果，并且装订整齐，使用方便。

权利要求

1.一种财会用报表装订装置，包括支撑底板(1)和装订外壳(2)，其特征在于：所述支撑底板(1)的上表面固定连接有装订板块(3)，所述装订板块(3)的内部开设有放置槽(4)，所述装订板块(3)的上表面开设有装订槽(5)，所述装订外壳(2)的内部活动连接有活动横轴(6)，所述活动横轴(6)的外表面固定连接有第一齿轮(7)，所述第一齿轮(7)的外表面啮合有第二齿轮(8)，所述第二齿轮(8)的外表面啮合有升降杆(9)，所述升降杆(9)的底端固定连接有装订横杆(10)，所述装订横杆(10)的一侧固定连接有装订针(11)，所述升降杆(9)的外表面固定连接有档轴(12)，所述档轴(12)的下方套接有复位弹簧(13)。

2.根据权利要求1所述的一种财会用报表装订装置，其特征在于：所述支撑底板(1)的上表面固定连接有支撑垫(14)，所述支撑垫(14)的上表面固定连接有支撑柱(15)，所述支撑柱(15)的顶端固定连接有装订外壳(2)。

3.根据权利要求1所述的一种财会用报表装订装置，其特征在于：所述支撑底板(1)的上表面固定连接有切割板(16)，所述切割板(16)上表面的一侧固定连接有活动轴(17)，所述活动轴(17)的一侧活动连接有切割刀(18)，所述切割刀(18)的一端固定连接有手把(19)。

4.根据权利要求1所述的一种财会用报表装订装置，其特征在于：所述活动横轴(6)的两端均固定连接有摇杆(20)，所述摇杆(20)的一端固定连接有摇把(21)。

5.根据权利要求1所述的一种财会用报表装订装置，其特征在于：所述支撑底板(1)下表面的四角处均固定连接有支撑脚垫(22)，所述支撑脚垫(22)的高度为十五厘米。

6.根据权利要求1所述的一种财会用报表装订装置，其特征在于：所述第二齿轮(8)的内壁活动连接有固定横轴(23)，所述固定横轴(23)固定连接于装订外壳(2)的内壁。

7.根据权利要求1所述的一种财会用报表装订装置，其特征在于：所述装订板块(3)的上表面螺纹连接有固定螺栓(24)，所述固定螺栓(24)的数量为两个。

说明书

技术领域

本实用新型涉及财会装订技术领域，具体为一种财会用报表装订装置。

背景技术

报表装订是财务人员日常工作的一部分，财务工作人员对于报表凭证装订的繁琐深有体会，需要快速将一定时期内发生的各类收支原始财会凭证装订成册，目前现有的装订财会凭证装置，分为专业的体积较大的装订机，其体积大不易搬动，操作难等缺点，另外使用一些简易的辅助工具，如：常用大一点的夹子固定凭证，然后装订角打眼，打眼时凭证还时有错位，财务工作中使用的财务凭证装订机结构设计不合理。

但是传统的大多数财会凭证装订装置都是通过简单的装订技术对其装订，导致在使用时会浪费大量的劳动力，同时很多的财会凭证装订装置设计复杂，不便于使用，装订不美观，导致装订的效率较低。为此，我们提出一种便于使用的财会凭证装订装置，以便于装订财会凭证，同时提高装订效率。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种财会用报表装订装置，解决了上述背景技术中提出的问题。

(二)技术方案

为实现以上目的，本实用新型通过以下技术方案予以实现：一种财会用报表装订装置，包括支撑底板和装订外壳，所述支撑底板的上表面固定连接有装订板块，所述装订板块的内部开设有放置槽，所述装订板块的上表面开设有装订槽，所述装订外壳的内部活动连接有活动横轴，所述活动横轴的外表面固定连接有第一齿轮，所述第一齿轮的外表面啮合有第二齿轮，所述第二齿轮的外表面啮合有升降杆，所述升降杆的底端固定连接有装订横杆，所述装订横杆的一侧固定连接有装订针，所述升降杆的外表面固定连接有档轴，所述档轴的下方套接有复位弹簧。

可选的，所述支撑底板的上表面固定连接有支撑垫，所述支撑垫的上表面固定连接有支撑柱，所述支撑柱的顶端固定连接有装订外壳。

可选的，所述支撑底板的上表面固定连接有切割板，所述切割板上表面的一侧固定连接有活动轴，所述活动轴的一侧活动连接有切割刀，所述切割刀的一端固定连接有手把。

可选的，所述活动横轴的两端均固定连接有摇杆，所述摇杆的一端固定连接有摇把。

可选的，所述支撑底板下表面的四角处均固定连接有支撑脚垫，所述支撑脚垫的高度为十五厘米。

可选的，所述第二齿轮的内壁活动连接有固定横轴，所述固定横轴固定连接于装订外壳的内壁。

可选的，所述装订板块的上表面螺纹连接有固定螺栓，所述固定螺栓的数量为两个。

(三)有益效果

本实用新型提供了一种财会用报表装订装置，具备以下有益效果：

1、该财会用报表装订装置，通过第一齿轮、第二齿轮、升降杆、装订横杆、装订针、档轴和复位弹簧的配合设置，在使用时，使得第一齿轮带动第二齿轮转动，并使得第二齿轮带动升降杆进行升降，进而使得该财会用报表装订装置不仅使用方便，而且装订快速，并提高了该财会用报表装订装置装订效率。

2、该财会用报表装订装置，通过装订板块、放置槽、装订槽和固定螺栓的设置，在使用时，只需要将报表放入放置槽的内部即可，再通过拧动固定螺栓将报表固定，进而提高了该财会用报表装订装置装订效率，达到了省时省力的效果，并且装订整齐，使用方便。

附图说明

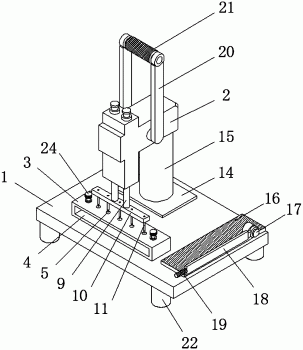

图1为本实用新型正视结构示意图；

图2为本实用新型装订外壳剖视结构示意图；

图3为本实用新型装订板块剖视结构示意图；

图4为本实用新型第一齿轮结构示意图；

图5为本实用新型第二齿轮结构示意图。

图中：1、支撑底板；2、装订外壳；3、装订板块；4、放置槽；5、装订槽；6、活动横轴；7、第一齿轮；8、第二齿轮；9、升降杆；10、装订横杆；11、装订针；12、档轴；13、复位弹簧；14、支撑垫；15、支撑柱；16、切割板；17、活动轴；18、切割刀；19、手把；20、摇杆；21、摇把；22、支撑脚垫；23、固定横轴；24、固定螺栓。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

请参阅图1至图5，本实用新型提供一种技术方案：一种财会用报表装订装置，包括支撑底板1和装订外壳2，支撑底板1的上表面固定连接有装订板块3，装订板块3的内部开设有放置槽4，装订板块3的上表面开设有装订槽5，通过装订板块3、放置槽4、装订槽5和固定螺栓24的设置，在使用时，只需要将报表放入放置槽4的内部即可，再通过拧动固定螺栓24将报表固定，进而提高了该财会用报表装订装置装订效率，达到了省时省力的效果，并且装订整齐，使用方便，装订外壳2的内部活动连接有活动横轴6，活动横轴6的外表面固定连接有第一齿轮7，第一齿轮7的外表面啮合有第二齿轮8，通过第二齿轮8和第一齿轮7的设置，使得第一齿轮7的外径大于第二齿轮8的外径，第二齿轮8的外表面啮合有升降杆9，使得升降杆9的外表面设置有咬合槽，升降杆9的底端固定连接有装订横杆10，装订横杆10的一侧固定连接有装订针11，升降杆9的外表面固定连接有档轴12，档轴12的下方套接有复位弹簧13，通过第一齿轮7、第二齿轮8、升降杆9、装订横杆10、装订针11、档轴12和复位弹簧13的配合设置，在使用时，使得第一齿轮7带动第二齿轮8转动，并使得第二齿轮8带动升降杆9进行升降，进而使得该财会用报表装订装置不仅使用方便，而且装订快速，并提高了该财会用报表装订装置装订效率，支撑底板1的上表面固定连接有支撑垫14，支撑垫14的上表面固定连接有支撑柱15，支撑柱15的顶端固定连接有装订外壳2，支撑底板1的上表面固定连接有切割板16，切割板16上表面的一侧固定连接有活动轴17，活动轴17的一侧活动连接有切割刀18，切割刀18的一端固定连接有手把19，活动横轴6的两端均固定连接有摇杆20，摇杆20的一端固定连接有摇把21，通过摇把21的设置，通过转动摇把21，使得摇把21转动遥杆20，进而遥杆20带动活动横轴6转动，起到转动活动横轴6的目的，支撑底板1下表面的四角处均固定连接有支撑脚垫22，支撑脚垫22的高度为十五厘米，第二齿轮8的内壁活动连接有固定横轴23，固定横轴23固定连接于装订外壳2的内壁，装订板块3的上表面螺纹连接有固定螺栓24，固定螺栓24的数量为两个。

综上所述，该财会用报表装订装置，使用时，通过第一齿轮7、第二齿轮8、升降杆9、装订横杆10、装订针11、档轴12和复位弹簧13的配合设置，在使用时，使得第一齿轮7带动第二齿轮8转动，并使得第二齿轮8带动升降杆9进行升降，进而使得该财会用报表装订装置不仅使用方便，而且装订快速，并提高了该财会用报表装订装置装订效率，通过装订板块3、放置槽4、装订槽5和固定螺栓24的设置，在使用时，只需要将报表放入放置槽4的内部即可，再通过拧动固定螺栓24将报表固定，进而提高了该财会用报表装订装置装订效率，达到了省时省力的效果，并且装订整齐，使用方便。
