专利摘要

本实用新型公开了一种回形别针，包括固定壳、第一别针固定臂、第二别针固定臂、别针连接桥、第一回形针固定臂、第二回形针固定臂、回形针连接桥、固定卡扣，第一别针固定臂和第二别针固定臂的一端固定在固定壳内，第一别针固定臂和第二别针固定臂的另一端通过别针连接桥，第一回形针固定臂的一端固定在固定壳内，第一回形针固定臂的另一端通过回形针连接桥与第二回形针固定臂的一端连接，第一回形针固定臂和第二回形针固定臂位于第一别针固定臂和第二别针固定臂之间的区域内且第二回形针固定臂的另一端悬空，固定卡扣固定在第一别针固定臂上且靠近固定壳，第一回形针固定臂和第二回形针固定臂与别夹持物接触的面上设置有防压痕垫。

权利要求

1.一种回形别针，其特征是：包括固定壳(1)、第一别针固定臂(2)、第二别针固定臂(3)、别针连接桥(4)、第一回形针固定臂(5)、第二回形针固定臂(6)、回形针连接桥(7)、固定卡扣(8)，所述第一别针固定臂(2)的一端与固定壳(1)固定连接，所述第二别针固定臂(3)的一端为针头状且与固定壳(1)活动连接，所述第一别针固定臂(2)和第二别针固定臂(3)的另一端通过别针连接桥(4)，所述第一回形针固定臂(5)的一端固定在固定壳(1)内，所述第一回形针固定臂(5)的另一端通过回形针连接桥(7)与第二回形针固定臂(6)的一端连接，所述第一回形针固定臂(5)和第二回形针固定臂(6)位于第一别针固定臂(2)和第二别针固定臂(3)之间的区域内且第二回形针固定臂(6)的另一端悬空，所述固定卡扣(8)固定在第一别针固定臂(2)上且靠近固定壳(1)，所述第一回形针固定臂(5)和第二回形针固定臂(6)与被夹持物接触的面上设置有防压痕垫(9)。

2.根据权利要求1所述的回形别针，其特征是：所述固定卡扣(8)的外形为空心圆柱体，固定卡扣(8)的表面设置有缺口(801)，所述缺口(801)的宽度小于第二回形针固定臂(6)的直径。

3.根据权利要求1所述的回形别针，其特征是：所述防压痕垫(9)上与被夹持物接触的面上设置有防滑颗粒(901)。

说明书

技术领域

本实用新型属于文具技术领域，具体地说，涉及一种回形别针。

背景技术

在生活中使用曲别针和回形针的场景非常多，有时甚至两者需要同时使用，若同时携带回形针和别针势必造成携带和分类不便，同时现有的回形针固定效果一般都不理想，而且还会对所固定的物品表面造成压痕。

实用新型内容

针对现有技术中上述的不足，本实用新型提供一种回形别针。

为了达到上述目的，本实用新型采用的解决方案是：提供一种回形别针，包括固定壳、第一别针固定臂、第二别针固定臂、别针连接桥、第一回形针固定臂、第二回形针固定臂、回形针连接桥、固定卡扣，第一别针固定臂的一端与固定壳固定连接，第二别针固定臂的一端为针头状且与固定壳活动连接，第一别针固定臂和第二别针固定臂的另一端通过别针连接桥，第一回形针固定臂的一端固定在固定壳内，第一回形针固定臂的另一端通过回形针连接桥与第二回形针固定臂的一端连接，第一回形针固定臂和第二回形针固定臂位于第一别针固定臂和第二别针固定臂之间的区域内且第二回形针固定臂的另一端悬空，固定卡扣固定在第一别针固定臂上且靠近固定壳，第一回形针固定臂和第二回形针固定臂与别夹持物接触的面上设置有防压痕垫。

进一步，固定卡扣的外形为空心圆柱体，固定卡扣的表面设置有缺口，缺口的宽度小于第二回形针固定臂的直径。

进一步，防压痕垫上与被夹持物接触的面上设置有防滑颗粒。

本实用新型的有益效果是：曲别针和别针有机地结合在一起实现了一物多用的功能，通过设置固定卡扣可使本实用新型在夹持物品的夹紧力更大，固定效果更好，同时通过设置防压痕垫不仅可以减小本实用新型与被夹持物接触面的压强进而减少被夹持物表面的压痕，还能增大本实用新型与被夹持物接触面的摩擦力，从而进一步加强固定效果，防止被夹持物滑落。

附图说明

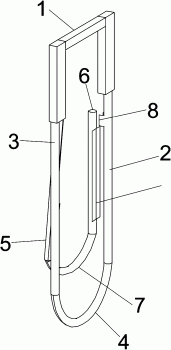

图1为为本实用新型的示意图；

图2为本实用新型的正视图；

图3为固定卡扣的示意图。

图4为防压痕片的示意图；

附图中：1、固定壳；2、第一别针固定臂；3、第二别针固定臂；4、别针连接桥；5、第一回形针固定臂；6、第二回形针固定臂；7、回形针连接桥；8、固定卡扣；801、缺口；9、防压痕片；901、防滑颗粒。

具体实施方式

以下结合附图对本实用新型作进一步描述：

本实用新型提供，如图1-4所示，提供了一种回形别针，包括固定壳1、第一别针固定臂2、第二别针固定臂3、别针连接桥4、第一回形针固定臂5、第二回形针固定臂6、回形针连接桥7、固定卡扣8，第一别针固定臂2的一端与固定壳1固定连接，第二别针固定臂3的一端为针头状且与固定壳1活动连接，第一别针固定臂2和第二别针固定臂3的另一端通过别针连接桥4，第一回形针固定臂5的一端固定在固定壳1内，第一回形针固定臂5的另一端通过回形针连接桥7与第二回形针固定臂6的一端连接，第一回形针固定臂5和第二回形针固定臂6位于第一别针固定臂2和第二别针固定臂3之间的区域内且第二回形针固定臂6的另一端悬空，固定卡扣8固定在第一别针固定臂2上且靠近固定壳1，第一回形针固定臂5和第二回形针固定臂6与别夹持物接触的面上设置有防压痕垫9。

本实用新型的优化实施例中，固定卡扣8的外形为空心圆柱体，固定卡扣8的表面设置有缺口801，缺口801的宽度小于第二回形针固定臂6的直径，第二回形针固定臂6可通过缺口801套装在固定卡扣8内，起到固定第二回形针固定臂6的作用。

本实用新型的优化实施例中，防压痕垫9上与被夹持物接触的面上设置有防滑颗粒901，防滑颗粒901可增大防压痕垫9与被夹持物的摩擦力，进而使本实用新型的夹持效果更牢固。

以上所述实施例仅表达了本实用新型的具体实施方式，其描述较为具体和详细，但并不能因此而理解为对本实用新型专利范围的限制。应当指出的是，对于本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变形和改进，这些都属于本实用新型的保护范围。
