专利摘要

本实用新型提供了一种带有吸墨器的钢笔，包括：吸墨器，所述吸墨器包括缸体、活塞、活塞拉杆和控制拉杆；所述缸体为中空柱状体；所述活塞的外壁的形状与所述缸体的内壁的形状匹配，所述活塞与所述缸体密闭滑动配合；所述活塞拉杆与所述活塞固定连接；所述控制拉杆的一端与所述活塞拉杆转动连接，所述控制拉杆的另一端固定连接有提拉部，所述提拉部的形状与所述缸体的外壁的形状匹配，所述控制拉杆能够转动至所述提拉部与所述缸体的外壁贴紧配合的位置。笔身，所述笔身固定设置在所述缸体靠近所述活塞的一端。这种带有吸墨器的钢笔用吸墨器来存储墨水，极大地提高了钢笔的墨水存储量；吸墨器在吸满墨水后可以将控制拉杆折叠，让吸墨器的整体长度减小，方便使用者的存储和携带。

权利要求

1.一种带有吸墨器的钢笔，其特征在于，包括：

吸墨器，所述吸墨器包括缸体、活塞、活塞拉杆和控制拉杆；

所述缸体为中空柱状体；

所述活塞的外壁的形状与所述缸体的内壁的形状匹配，所述活塞与所述缸体密闭滑动配合；

所述活塞拉杆与所述活塞固定连接；

所述控制拉杆的一端与所述活塞拉杆转动连接，所述控制拉杆的另一端固定连接有提拉部，所述提拉部的形状与所述缸体的外壁的形状匹配，所述控制拉杆能够转动至所述提拉部与所述缸体的外壁贴紧配合的位置；

笔身，所述笔身固定设置在所述缸体靠近所述活塞的一端。

2.如权利要求1所述的一种带有吸墨器的钢笔，其特征在于：

所述控制拉杆远离所述提拉部的一端螺旋可拆卸固定有垂直于所述控制拉杆的连接杆，所述连接杆远离所述控制拉杆的一端固定设置有转轴；

所述活塞拉杆远离所述活塞的一端凸起有两个连接部，两个所述连接部上均设有通孔，两个所述通孔的轴线方向相同；

所述连接杆远离所述控制拉杆的一端位于两个所述连接部之间，所述转轴与两个所述通孔转动配合。

3.如权利要求2所述的一种带有吸墨器的钢笔，其特征在于：

所述缸体靠近所述活塞的一端沿自身长度方向延伸并且收缩形成吸墨口，所述吸墨口的面积小于所述活塞的截面面积，所述吸墨口上固定设置有沿所述缸体的长度方向设置的吸墨管；

所述笔身的一端设有进墨管，所述进墨管插入所述吸墨管内并且与所述吸墨管螺纹连接。

4.如权利要求3所述的一种带有吸墨器的钢笔，其特征在于：

所述笔身内设有按压泵和存墨室，所述按压泵包括进液口和出液口；

所述进墨管所述进液口固定连接，所述进液口与所述进墨管连通，

所述出液口与所述存墨室固定连接，所述存墨室与所述出液口连通。

5.如权利要求4所述的一种带有吸墨器的钢笔，其特征在于：

所述缸体靠近所述活塞拉杆的一端固定设置有限位塞，所述限位塞的截面面积大于所述活塞拉杆的截面面积，所述限位塞的截面面积小于所述活塞的截面面积。

说明书

技术领域

本实用新型涉及文具领域，尤其涉及一种带有吸墨器的钢笔。

背景技术

钢笔因为其独特的书写效果，被众多使用者所喜爱。但是现有技术中的钢笔一般都是将墨水存储在自带的存储袋中，墨水的存储量有限，而墨水盒的携带又不太方便，这就对那些需要长时间使用钢笔的用户带来了困扰。此外，钢笔在吸墨水的时候，需要将笔头浸入墨水中，吸取完后需要对笔头和笔身进行清洁工作，非常不方便。因此，需要发明一种携带有吸墨器的钢笔。

实用新型内容

本实用新型要解决的技术问题是：为了解决现有技术中钢笔墨水不耐用的问题，本实用新型提供了一种带有吸墨器的钢笔来解决上述问题。

本实用新型解决其技术问题所采用的技术方案是：一种带有吸墨器的钢笔，其特征在于，包括：

吸墨器，所述吸墨器包括缸体、活塞、活塞拉杆和控制拉杆；

所述缸体为中空柱状体；

所述活塞的外壁的形状与所述缸体的内壁的形状匹配，所述活塞与所述缸体密闭滑动配合；

所述活塞拉杆与所述活塞固定连接；

所述控制拉杆的一端与所述活塞拉杆转动连接，所述控制拉杆的另一端固定连接有提拉部，所述提拉部的形状与所述缸体的外壁的形状匹配，所述控制拉杆能够转动至所述提拉部与所述缸体的外壁贴紧配合的位置；

笔身，所述笔身固定设置在所述缸体靠近所述活塞的一端。

作为优选，所述控制拉杆远离所述提拉部的一端螺旋可拆卸固定有垂直于所述控制拉杆的连接杆，所述连接杆远离所述控制拉杆的一端固定设置有转轴；

所述活塞拉杆远离所述活塞的一端凸起有两个连接部，两个所述连接部上均设有通孔，两个所述通孔的轴线方向相同；

所述连接杆远离所述控制拉杆的一端位于两个所述连接部之间，所述转轴与两个所述通孔转动配合。

作为优选，所述缸体靠近所述活塞的一端沿自身长度方向延伸并且收缩形成吸墨口，所述吸墨口的面积小于所述活塞的截面面积，所述吸墨口上固定设置有沿所述缸体的长度方向设置的吸墨管；

所述笔身的一端设有进墨管，所述进墨管插入所述吸墨管内并且与所述吸墨管螺纹连接。

作为优选，所述笔身内设有按压泵和存墨室，所述按压泵包括进液口和出液口；

所述进墨管所述进液口固定连接，所述进液口与所述进墨管连通，

所述出液口与所述存墨室固定连接，所述存墨室与所述出液口连通。

作为优选，所述缸体靠近所述活塞拉杆的一端固定设置有限位塞，所述限位塞的截面面积大于所述活塞拉杆的截面面积，所述限位塞的截面面积小于所述活塞的截面面积。

本实用新型的有益效果是，这种带有吸墨器的钢笔用吸墨器来存储墨水，极大地提高了钢笔的墨水存储量；吸墨器在吸满墨水后可以将控制拉杆折叠，让吸墨器的整体长度减小，方便使用者的存储和携带；吸墨器和笔身连接后，使用者可以通过按压的方式将吸墨器中的墨水转移至存墨室中供钢笔使用，不需要使用者进行墨水的吸取和钢笔的清洁工作。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

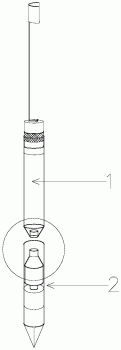

图1是本实用新型的一种带有吸墨器的钢笔的最优实施例的结构示意图。

图2是图1的局部结构示意图。

图3是本实用新型的一种带有吸墨器的钢笔的吸墨器的结构示意图。

图4是图3的局部结构示意图。

图5是本实用新型的一种带有吸墨器的钢笔的吸墨器的结构示意图。

图6是图5的局部结构示意图。

图7是本实用新型的一种带有吸墨器的钢笔的笔身的结构示意图。

图8是控制拉杆和连接杆的连接关系示意图。

图中1、吸墨器，101、缸体，1011、吸墨管，102、控制拉杆，1021、连接杆，1022、提拉部，103、活塞拉杆，1031、连接部，104、活塞，105、限位塞，2、笔身，201、进墨管，202、按压泵，203、存墨室。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性。在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。此外，在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

如图1～6所示，本实用新型提供了一种带有吸墨器的钢笔，其特征在于，包括吸墨器1和笔身2。

吸墨器1包括缸体101、活塞104、活塞拉杆103、限位塞105和控制拉杆102。

缸体101的形状为中空的圆柱体，缸体101内部设有用于存储墨水的容腔。缸体101采用透明材质制作而成，缸体101的制作材质可以是透明塑料或者是透明玻璃。透明材质能够让使用者更加直观的观察到墨水的储存量，能够及时提醒使用者添加墨水。

活塞104的形状和大小与缸体101的内壁的形状和大小匹配，活塞104位于缸体101内部的容腔内，活塞104与缸体101密闭滑动配合。

缸体101靠近活塞104的一端沿自身长度方向延伸并且收缩形成吸墨口，吸墨口上固定设置有沿缸体101的长度方向设置的吸墨管1011，吸墨管1011为圆管。吸墨口的面积小于活塞104的截面面积，吸墨口能够阻止活塞104从吸墨口掉落。吸取墨水时，使用者只需要将吸墨口部分插入墨水中就能够吸取墨水，不需要将缸体101的部分插入墨水中，减少了使用者的清洁压力。

活塞拉杆103的形状为圆柱体，活塞拉杆103与活塞104固定连接。活塞拉杆103的截面面积小于缸体101的截面面积，当活塞104在缸体101内滑动时，活塞拉杆103不与缸体101内壁接触，减小了活塞104在滑动过程中的受到的阻力。

控制拉杆102的一端螺纹可拆卸连接有垂直于控制拉杆102的连接杆1021，连接杆1021远离控制拉杆102的一端固定连接有一根转轴，转轴由不锈钢制作而成。活塞拉杆103远离活塞104的一端凸起有两个连接部1031，两个连接部1031上均设置有通孔。两个通孔的轴线方向相同。连接杆1021远离控制拉杆102的一端位于两个连接部1031之间，转轴的两端分别插入两个通孔内，转轴与两个连接部1031转动连接。

控制拉杆102的另一端穿过限位塞105向外伸出，控制拉杆102的另一端固定连接有提拉部1022。提拉部1022为由一块矩形件弯曲形成的与缸体101的外壁匹配的弧面，提拉部1022能够方便使用者操作控制拉杆102。吸满墨水后，提拉部1022能够随着控制拉杆102转动至与缸体101的外壁贴紧设置的位置。

限位塞105固定设置在缸体101靠近活塞拉杆103的一端，限位塞105的形状为中空的圆柱体。限位塞105的外壁上设有螺纹，缸体101的一端的内壁上设有螺纹，限位塞105与缸体101的一端螺纹连接。限位塞105与缸体101螺纹连接，方便使用者拆卸限位塞105并对吸墨器1的内部结构进行清洗。限位塞105的截面面积小于活塞104的截面面积，限位塞可以阻止活塞105从缸体内运动出去。限位塞105的截面面积大于活塞拉杆103的截面面积，活塞拉杆103的长度大于限位塞105的长度，限位塞105在活塞104与限位塞105贴紧设置时让连接杆1021与活塞拉杆103的连接处位于缸体101外，方便控制拉杆102转动。

吸墨器1的使用过程如下：当吸墨器1内没有墨水时，控制拉杆102设置在缸体101内部的容腔内，提拉部1022位于缸体101外部。使用者将吸墨器1竖直伸入墨水盒中，将朝下的吸墨口浸入墨水中，然后向上拉提拉部1022。提拉部1022带动控制拉杆102，控制拉杆102带动活塞拉杆103，活塞拉杆103带动活塞104沿着缸体101向上运动。由于内外的压力差，墨水将被大气压从吸墨口压进位于活塞104下方的容腔内。

当吸墨器1内装满墨水时，活塞104贴紧限位塞105设置，活塞拉杆103从限位塞105中穿过。此时活塞拉杆103远离活塞104的一端位于缸体101上端，控制拉杆102也沿缸体101的长度方向设置在缸体101上方。使用者可以转动控制拉杆102，让控制拉杆102从缸体101上方转动至缸体101的一侧，让弯折的开口朝向缸体101的外壁的提拉部1022与缸体101贴紧设置。使用者可以同时使用多个吸墨器1来存储墨水，折叠式的控制拉杆102可以方便使用者存储和携带装满墨水的吸墨器1，为使用者提供方便。

笔身2包括笔头、存墨室203、按压泵202和进墨口。

笔头设置在笔身2的一端，进墨管201为笔身2的另一端突起的圆管，吸墨管1011的内壁上设有螺纹，进墨管201的外壁上设有螺纹，进墨管201与吸墨管1011螺纹连接。

按压泵202设置在笔尖与进墨管201之间，按压泵202包括进液口和出液口，进液口与进墨口连通。存墨室203设置在笔尖与按压泵202之间，存墨室203的一端与出液口连通，存墨室203的另一端与笔尖连通。

使用者在将吸墨器1安装至笔身2上时，先将提拉部1022与缸体101的外壁分离，再让控制拉杆102绕连接杆1021与活塞拉杆103的连接处翻折180°，最后将提拉杆从连接杆1021上逆时针旋转拆卸。控制拉杆102拆卸完成后，使用者只需要将进墨管201插入吸墨管1011中，再顺时针旋转就可以将吸墨器1固定至笔身2上。当进墨管201插入吸墨管1011中后，吸墨器1靠近吸墨管1011的一端也会插入笔身2靠近进墨管201的一端，这种设计让钢笔更具有整体性，也能够对吸墨管1011和进墨管201的连接处起到一定的保护作用。

笔身2和吸墨器1安装完毕后，使用者以笔身2在上，吸墨器1在下的方向放置钢笔，然后一只手抓紧笔身2，另一只手抓紧吸墨器1，两只手相互按压，让吸墨器1中的墨水随着按压泵202的工作进入存墨室203内。等到存墨室203内进入足量的墨水后，使用者就可以停止按压，使用钢笔。

根据另外的实施例，拆卸下来的控机拉杆可以通过提拉部1022设置在吸墨器1的外壁上，这样可以避免控制拉杆102因为乱扔而丢失的情况发生。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对所述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
