专利摘要

本申请公开一种自动串叶子装置，包括机架，机架上安装有底线盒、两个滚轴、机头，机头中安装有电动机一，电动机一的输出轴上同轴依次安装有带轮一和凸轮，带轮一通过皮带一带动带轮二；凸轮的近端接触滚轮，滚轮安装在滚轮架上，滚轮架的下方安装有针杆，针杆的下方伸出机头的机头外壳后安装针，针头上设置有针孔，滚轮架与外壳之间安装有弹簧；带轮二通过皮带二带动安装在针下方的带轮三，带轮三的轴上固定安装摆梭托架，摆梭托架位于底线盒内，摆梭托架上固定安装梭床，梭床上活动安装摆梭，摆梭内安装有梭芯，摆梭由摆梭托架带动，两个滚轴之间安装有输送带。本申请能代替人工，且效率高，制造成本较低，便于推广应用。

权利要求

1.一种自动串叶子装置，其特征在于，包括机架，所述机架上安装有底线盒、两个滚轴、机头，所述机头中安装有电动机一、带轮二，所述电动机一的输出轴上同轴依次安装有带轮一和凸轮，所述带轮一通过皮带一带动带轮二；所述凸轮的近端接触滚轮，所述滚轮安装在滚轮架上，所述滚轮架的下方固定安装有针杆，所述针杆的下方固定安装针，所述针头上设置有针孔，所述滚轮架与外壳之间安装有弹簧；所述带轮二通过皮带二带动安装在针下方的带轮三，带轮三的轴上固定安装摆梭托架，带轮三、摆梭托架位于底线盒内，摆梭托架上固定安装梭床，梭床上活动安装摆梭，所述摆梭内安装有梭芯，所述摆梭由摆梭托架带动，所述两个滚轴之间安装有输送带。

2.根据权利要求1所述的自动串叶子装置，其特征在于，所述机头上设置有压杆，所述压杆的下部穿出机头后安装压轮；所述压杆的上部设置有螺纹，并安装有与螺纹配合的螺帽，所述螺帽位于机头外壳上方。

3.根据权利要求2所述的自动串叶子装置，其特征在于，所述输送带上放置有压板，所述压板上设置有与压轮相配合的压槽。

4.根据权利要求3所述的自动串叶子装置，其特征在于，所述机架上安装有线筒支架，所述机头外壳上设置有线支架和电动机一的插座。

5.根据权利要求4所述的自动串叶子装置，其特征在于，所述线支架包括安装在机头外壳上的支柱，所述支柱上套有线托，所述线托为葫芦状。

说明书

技术领域

本申请属于农业技术领域，具体涉及一种自动串叶子装置。

背景技术

在经济作物种植时，有些植物的叶子需要晾晒，如雪茄叶在晾晒前需要把叶子串好,目前采用较多的是人工手工串，不仅费力，而且效率较低，碰到阴雨天来不及晾晒，可能损失巨大，这就要求摘下来的叶子要及时串出晾晒。

缝纫机的线圈缝合原理早已进入了成熟期，若能将缝纫机缝合织物的技术应用到农作物串叶子当中，将为农民朋友带来较大的效益。

实用新型内容

为解决先有技术中存在的问题，本申请提供一种能代替人工，且效率高的自动串叶子装置。

为实现上述目的，本实用新型采用以下技术方案：

一种自动串叶子装置，包括机架，所述机架上安装有底线盒、两个滚轴、机头，所述机头中安装有电动机一、带轮二，所述电动机一的输出轴上同轴依次安装有带轮一和凸轮，所述带轮一通过皮带一带动带轮二；所述凸轮的近端接触滚轮，所述滚轮安装在滚轮架上，所述滚轮架的下方固定安装有针杆，所述针杆的下方固定安装针，所述针头上设置有针孔，所述滚轮架与外壳之间安装有弹簧；所述带轮二通过皮带二带动安装在针下方的带轮三，带轮三的轴上固定安装摆梭托架，带轮三、摆梭托架位于底线盒内，摆梭托架上固定安装梭床，梭床上活动安装摆梭，所述摆梭内安装有梭芯，所述摆梭由摆梭托架带动，所述两个滚轴之间安装有输送带。

进一步地，所述机头上设置有压杆，所述压杆的下部穿出机头，并安装有压轮；所述压杆的上部设置有螺纹，并安装有与螺纹配合的螺帽，所述螺帽位于机头外壳上方。

进一步地，所述输送带上放置有压板，所述压板上设置有与压轮相配合的压槽。

作为本实用新型的另一种方案，所述动力装置为传送带上安装的手把。

进一步地，所述动力装置为安装在机架上的电动机二和控制电动机二的控制器，所述控制器上设置有打开和关闭电动机二的按钮。

进一步地，所述机架上安装有线筒支架，所述机头外壳上设置有线支架和电动机一的插座。

进一步地，所述线支架包括安装在机头外壳上的支柱，所述支柱上套有线托，所述线托为葫芦状。

附图说明

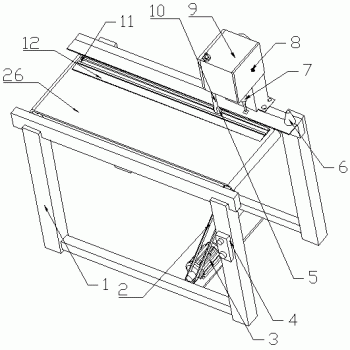

图1为本实用新型角度一的结构示意图；

图2为本实用新型角度二的结构示意图；

图3为本实用新型角度三的结构示意图；

图4本实用新型角度三中A的放大图；

图5本实用新型角度四的放大图；

图6本实用新型角度四中B的放大图；

图7本实用新型中线支架的结构示意图；

图8本实用新型串叶子的原理示意图一；

图9本实用新型串叶子的原理示意图二；

图10本实用新型串叶子的原理示意图三；

其中，1-机架1，2-皮带三，3-电动机二，4-控制器，5-压轮，6-线筒支架，7-针杆，8-线支架，9-机头外壳，10-压杆，11-压槽，12-压板，13-插座，14-窗口，15-电动机一，16-凸轮，17-皮带一，18-带轮二，19-皮带二，20-针，21-针孔，22-弹簧，23-针杆，24-滚轮架，25-滚轮，26-输送带，27-底线盒，28-梭芯，29-摆梭，30-底线，31-面线，32-织物，33-线托，34-支柱。

具体实施方式

下面根据附图对本申请做进一步的讲解与说明。

如图1-图9所示，一种自动串叶子装置，包括机架1，所述机架1上安装有两个滚轴、机头、底线盒。如图4-6所示，所述机头中安装有电动机一15，所述电动机一15的输出轴上同轴依次安装有带轮一和凸轮16，所述带轮一通过皮带一17带动带轮二18；所述凸轮16的近端接触滚轮25，所述滚轮25安装在滚轮架24上。所述滚轮架24的下方安装有针杆23，所述针杆23的下方伸出机头的机头外壳9后安装针20，所述针20头上设置有针孔21，凸轮16可以把圆周运动转化为针20的直线往复运动。所述滚轮架24与外壳之间安装有弹簧22，以便针20做上下运动；所述带轮二18通过皮带二19带动安装在针20下方底线盒27中安装的带轮三，带轮三的轴上固定安装摆梭29托架，摆梭托架位于底线盒27内，底线盒27位于针20的正下方，摆梭29托架上固定安装梭床，梭床上活动安装摆梭29，所述摆梭29内安装有梭芯28，所述摆梭29由摆梭托架带动，所述两个滚轴之间安装有输送带26，梭芯28上缠绕的为底线，如同缝纫机的底线安装技术。

所述机头上设置有压杆10，所述压杆10的下部穿出机头，并安装有压轮5；所述压杆10的上部设置有螺纹，并安装有与螺纹配合的螺帽，所述螺帽位于机头外壳9上方。所述输送带26上放置有压板12，所述压板12上设置有与压轮5相配合的压槽11。如图1所示，动力装置为安装在机架1上的电动机二3和控制电动机二3的控制器4，所述控制器4上设置有打开和关闭电动机二3的按钮，电机二3通过皮带三2带动输送带26。所述机架1上安装有线筒支架6，所述机头外壳9上设置有线支架8、电动机一15的插座13和窗口14，窗口14用于电动机15的散热。如图7所示，线支架8包括安装在机头外壳9上的支柱，所述支柱上套有线托，所述线托为葫芦状。电动机一15和电动机二3的电压为220V。

作为本申请的另外一种结构，所述动力装置为传送带上安装的手把，将传送带的运动制备成由人工把持手把并进行摇动，以达到驱动传送带的目的。

本申请的工作及原理如下所示

如图1所示，将待串叶子依次左右压边叠放在输送带26上，然后将压板12放在待串叶子上，并使待串叶子要串的位置随着电动机二3的运转能置于压轮5和针7之间的位置，压轮5卡进卡槽12内，输送带26向右运动。如图8所示，当针的尖端穿过待串叶子时，面线31在一面向另一面拉出一个小线圈，如图9所示，待串叶子下面的摆梭29会抓住这个线圈，如图9所示，然后将面线31形成的一个线圈包住梭芯28上的底线30。串叶子的原理与缝纫机缝制织物的原理相同。
