专利摘要

专利摘要

一种雾化式内燃机喷油系统的运维方法，所述电磁阀包括阀体、喷筒、延伸部、喷射孔、凸起、阀瓣、泄压通道、接头、锯齿部、电磁线圈、托架、外延端子、检测通道、油缸、进油通道、进油管、线圈外壳、阀杆内孔、导套、阀杆、钢球、接头通道、收缩部、活塞、活塞上孔、活塞左孔、活塞右孔、堵头、第一弹簧、L形座、第二弹簧、燃烧室、粗滤器、精滤器。入库前选择压力油时，根据季节温度选择不同型号的压力油，冬季使用‑10号燃油，夏季使用0号或者10号燃油；粗滤器定期更换时间为两年，精滤器定期更换时间为一年，每半年拆卸下所述电磁阀，对燃烧室进行清洗，对导油槽、阀杆内孔进行清洗，对所述密封圈进行检查有无压痕或划痕，若有压痕或划痕进行修复，若有磨损进行更换。

权利要求

1.一种雾化式内燃机喷油系统的运维方法，所述喷油系统包括电磁阀、油箱、燃烧室、粗滤器、精滤器；所述电磁阀包括阀体、喷筒、延伸部、喷射孔、凸起、阀瓣、泄压通道、接头、锯齿部、电磁线圈、托架、外延端子、检测通道、油缸、进油通道、进油管、线圈外壳、阀杆内孔、导套、阀杆、钢球、接头通道、收缩部、活塞、活塞上孔、活塞左孔、活塞右孔、堵头、第一弹簧、L形座、第二弹簧；其特征在于：阀体下方具有收口形成阀座，阀瓣与阀座配合，阀瓣与阀座之间设有密封圈，阀瓣的直径大于阀座开口直径，阀瓣的直径小于阀体内腔的直径；阀瓣上方与阀杆连接，阀瓣下方向下延伸形成副阀杆部分，副阀杆部分径向向外延伸出凸起，喷筒上设有行程槽，所述凸起与喷筒上的行程槽配合，所述行程槽呈螺旋状，随着副阀杆的移动，凸起在行程槽中抬升，以致喷筒旋转，所述喷筒下方设有延伸出阀体的延伸部，延伸部下方设有锥形部分，所述锥形部分上设有若干喷射孔；所述喷筒上除行程槽外，还设有导油槽，所述导油槽呈螺旋状从所述喷筒上端延伸到所述喷筒的内腔中；入库前选择压力油时，根据季节温度选择不同型号的压力油，冬季使用-10号燃油，夏季使用0号或者10号燃油；粗滤器定期更换时间为两年，精滤器定期更换时间为一年，每半年拆卸下所述电磁阀，对燃烧室进行清洗，对导油槽、阀杆内孔进行清洗，对所述密封圈进行检查有无压痕或划痕，若有压痕或划痕进行修复，若有磨损进行更换；所述阀体的内腔上方设有导套，所述导套左侧设有泄压通道，所述泄压通道左侧设有接头，所述接头左侧上方设有接头通道，所述接头右侧设有收缩部，所述收缩部中容纳有钢球，所述钢球通过弹簧与接头连接；定期打开接头，对阀体内腔进行简单清洗，排出沉淀和堆积的杂质；检查所述钢球是否磨损并及时进行更换，检查所述弹簧是否弹力下降并及时更换，检查所述接头通道是否堵塞并及时清洗；所述阀杆由磁性材料制成，其中设有阀杆内孔，所述阀杆内孔从阀杆上端延伸到阀杆右端连通阀体内腔，所述阀杆上端设有第一弹簧，所述阀杆两端设有L形托架，托架中容纳所述电磁线圈，电磁线圈外侧设有线圈外壳，所述线圈外壳外侧设有锯齿部；所述电磁线圈上方设有外延端子，所述外延端子上方设有油缸，所述油缸中设有检测通道和进油通道，所述进油通道与进油管连接，所述油缸中容纳有活塞，所述活塞中设有活塞上孔、活塞左孔、活塞右孔，活塞上孔与进油通道连接，活塞上孔向下延伸分支出活塞左孔、活塞右孔，所述活塞下部设有堵头，所述活塞下方设有第二弹簧，所述第二弹簧下方设有L形座，所述L形座下方设有所述第一弹簧；定期更换所述第一弹簧，防止喷油压力下降，定期更换所述第二弹簧，防止喷油压力下降以及预计外的油路中断；如出现故障，用万用表诊断电磁线圈是否正常；用万用表测量所述外延端子与对应电路间的电阻，看其是否与标称电阻值符合；如电阻值相差过大，则说明电磁线圈有故障。

2.根据权利要求1所述的一种雾化式内燃机喷油系统的运维方法，其特征在于：所述阀杆上还设有行程限位结构，当阀杆向上移动时限制阀杆行程。

3.根据权利要求2所述的一种雾化式内燃机喷油系统的运维方法，其特征在于：所述行程限位结构是短柱，当阀杆向上移动时与所述阀体接触以限制阀杆行程。

4.根据权利要求2所述的一种雾化式内燃机喷油系统的运维方法，其特征在于：所述行程限位结构是卡环，当阀杆向上移动时与所述阀体接触以限制阀杆行程。

5.根据权利要求1所述的一种雾化式内燃机喷油系统的运维方法，其特征在于：所述喷射孔包括径向孔和竖向孔。

6.根据权利要求1所述的一种雾化式内燃机喷油系统的运维方法，其特征在于：在闭合状态，所述凸起位于所述行程槽的下端，在开启状态，所述凸起位于所述行程槽的上端。

7.根据权利要求1所述的一种雾化式内燃机喷油系统的运维方法，其特征在于：所述线圈外壳采用塑料制成。

8.根据权利要求1所述的一种雾化式内燃机喷油系统的运维方法，其特征在于：所述行程槽和所述导油槽倾斜度不同。

说明书

技术领域

本发明涉及内燃机喷油系统相关领域，具体涉及一种雾化式内燃机喷油系统的运维方法。

背景技术

内燃机广泛应用在现有技术中，如交通运输、大型设备运转等领域都广为使用，其中会应用到喷油系统，喷油系统通过液压流路、电磁阀、针阀等设备将油液送入燃烧室中进行燃烧。

在实际使用中，现有喷油系统存在以下问题：

1、在喷射过程中，难免会产生喷射不均匀导致燃烧不充分的问题，对此，部分现有技术中采用了雾化的方式，然而现有技术中的雾化结构往往比较复杂，成本高，例如使用热交换器等零部件进行雾化，热交换器的安装结构比较复杂，使用诸多限制。

2、现有技术电磁阀中由于堵塞或者压力波动，油腔存在过压的情况，有时无法及时泄压。

3、现有技术中存在清理油腔的需求，然而运维时难以进行清理。

4、现有技术电磁阀中由于供油偏差发生较大供油压力时，容易发生水击。

5、现有技术的电磁线圈结构难以同时兼顾牢固、通磁量大、节省材料的问题。

6、现有技术喷油系统及其电磁阀运维不力，难以保持长久使用寿命。

发明内容

为了克服上述问题，本发明提出同时解决上述多种问题的阀。

本发明解决其技术问题所采用的技术方案是：一种雾化式内燃机喷油系统的运维方法，所述喷油系统包括电磁阀、油箱、燃烧室、粗滤器、精滤器；所述电磁阀包括阀体、喷筒、延伸部、喷射孔、凸起、阀瓣、泄压通道、接头、锯齿部、电磁线圈、托架、外延端子、检测通道、油缸、进油通道、进油管、线圈外壳、阀杆内孔、导套、阀杆、钢球、接头通道、收缩部、活塞、活塞上孔、活塞左孔、活塞右孔、堵头、第一弹簧、L形座、第二弹簧；阀体下方具有收口形成阀座，阀瓣与阀座配合，阀瓣与阀座之间设有密封圈，阀瓣的直径大于阀座开口直径，阀瓣的直径小于阀体内腔的直径；阀瓣上方与阀杆连接，阀瓣下方向下延伸形成副阀杆部分，副阀杆部分径向向外延伸出凸起，所述凸起与喷筒上的行程槽配合，所述行程槽呈螺旋状，随着副阀杆的移动，凸起在行程槽中抬升，以致喷筒旋转，所述喷筒下方设有延伸出阀体的延伸部，延伸部下方设有锥形部分，所述锥形部分上设有若干喷射孔；所述喷筒上除行程槽外，还设有导油槽，所述导油槽呈螺旋状从所述喷筒上端延伸到所述喷筒的内腔中；入库前选择压力油时，根据季节温度选择不同型号的压力油，冬季使用-10号燃油，夏季使用0号或者10号燃油；粗滤器定期更换时间为两年，精滤器定期更换时间为一年，每半年拆卸下所述电磁阀，对燃烧室进行清洗，对导油槽、阀杆内孔进行清洗，对所述密封圈进行检查有无压痕或划痕，若有压痕或划痕进行修复，若有磨损进行更换；所述阀体的内腔上方设有导套，所述导套左侧设有泄压通道，所述泄压通道左侧设有接头，所述接头左侧上方设有接头通道，所述接头右侧设有收缩部，所述收缩部中容纳有钢球，所述钢球通过弹簧与接头连接；定期打开接头，对阀体内腔进行简单清洗，排出沉淀和堆积的杂质；检查所述钢球是否磨损并及时进行更换，检查所述弹簧是否弹力下降并及时更换，检查所述接头通道是否堵塞并及时清洗；所述阀杆由磁性材料制成，其中设有阀杆内孔，所述阀杆内孔从阀杆上端延伸到阀杆右端连通阀体内腔，所述阀杆上端设有第一弹簧，所述阀杆两端设有L形托架，托架中容纳所述电磁线圈，电磁线圈外侧设有线圈外壳，所述线圈外壳外侧设有锯齿部；所述电磁线圈上方设有外延端子，所述外延端子上方设有油缸，所述油缸中设有检测通道和进油通道，所述进油通道与进油管连接，所述油缸中容纳有活塞，所述活塞中设有活塞上孔、活塞左孔、活塞右孔，活塞上孔与进油通道连接，活塞上孔向下延伸分支出活塞左孔、活塞右孔，所述活塞下部设有堵头，所述活塞下方设有第二弹簧，所述第二弹簧下方设有L形座，所述L形座下方设有所述第一弹簧；定期更换所述第一弹簧，防止喷油压力下降，定期更换所述第二弹簧，防止喷油压力下降以及预计外的油路中断；如出现故障，用万用表诊断电磁线圈是否正常；用万用表测量所述外延端子与对应电路间的电阻，看其是否与标称电阻值符合；如电阻值相差过大，则说明电磁线圈有故障。

优选的，所述阀杆上还设有行程限位结构，当阀杆向上移动时限制阀杆行程。

优选的，所述行程限位结构是短柱，当阀杆向上移动时与所述阀体接触以限制阀杆行程。

优选的，所述行程限位结构是卡环，当阀杆向上移动时与所述阀体接触以限制阀杆行程。

优选的，所述喷射孔包括径向孔和竖向孔。

优选的，在闭合状态，所述凸起位于所述行程槽的下端，在开启状态，所述凸起位于所述行程槽的上端。

优选的，所述线圈外壳采用塑料制成。

优选的，所述行程槽和所述导油槽倾斜度不同。

本发明的有益效果是：

1、针对背景技术提出的第1点，调整了设计思路，不再寻求直接物理雾化，而是调整了喷嘴端的喷射结构，形成类似雾化的效果。

2、针对背景技术提出的第2、3点，在油腔侧上方设置了接头和压力开启结构。

3、针对背景技术第4点，采用了自压力调整封闭式活塞结构。

4、针对背景技术第5点，采用了锯齿式机构，同时兼顾牢固、通磁量大、节省材料的问题。

5、针对背景技术第6点，采用了系统的运维方法，科学合理的提升了使用寿命。

注：上述设计不分先后，每一条都使得本发明相对现有技术具有区别和显著的进步。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明电磁阀整体示意图。

图2是本发明接头结构局部图。

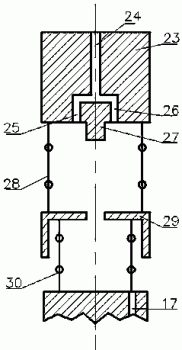

图3是本发明自压力调整封闭结构局部图。

图4是本发明导油槽行程槽结构图。

图5是本发明系统示意图。

图中，附图标记如下：

1、阀体2、喷筒2a、延伸部3、喷射孔3a、行程槽 3b、导油槽 4、凸起5、阀瓣6、泄压通道7、接头8、锯齿部 9、电磁线圈10、托架 11、外延端子12、检测通道13、油缸14、进油通道15、进油管16、线圈外壳 17、阀杆内孔 18、导套 19、阀杆 20、钢球 21、接头通道 22、收缩部 23、活塞 24、活塞上孔 25、活塞左孔 26、活塞右孔 27、堵头 28、第二弹簧 29、L形座 30、第一弹簧、31、燃烧室 32、粗滤器 33、精滤器。

具体实施方式

如图所示：一种雾化式内燃机喷油系统的运维方法，所述喷油系统包括电磁阀、油箱、燃烧室、粗滤器、精滤器；所述电磁阀包括阀体、喷筒、延伸部、喷射孔、凸起、阀瓣、泄压通道、接头、锯齿部、电磁线圈、托架、外延端子、检测通道、油缸、进油通道、进油管、线圈外壳、阀杆内孔、导套、阀杆、钢球、接头通道、收缩部、活塞、活塞上孔、活塞左孔、活塞右孔、堵头、第一弹簧、L形座、第二弹簧；阀体下方具有收口形成阀座，阀瓣与阀座配合，阀瓣与阀座之间设有密封圈，阀瓣的直径大于阀座开口直径，阀瓣的直径小于阀体内腔的直径；阀瓣上方与阀杆连接，阀瓣下方向下延伸形成副阀杆部分，副阀杆部分径向向外延伸出凸起，所述凸起与喷筒上的行程槽配合，所述行程槽呈螺旋状，随着副阀杆的移动，凸起在行程槽中抬升，以致喷筒旋转，所述喷筒下方设有延伸出阀体的延伸部，延伸部下方设有锥形部分，所述锥形部分上设有若干喷射孔；所述喷筒上除行程槽外，还设有导油槽，所述导油槽呈螺旋状从所述喷筒上端延伸到所述喷筒的内腔中。

入库前选择压力油时，根据季节温度选择不同型号的压力油，冬季使用-10号燃油，夏季使用0号或者10号燃油；粗滤器定期更换时间为两年，精滤器定期更换时间为一年，每半年拆卸下所述电磁阀，对燃烧室进行清洗，对导油槽、阀杆内孔进行清洗，对所述密封圈进行检查有无压痕或划痕，若有压痕或划痕进行修复，若有磨损进行更换；所述阀体的内腔上方设有导套，所述导套左侧设有泄压通道，所述泄压通道左侧设有接头，所述接头左侧上方设有接头通道，所述接头右侧设有收缩部，所述收缩部中容纳有钢球，所述钢球通过弹簧与接头连接。

定期打开接头，对阀体内腔进行简单清洗，排出沉淀和堆积的杂质；检查所述钢球是否磨损并及时进行更换，检查所述弹簧是否弹力下降并及时更换，检查所述接头通道是否堵塞并及时清洗；所述阀杆由磁性材料制成，其中设有阀杆内孔，所述阀杆内孔从阀杆上端延伸到阀杆右端连通阀体内腔，所述阀杆上端设有第一弹簧，所述阀杆两端设有L形托架，托架中容纳所述电磁线圈，电磁线圈外侧设有线圈外壳，所述线圈外壳外侧设有锯齿部；所述电磁线圈上方设有外延端子，所述外延端子上方设有油缸，所述油缸中设有检测通道和进油通道，所述进油通道与进油管连接，所述油缸中容纳有活塞，所述活塞中设有活塞上孔、活塞左孔、活塞右孔，活塞上孔与进油通道连接，活塞上孔向下延伸分支出活塞左孔、活塞右孔，所述活塞下部设有堵头，所述活塞下方设有第二弹簧，所述第二弹簧下方设有L形座，所述L形座下方设有所述第一弹簧。

定期更换所述第一弹簧，防止喷油压力下降，定期更换所述第二弹簧，防止喷油压力下降以及预计外的油路中断；如出现故障，用万用表诊断电磁线圈是否正常；用万用表测量所述外延端子与对应电路间的电阻，看其是否与标称电阻值符合；如电阻值相差过大，则说明电磁线圈有故障；所述阀杆上还设有行程限位结构，当阀杆向上移动时限制阀杆行程；所述行程限位结构是短柱，当阀杆向上移动时与所述阀体接触以限制阀杆行程；所述行程限位结构是卡环，当阀杆向上移动时与所述阀体接触以限制阀杆行程；所述喷射孔包括径向孔和竖向孔；在闭合状态，所述凸起位于所述行程槽的下端，在开启状态，所述凸起位于所述行程槽的上端；所述线圈外壳采用塑料制成。所述行程槽和所述导油槽倾斜度不同。

上列详细说明是针对本发明可行实施例的具体说明，该实施例并非用以限制本发明的专利范围，凡未脱离本发明所为的等效实施或变更，均应包含于本案的专利范围中。
