专利摘要

本实用新型公开了一种造波器，包括支撑腿，所述支撑腿分为第一柱体和第二柱体，所述第一柱体的侧壁上连接有驱动电机，所述驱动电机上连接有转轴，所述转轴的一端穿过第一柱体转动连接在第二柱体，所述转轴上穿插有转动辊，所述转动辊两侧的中心处对称设有两个第一安装槽，所述第一安装槽的侧壁上设有盒体，所述盒体上设有第二空腔，所述盒体的侧壁上均设有连通槽。本实用新型结构简单操作容易，通过第一连接杆、扇叶以及第二安装槽等结构的相互作用，使得实现第一次造波，通过配重装置、压块、第二空腔、弹簧以及滑动杆等结构的相互作用实现第二次造波，同时使得水流的轨迹更加的无规律增加水流之间的碰撞次数，提高造波效果。

权利要求

1.一种造波器，包括支撑腿（1），其特征在于，所述支撑腿（1）分为第一柱体和第二柱体，所述第一柱体的侧壁上连接有驱动电机，所述驱动电机上连接有转轴（2），所述转轴（2）的一端穿过第一柱体转动连接在第二柱体，所述转轴（2）上穿插有转动辊（3），所述转动辊（3）两侧的中心处对称设有两个第一安装槽（5），所述第一安装槽（5）的侧壁上设有盒体（4），所述盒体（4）上设有第二空腔（18），所述盒体（4）的侧壁上均设有连通槽（13），所述盒体（4）的侧壁上还设有第四安装槽（21），所述第四安装槽（21）上连接有滑动杆（20），所述滑动杆（20）上滑动连接有压块（17），所述压块（17）上设有配重装置（16），所述压块（17）的一侧设有弹簧（19），所述弹簧（19）绕接在滑动杆（20）上，所述弹簧（19）的一端连接在第四安装槽（21）的一侧，所述盒体（4）的底侧还对称设有输送管（15），所述第一安装槽（5）的两侧对称设有第二安装槽（8），所述第二安装槽（8）上连接有第一连接杆（6），所述第一连接杆（6）的一端设有固定装置（10），所述第一连接杆（6）的两侧对称设有第二连接杆（14），所述第二连接杆（14）的一端连接在第二安装槽（8）的侧壁上，所述第二连接杆（14）的侧壁上连接有固定销（11），所述固定销（11）上转动连接有转动叶（12）。

2.根据权利要求1所述的一种造波器，其特征在于,所述转动辊（3）上等间距设有多个第一空腔（9），每个所述第一空腔（9）呈锥形设置。

3.根据权利要求1所述的一种造波器，其特征在于，所述配重装置（16）包括第三安装槽，所述第三安装槽上设有多个配重块。

4.根据权利要求1所述的一种造波器，其特征在于，所述固定装置（10）包括螺纹杆，所述螺纹杆的一端穿过第一连接杆（6）并连接有摩擦板，所述摩擦板的一侧抵在扇叶（7）的一侧。

5.根据权利要求1所述的一种造波器，其特征在于，所述第二连接杆（14）和固定销（11）为一体成型。

说明书

技术领域

本实用新型涉及造波技术领域，尤其涉及一种造波器。

背景技术

造波技术是伴随着在实验水槽中实现海上环境的模拟而兴起的一门实验研究技术，是一种海洋开发应用技术。除风、流的模拟之外， 波浪的模拟也是极为重要的。在跳水用的水池中也有造波器，可以让运动员知道自己与水面的距离，好实现表演，但是传统的造波机利用转筒转动实现造波，这样的方式导致水流流动的轨迹一致，使得水流之间碰撞减小使得造波效果差，无法满足人们的需求。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，如：传统的造波机利用转筒转动实现造波，但是这样的造波效果差，无法满足人们的需求。

为了实现上述目的，本实用新型采用了如下技术方案：

一种造波器，包括支撑腿，所述支撑腿分为第一柱体和第二柱体，所述第一柱体的侧壁上连接有驱动电机，所述驱动电机上连接有转轴，所述转轴的一端穿过第一柱体转动连接在第二柱体，所述转轴上穿插有转动辊，所述转动辊两侧的中心处对称设有两个第一安装槽，所述第一安装槽的侧壁上设有盒体，所述盒体上设有第二空腔，所述盒体的侧壁上均设有连通槽，所述盒体的侧壁上还设有第四安装槽，所述第四安装槽上连接有滑动杆，所述滑动杆上滑动连接有压块，所述压块上设有配重装置，所述压块的一侧设有弹簧，所述弹簧绕接在滑动杆上，所述弹簧的一端连接在第四安装槽的一侧，所述盒体的底侧还对称设有输送管，所述第一安装槽的两侧对称设有第二安装槽，所述第二安装槽上连接有第一连接杆，所述第一连接杆的一端设有固定装置，所述第一连接杆的两侧对称设有第二连接杆，所述第二连接杆的一端连接在第二安装槽的侧壁上，所述第二连接杆的侧壁上连接有固定销，所述固定销上转动连接有转动叶。

优选的，所述转动辊上等间距设有多个第一空腔，每个所述第一空腔呈锥形设置。

优选的，所述配重装置包括第三安装槽，所述第三安装槽上设有多个配重块。

优选的，所述固定装置包括螺纹杆，所述螺纹杆的一端穿过第一连接杆并连接有摩擦板，所述摩擦板的一侧抵在扇叶的一侧。

优选的，所述第二连接杆和固定销为一体成型。

与现有技术相比，本实用新型的有益效果是：结构简单操作容易，通过第一连接杆、扇叶以及第二安装槽等结构的相互作用，使得实现第一次造波，通过配重装置、压块、第二空腔、弹簧以及滑动杆等结构的相互作用实现第二次造波，同时使得水流的轨迹更加的无规律增加水流之间的碰撞次数，提高造波效果。

附图说明

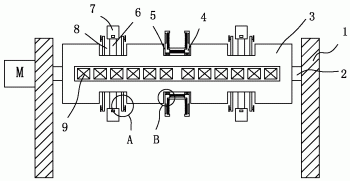

图1为本实用新型提出的一种造波器的正面结构示意图；

图2为图1中A的局部放大结构示意图；

图3为图1中B的局部放大结构示意图。

图中：1支撑腿、2转轴、3转动辊、4盒体、5第一安装槽、6第一连接杆、7扇叶、8第二安装槽、9第一空腔、10固定装置、11固定销、12转动叶、13连通槽、14第二连接杆、15输送管、16配重装置、17压块、18第二空腔、19弹簧、20滑动杆、21第四安装槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、 “外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-3，一种造波器，包括支撑腿1，支撑腿1分为第一柱体和第二柱体，第一柱体的侧壁上连接有驱动电机，驱动电机上连接有转轴2，转轴2的一端穿过第一柱体转动连接在第二柱体，转轴2上穿插有转动辊3，转动辊3上等间距设有多个第一空腔9，每个第一空腔9呈锥形设置，当转动辊3转动的时候可以在第一空腔9内存储一些水，转动过程中在从第一空腔9中洒出，这样可以增加造波效果，转动辊3两侧的中心处对称设有两个第一安装槽5，第一安装槽5的侧壁上设有盒体4，盒体4上设有第二空腔18，盒体4的侧壁上均设有连通槽13，盒体4的侧壁上还设有第四安装槽21，第四安装槽21上连接有滑动杆20，滑动杆20上滑动连接有压块17，压块17上设有配重装置16，配重装置16包括第三安装槽，第三安装槽上设有多个配重块，压块17的一侧设有弹簧19，弹簧19绕接在滑动杆20上，弹簧19的一端连接在第四安装槽21的一侧，盒体4的底侧还对称设有输送管15，第一安装槽5的两侧对称设有第二安装槽8，第二安装槽8上连接有第一连接杆6，第一连接杆6的一端设有固定装置10，固定装置10包括螺纹杆，螺纹杆的一端穿过第一连接杆6并连接有摩擦板，摩擦板的一侧抵在扇叶7的一侧，通过旋转螺纹杆来将扇叶7夹紧，便于扇叶7的安装拆卸，第一连接杆6的两侧对称设有第二连接杆14，第二连接杆14的一端连接在第二安装槽8的侧壁上，第二连接杆14的侧壁上连接有固定销11，第二连接杆14和固定销11为一体成型，便于生产制造，固定销11上转动连接有转动叶12。

本实用新型中，使用者使用该装置时，驱动电机带动转轴2转动，然后使得转动辊3转动，利用扇叶7在水里的滑动实现第一次造波，然后当转动叶12转动到水里的时候由于水的流动性会带动转动叶12转动，从而让水流更加无规则的流动，提高碰撞频率，然后当压块17转动到下方的时候，在离心力以及配重块的作用下使得压块17向下欲动，然后水流从连通槽13进入第二空腔18中，当转动到上方的时候，压块17在配重块以及弹簧19的作用下向下移动，然后将第二空腔18内的水流通过输送管15挤压出去，造成大量的浪花，提高实现造浪。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
