专利摘要

专利摘要

本实用新型公开了属于蒸汽锅炉领域的一种生物质超临界锅炉过热侧蒸汽耦合燃煤发电系统；由超临界生物质锅炉和超临界煤粉锅炉组成，其中超临界煤粉锅炉包括顺序设置的炉膛、水平烟道、竖直烟道和尾部烟道，燃煤锅炉末级过热器和燃煤锅炉高温再热器由前至后安装于煤粉锅炉的水平烟道中，燃煤锅炉低温再热器安装于超临界煤粉锅炉的竖直烟道中；燃煤锅炉末级过热器的过热器蒸汽管道与生物质锅炉蒸汽管道汇合后连接至主蒸汽管道，主蒸汽管道与超临界煤粉锅炉的汽轮机相连。本实用新型将生物质锅炉与燃煤锅炉完全分离，通过超临界生物质锅炉产生的蒸汽送至超临界煤粉锅炉中燃煤机组的汽轮机，提升了参数及整体转化率，提高了机组的发电循环效率。

权利要求

1.一种生物质超临界锅炉过热侧蒸汽耦合燃煤发电系统，其特征在于，由超临界生物质锅炉(1)和超临界煤粉锅炉(2)组成；超临界煤粉锅炉(2)包括顺序设置的炉膛、水平烟道、竖直烟道和尾部烟道，燃煤锅炉末级过热器(5)和燃煤锅炉高温再热器(6)由前至后安装于煤粉锅炉的水平烟道中，燃煤锅炉低温再热器(8)安装于超临界煤粉锅炉(2)的竖直烟道中；燃煤锅炉末级过热器(5)的过热器蒸汽管道与生物质锅炉蒸汽管道(3)汇合后连接至主蒸汽管道(7)，主蒸汽管道(7)与超临界煤粉锅炉(2)的汽轮机相连。

2.根据权利要求1所述的一种生物质超临界锅炉过热侧蒸汽耦合燃煤发电系统，其特征在于，所述燃煤锅炉低温再热器(8)中的燃煤锅炉低温过热(9)、燃煤锅炉省煤器(10)和燃煤锅炉空预器(11)由前至后分别安装于竖直烟道内。

3.根据权利要求1所述的一种生物质超临界锅炉过热侧蒸汽耦合燃煤发电系统，其特征在于，所述超临界煤粉锅炉(2)的尾部烟道内安装有燃煤锅炉除尘器(12)。

4.根据权利要求1所述的一种生物质超临界锅炉过热侧蒸汽耦合燃煤发电系统，其特征在于，所述尾部烟道外布置有燃煤锅炉引风机(13)，燃煤锅炉除尘器(12)的出口接入燃煤锅炉引风机(13)中。

说明书

技术领域

本实用新型属于蒸汽锅炉技术领域，具体为一种生物质超临界锅炉过热侧蒸汽耦合燃煤发电系统。

背景技术

目前的生物质发电技术主要有生物质直燃发电。生物质直燃发电厂一般常见的单机容量为12MW或者25MW，对应的锅炉蒸发量在75t/h和130t/h，其中炉排层燃技术较为成熟。国内目前确定的生物质发电项目，炉型基本上以丹麦水冷振动炉排、国内锅炉厂家开发的水冷振动炉排炉为主。

生物质直燃发电技术是将农林废弃物直接送往锅炉中燃烧，产生的高温、高压蒸汽推动蒸汽轮机做功，带动发电机发电，生物质直燃发电单机容量较小，机组参数较低，机组以中温中压参数为主，效率约为28％；而且机组设备的投资费用比较高，且占地面积较大。

生物质锅炉再热侧耦合燃煤发电是在原机组蒸汽侧耦合发电，即纯燃生物质的锅炉产生蒸汽，送入原燃煤锅炉再热器内耦合，利用原汽轮机发电，由于蒸汽压力较低，仅约为4MPa，机组的发电循环效率较低。

因此急需一种利用超临界生物质锅炉参数较高的特性，提高机组的发电循环效率的发电系统，超(超)临界生物质锅炉产生的高参数蒸汽其压力可达到25MPa以上，因而可以在提高生物质发电效率的同时，实现生物质锅炉与煤粉锅炉的过热侧蒸汽耦合。

实用新型内容

针对背景技术中存在的问题，本实用新型提供了一种生物质超临界锅炉过热侧蒸汽耦合燃煤发电系统，其特征在于，由超临界生物质锅炉和超临界煤粉锅炉组成；超临界煤粉锅炉包括顺序设置的炉膛、水平烟道、竖直烟道、尾部烟道，燃煤锅炉末级过热器和燃煤锅炉高温再热器由前至后安装于煤粉锅炉的水平烟道中，燃煤锅炉低温再热器安装于超临界煤粉锅炉的竖直烟道中；燃煤锅炉末级过热器的过热器蒸汽管道与生物质锅炉蒸汽管道汇合后连接至主蒸汽管道，主蒸汽管道与超临界煤粉锅炉的汽轮机相连；

所述燃煤锅炉低温再热器中的燃煤锅炉低温过热、燃煤锅炉省煤器和燃煤锅炉空预器由前至后分别安装于竖直烟道内。

所述超临界煤粉锅炉的尾部烟道内安装有燃煤锅炉除尘器。

所述尾部烟道外布置有燃煤锅炉引风机，燃煤锅炉除尘器的出口接入燃煤锅炉引风机中。

本实用新型的有益效果在于：

1.本实用新型提供了一种生物质超临界锅炉过热侧蒸汽耦合燃煤发电系统，包括超临界生物质锅炉与煤粉锅炉。将生物质锅炉与燃煤锅炉完全分离，通过超临界生物质锅炉产生高参数蒸汽送至超临界煤粉锅炉中燃煤机组的汽轮机，提升了参数及整体转化率，提高了机组的发电循环效率。

附图说明

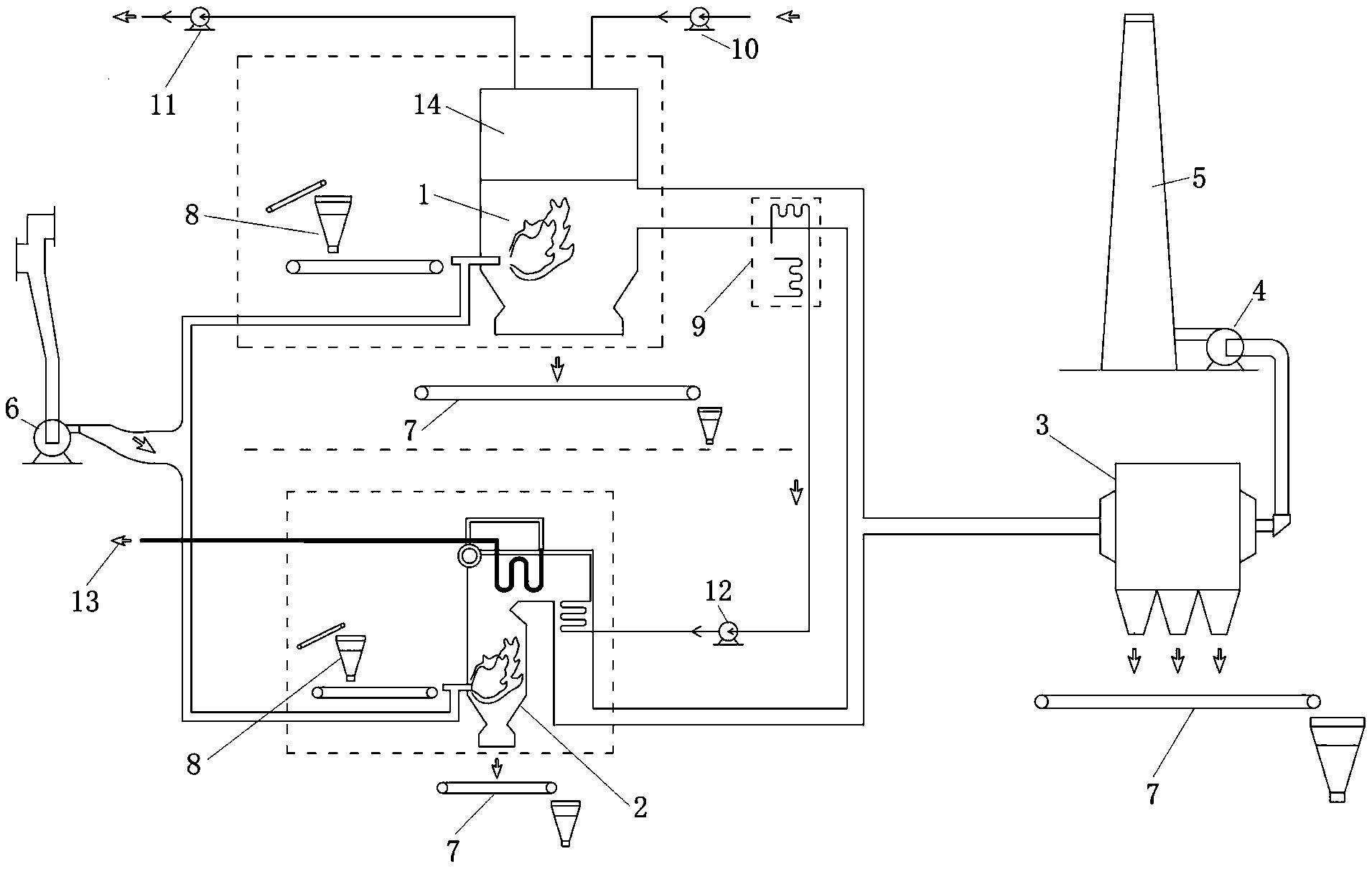

图1为本实用新型一种生物质超临界锅炉过热侧蒸汽耦合燃煤发电系统实施例的结构示意图。

其中：1-超临界生物质锅炉，2-超临界煤粉锅炉，3-生物质锅炉蒸汽管道，4-燃煤锅炉屏式过热器，5-燃煤锅炉末级过热器，6-燃煤锅炉高温再热器，7-主蒸汽管道，8-燃煤锅炉低温再热器，9-燃煤锅炉低温过热器，10-燃煤锅炉省煤器，11-燃煤锅炉空预器，12-燃煤锅炉除尘器，13-燃煤锅炉引风机，14-燃煤锅炉烟囱。

具体实施方式

以下结合附图对本实用新型作进一步的详细说明。

如图1所示的本实用新型实施例，由超临界生物质锅炉1和超临界煤粉锅炉2组成；其中超临界煤粉锅炉2包括顺序设置的炉膛、水平烟道、竖直烟道和尾部烟道，以及燃煤锅炉末级过热器5、燃煤锅炉高温再热器6、燃煤锅炉低温再热器8和燃煤锅炉除尘器12；燃煤锅炉末级过热器5和燃煤锅炉高温再热器6由前至后(顺序以接触烟气的顺序为准)安装于煤粉锅炉的水平烟道中，燃煤锅炉低温再热器8安装于超临界煤粉锅炉2的竖直烟道中，超临界煤粉锅炉2的尾部烟道内安装有燃煤锅炉除尘器12；在煤粉锅炉的尾部烟道外布置有燃煤锅炉引风机13，燃煤锅炉除尘器12的出口接入燃煤锅炉引风机13中，燃煤锅炉引风机13的出口与燃煤锅炉烟囱14相连；燃煤锅炉末级过热器5的过热器蒸汽管道与生物质锅炉蒸汽管道3汇合后连接至主蒸汽管道7，主蒸汽管道7与超临界煤粉锅炉2的汽轮机相连；通过主蒸汽管道7实现超临界生物质锅炉1与超临界煤粉锅炉2主蒸汽的耦合。

超临界生物质锅炉1和超临界煤粉锅炉2的风系统和给水系统共用，超临界生物质锅炉1所需的风和水分别由超临界煤粉锅炉2的风系统和给水系统接入。

燃煤锅炉低温再热器8中的燃煤锅炉低温过热器9、燃煤锅炉省煤器10和燃煤锅炉空预器11由前至后分别安装于竖直烟道内。

本实施例的工作方法为：

超临界生物质锅炉1中的生物质燃料燃烧产生热量，与超临界生物质锅炉1中的过热器换热，产生的超(超)临界水蒸汽通过生物质锅炉蒸汽管道3输送至主蒸汽管道7；超临界煤粉锅炉2内燃煤锅炉末级过热器5所产生的超(超)临界水蒸汽通过过热器蒸汽管道输送至主蒸汽管道7，过热器蒸汽管道与生物质锅炉蒸汽管道3内的蒸汽汇合后，输送回超临界生物质锅炉1中燃煤机组的汽轮机。

超临界煤粉锅炉2炉膛内燃烧之后的烟气，依次顺序通过设置于烟道中的燃煤锅炉末级过热器5、燃煤锅炉高温再热器6、燃煤锅炉低温过热器9、燃煤锅炉省煤器10和燃煤锅炉空预器11，降温后的烟气经燃煤锅炉除尘器12后输送至燃煤锅炉引风机13，最后由燃煤锅炉烟囱14排至大气。
