专利摘要

专利摘要

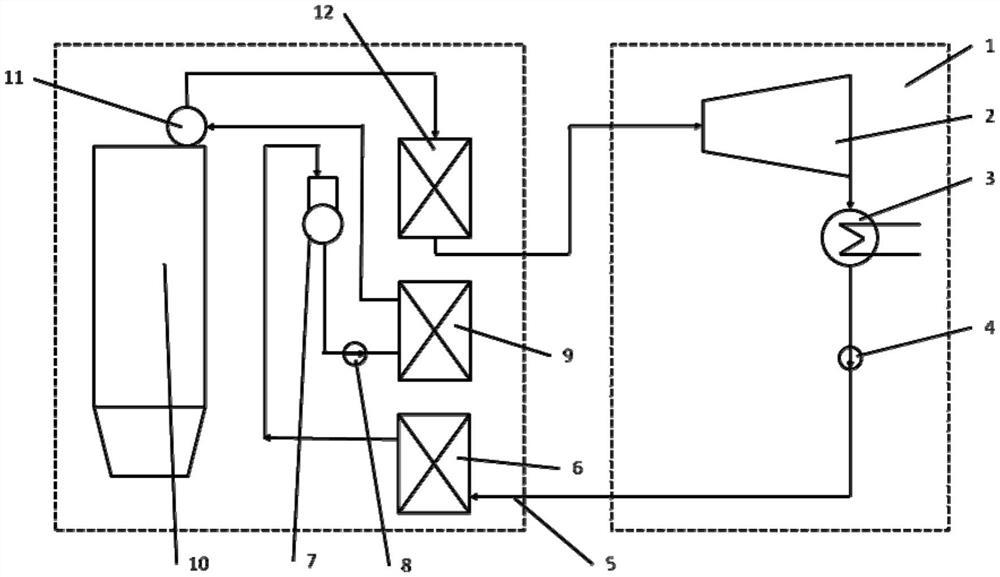

本实用新型公开了一种高温烟气热量回收装置，包括第一换热器、汽包、第二换热器。第一换热器包括第一壳体、水冷壁、第一进气口、第一出气口、第一进水口和第一出水口。第一壳体内的水冷壁限定出相连的第一腔和第二腔；第一进气口与第一腔连通，第一出气口与第二腔连通；汽包包括第二出水口和第二进水口及第一蒸汽出口，第二出水口与第一进水口连通；第二进水口与第一出水口连通；第二换热器包括第二壳体、热管束、第二进气口、第二出气口、第一蒸汽入口和第二蒸汽出口；第二壳体内的热管束两端分别与第二进气口和第二出气口连通；第二进气口与第一出气口连通；第一蒸汽出口与第一蒸汽入口连通。本实用新型能使高温烟气的余热得到充分的回收利用。

权利要求

1.一种高温烟气热量回收装置，其特征在于，包括：

第一换热器，所述第一换热器包括第一壳体、水冷壁、第一进气口、第一出气口、第一进水口和第一出水口，所述水冷壁位于所述第一壳体内，所述水冷壁限定出相连的第一腔和第二腔，所述第一进气口与所述第一腔连通，所述第一出气口与所述第二腔连通；所述水冷壁包括共同与所述第一进水口连通且共同与所述第一出水口连通的多个第一水冷管；

汽包，所述汽包包括第二出水口和第二进水口以及第一蒸汽出口，所述第二出水口与所述第一进水口连通；所述第二进水口与所述第一出水口连通；

第二换热器，所述第二换热器包括第二壳体、热管束、第二进气口、第二出气口、第一蒸汽入口和第二蒸汽出口；所述热管束设置在所述第二壳体内，所述热管束的两端分别与所述第二进气口和所述第二出气口连通，所述第二进气口与所述第一出气口连通；所述第一蒸汽出口与所述第一蒸汽入口连通。

2.根据权利要求1所述的高温烟气热量回收装置，其特征在于，所述水冷壁呈竖向延伸且包括第一水冷壁和第二水冷壁；所述第一水冷壁呈环形，所述第一水冷壁限定出所述第一腔且所述第一进气口位于所述第一腔的上端；所述第二水冷壁呈环形，所述第二水冷壁环设在所述第一水冷壁的外周外，所述第二水冷壁与所述第一水冷壁之间限定出环形空间的所述第二腔，所述第一腔的下端与所述第二腔的下端连通，所述第二腔的上端封闭且仅与所述第一出气口连通。

3.根据权利要求2所述的高温烟气热量回收装置，其特征在于，多个所述第一水水冷管均呈竖向延伸。

4.根据权利要求2所述的高温烟气热量回收装置，其特征在于，还包括水冷屏，所述水冷屏设置在所述第一腔中，所述水冷屏包括共同与所述第一进水口连通且共同与所述第一出水口连通的多个第二水冷管。

5.根据权利要求4所述的高温烟气热量回收装置，其特征在于，多个所述第二水冷管均呈竖向延伸。

6.根据权利要求4所述的高温烟气热量回收装置，其特征在于，所述第一进气口的壁体支撑在所述第一壳体上，所述第二水冷壁的上端和下端分别对应地支撑在所述第一进气口的内壁和所述第一壳体的内壁上，所述第一水冷壁的上端和所述水冷屏的上端支撑在所述第二水冷壁的上端处。

7.根据权利要求1所述的高温烟气热量回收装置，其特征在于，所述第一壳体的下端设有沉积池。

8.根据权利要求1所述的高温烟气热量回收装置，其特征在于，所述第二进气口位于所述第二壳体的上端，所述第二出气口位于所述第二壳体的下端；所述第一蒸汽入口位于所述第二壳体一侧的下端，所述第二蒸汽出口位于所述第二壳体另一侧的上端，所述第二壳体一侧与所述第二壳体另一侧彼此相对。
