专利摘要

本实用新型公开了一种带除霜功能的喷射器准双级压缩制冷系统。本实用新型的压缩机出口通过管道依次连接冷凝器、回热器、电磁阀一、热力膨胀阀一、蒸发器一、电磁阀二、喷射器、气液分离器、热力膨胀阀二、蒸发器二，气液分离器依次连接电磁阀三、回热器、压缩机入口；所述融霜系统包括压缩机、冷凝器、回热器、电磁阀四、蒸发器一、蒸发器二、电磁阀五、热力膨胀阀三、电磁阀六；回热器出口通过管道依次连接电磁阀四、蒸发器二、电磁阀五、热力膨胀阀三、蒸发器一、电磁阀。本实用新型无需额外融霜热源，节省了能量，降低了成本。

权利要求

1.一种带除霜功能的喷射器准双级压缩制冷系统，其特征在于，由制冷系统和融霜系统构成；

所述制冷系统包括压缩机(1)、冷凝器(2)、回热器(3)、电磁阀一(4)、热力膨胀阀一(5)、蒸发器一(6)、电磁阀二(7)、喷射器(8)、气液分离器(9)、热力膨胀阀二(10)、蒸发器二(11)、电磁阀三(12)；压缩机出口通过管道依次连接冷凝器(2)、回热器(3)、电磁阀一(4)、热力膨胀阀一(5)、蒸发器一(6)、电磁阀二(7)、喷射器(8)、气液分离器(9)、热力膨胀阀二(10)、蒸发器二(11)，气液分离器依次连接电磁阀三(12)、回热器、压缩机入口；

所述融霜系统包括压缩机(1)、冷凝器(2)、回热器(3)、电磁阀四(13)、蒸发器一(6)、蒸发器二(11)、电磁阀五(14)、热力膨胀阀三(15)、电磁阀六(16)；回热器(3)出口通过管道依次连接电磁阀四(13)、蒸发器二(11)、电磁阀五(14)、热力膨胀阀三(15)、蒸发器一(6)、电磁阀六(16)。

说明书

技术领域

本实用新型涉及低温制冷、冷冻冷藏领域，更具体地说，涉及一种喷射器准二级系统与制冷剂除霜系统的高效集成系统。

背景技术

喷射器利用从蒸发器一出来的高压流体作为动力,引射蒸发器二出口的制冷工质，提高其压力后送入气液分离器后回到压缩机，不仅降低了压比，而且使系统可以同时在两个蒸发温度下进行制冷，若用于冷冻冷藏技术中，可以同时实现食品的保鲜于冷冻；蒸发器换热性能影响整个系统的效率，蒸发器在较低温时容易结霜，电热除霜是指管子通过外部电阻丝加热的外部管子加热。该方法具有除霜快、管路设计简单、易于实现自动控制等优点，但是总功耗较大，使得系统温升也较高。热气除霜加热均匀、除霜快，但是制冷剂必须储存在液体储液器中很长一段时间，没有实现过冷过程的最佳利用，而且压缩机容易进行湿压缩。盐水除霜是一种快速、低成本的除霜技术，然而，排水不及时增加了二次结霜率。

实用新型内容

本实用新型的目的是，提供一种在两个蒸发温度下进行制冷并提高系统融霜性能的带除霜功能的喷射器准双级压缩制冷系统。

为实现上述目的，本实用新型采用了如下的技术手段：

一种带除霜功能的喷射器准双级压缩制冷系统，由制冷系统和融霜系统构成；

所述制冷系统包括压缩机1、冷凝器2、回热器3、电磁阀一4、热力膨胀阀一5、蒸发器一6、电磁阀二7、喷射器8、气液分离器9、热力膨胀阀二10、蒸发器二11、电磁阀三12；压缩机出口通过管道依次连接冷凝器2、回热器3、电磁阀一4、热力膨胀阀一5、蒸发器一6、电磁阀二7、喷射器8、气液分离器 9、热力膨胀阀二10、蒸发器二11，气液分离器依次连接电磁阀三12、回热器、压缩机入口；所述融霜系统包括压缩机1、冷凝器2、回热器3、电磁阀四13、蒸发器一6、蒸发器二11、电磁阀五14、热力膨胀阀三15、电磁阀六16；回热器3出口通过管道依次连接电磁阀四13、蒸发器二11、电磁阀五14、热力膨胀阀三15、蒸发器一6、电磁阀16。

本实用新型的有益效果是：

1.使用喷射器减小了压缩比，减小了节流损失，使系统可以在两个不同的蒸发温度下进行制冷。

2.系统在融霜时，霜层融化时对制冷剂制进行过冷，冷剂回收了霜层的冷量，提高了融霜时的系统运行性能。

3.无需额外融霜热源，节省了能量，降低了成本。

附图说明

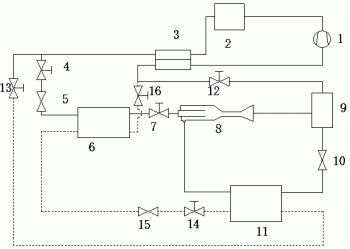

图1为带除霜功能的喷射器准双级压缩制冷系统原理图。

具体实施方式

下面结合具体实施方式对本实用新型作进一步详细的描述。

一种带除霜功能的喷射器准双级压缩制冷系统，参照图1，在制冷模式下，电磁阀四13、电磁阀五14、电磁阀六16关闭，其余阀门均开启，制冷剂经压缩机压缩后，进入冷凝器冷凝之后进入回热器，通过电磁阀一4、热力膨胀阀一 5，进入蒸发器一6，吸收热量后仍处于两相区，两相流体通过电磁阀二7后，进入喷射器8，截面突然减小，速度增大，压力降低，进入混合区，与蒸发器二 11的流体混合，之后进入扩压区，然后两相流体进入气液分离器9，气体通过回热器3获得一定的过热度，通过电磁阀三12返回到压缩机，液体首先向气液分离器中的气体放出热量变为饱和液体，经过热力膨胀阀二10，节流到更低的蒸发温度，到达蒸发器二11，在更低的蒸发温度下吸收热量，随后进入喷射器；

在除霜模式下，电磁阀四13、电磁阀五14、电磁阀六16开启，其余阀门均关闭，对蒸发器二进行除霜，来自回热器的高温高压液体经过电磁阀四13通入蒸发器二11，霜层融化吸收热量，制冷剂因此获得更大的过冷度，经过电磁阀五14，热力膨胀阀三15节流降压到蒸发器一所需达到的蒸发温度，在蒸发器一6吸收热量，通过电磁阀六16，进入回热器获得过热度之后进入压缩机。

尽管上面结合图对本实用新型进行了描述，但不限于上述具体实施方式，上述实施方式仅仅是示意性的，而不是限制性的。在本实用新型的流程下稍作改变均属本实用新型的保护之内。
