专利摘要

专利摘要

本实用新型公开了一种简易喷淋式的液体冷却装置及系统，该液体冷却装置包括储液罐和送风结构，储液罐上设有送风口、出风口、进液口和出液口，送风结构的送风端位于储液罐上的送风口，储液罐内设有喷淋夹层，且喷淋夹层的边缘与储液罐内壁接触，喷淋夹层位于储液罐送风口和储液罐出风口上部，喷淋夹层上设有漏液孔，进液口位于喷淋夹层的上方，出液口位于喷淋夹层的下方。液体从进液口进入喷淋夹层，并从喷淋夹层下方的小孔中流出，在滴落在储液罐的过程中，与风扇产生的向上气流接触，实现换热，装置制造成本低、能耗小、维护方便、不借助其他冷却介质，可以很容易地实现小范围内管路难挥发液体的降温。

权利要求

1.一种简易喷淋式的液体冷却装置，其特征在于，包括：

储液罐和送风结构，储液罐上设有送风口、出风口、进液口和出液口，送风结构的送风端位于储液罐上的送风口，储液罐内设有喷淋夹层，且喷淋夹层的边缘与储液罐内壁接触，喷淋夹层位于储液罐送风口和储液罐出风口上部，喷淋夹层上设有漏液孔，进液口位于喷淋夹层的上方，出液口位于喷淋夹层的下方。

2.如权利要求1所述的液体冷却装置，其特征在于，送风口、出风口及出液口位于储液罐的侧壁，进液口位于储液罐顶部。

3.如权利要求1或2所述的液体冷却装置，其特征在于，送风结构为风扇。

4.如权利要求1或2所述的液体冷却装置，其特征在于，喷淋夹层上孔径在1mm到3mm之间。

5.如权利要求1或2所述的液体冷却装置，其特征在于，储液罐和喷淋夹层为银、铜、铝合金或塑料的一种。

6.一种基于权利要求1所述的液体冷却装置的液体冷却系统，其特征在于，包括：

多个液体冷却装置和多个输液泵，一个液体冷却装置的出液口通过输液泵同另一个液体冷却装置的进液口连接；

其中，液体冷却装置的出液口为储液罐的出液口，液体冷却装置的进液口为储液罐的进液口。

说明书

技术领域

本实用新型属于装备制造领域，更具体地，涉及一种简易喷淋式的液体冷却装置及系统。

背景技术

冷却装置是一种应用于多个领域的常见的基本装置，按照冷却对象的不同，冷却装置大致可以分为两大类，一类用于冷却固体介质，另一类用于冷却流体，其中第一类冷却装置中比较常见的有冷却风扇以及空气压缩机，第二类冷却装置中比较常见的有恒温冷却循环系统以及喷淋式冷却装置，对于小范围流体尤其是液体的降温，需要一种结构简单、成本低廉、维护方便、冷却效果明显的冷却装置，目前对小范围液体进行降温的冷却装置主要是恒温冷却循环系统，这种装置冷却效果显著，冷却速度快，但缺点在于装置成本高，使用和维护较为复杂，如果是针对不太严格的小范围液体降温，使用恒温冷却循环系统会显得大材小用，此时就需要一种简单易行的冷却方案。

实用新型内容

针对上述缺陷，本实用新型的目的在于提供一种简易喷淋式的液体冷却装置及系统，旨在解决现有的液体冷却装置由于采用恒温控制技术导致装置成本高的技术问题。

为实现上述目的，本实用新型提供一种简易喷淋式的液体冷却装置，包括：

储液罐和送风结构，储液罐上设有送风口、出风口、进液口和出液口，送风结构的送风端位于储液罐上的送风口，储液罐内设有喷淋夹层，且喷淋夹层的边缘与储液罐内壁接触，喷淋夹层位于储液罐送风口和储液罐出风口上部，喷淋夹层上设有漏液孔，进液口位于喷淋夹层的上方，出液口位于喷淋夹层的下方，。

优选地，送风口、出风口及出液口位于储液罐的侧壁，进液口位于储液罐顶部。

优选地，送风结构为风扇。

优选地，喷淋夹层上孔径在1mm到3mm之间。

优选地，储液罐和喷淋夹层为银、铜、铝合金、或塑料的一种。

作为本实用新型的另一方面，本实用新型提供一种液体冷却系统，包括：

多个液体冷却装置和多个输液泵，一个液体冷却装置的出液口通过输液泵同另一个液体冷却装置的进液口连接；其中，液体冷却装置的出液口为储液罐的出液口，液体冷却装置的进液口为储液罐的进液口。

总体而言，通过本实用新型所构思的以上技术方案与现有技术相比，能够取得下列有益效果：

本实用新型提供的简易喷淋式的液体冷却装置，液体从进液口进入喷淋夹层，并从喷淋夹层下方的小孔中流出，在滴落在储液罐的过程中，与风扇产生的向上气流接触，实现换热，装置制造成本低、能耗小、维护方便、不借助其他冷却介质，可以很容易地实现小范围内管路难挥发液体的降温，同时，本实用新型可以实现多个装置的串联，从而提高冷却效果，但并不增加太多能耗。

附图说明

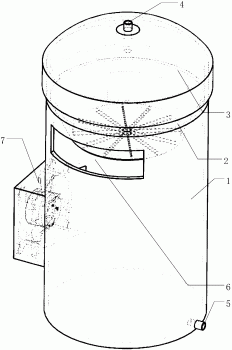

图1是本实用新型提供的一种简易喷淋式液体冷却装置的结构示意图；

在所有附图中，相同的附图标记用来表示相同的元件或结构，其中：1、储液罐，2、喷淋夹层，3、盖子，4、进液口，5、出液口，6、出风口，7、风扇。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如图1所示，在本实用新型中，一种简易喷淋式液体冷却装置，包括储液罐1、喷淋夹层2、盖子3、进液口4、出液口5、出风口6和风扇7，储液罐侧壁开有进风口和出风口，风扇7安装在储液罐1的进风口，距离储液罐1的底面具有一定高度，喷淋夹层2安装在储液罐1内，且喷淋夹层2位于进风口和出风口上方，喷淋夹层2与储液罐1的地面平行，和储液罐1通过螺纹(附图中未呈现)连接在一起，喷淋夹层2上设有孔，小孔直径在1-3mm。储液罐的盖子3安装在喷淋夹层2的上方，和喷淋夹层2通过螺纹(附图中未呈现)连接在一起。储液罐的进液口4位于储液罐盖子上，储液罐的出液口5位于储液罐的侧壁，且出液口5位于喷淋夹层2的下方。上述储液罐、喷淋夹层、盖子其材质为银、铜、铝合金或塑料中的一种。

使用时，首先将该简易喷淋式液体冷却装置串联在管路中，再打开风扇7的电源开关，待冷却的液体从进液口4进入喷淋夹层2，从喷淋夹层2下方的小孔流出，进入储液罐1，再从储液罐1下方的出液口5流出，在液体下落的过程中，和风扇7吹入储液罐1的气流接触，实现对液体的冷却。

本实用新型提供的液体冷却装置，冷却风扇安装在储液罐侧壁，喷淋夹层安装在储液罐上面，喷淋夹层将储液罐分成两个空间，位于喷淋夹层上方的液体未经过热交换，通过喷淋夹层控制液体流量，使风扇送出风能够充分和液体接触，实现快速冷却液体。

为了进一步降低液体温度，可以采用多个液体冷却装置级联，即只需要将前一个液体冷却装置的出液口5和后一个液体冷却装置的进液口4连通，并在这段管路中串联一个泵即可。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型,尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。但凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
