专利摘要

本实用新型公开了一种便于收纳的手风琴，包括手风琴主体、凹槽A、凸块A、凹槽B、固定装置、凹槽C、支架和软垫固定把，其特征在于：所述手风琴主体上开设有凹槽A、凹槽B和凹槽C，所述支架包括支架板和转轴D，所述支架与手风琴主体连接，所述凹槽A内设置有凸块A，所述凹槽C内设置有转轴C和软垫，所述凹槽B包括“C”型扣结构、转轴A，所述转轴A连接在凹槽壁上；新增的“C”型卡扣结构在手风琴使用结束之后，可收缩和固定手风琴中间松软部分，有效收缩了手风琴体积，固定形状，便于收纳，且下端增加的软垫装置可使演奏者在演奏时舒适度更高，不容易松垮，便于演奏，是演奏效果更好。

权利要求

1.一种便于收纳的手风琴，包括手风琴主体(1)、凹槽A(2)、凸块A(3)、凹槽B(4)、固定装置(7)、凹槽C(9)、支架(12)和软垫固定把(13)，其特征在于：所述手风琴主体(1)上开设有凹槽A(2)、凹槽B(4)和凹槽C(9)，所述支架(12)包括支架板和转轴D(14)，所述支架(12)与手风琴主体(1)连接，所述凹槽A(2)内设置有凸块A(3)，所述凹槽C(9)内设置有转轴C(10)和软垫(11)，所述凹槽B(4)包括“C”型扣结构(5)、转轴A(6)，所述转轴A(6)连接在凹槽壁上，所述“C”型扣结构(5)包括“C”型架和凸块B(8)，所述固定装置(7)包括圆头柱(15)、限位圈(16)、弹簧座(17)、弹簧腔(18)、弹簧(19)，所述圆头柱(15)与弹簧座(17)连接，所述弹簧腔(18)口部内侧设置有限位圈(16)，所述弹簧(19)上端与弹簧座(17)连接，下端与弹簧腔(18)内侧底面连接，且弹簧(19)和弹簧座(17)可在弹簧腔(18)内做往复运动。

2.根据权利要求1所述的一种便于收纳的手风琴，其特征在于：所述凸块A(3)用螺丝连接在手风琴主体(1)上，所述软垫(11)套在转轴C(10)上，所述支架(12)用螺丝连接在手风琴主体(1)上。

3.根据权利要求1所述的一种便于收纳的手风琴，其特征在于：所述弹簧腔(18)用螺丝连接在手风琴主体(1)外壳上，所述限位圈(16)焊接在弹簧腔(18)口部内侧。

4.根据权利要求1所述的一种便于收纳的手风琴，其特征在于：所述圆头柱(15)顶端设置为半圆球状，且所述圆头柱(15)焊接在弹簧座(17)上表面。

5.根据权利要求1所述的一种便于收纳的手风琴，其特征在于：所述“C”型架与转轴A(6)转动连接，所述转轴D(14)与软垫固定把(13)转动连接。

6.根据权利要求1所述的一种便于收纳的手风琴，其特征在于：所述转轴D(14)焊接在支架板上，所述凸块B(8)焊接在“C”型架内侧底端。

7.据权利要求1所述的一种便于收纳的手风琴，其特征在于：所述软垫固定把(13)通过转动挤压与软垫(11)连接，所述固定装置(7)的个数为2。

8.根据权利要求1所述的一种便于收纳的手风琴，其特征在于：所述圆头柱(15)通过挤压与“C”型架连接。

说明书

技术领域

本实用新型属于手风琴技术领域，具体涉及一种便于收纳的手风琴。

背景技术

手风琴是一种既能独奏，又能伴奏的键盘乐器，不仅能够演奏单声部的优美旋律，还可以演奏多声部的乐曲，更可以如钢琴一样双手演奏丰富的和声。

现有的手风琴，体积较大，且因手风琴中间位置的松软结构，在收纳存放时存在极大的不便，且手风琴下端没有铺垫设施，在演奏时摆放在腿上会造成演奏者的不舒适，影响演奏效果的问题，为此我们提出一种便于收纳的手风琴。

实用新型内容

本实用新型的目的在于提供一种便于收纳的手风琴，以解决上述背景技术中提出体积较大，且因手风琴中间位置的松软结构，在收纳存放时存在极大的不便，且手风琴下端没有铺垫设施，在演奏时摆放在腿上会造成演奏者的不舒适，影响演奏效果的问题。

为实现上述目的，本实用新型提供如下技术方案：一种便于收纳的手风琴，包括手风琴主体、凹槽A、凸块A、凹槽B、固定装置、凹槽C、支架和软垫固定把，其特征在于：所述手风琴主体上开设有凹槽A、凹槽B和凹槽C，所述支架包括支架板和转轴D，所述支架与手风琴主体连接，所述凹槽A内设置有凸块A，所述凹槽C内设置有转轴C和软垫，所述凹槽B包括“C”型扣结构、转轴A，所述转轴A连接在凹槽壁上，所述“C”型扣结构包括“C”型架和凸块B，所述固定装置包括圆头柱、限位圈、弹簧座、弹簧腔、弹簧，所述圆头柱与弹簧座连接，所述弹簧腔口部内侧设置有限位圈，所述弹簧上端与弹簧座连接，下端与弹簧腔内侧底面连接，且弹簧和弹簧座可在弹簧腔内做往复运动。

优选的，所述凸块A用螺丝连接在手风琴主体上，所述软垫套在转轴C上所述支架用螺丝连接在手风琴主体上。

优选的，所述弹簧腔用螺丝连接在手风琴主体外壳上，所述限位圈焊接在弹簧腔口部内侧。

优选的，所述圆头柱顶端设置为半圆球状，且所述圆头柱焊接在弹簧座上表面，半圆球结构使“C”型架梗容易取出、放入。

优选的，所述“C”型架与转轴A转动连接，所述转轴D与软垫固定把转动连接，软垫用于协助固定手风琴体积。

优选的，所述转轴D焊接在支架板上，所述凸块B焊接在“C”型架内侧底端，用于与凸块A扣合连接。

优选的，所述软垫固定把通过转动挤压与软垫连接，所述固定装置的个数为2，使“C”型架的固定更稳定。

优选的，所述圆头柱通过挤压与“C”型架连接，圆柱头的结构设计便于“C”性家的固定存放。

与现有技术相比，本实用新型的有益效果是：新增的“C”型卡扣结构在手风琴使用结束之后，可收缩和固定手风琴中间松软部分，有效收缩了手风琴体积，固定形状，便于收纳，且下端增加的软垫装置可使演奏者在演奏时舒适度更高，不容易松垮，便于演奏，是演奏效果更好。

附图说明

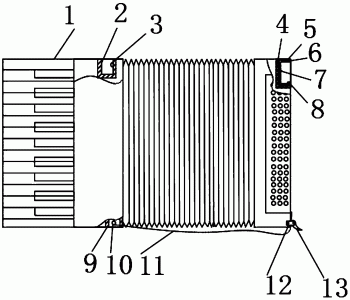

图1为本实用新型的结构示意图；

图2为本实用新型的结构右视示意图；

图3为本实用新型的结构“C”型扣示意图；

图4为本实用新型的结构固定装置示意图；

图5为本实用新型的结构软垫固定把示意图；

图中：1、手风琴主体；2、凹槽A；3、凸块A；4、凹槽B；5、“C”型扣结构；6、转轴A；7、固定装置；8、凸块B；9、凹槽C；10、转轴C；11、软垫；12、支架；13、软垫固定把；14、转轴D；15、圆头柱；16、限位圈；17、弹簧座；18、弹簧腔；19、弹簧。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、图2、图3、图4和图5，本实用新型提供一种技术方案：一种便于收纳的手风琴，包括手风琴主体1、凹槽A2、凸块A3、凹槽B4、固定装置7、凹槽C9、支架12和软垫固定把13，其特征在于：手风琴主体1上开设有凹槽A2、凹槽B4和凹槽C9，支架12包括支架板和转轴D14，支架12与手风琴主体1连接，凹槽A2内设置有凸块A3，凹槽C9内设置有转轴C10和软垫11，凹槽B4包括“C”型扣结构5、转轴A6，转轴A6连接在凹槽壁上，“C”型扣结构5包括“C”型架和凸块B8，固定装置7包括圆头柱15、限位圈16、弹簧座17、弹簧腔18、弹簧19，圆头柱15与弹簧座17连接，弹簧腔18口部内侧设置有限位圈16，弹簧19上端与弹簧座17连接，下端与弹簧腔18内侧底面连接，且弹簧19和弹簧座17可在弹簧腔18内做往复运动。

本实施例中，优选的，凸块A3用螺丝连接在手风琴主体1上，软垫11套在转轴C10上支架12用螺丝连接在手风琴主体1上。

本实施例中，优选的，弹簧腔18用螺丝连接在手风琴主体1外壳上，限位圈16焊接在弹簧腔18口部内侧。

本实施例中，优选的，圆头柱15顶端设置为半圆球状，且圆头柱15焊接在弹簧座17上表面。

本实施例中，优选的，“C”型架与转轴A6转动连接，转轴D14与软垫固定把13转动连接。

本实施例中，优选的，转轴D14焊接在支架板上，凸块B8焊接在“C”型架内侧底端。

本实施例中，优选的，软垫固定把13通过转动挤压与软垫11连接，固定装置7的个数为2。

本实施例中，优选的，圆头柱15通过挤压与“C”型架连接。

本实用新型的工作原理及使用流程：该新型结构在使用时，首先将手风琴中间部分压缩，然后旋转“C”型架，直至“C”型架下端插入凹槽A2中，且凸块B8与凸块A3挤压并且与凸块A3卡扣连接，然后将软垫11右端从软垫固定把13下面穿入拉紧，向上搬动软垫固定把13,软垫固定把13在转轴D14上转动，且半径较大部分与手风琴主体1挤压软垫11,软垫11被固定，手风琴形状和体积被固定，将手风琴收起即可，演奏时，取出手风琴，向上拉“C”型架，然后将其推压入凹槽B4内，此时“C”型架挤压圆头柱15,圆头柱15和限位圈16挤压弹簧19，弹簧19收缩，圆头柱15向后缩，“C”型家穿过两圆头柱15之间，并在弹簧19复原力作用下被固定在凹槽B4内，然后向下扳动软垫固定把13,软垫11被松开，将软垫11调到适合位置，想上扳动软垫固定把13,软垫11被固定，开始演奏，至此，整个使用操作过程结束。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
