专利摘要

本实用新型公开了一种具有纳米材料防腐导电层的接地装置，包括接地外环，所述接地外环的内部固定连接有导电主体，所述导电主体的下表面设置有导电插柱，所述接地外环的底端表面固定连接有安装圆盘，所述安装圆盘的上表面螺纹连接有安装螺栓。该具有纳米材料防腐导电层的接地装置，通过设置材质为PBT融合玻纤的工程塑料的安装圆盘、底盘、接地外环和固定套，使该接地装置的外表面非散电区域具有隔绝电源的高强度耐腐蚀的效果，通过设置散电圆锥和防腐导电层，使该接地装置的散电点集中，减少防腐导电层的喷涂面积降低成本，且利用防腐导电层散电，从而使该接地装置具有防腐蚀导电和防止水土污染的效果。

权利要求

1.一种具有纳米材料防腐导电层的接地装置，包括接地外环(1)，其特征在于：所述接地外环(1)的内部固定连接有导电主体(2)，所述导电主体(2)的下表面设置有导电插柱(3)，所述接地外环(1)的底端表面固定连接有安装圆盘(4)，所述安装圆盘(4)的上表面螺纹连接有安装螺栓；所述安装圆盘(4)通过安装螺栓固定连接有散电组件；所述散电组件包括通过安装螺栓与安装圆盘(4)固定连接的底盘(5)和导电插柱(3)，所述导电插柱(3)的横截面为星型，所述底盘(5)的内部设置有铜块(6)，所述底盘(5)的下表面设置有散电圆锥(7)，所述散电圆锥(7)的表面设置防腐导电层(14)，所述散电圆锥(7)的顶端贯穿底盘(5)延伸至底盘(5)内部与铜块(6)的下表面固定连接，所述铜块(6)的上表面开设有与导电插柱(3)适配的星型槽(15)；所述接地外环(1)的顶端设置有用于连接接地线的连接组件。

2.根据权利要求1所述的一种具有纳米材料防腐导电层的接地装置，其特征在于：所述连接组件包括固定连接在接地外环(1)顶端的固土环(8)和导电主体(2)上表面开设的安装槽(9)，所述导电主体(2)的底端螺纹连接有固定套(10)，所述固定套(10)的内壁设置有与导电主体(2)顶端适配的螺纹，所述固定套(10)的上表面开设有接线口(11)，所述安装槽(9)的内部固定连接有电力安装座(12)。

3.根据权利要求2所述的一种具有纳米材料防腐导电层的接地装置，其特征在于：所述固定套(10)的表面设置有用于防止固定套(10)与导电主体(2)之间松动的固定螺栓(13)。

4.根据权利要求1所述的一种具有纳米材料防腐导电层的接地装置，其特征在于：所述防腐导电层(14)是由具有防腐和导电性能的涂料或者漆料采用高压喷涂方式覆盖在散电圆锥(7)的表面，所述防腐导电层(14)的厚度为0.3cm。

5.根据权利要求2所述的一种具有纳米材料防腐导电层的接地装置，其特征在于：所述安装圆盘(4)的上表面固定连接有聚胶圆环(17)，所述安装圆盘(4)、底盘(5)、接地外环(1)和固定套(10)的材料均为PBT融合玻纤的工程塑料。

6.根据权利要求1所述的一种具有纳米材料防腐导电层的接地装置，其特征在于：所述导电主体(2)的上表面固定连接有橡胶环(16)。

说明书

技术领域

本实用新型涉及电力设备技术领域，具体为一种具有纳米材料防腐导电层的接地装置。

背景技术

接地装置是指埋设在地下的接地电极与由该接地电极到设备之间的连接导线的总称。

对于埋设在地下接地装置中的接地体，主要的腐蚀为电化学腐蚀。由于接地体长时间深埋于土壤中，土壤中的水分、盐、碱和微生物对接地体表面有缓慢的作用，会发生腐蚀效应，腐蚀结果就是接地体表面会出现腐蚀生锈现象，金属层逐渐脱落，影响雷电导出效果，从而影响防雷接地效果。

目前电力系统中的接地装置的接地体材料大多为铜质防锈耐腐蚀材料，但是长期使用会对土壤造成污染，为此我们提出一种具有纳米材料防腐导电层的接地装置，解决水土污染的问题，同时减少高压喷涂面积，降低成本。

实用新型内容

本实用新型的目的在于提供一种具有纳米材料防腐导电层的接地装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有纳米材料防腐导电层的接地装置，包括接地外环，所述接地外环的内部固定连接有导电主体，所述导电主体的下表面设置有导电插柱，所述接地外环的底端表面固定连接有安装圆盘，所述安装圆盘的上表面螺纹连接有安装螺栓；所述安装圆盘通过安装螺栓固定连接有散电组件；所述散电组件包括通过安装螺栓与安装圆盘固定连接的底盘和导电插柱，所述导电插柱的横截面为星型，所述底盘的内部设置有铜块，所述底盘的下表面设置有散电圆锥，所述散电圆锥的表面设置防腐导电层，所述散电圆锥的顶端贯穿底盘延伸至底盘内部与铜块的下表面固定连接，所述铜块的上表面开设有与导电插柱适配的星型槽；所述接地外环的顶端设置有用于连接接地线的连接组件。

优选的，所述连接组件包括固定连接在接地外环顶端的固土环和导电主体上表面开设的安装槽，所述导电主体的底端螺纹连接有固定套，所述固定套的内壁设置有与导电主体顶端适配的螺纹，所述固定套的上表面开设有接线口，所述安装槽的内部固定连接有电力安装座。

优选的，所述固定套的表面设置有用于防止固定套与导电主体之间松动的固定螺栓。

优选的，所述防腐导电层是由具有防腐和导电性能的涂料或者漆料采用高压喷涂方式覆盖在散电圆锥的表面，所述防腐导电层的厚度为0.3cm。

优选的，所述安装圆盘的上表面固定连接有聚胶圆环，所述安装圆盘、底盘、接地外环和固定套的材料均为PBT融合玻纤的工程塑料。

优选的，所述导电主体的上表面固定连接有橡胶环。

有益效果

本实用新型提供了一种具有纳米材料防腐导电层的接地装置，具备以下有益效果：

1.该具有纳米材料防腐导电层的接地装置，通过设置材质为PBT融合玻纤的工程塑料的安装圆盘、底盘、接地外环和固定套，使该接地装置的外表面非散电区域具有隔绝电源的高强度耐腐蚀的效果，通过设置散电圆锥和防腐导电层，使该接地装置的散电点集中，减少防腐导电层的喷涂面积降低成本，且利用防腐导电层散电，使该具有纳米材料防腐导电层的接地装置具有防腐蚀导电和防止水土污染的效果。

2.该具有纳米材料防腐导电层的接地装置，通过设置聚胶圆环，使底盘和安装圆盘的安装缝隙便于用胶密封，通过设置电力安装座和接线口，使接地线与导电主体连接便捷，通过设置橡胶环、导电主体和固定套，使该接地装置安装便捷和防止松动，从而使该接地装置具有快速施工和高密封性的效果。

附图说明

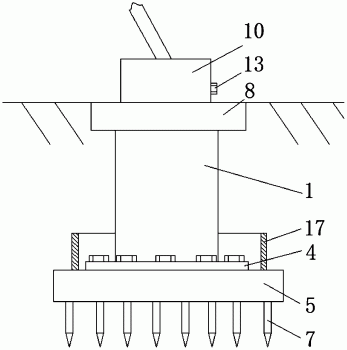

图1为本实用新型正视结构示意图；

图2为本实用新型底盘正剖结构示意图；

图3为本实用新型固定套正剖结构示意图。

图中：1接地外环、2导电主体、3导电插柱、4安装圆盘、5底盘、6铜块、7散电圆锥、8固土环、9安装槽、10固定套、11接线口、12电力安装座、13固定螺栓、14防腐导电层、15星型槽、16橡胶环、17聚胶圆环。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种具有纳米材料防腐导电层的接地装置，包括接地外环1，接地外环1的内部固定连接有导电主体2，导电主体2的下表面设置有导电插柱3，接地外环1的底端表面固定连接有安装圆盘4，安装圆盘4的上表面螺纹连接有安装螺栓；安装圆盘4通过安装螺栓固定连接有散电组件；散电组件包括通过安装螺栓与安装圆盘4固定连接的底盘5和导电插柱3，导电插柱3的横截面为星型，底盘5的内部设置有铜块6，底盘5的下表面设置有散电圆锥7，散电圆锥7的表面设置防腐导电层 14，防腐导电层14是由具有防腐和导电性能的涂料或者漆料采用高压喷涂方式覆盖在散电圆锥7的表面，防腐导电层14的厚度为0.3cm，散电圆锥7的顶端贯穿底盘5延伸至底盘5内部与铜块6的下表面固定连接，铜块6的上表面开设有与导电插柱3适配的星型槽15；接地外环1的顶端设置有用于连接接地线的连接组件。

该具有纳米材料防腐导电层的接地装置，通过设置材质为PBT融合玻纤的工程塑料的安装圆盘4、底盘5、接地外环1和固定套10，使该接地装置的外表面非散电区域具有隔绝电源的高强度耐腐蚀的效果，通过设置散电圆锥7 和防腐导电层14，使该接地装置的散电点集中，减少防腐导电层14的喷涂面积降低成本，且利用防腐导电层14散电，使该具有纳米材料防腐导电层14 的接地装置具有防腐蚀导电和防止水土污染的效果。

连接组件包括固定连接在接地外环1顶端的固土环8和导电主体2上表面开设的安装槽9，导电主体2的底端螺纹连接有固定套10，固定套10的内壁设置有与导电主体2顶端适配的螺纹，固定套10的上表面开设有接线口11，安装槽9的内部固定连接有电力安装座12，固定套10的表面设置有用于防止固定套10与导电主体2之间松动的固定螺栓13，安装圆盘4的上表面固定连接有聚胶圆环17，安装圆盘4、底盘5、接地外环1和固定套10的材料均为 PBT融合玻纤的工程塑料，导电主体2的上表面固定连接有橡胶环16。

该具有纳米材料防腐导电层的接地装置，通过设置聚胶圆环17，使底盘 5和安装圆盘4的安装缝隙便于用胶密封，通过设置电力安装座12和接线口 11，使接地线与导电主体2连接便捷，通过设置橡胶环16、导电主体2和固定套10，使该接地装置安装便捷和防止松动，从而使该接地装置具有快速施工和高密封性的效果。

工作原理：当该接地装置安装时，首先将导电插柱插入星型槽15内，利用安装螺栓将安装圆盘4和底盘5相对固定，然后将胶水浇筑在安装圆盘4 和底盘5的缝隙处，使其密封防水，将连接好的部件放置进施工槽内，将接地线穿过接线口11并与电力安装座12固定安装，然后旋转固定套10，使固定套10与导电主体2的顶端螺纹连接，然后通过固定螺栓13，防止固定套10松动，再对需要密封的部位进行涂胶密封处理，该接地装置在实际工作中，因为其接地外环1、固定套10、底盘5和安装圆盘4为工程塑料材质，所以具有高强度抗腐蚀性，同时减少了防腐导电层14的喷涂面积，减少成本，该接地装置主要输电部位，导电主体2和铜块6不直接与土壤接触，其散电部位设置有防腐导电层14，从而使该接地装置具有防腐蚀导电和施工快捷的效果。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
