专利摘要

本实用新型公开了离子交换树脂的再生装置，包括离子交换树脂柱、反冲洗件、正冲洗件，离子交换树脂柱的顶部与废水储存罐连通，离子交换树脂柱的底部设置出水管路，所述反冲洗件包括稀再生液储存罐、浓液收集罐、第二纯水储存罐，所述稀再生液储存罐、浓液收集罐、第二纯水储存罐分别与离子交换树脂柱的底部通过管路连通，且所述离子交换树脂柱的顶部设置反冲洗液排放管、用于排放反冲洗液，所述正冲洗件包括第一纯水储存罐、稀硫酸储存罐，所述第一纯水储存罐、稀硫酸储存罐分别通过管路与离子交换树脂柱连通。本实用新型结构简单，有效进行树脂再生，节约能源，便于安装。

权利要求

1.离子交换树脂的再生装置，包括安装架、离子交换树脂柱(1)、反冲洗件、正冲洗件，离子交换树脂柱(1)设于安装架上，且离子交换树脂柱(1)的顶部与废水储存罐(4)连通，离子交换树脂柱(1)的底部设置出水管路(10)，其特征在于：

所述反冲洗件包括稀再生液储存罐(7)、浓液收集罐(11)、第二纯水储存罐(8)，所述稀再生液储存罐(7)、浓液收集罐(11)、第二纯水储存罐(8)分别与离子交换树脂柱(1)的底部通过管路连通，且所述离子交换树脂柱(1)的顶部设置反冲洗液排放管(9)；

所述正冲洗件包括第一纯水储存罐(2)、稀硫酸储存罐(3)，所述第一纯水储存罐(2)、稀硫酸储存罐(3)分别通过管路与离子交换树脂柱(1)连通，所述离子交换树脂柱(1)的底部设置正冲洗排放管(13)。

2.根据权利要求1所述的离子交换树脂的再生装置，其特征在于：所述离子交换树脂柱(1)的顶部设置与其内部连通的充气口以及排气口，充气口连通气源，且排气口内设置排气阀(5)。

3.根据权利要求1所述的离子交换树脂的再生装置，其特征在于：稀液收集罐(12)与稀再生液储存罐(7)之间连通。

4.根据权利要求1所述的离子交换树脂的再生装置，其特征在于：所述离子交换树脂柱(1)的底部连接循环管路(6)，循环管路(6)的另一端与废水储存罐(4)内部连通。

5.根据权利要求1所述的离子交换树脂的再生装置，其特征在于：所述离子交换树脂柱的尺寸为高3-4m，直径为1-3m。

6.根据权利要求1所述的离子交换树脂的再生装置，其特征在于：所述安装架包括侧板(18)、固定台(14)，所述固定台(14)为圆台状，且固定台(14)的外侧周向设置纵向的侧板(18)，离子交换树脂柱(1)设于固定台(14)上方，且每个侧板(18)上均安装用于支撑离子交换树脂柱(1)的升降机构。

7.根据权利要求6所述的离子交换树脂的再生装置，其特征在于：所述升降机构包括支撑板(16)、活动块(21)，所述侧板(18)上纵向设置条形孔，每个条形孔处均滑动设置活动块(21)，活动块(21)的外端连接丝杆传动机构，活动块(21)的内端连接支撑板(16)，支撑板(16)为L形板状，且离子交换树脂柱(1)的底面压设在每块支撑板(16)的水平板顶面上。

8.根据权利要求6所述的离子交换树脂的再生装置，其特征在于：所述侧板(18)为弧形板状，且每块侧板(18)的底端均固接底板(23)。

说明书

技术领域

本实用新型涉及离子交换树脂技术领域，尤其涉及离子交换树脂的再生装置。

背景技术

目前，离子交换树脂使用一段时间后，吸附的杂质接近饱和状态，就要进行再生处理，用化学药剂将树脂所吸附的离子和其他杂质洗脱除去，使之恢复原来的组成和性能。

在实际运用中，为降低再生费用，要适当控制再生剂用量，使树脂的性能恢复到最经济合理的再生水平，通常控制性能恢复程度为70～80％。如果要达到更高的再生水平，则再生剂量要大量增加，再生剂的利用率则下降。

且树脂的再生应当根据树脂的种类、特性，以及运行的经济性，选择适当的再生药剂和工作条件。树脂的再生特性与它的类型和结构有密切关系。强酸性和强碱性树脂的再生比较困难，需用再生剂量比理论值高相当多；而弱酸性或弱碱性树脂则较易再生，所用再生剂量只需稍多于理论值。

树脂再生时的化学反应是树脂原先的交换吸附的逆反应。按化学反应平衡原理，提高化学反应某一方物质的浓度，可促进反应向另一方进行，故提高再生液浓度可加速再生反应，并达到较高的再生水平。

目前,国内树脂再生普遍采用2-3倍树脂体积的再生溶液，以2-3倍树脂体积60-80min通完，然后用纯水的相同流速淋洗30min之后，加大流速快速淋洗至出水PH至6-7为止。

此再生工艺再生液用量大，且只有正洗，没有反洗，再生效果一般，再生液效率低下，且再生后用大量纯水冲洗，不仅浪费水资源，且费用较高。

实用新型内容

本实用新型的目的在于提供离子交换树脂的再生装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

离子交换树脂的再生装置，包括离子交换树脂柱、反冲洗件、正冲洗件，离子交换树脂柱的顶部与废水储存罐连通，离子交换树脂柱的底部设置出水管路。

所述反冲洗件包括稀再生液储存罐、浓液收集罐、第二纯水储存罐，所述稀再生液储存罐、浓液收集罐、第二纯水储存罐分别与离子交换树脂柱的底部通过管路连通，且所述离子交换树脂柱的顶部设置反冲洗液排放管。

所述正冲洗件包括第一纯水储存罐、稀硫酸储存罐，所述第一纯水储存罐、稀硫酸储存罐分别通过管路与离子交换树脂柱连通，所述离子交换树脂柱的底部设置正冲洗排放管。

进一步的，所述离子交换树脂柱的顶部设置与其内部连通的充气口以及排气口，充气口连通气源，且排气口内设置排气阀。

进一步的，稀液收集罐与稀再生液储存罐之间连通。

进一步的，所述离子交换树脂柱的底部连接循环管路，循环管路的另一端与废水储存罐内部连通。

进一步的，所述离子交换树脂柱的尺寸为高3-4m，直径为1-3m。

进一步的，所述安装架包括侧板、固定台，所述固定台为圆台状，且固定台的外侧周向设置纵向的侧板，离子交换树脂柱设于固定台上方，且每个侧板上均安装用于离子交换树脂柱的支撑升降机构。

进一步的，所述升降机构包括支撑板、活动块，所述侧板上纵向设置条形孔，每个条形孔处均滑动设置活动块，活动块的外端连接丝杆传动机构，活动块的内端连接支撑板，支撑板为L形板状，且离子交换树脂柱的底面压设在每块支撑板的水平板顶面上。

进一步的，所述侧板为弧形板状，且每块侧板的底端均固接底板。

本实用新型的有益效果是：

本实用新型用稀再生液进行反洗，稀再生液在离子交换树脂柱内转化为浓再生液，浓再生液排出至浓液收集罐内回收；用稀硫酸进行正洗，稀硫酸在离子交换树脂柱内转化成稀再生液，稀再生液可作为下次离子交换树脂再生用，再生液的用量减半，针对性强，再生效率高，再生液的利用率大大提高，再生费用明显降低，且树脂性能恢复良好。

本实用新型设置的安装架，便于支撑离子交换树脂柱，方便调节离子交换树脂柱的高度，同时，方便设备安装使用。

附图说明

此处所说明的附图用来提供对本实用新型的进一步理解，构成本申请的一部分，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

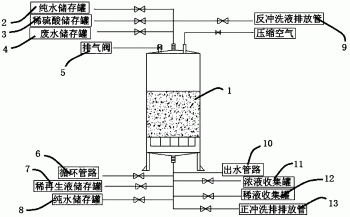

图1为本实用新型的工作原理示意图；

图2为本实用新型的安装架结构示意图。

图中：离子交换树脂柱1、第一纯水储存罐2、稀硫酸储存罐3、废水储存罐4、排气阀5、循环管路6、稀再生液储存罐7、第二纯水储存罐8、反冲洗液排放管9、出水管路10、浓液收集罐11、稀液收集罐12、正冲洗排放管13、固定台14、斜台15，支撑板16、连接杆17、侧板18、安装板19、丝杆 20、活动块21、电机22、底板23。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

参见图1-2，离子交换树脂的再生装置，包括离子交换树脂柱1、反冲洗件、正冲洗件，具体的，所述离子交换树脂柱的尺寸为高3-4m，直径为1-3m。

离子交换树脂柱1的顶部与废水储存罐4连通，离子交换树脂柱1的底部设置出水管路10。

所述离子交换树脂柱1的底部连接循环管路6，循环管路6的另一端与废水储存罐4内部连通，循环管路将方便在废水处理中，将不合格的废水重新排进离子交换树脂柱1内。

所述反冲洗件包括稀再生液储存罐7、浓液收集罐11、第二纯水储存罐8，所述稀再生液储存罐7、浓液收集罐11、第二纯水储存罐8分别与离子交换树脂柱1的底部通过管路连通，且所述离子交换树脂柱1的顶部设置反冲洗液排放管9、用于排放反冲洗液。

在所述离子交换树脂柱1的顶部设置与其内部连通的充气口以及排气口，充气口连通气源，且排气口内设置排气阀5，将稀再生液从离子交换树脂柱1 底部通入，从而对其内离子交换树脂进行反洗，浸泡25-35分钟后，柱体内稀再生液转化为浓再生液，压缩空气通过充气口进入柱体内，排出所得浓再生液至浓液收集罐。

所述正冲洗件包括第一纯水储存罐2、稀硫酸储存罐3，所述第一纯水储存罐2、稀硫酸储存罐3分别通过管路与离子交换树脂柱1连通，所述离子交换树脂柱1的底部设置正冲洗排放管13、用于排放正冲洗液。

在正冲洗过程中，将10％稀硫酸从所述离子交换树脂柱1顶部通入，所述 10％稀硫酸用量为1倍床体，所述稀硫酸在柱体内转化为稀再生液，由于稀液收集罐12与稀再生液储存罐7之间连通，正冲洗形成的形成的稀再生液可用于反洗。

所述安装架包括侧板18、固定台14，所述固定台14为圆台状，且固定台14的外侧周向设置纵向的侧板18，离子交换树脂柱1设于固定台14上方，且每个侧板18上均安装升降机构，升降机构包括支撑板16、活动块21，所述侧板18上纵向设置条形孔，每个条形孔处均滑动设置活动块21，活动块 21的外端连接丝杆传动机构，活动块21的内端连接支撑板16，支撑板16为 L形板状，且离子交换树脂柱1的底面压设在每块支撑板16的水平板顶面上，所述侧板为弧形板状，且每块侧板的底端均固接底板；支撑更加稳定。

丝杆传动机构包括电机22、丝杆20，安装板19，所述电机22固定在侧板18的底部，丝杆20纵向设置，且底端与电机22的输出轴联接，安装板19 固接在侧板18的顶板，丝杆20顶端转动设在安装板19上，活动块21上设置与丝杆20配合的螺纹孔，通过电机转动带动丝杆转动，从而带动活动块21 上下活动，继续带动支撑板16上下活动，从而调节离子树脂交换柱1的高度，当活动块21位于最低点时，支撑板底面与固定台14的顶面接触，在固定台 14的一侧设置斜台15，斜台15的顶面为斜面，且靠近固定台14的一端最高；方便安装离子树脂交换柱1。

本实用新型所提供的装置，将再生液根据浓度不同，分为浓液和稀液，用稀再生液进行反洗，稀再生液在离子交换树脂柱内转化为浓再生液，浓再生液排出至浓液收集槽内回收；用稀硫酸进行正洗，稀硫酸在离子交换树脂柱内转化成稀再生液，稀再生液可作为下次离子交换树脂再生用，再生液的用量减半，有效节约成本，且本装置可针对D001(732)大孔强酸阳离子交换树脂进行再生，针对性强，再生效率高，再生液的利用率大大提高，费用明显降低，且树脂性能恢复良好。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
