专利摘要

本实用新型涉及车床夹具技术领域，尤其涉及一种在机械加工中的数控车床使用时对孔进行钻孔、扩孔等加工的工具。本实用新型包括：钻夹头、轴、刀体；刀体为长方体结构，前端安装面上设置有多个安装孔，上端面设置有与安装孔垂直相通的螺纹孔，每个安装孔至少有两个螺纹孔与之相通；钻夹头装于轴的前端，各种钻头或刀具装于钻夹头上；轴的后端插入到安装孔内；螺纹孔内装有螺钉对轴进行紧固装配好的刀体装于刀架上。本实用新型的技术方案解决了现有技术中的经济型数控车床一般都是四工位的刀架，刀位少并且没有装夹钻头、中心钻等的工位，无法使用钻孔指令，无法实现数控钻孔，且批量生产时，生产效率低、劳动强度高的问题。

权利要求

1.一种车床内孔加工工具，其特征在于，所述的加工工具包括：钻夹头(1)、轴(2)、刀体(3)；

所述的刀体(3)为长方体结构，前端安装面上设置有多个安装孔(6)，上端面设置有与安装孔(6)垂直相通的螺纹孔(7)，每个安装孔(6)至少有两个螺纹孔(7)与之相通；

所述的钻夹头(1)装于轴(2)的前端；

所述的轴(2)的后端插入到安装孔(6)内；

所述的螺纹孔(7)内装有螺钉(4)对轴(2)进行紧固

装配好的刀体(3)装于刀架(9)上。

2.根据权利要求1所述的车床内孔加工工具，其特征在于，所述的轴(2)的前端加工有莫氏2^#锥度的圆锥(8)，用于安装钻夹头(1)。

3.根据权利要求2所述的车床内孔加工工具，其特征在于，所述的轴(2)的后端为圆柱形，并加工有定位面(5)；轴(2)的定位面(5)向上插入到安装孔(6)中，通过螺钉(4)对轴(2)进行锁紧定位。

说明书

技术领域

本实用新型涉及车床夹具技术领域，尤其涉及一种在机械加工中的数控车床使用时对孔进行钻孔、扩孔等加工的工具。

背景技术

目前，在使用经济型数控车床对零件内孔加工时候，通常先使用中心钻钻孔，然后使用钻头钻孔，最后使用内孔刀具对零件切削加工。但是在使用中心钻和钻头步骤时，首先将其安装到尾座上，手动移动刀架到主轴附近，手动把安装钻头的尾座移动到主轴附近，锁紧尾座，手动钻孔，松开尾座，尾座退回，特别在进行批量生产时，生产效率低、劳动强度高、非常浪费时间。并且济型数控车床一般都是四工位的刀架，刀位少并且没有装夹钻头、中心钻等的工位，无法使用钻孔指令，无法实现数控钻孔。

针对上述现有技术中所存在的问题，研究设计一种新型的车床内孔加工工具，从而克服现有技术中所存在的问题是十分必要的。

发明内容

根据上述提出的经济型数控车床一般都是四工位的刀架，刀位少并且没有装夹钻头、中心钻等的工位，无法使用钻孔指令，无法实现数控钻孔，且批量生产时，生产效率低、劳动强度高的技术问题，而提供一种车床内孔加工工具。本实用新型主要通过在刀体上设置多个夹钻头，用于安装各种钻孔、扩孔用钻头，从而达到减少换刀次数、提高生产效率、减低劳动强度的目的。

本实用新型采用的技术手段如下：

一种车床内孔加工工具，其特征在于，所述的加工工具包括：钻夹头、轴、刀体；刀体为长方体结构，前端安装面上设置有多个安装孔，上端面设置有与安装孔垂直相通的螺纹孔，每个安装孔至少有两个螺纹孔与之相通；钻夹头装于轴的前端，各种钻头或刀具装于钻夹头上；轴的后端插入到安装孔内；螺纹孔内装有螺钉对轴进行紧固装配好的刀体装于刀架上。

进一步地，轴的前端加工有莫氏2^#锥度的圆锥，用于安装钻夹头。

进一步地，轴的后端为圆柱形，并加工有定位面；轴的定位面向上插入到安装孔中，通过螺钉对轴进行锁紧定位。

使用时，将本实用新型安装在车床的刀架上，通过刀架锁紧螺钉夹紧刀体的安装面进行固定；钻头、中心钻等安装到钻夹头上，通过对刀后可以不换刀位，使用多种不同刀具对零件进行自动加工。

较现有技术相比，本实用新型具有以下优点：

1、本实用新型提供的车床内孔加工工具，能将钻头、中心钻等安装到四工位的刀架上，能使用钻孔指令进行钻孔；

2、本实用新型提供的车床内孔加工工具，将多种刀具同时安装到刀架一个工位上，减少换刀次数；

3、本实用新型提供的车床内孔加工工具，生产效率高、劳动强度低；

4、本实用新型提供的车床内孔加工工具，安装快速、节省时间、操作简单。

综上，应用本实用新型的技术方案解决了现有技术中的济型数控车床一般都是四工位的刀架，刀位少并且没有装夹钻头、中心钻等的工位，无法使用钻孔指令，无法实现数控钻孔，且批量生产时，生产效率低、劳动强度高的问题。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图做以简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

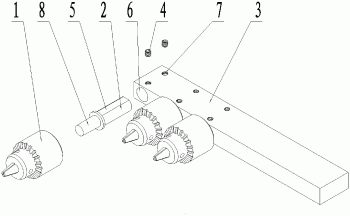

图1为本实用新型结构示意图。

图2为本实用新型安装示意图。

图中：1、钻夹头，2、轴，3、刀体，4、螺钉，5、限位面6、安装孔，7、螺纹孔，8、圆锥，9、刀架。

具体实施方式

需要说明的是，在不冲突的情况下，本实用新型中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。以下对至少一个示例性实施例的描述实际上仅仅是说明性的，决不作为对本实用新型及其应用或使用的任何限制。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

需要注意的是，这里所使用的术语仅是为了描述具体实施方式，而非意图限制根据本实用新型的示例性实施方式。如在这里所使用的，除非上下文另外明确指出，否则单数形式也意图包括复数形式，此外，还应当理解的是，当在本说明书中使用术语“包含”和/或“包括”时，其指明存在特征、步骤、操作、器件、组件和/或它们的组合。

除非另外具体说明，否则在这些实施例中阐述的部件和步骤的相对布置、数字表达式和数值不限制本实用新型的范围。同时，应当清楚，为了便于描述，附图中所示出的各个部分的尺寸并不是按照实际的比例关系绘制的。对于相关领域普通技术人员己知的技术、方法和设备可能不作详细讨论，但在适当情况下，所述技术、方法和设备应当被视为授权说明书的一部分。在这里示出和讨论的所有示例中，任向具体值应被解释为仅仅是示例性的，而不是作为限制。因此，示例性实施例的其它示例可以具有不同的值。应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步讨论。

在本实用新型的描述中，需要理解的是，方位词如“前、后、上、下、左、右”、“横向、竖向、垂直、水平”和“顶、底”等所指示的方位或位置关系通常是基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，在未作相反说明的情况下，这些方位词并不指示和暗示所指的装置或元件必须具有特定的方位或者以特定的方位构造和操作，因此不能理解为对本实用新型保护范围的限制：方位词“内、外”是指相对于各部件本身的轮廓的内外。

为了便于描述，在这里可以使用空间相对术语，如“在……之上”、“在……上方”、“在……上表面”、“上面的”等，用来描述如在图中所示的一个器件或特征与其他器件或特征的空间位置关系。应当理解的是，空间相对术语旨在包含除了器件在图中所描述的方位之外的在使用或操作中的不同方位。例如，如果附图中的器件被倒置，则描述为“在其他器件或构造上方”或“在其他器件或构造之上”的器件之后将被定位为“在其他器件或构造下方”或“在其位器件或构造之下”。因而，示例性术语“在……上方”可以包括“在……上方”和“在……下方”两种方位。该器件也可以其他不同方式定位(旋转90度或处于其他方位)，并且对这里所使用的空间相对描述作出相应解释。

此外，需要说明的是，使用“第一”、“第二”等词语来限定零部件，仅仅是为了便于对相应零部件进行区别，如没有另行声明，上述词语并没有特殊含义，因此不能理解为对本实用新型保护范围的限制。

如图所示，本实用新型提供了一种车床内孔加工工具，其特征在于，所述的加工工具包括：钻夹头1、轴2、刀体3；刀体3为长方体结构，前端安装面上设置有多个安装孔6，上端面设置有与安装孔6垂直相通的螺纹孔7，每个安装孔6至少有两个螺纹孔7与之相通；钻夹头1装于轴2的前端；轴2的后端插入到安装孔6内；螺纹孔7内装有螺钉4对轴2进行紧固；装配好的刀体3装于刀架9上。

轴2的前端加工有莫氏2^#锥度的圆锥8，用于安装钻夹头1。

轴2的后端为圆柱形，并加工有定位面5；轴2的定位面5向上插入到安装孔6中，通过螺钉4对轴2进行锁紧定位。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
