专利摘要

本实用新型公开了一种休闲椅的布料撑拉装置，装置包括移动夹具、固定夹具、工装安装板、滑动导套组件、可调行程气缸。滑动导套组件上设置有移动夹具，所述移动夹具可在滑动导套组件上自由滑动，所述可调行程气缸上的气缸作用杆穿过中间侧板，当可调行程气缸工作时，气缸作用杆可以伸出然后顶推着移动夹具向左滑动。本实用新型的有益效果为：通过布料撑拉装置的机械部件的工作，使得操作员仅仅需要简单的放置收纳杆，操作员工作强度大大降低，且操作方便使用安全。

权利要求

1.一种休闲椅的布料撑拉装置，包括移动夹具(1)、固定夹具(2)、工装安装板(3)、滑动导套组件(4)、可调行程气缸(6)，其特征是：所述工装安装板(3)左右两侧分别与支撑侧板(5)和安装脚(8)固定连接，所述工装安装板(3)的一端设置有固定夹具(2)，在工装安装板(3)上相对固定夹具(2)的另一侧设置有中间侧板(7)，所述中间侧板(7)一侧设置有可调行程气缸(6)，所述中间侧板(7)另一侧连接有滑动导套组件(4)，滑动导套组件(4)另一端与支撑侧板(5)连接，滑动导套组件(4)上设置有移动夹具(1)，所述移动夹具(1)可在滑动导套组件(4)上自由滑动，所述可调行程气缸(6)上的气缸作用杆(13)从中间侧板(7)穿过，气缸作用杆(13)的延长线与移动夹具(1)的下部端面相交，所述移动夹具(1)的位置与固定夹具(2)的位置共一平面，所述固定夹具(2)设置有固定夹具大作用口(11)和固定夹具小作用口(12)，所述移动夹具(1)上设置有移动夹具作用口(10)。

2.根据权利要求1所述的一种休闲椅的布料撑拉装置，其中，所述固定夹具(2)与工装安装板(3)通过固定螺栓(15)连接，可进行调整和更换。

3.根据权利要求1所述的一种休闲椅的布料撑拉装置，其中，滑动导套组件(4)由两个圆形导轨(14)组成，所述移动夹具(1)上有两个孔与两个圆形导轨(14)配合。

4.根据权利要求1或3所述的一种休闲椅的布料撑拉装置，其中，所述移动夹具(1)两侧在滑动导套组件(4)上设有弹簧，弹簧两端分别与其相邻的两部件连接。

5.根据权利要求1所述的一种休闲椅的布料撑拉装置，其中，所述可调行程气缸(6)一端设有可调整气缸作用杆(13)工作行程的调节行程的螺母(9)。

说明书

技术领域

本实用新型涉及一种布料撑拉装置，尤其是一种用于休闲椅的布料撑拉装置。

背景技术

市面上有一种由钢管作为支架，布料作为躺靠椅背和椅面的休闲椅受到消费者的喜爱，该种类的休闲椅小巧轻便、躺坐舒适，特别是钢管支架可以方便折叠随处收纳，而布制的椅背和椅面又质轻耐磨、清理方便。

上述类型的休闲椅的坐面下方还设置有收纳杆，方便使用者进行拓展物品的放置和收纳，收纳杆为金属材质，与座椅支持架和布制椅面很好的装配贴合。正因为金属材质的收纳杆没有很大的弹性变形，并要求与座椅支持架和布制椅面配合紧密，在生产装配过程中需要撑开休闲椅金属支持架、拉开座椅布料。同时，休闲椅支持架和座椅布料都有很大的张紧力，光靠操作员手工完成，存在着操作费时费力，且在安装收纳杆时的对位精度也不足够准确的问题。

发明内容

本实用新型的目的是提供一种休闲椅的布料撑拉装置，以克服现有技术中休闲椅安装收纳杆时无法实现方便快捷、自动化较为准确的撑开休闲椅金属支持架、拉开座椅布料的技术问题。

为了实现上述目的，本实用新型的目的是通过以下技术方案来实现的：

休闲椅的布料撑拉装置包括移动夹具、固定夹具、工装安装板、滑动导套组件、可调行程气缸。所述工装安装板左右两侧分别与支撑侧板和安装脚固定连接，所述工装安装板的一端设置有固定夹具，在工装安装板上相对固定夹具的另一侧设置有中间侧板，所述中间侧板一侧设置有可调行程气缸，所述中间侧板另一侧连接有滑动导套组件，滑动导套组件另一端与支撑侧板连接，滑动导套组件上设置有移动夹具，所述移动夹具可在滑动导套组件上自由滑动，所述可调行程气缸上的气缸作用杆穿过中间侧板，气缸作用杆的延长线与移动夹具的下部端面相交，所述移动夹具的位置与固定夹具的位置共面，所述固定夹具设置有固定夹具大作用口和固定夹具小作用口，所述移动夹具上设置有移动夹具作用口。

进一步地，所述固定夹具与工装安装板通过固定螺栓连接，可进行调整和更换。

进一步地，滑动导套组件由两个圆形导轨组成，所述移动夹具上有两个孔与两个圆形导轨配合。所述移动夹具两侧在滑动导套组件上设有弹簧，弹簧两端分别与其相邻的两部件连接。

进一步地，所述可调行程气缸一端设有可调整气缸作用杆工作行程的调节行程的螺母。

本实用新型的有益效果为：

(1)通过布料撑拉装置的机械部件的工作，使得操作员仅仅需要简单的放置收纳杆，操作员工作强度大大降低，且操作方便使用安全。

(2)布料撑拉装置的夹头可以调整和更换，适合何种不同类型的座椅钢管支架和布料，装置的通用性很高。

(3)通过调整可调行程气缸，布料撑拉装置夹具的工作位置可以方便的进行调整，可以满足不同尺寸的座椅。

附图说明

构成本申请的一部分的说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

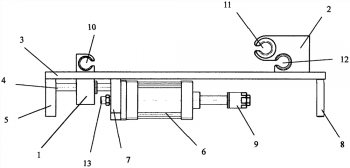

图1是本实用新型实施例的休闲椅的布料撑拉装置的主视图。

图2是本实用新型实施例的休闲椅的布料撑拉装置的结构示意图。

图3是本实用新型实施例的休闲椅的布料撑拉装置的仰视图。

图中：1-移动夹具；2-固定夹具；3-工装安装板；4-滑动导套组件；5-支撑侧板；6-可调行程气缸；7-中间侧板；8-安装脚；9-调节行程的螺母；10-移动夹具作用口；11-固定夹具大作用口；12-固定夹具小作用口；13-气缸作用杆；14-导轨；15-固定螺栓。

具体实施方式

为了便于理解本实用新型，下文将结合说明书附图和较佳的实施例对本实用新型作更全面、细致地描述，但本实用新型的保护范围并不限于以下具体的实施例。需要说明的是，在不冲突的情况下，本发明中的实施例及实施例中的特征可以相互组合。

如图1、2和3所示，休闲椅的布料撑拉装置包括移动夹具1、固定夹具2、工装安装板3、滑动导套组件4、可调行程气缸6等。所述工装安装板3左右两侧分别与支撑侧板5和安装脚8固定连接，支撑侧板5和安装脚8对整个装置起着支撑作用。所述工装安装板3的一端设置有固定夹具2，所述固定夹具2与工装安装板3通过固定螺栓15连接，在不同的工作情况下可进行调整和更换。

在工装安装板3上相对固定夹具2的另一侧设置有中间侧板7，所述中间侧板7一侧安装有可调行程气缸6，中间侧板7另一侧连接有滑动导套组件4，滑动导套组件4一端与中间侧板7固接，另一端与支撑侧板5固接。滑动导套组件4上设置有移动夹具1，所述移动夹具1可在滑动导套组件4上自由滑动。具体来说，滑动导套组件4由两个圆形导轨14组成，所述移动夹具1上有两个孔与两个圆形导轨14配合。进一步的，所述移动夹具1两侧在滑动导套组件4上设有弹簧，弹簧两端分别与其相邻的两部件连接，如左边的弹簧分别与支撑侧板5和移动夹具1连接，右边的弹簧分别与移动夹具1和中间侧板7连接，这样移动夹具1在没有被气缸作用杆13接触作用后会回到初始位置，且移动夹具1在一定范围内可以方便的左右滑动。

可调行程气缸6上的气缸作用杆13穿过中间侧板7，气缸作用杆13的延长线与移动夹具1的下部端面相交，当可调行程气缸6工作时，气缸作用杆13可以伸出然后顶推着移动夹具1向左滑动。所述可调行程气缸6一端设有可调整气缸作用杆工作行程的调节行程的螺母9。所述移动夹具1的位置与固定夹具2的位置共一平面，所述固定夹具2设置有固定夹具大作用口11和固定夹具小作用口12，所述移动夹具1上设置有移动夹具作用口10，作用口可以和不同大小的座椅金属支撑架咬合。

装置的具体工作原理如下：

在金属支架布料椅面的休闲椅生产实践中需要安装收纳杆时，先将安装收纳杆位置的一侧座椅支架金属管放入固定夹具2上的作用口并加紧，其上的固定夹具大作用口11和固定夹具小作用口12可以满足不同类型的座椅支架金属管。然后用手调整下移动夹具1的位置，让座椅的另一侧支架金属管与移动夹具1上的移动夹具作用口10夹紧。然后启动可调行程气缸6，气缸作用杆13开始向左顶出，并顶着移动夹具1向左移动，继而撑开休闲椅金属支持架、拉开座椅布料，此时，可以方便的安装收纳杆。根据不同尺寸和类型的休闲椅，可以用调节行程的螺母9来调整气缸作用杆13的工作距离来满足需求。当收纳杆安装完毕后，关闭可调行程气缸6，气缸作用杆13向右移动，移动夹具1在弹簧和休闲椅金属支架自身的张力作用下往右移动，回复到椅子的初始状态，收纳杆安装完毕。
