专利摘要

专利摘要

本实用新型属于书皮技术领域，尤其为一种多功能文具书皮，书皮夹设置在书皮本体的中间位置，文具盒通过卡合结构安装在书皮夹上，文具盒的外部两端均安装有固定块，固定块的内部设置有卡合块，卡合块的前端为弧形，卡合块的后端与固定块之间设置有弹簧，书皮夹上设置有卡槽，卡槽上开设有配合卡合块前端弧形结构的凹槽，卡合块在卡槽上滑动；文具盒向下移动，固定块做相同方向的运动，从而带动卡合块向下运动，卡槽的内壁对弹簧产生作用力，使弹簧处于挤压状态，当卡合块移动至凹槽边缘处，弹簧在反作用力下推动卡合块，使其进入凹槽中进行卡合固定，取出时，拉动文具盒使文具盒向上运动，卡合块脱离凹槽即实现拆卸，使用方便，不占地方。

权利要求

1.一种多功能文具书皮，包括书皮本体（1）、文具盒（2）和书皮夹（3），所述书皮本体（1）包括书皮正面（4）和书皮背面（5），所述书皮夹（3）设置在书皮正面（4）与书皮背面（5）的中间位置，其特征在于：所述文具盒（2）通过卡合结构安装在书皮夹（3）上，所述文具盒（2）的外部两端均安装有固定块（9），所述固定块（9）的内部设置有卡合块（6），所述卡合块（6）的前端为弧形，所述卡合块（6）的后端与固定块（9）之间设置有弹簧（8），所述书皮夹（3）上设置有卡槽（10），所述卡槽（10）上开设有配合卡合块（6）前端弧形结构的凹槽（7），所述卡合块（6）在卡槽（10）上滑动。

2.根据权利要求1所述的一种多功能文具书皮，其特征在于：所述文具盒（2）的形状为长方体结构，所述文具盒（2）的开口处设置有上盖（11）和下盖（12），所述上盖（11）固定设置在开口处的一端，所述上盖（11）的另一端为弧形结构，且上盖（11）弧形面的中间位置处安装有公扣（14），所述下盖（12）设置在开口处的另一端，所述下盖（12）的中间位置处设置有配合公扣（14）使用的母扣（13）。

3.根据权利要求1所述的一种多功能文具书皮，其特征在于：所述书皮夹（3）为U形结构，所述书皮夹（3）的开口处卡合在书皮正面（4）与书皮背面（5）的中间位置。

4.根据权利要求1所述的一种多功能文具书皮，其特征在于：所述书皮正面（4）和书皮背面（5）大小一致、形状相同，且两者之间固定连接。

说明书

技术领域

本实用新型属于书皮技术领域，具体涉及一种多功能文具书皮。

背景技术

书皮又称装帧，装帧一部书稿在印刷之前，对书的形态、用料和制作等方面所进行的艺术和工艺设计；在日常生活中， 为了保护书籍的完好， 学生们会为书籍包装上书皮，随着学生们所学知识增大，所需要使用的文具种类增多，学生们常常为寻找某一文具浪费很多时间， 从而耽误了学生们使用，给学生们带来很多的不便，特别是在大学生活中，拿本书带支笔就去上课，携带时不便，还易造成资源的浪费。

现有的技术存在以下问题：

1、文具较多，且文具的体积较小，使用时不易寻找，浪费时间；

2、文具在携带过程中易丢失，携带不便。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种多功能文具书皮，具有方便拆卸、不占空间的特点。

为实现上述目的，本实用新型提供如下技术方案：.一种多功能文具书皮，包括书皮本体、文具盒和书皮夹，所述书皮本体包括书皮正面和书皮背面，所述书皮夹设置在书皮正面与书皮背面的中间位置，所述文具盒通过卡合结构安装在书皮夹上，所述文具盒的外部两端均安装有固定块，所述固定块的内部设置有卡合块，所述卡合块的前端为弧形，所述卡合块的后端与固定块之间设置有弹簧，所述书皮夹上设置有卡槽，所述卡槽上开设有配合卡合块前端弧形结构的凹槽，所述卡合块在卡槽上滑动。

优选的，所述文具盒的形状为长方体结构，所述文具盒的开口处设置有上盖和下盖，所述上盖固定设置在开口处的一端，所述上盖的另一端为弧形结构，且上盖弧形面的中间位置处安装有公扣，所述下盖设置在开口处的另一端，所述下盖的中间位置处设置有配合公扣使用的母扣。

优选的，所述书皮夹为U形结构，所述书皮夹的开口处卡合在书皮正面与书皮背面的中间位置。

优选的，所述书皮正面和书皮背面大小一致、形状相同，且两者之间固定连接。

与现有技术相比，本实用新型的有益效果是：

1、将文具盒从书皮夹的顶端贯穿，文具盒上的卡合块在书皮夹上的卡槽内滑动，在移动的过程中，文具盒向下移动，固定块做相同方向的运动，从而带动卡合块向下运动，卡槽的内壁对弹簧产生作用力，使弹簧处于挤压状态，当卡合块移动至凹槽边缘处，弹簧在反作用力下推动卡合块，使其进入凹槽中进行卡合固定，取出时，拉动文具盒使文具盒向上运动，卡合块脱离凹槽即实现拆卸，使用方便，不占地方。

2、文具盒内放入的笔或橡皮，通过上盖处安装的公扣与下盖设置的母扣，实现多次取拿文具，使用方便。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

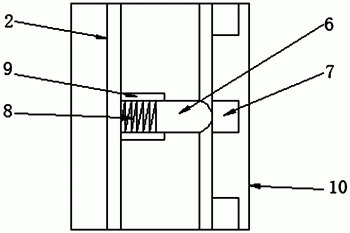

图1为本实用新型的卡合结构示意图；

图2为本实用新型的文具盒结构示意图；

图3为本实用新型的整体结构示意图；

图4为本实用新型的移动结构示意图；

图中：1、书皮本体；2、文具盒；3、书皮夹；4、书皮正面；5、书皮背面；6、卡合块；7、凹槽；8、弹簧；9、固定块；10、卡槽；11、上盖；12、下盖；13、母扣；14、公扣。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供以下技术方案：一种多功能文具书皮，包括书皮本体1、文具盒2和书皮夹3，书皮本体1包括书皮正面4和书皮背面5，书皮夹3设置在书皮正面4与书皮背面5的中间位置，文具盒2通过卡合结构安装在书皮夹3上，文具盒2的外部两端均安装有固定块9，固定块9的内部设置有卡合块6，卡合块6的前端为弧形，卡合块6的后端与固定块9之间设置有弹簧8，书皮夹3上设置有卡槽10，卡槽10上开设有配合卡合块6前端弧形结构的凹槽7，卡合块6在卡槽10上滑动。

本实施方案中：将文具盒2从书皮夹3的顶端贯穿，文具盒2上的卡合块6在书皮夹3上的卡槽10内滑动，在移动的过程中，文具盒2向下移动，固定块9做相同方向的运动，从而带动卡合块6向下运动，卡槽10的内壁对弹簧8产生作用力，使弹簧8处于挤压状态，当卡合块6移动至凹槽7边缘处，弹簧8在反作用力下推动卡合块6，使其进入凹槽7中进行卡合固定。

具体的，文具盒2的形状为长方体结构，文具盒2的开口处设置有上盖11和下盖12，上盖11固定设置在开口处的一端，上盖11的另一端为弧形结构，且上盖11弧形面的中间位置处安装有公扣14，下盖12设置在开口处的另一端，下盖12的中间位置处设置有配合公扣14使用的母扣13，在文具盒2内放入笔或橡皮，通过公扣14和母扣13的配合使用，实现多次取拿文具，使用方便。

具体的，书皮夹3为U形结构，书皮夹3的开口处卡合在书皮正面4与书皮背面5的中间位置。

具体的，书皮正面4和书皮背面5大小一致、形状相同，且两者之间固定连接。

本实用新型的工作原理及使用流程：书皮本体1包括书皮正面4和书皮背面5，书皮夹3设置在书皮正面4与书皮背面5的中间位置，书皮正面4和书皮背面5大小一致、形状相同，且两者之间固定连接，文具盒2通过卡合结构安装在书皮夹3上，书皮夹3为U形结构，书皮夹3的开口处卡合在书皮正面4与书皮背面5的中间位置，文具盒2的外部两端均安装有固定块9，固定块9的内部设置有卡合块6，卡合块6的前端为弧形，卡合块6的后端与固定块9之间设置有弹簧8，书皮夹3上设置有卡槽10，卡槽10上开设有配合卡合块6前端弧形结构的凹槽7，卡合块6在卡槽10上滑动，文具盒2从书皮夹3的顶端贯穿，文具盒2上的卡合块6在书皮夹3上的卡槽10内滑动，在移动的过程中，文具盒2向下移动，固定块9做相同方向的运动，从而带动卡合块6向下运动，卡槽10的内壁对弹簧8产生作用力，使弹簧8处于挤压状态，当卡合块6移动至凹槽7边缘处，弹簧8在反作用力下推动卡合块6，使其进入凹槽7中进行卡合固定，取出时，拉动文具盒2使文具盒2向上运动，卡合块6脱离凹槽7即实现拆卸，使用方便，不占地方，文具盒2的形状为长方体结构，文具盒2的开口处设置有上盖11和下盖12，上盖11固定设置在开口处的一端，上盖11的另一端为弧形结构，且上盖11弧形面的中间位置处安装有公扣14，下盖12设置在开口处的另一端，下盖12的中间位置处设置有配合公扣14使用的母扣13，在文具盒2内放入笔或橡皮，通过公扣14和母扣13的配合使用，文具盒内放入的笔或橡皮，通过上盖处安装的公扣与下盖设置的母扣，实现多次取拿文具，使用方便。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
