专利摘要

本实用新型公开了一种方便使用的马克笔，包括笔杆与持握洞洞，所述笔杆的表面左端设置有持握洞洞，所述笔杆的左端设置有笔头，所述笔杆与笔头整体热熔连接，所述笔头的左端设置有笔盖，所述笔杆的右端设置有固定端，所述固定端的右端设置有端盖，所述固定端与端盖通过卡套连接，本实用新型中通过将传统的通过拧动拆下笔盖的方式更改为现有的通过内螺纹槽旋转连接，这样可以使得笔盖在拆卸的时候可以更加的方便，这样从而可以使得以往将笔盖取下费事费力的问题得到解决，在进行笔杆的持握时可以通过这两个持握洞洞可以使得拿持笔杆更加的方便省力，不会使得在拿持笔杆时发生脱落的现象。

权利要求

1.一种方便使用的马克笔，包括笔杆(4)与持握洞洞(3)，其特征在于：所述笔杆(4)的表面左端设置有持握洞洞(3)，所述笔杆(4)的左端设置有笔头(2)，所述笔杆(4)与笔头(2)整体热熔连接，所述笔头(2)的左端设置有笔盖(1)，所述笔杆(4)的右端设置有固定端(5)，所述固定端(5)的右端设置有端盖(6)，所述固定端(5)与端盖(6)通过卡套连接。

2.根据权利要求1所述的一种方便使用的马克笔，其特征在于：所述笔盖(1)的组成包括有主体(11)、圆环槽(12)和内螺纹槽(13)，所述主体(11)的右端设置有圆环槽(12)，所述圆环槽(12)的内部设置有内螺纹槽(13)，所述笔盖(1)通过主体(11)与笔头(2)通过热熔连接。

3.根据权利要求1所述的一种方便使用的马克笔，其特征在于：所述笔头(2)的组成包括有螺纹柱(21)、持力部(22)、连接部(23)和笔尖(24)，所述持力部(22)的左端设置有螺纹柱(21)，所述持力部(22)的右侧设置有连接部(23)，所述连接部(23)的右端设置有笔尖(24)，所述笔头(2)通过螺纹柱(21)与笔盖(1)螺纹旋转连接。

4.根据权利要求1所述的一种方便使用的马克笔，其特征在于：所述固定端(5)的组成包括有固定部(51)、本体(52)、外螺纹槽(53)和吸墨棉芯(54)，所述本体(52)的左端设置有固定部(51)，所述本体(52)的右端外侧一周设置有外螺纹槽(53)，所述外螺纹槽(53)的内部设置有吸墨棉芯(54)，所述固定端(5)通过本体(52)与端盖(6)卡套连接。

5.根据权利要求1所述的一种方便使用的马克笔，其特征在于：所述持握洞洞(3)为内凹的椭圆形的孔洞，所述持握洞洞(3)共设置有两个，两个所述持握洞洞(3)分别呈对称设置在笔杆(4)的前后两端的表侧的内部。

6.根据权利要求1所述的一种方便使用的马克笔，其特征在于：所述笔杆(4)为内部中空的圆柱体结构，所述笔杆(4)的截面直径为十二毫米，所述笔杆(4)的长度为八厘米，所述笔杆(4)的外侧的一周粘贴有一层涂光膜。

7.根据权利要求1所述的一种方便使用的马克笔，其特征在于：所述笔盖(1)为内部中空的圆柱体结构，所述笔盖(1)的尺寸为截面直径为十二毫米，所述笔盖(1)的长度为两厘米。

8.根据权利要求3所述的一种方便使用的马克笔，其特征在于：所述笔尖(24)为带有尖端的圆柱体结构，所述笔尖(24)的宽度为一毫米，所述笔尖(24)的长度为五毫米，所述笔尖(24)与连接部(23)通过套接连接。

说明书

技术领域

本实用新型属于生产生活相关技术领域，具体涉及一种方便使用的马克笔。

背景技术

马克笔，又名记号笔。是一种书写或绘画专用的绘图彩色笔，本身含有墨水，且通常附有笔盖，一般拥有坚软笔头。马克笔的颜料具有易挥发性，用于一次性的快速绘图。常使用于设计物品、广告标语、海报绘制或其他美术创作等场合。可画出变化不大的、较粗的线条。箱头笔为马克笔的一种。

现有的马克笔技术存在以下问题：现有的马克笔在进行使用时，需要将笔盖取出，但是现有的笔盖在进行取下时打开比较费时费力，而且现有的马克笔在进行拿握的时候由于马克笔为圆柱体结构，这样在拿握的时候可能会发生在握住的时候发生滑动的现象，并且现有的马克笔只是一次性的使用，当内部的墨水用完时就不能使用了。

实用新型内容

本实用新型的目的在于提供一种方便使用的马克笔，以解决上述背景技术中提出的现有的马克笔的笔盖取下较为费时费力并且在进行拿握的时候可能会发生转动的现象同时不能进行墨水的添加只是一次性的使用的问题。

为实现上述目的，本实用新型提供如下技术方案：一种方便使用的马克笔，包括笔杆与持握洞洞，所述笔杆的表面左端设置有持握洞洞，所述笔杆的左端设置有笔头，所述笔杆与笔头整体热熔连接，所述笔头的左端设置有笔盖，所述笔杆的右端设置有固定端，所述固定端的右端设置有端盖，所述固定端与端盖通过卡套连接。

优选的，所述笔盖的组成包括有主体、圆环槽和内螺纹槽，所述主体的右端设置有圆环槽，所述圆环槽的内部设置有内螺纹槽，所述笔盖通过主体与笔头通过热熔连接。

优选的，所述笔头的组成包括有螺纹柱、持力部、连接部和笔尖，所述持力部的左端设置有螺纹柱，所述持力部的右侧设置有连接部，所述连接部的右端设置有笔尖，所述笔头通过螺纹柱与笔盖螺纹旋转连接。

优选的，所述固定端的组成包括有固定部、本体、外螺纹槽和吸墨棉芯，所述本体的左端设置有固定部，所述本体的右端外侧一周设置有外螺纹槽，所述外螺纹槽的内部设置有吸墨棉芯，所述固定端通过本体与端盖卡套连接。

优选的，所述持握洞洞为内凹的椭圆形的孔洞，所述持握洞洞共设置有两个，两个所述持握洞洞分别呈对称设置在笔杆的前后两端的表侧的内部。

优选的，所述笔杆为内部中空的圆柱体结构，所述笔杆的截面直径为十二毫米，所述笔杆的长度为八厘米，所述笔杆的外侧的一周粘贴有一层涂光膜。

优选的，所述笔盖为内部中空的圆柱体结构，所述笔盖的尺寸为截面直径为十二毫米，所述笔盖的长度为两厘米。

优选的，所述笔尖为带有尖端的圆柱体结构，所述笔尖的宽度为一毫米，所述笔尖的长度为五毫米，所述笔尖与连接部通过套接连接。

与现有技术相比，本实用新型提供了一种方便使用的马克笔，具备以下有益效果：

(1)、本实用新型中通过将传统的通过拧动拆下笔盖的方式更改为现有的通过内螺纹槽旋转连接，这样可以使得笔盖在拆卸的时候可以更加的方便，这样从而可以使得以往将笔盖取下费事费力的问题得到解决；

(2)、本实用新型中通过在笔杆靠近笔头的部位设置有两个持握洞洞，这样在进行笔杆的持握时可以通过这两个持握洞洞可以使得拿持笔杆更加的方便省力，不会使得在拿持笔杆时发生脱落的现象；

(3)、本实用新型中通过在该笔杆的末端设置有固定端，该固定端与端盖可以进行螺纹槽旋转连接，并且在固定端的内部设置有吸墨棉芯，这样可以使得端盖与固定端分离之后可以向吸墨棉芯进行加墨，这样可以使得该马克笔可以多次循环的使用。

附图说明

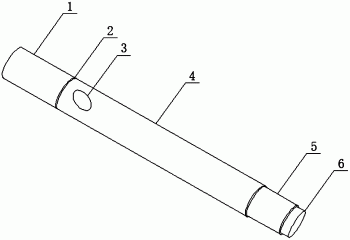

图1为本实用新型的马克笔结构示意图；

图2为本实用新型的笔盖结构示意图；

图3为本实用新型的笔头结构示意图；

图4为本实用新型的固定端结构示意图；

图中：1、笔盖；11、主体；12、圆环槽；13、内螺纹槽；2、笔头；21、螺纹柱；22、持力部；23、连接部；24、笔尖；3、持握洞洞；4、笔杆；5、固定端；51、固定部；52、本体；53、外螺纹槽；54、吸墨棉芯；6、端盖。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种方便使用的马克笔，包括笔杆4与持握洞洞3，笔杆4的表面左端设置有持握洞洞3，持握洞洞3为内凹的椭圆形的孔洞，可以在对笔杆4进行拿捏的时候不会产生滑动的现象，持握洞洞3共设置有两个，两个持握洞洞3分别呈对称设置在笔杆4的前后两端的表侧的内部，笔杆4的左端设置有笔头2，笔头2的组成包括有螺纹柱21、持力部22、连接部23和笔尖24，持力部22的左端设置有螺纹柱21，可以在使用的过程中做到便于安装与拆卸的作用，节省时间，持力部22的右侧设置有连接部23，连接部23的右端设置有笔尖24，笔尖24为带有尖端的圆柱体结构，这样可以使得在进行使用马克笔写字过程中可以做到字体的美观，笔尖24的宽度为一毫米，笔尖24的长度为五毫米，笔尖24与连接部23通过套接连接，

一种方便使用的马克笔，包括笔头2通过螺纹柱21与笔盖1螺纹旋转连接，笔盖1为内部中空的圆柱体结构，这样可以在进行扣合的过程中可以做到连接的更加的紧密，笔盖1的尺寸为截面直径为十二毫米，笔盖1的长度为两厘米，笔杆4与笔头2整体热熔连接，笔杆4为内部中空的圆柱体结构，笔杆4的截面直径为十二毫米，笔杆4的长度为八厘米，笔杆4的外侧的一周粘贴有一层涂光膜，可以做到防止在握笔的过程中对笔杆4由于长时间的摩擦导致的笔杆4的磨损，这样可以使得在连接的过程中做到更好的通过热熔连接整个物件，

一种方便使用的马克笔，包括笔头2的左端设置有笔盖1，笔盖1的组成包括有主体11、圆环槽12和内螺纹槽13，主体11的右端设置有圆环槽12，这样的设计可以在进行工作的过程中做到更好的连接的作用，圆环槽12的内部设置有内螺纹槽13，笔盖1通过主体11与笔头2通过热熔连接，笔杆4的右端设置有固定端5，固定端5的组成包括有固定部51、本体52、外螺纹槽53和吸墨棉芯54，本体52的左端设置有固定部51，本体52的右端外侧一周设置有外螺纹槽53，外螺纹槽53的内部设置有吸墨棉芯54，可以在进行使用的过程中做到更好的将马克笔进行多次循环的利用，可以做到不浪费的作用，固定端5通过本体52与端盖6卡套连接，固定端5的右端设置有端盖6，固定端5与端盖6通过卡套连接。

本实用新型的工作原理及使用流程：本实用新型安装好过后，当要进行该马克笔的使用时，首先取出该马克笔，之后用右手握住笔杆4，之后用左手握住笔盖1，然后顺时针旋转，这样可以使得笔盖1内部的内螺纹槽13可以与笔头2分离，这样就可以使得笔头2内部的笔尖24漏出，这样就可以使得进行使用，并且通过在笔杆4靠近笔头2的部位设置有两个持握洞洞3，这样在进行笔杆4的持握时可以通过这两个持握洞洞3可以使得拿持笔杆4更加的方便省力，不会使得在拿持笔杆4时发生脱落的现象，之后用右手的两根手指握住持握洞洞3，这样就可以进行绘画，当该马克笔内部的墨水用完时，这时通过顺时针旋转端盖6，这样就可以使得端盖6与固定端5分离，这样就可以使得固定端5内部的吸墨棉芯54就会漏出，这样可以使得端盖6与固定端5分离之后可以向吸墨棉芯54进行加墨，这样可以使得该马克笔可以多次循环的使用，当使用完毕之后，通过逆时针旋转笔盖1，这样就可以使得笔盖1与笔杆4固定稳定，这样就完成了该马克笔的使用了。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
