专利摘要

本实用新型提供一种使用方便的数学绘图仪，包括上壳体、第一转杆、第一绘图尺、连接座、第二绘图尺、第二转杆以及下壳体，上壳体底部通过膨胀螺丝固定有连接座，连接座底部通过膨胀螺丝固定有下壳体，上壳体和下壳体内部均开设有活动腔，上壳体左上角装配有第一转杆，下壳体右下角装配有第二转杆，第一转杆上套设有多组第一绘图尺，第二转杆上套设有多组第二绘图尺，上壳体前端面通过手柄与下壳体前端面相连接，连接座内部装配有三组电动抽气泵，电动抽气泵后端面装配有吸气管，电动抽气泵前端面装配有出气管，数学老师在第一绘图尺和第二绘图尺选择好合适的几何模具图形后进行绘画。

权利要求

1.一种使用方便的数学绘图仪，包括上壳体、第一转杆、第一绘图尺、连接座、第二绘图尺、第二转杆、手柄以及下壳体，其特征在于：所述上壳体底部通过膨胀螺丝固定有连接座，所述连接座底部通过膨胀螺丝固定有下壳体，所述上壳体和下壳体内部均开设有活动腔，所述上壳体左上角装配有第一转杆，所述下壳体右下角装配有第二转杆，所述第一转杆上套设有多组第一绘图尺，所述第二转杆上套设有多组第二绘图尺，所述上壳体前端面通过手柄与下壳体前端面相连接，所述连接座内部装配有三组电动抽气泵，所述电动抽气泵后端面装配有吸气管，所述电动抽气泵前端面装配有出气管，所述连接座前端面左侧装配有电池片，所述连接座前端面右侧装配有固定按钮。

2.根据权利要求1所述的一种使用方便的数学绘图仪，其特征在于：所述上壳体、连接座以及下壳体均由塑料材质制成。

3.根据权利要求1所述的一种使用方便的数学绘图仪，其特征在于：所述手柄外表面装配有防滑垫。

4.根据权利要求1所述的一种使用方便的数学绘图仪，其特征在于：所述固定按钮通过导线与电池片相连接，所述固定按钮通过导线与电动抽气泵。

5.根据权利要求1所述的一种使用方便的数学绘图仪，其特征在于：所述吸气管后端面装配吸气贴。

6.根据权利要求1所述的一种使用方便的数学绘图仪，其特征在于：所述第一绘图尺和第二绘图尺上开设有多组不同种类的几何图形模型孔。

说明书

技术领域

本实用新型是一种使用方便的数学绘图仪，属于数学辅助用具技术领域。

背景技术

数学是研究数量、结构、变化、空间以及信息等概念的一门学科，从某种角度看属于形式科学的一种。数学家和哲学家对数学的确切范围和定义有一系列的看法。而在人类历史发展和社会生活中，数学也发挥着不可替代的作用，也是学习和研究现代科学技术必不可少的基本工具。

现有技术中，在数学教学过程中需要对几何图形绘画帮助学生理解图形，现有的数学绘图仪工具比较单一，不够多样化，且没有收纳存放功能，现有的数学绘图仪没有固定功能，数学老师在绘图过程中需要扶着绘图仪进行绘画十分不便，现在急需一种使用方便的数学绘图仪来解决上述出现的问题。

发明内容

针对现有技术存在的不足，本实用新型目的是提供一种使用方便的数学绘图仪，以解决上述背景技术中提出的问题，本实用新型结构合理，便于固定，适用范围广。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种使用方便的数学绘图仪，包括上壳体、第一转杆、第一绘图尺、连接座、第二绘图尺、第二转杆、手柄以及下壳体，所述上壳体底部通过膨胀螺丝固定有连接座，所述连接座底部通过膨胀螺丝固定有下壳体，所述上壳体和下壳体内部均开设有活动腔，所述上壳体左上角装配有第一转杆，所述下壳体右下角装配有第二转杆，所述第一转杆上套设有多组第一绘图尺，所述第二转杆上套设有多组第二绘图尺，所述上壳体前端面通过手柄与下壳体前端面相连接，所述连接座内部装配有三组电动抽气泵，所述电动抽气泵后端面装配有吸气管，所述电动抽气泵前端面装配有出气管，所述连接座前端面左侧装配有电池片，所述连接座前端面右侧装配有固定按钮。

进一步地，所述上壳体、连接座以及下壳体均由塑料材质制成。

进一步地，所述手柄外表面装配有防滑垫。

进一步地，所述固定按钮通过导线与电池片相连接，所述固定按钮通过导线与电动抽气泵。

进一步地，所述吸气管后端面装配吸气贴。

进一步地，所述第一绘图尺和第二绘图尺上开设有多组不同种类的几何图形模型孔。

本实用新型的有益效果：本实用新型的一种使用方便的数学绘图仪，因本实用新型添加了吸气管、电动抽气泵、出气管、电池片以及固定按钮，通过电动抽气泵将吸气管和吸气贴的空气吸入，吸气贴紧紧吸住黑板，数学老师在第一绘图尺和第二绘图尺选择好合适的几何模具图形后进行绘画，提高了本实用新型的使用方便性。

因手柄外表面装配有防滑垫，该设计提高了本实用新型的防滑效果，因固定按钮通过导线与电池片相连接，固定按钮通过导线与电动抽气泵，该设计方便数学老师控制电动抽气泵的工作状态，因吸气管后端面装配吸气贴，该设计提高了吸气范围，提高了使用稳定性，本实用新型结构合理，便于固定，适用范围广。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

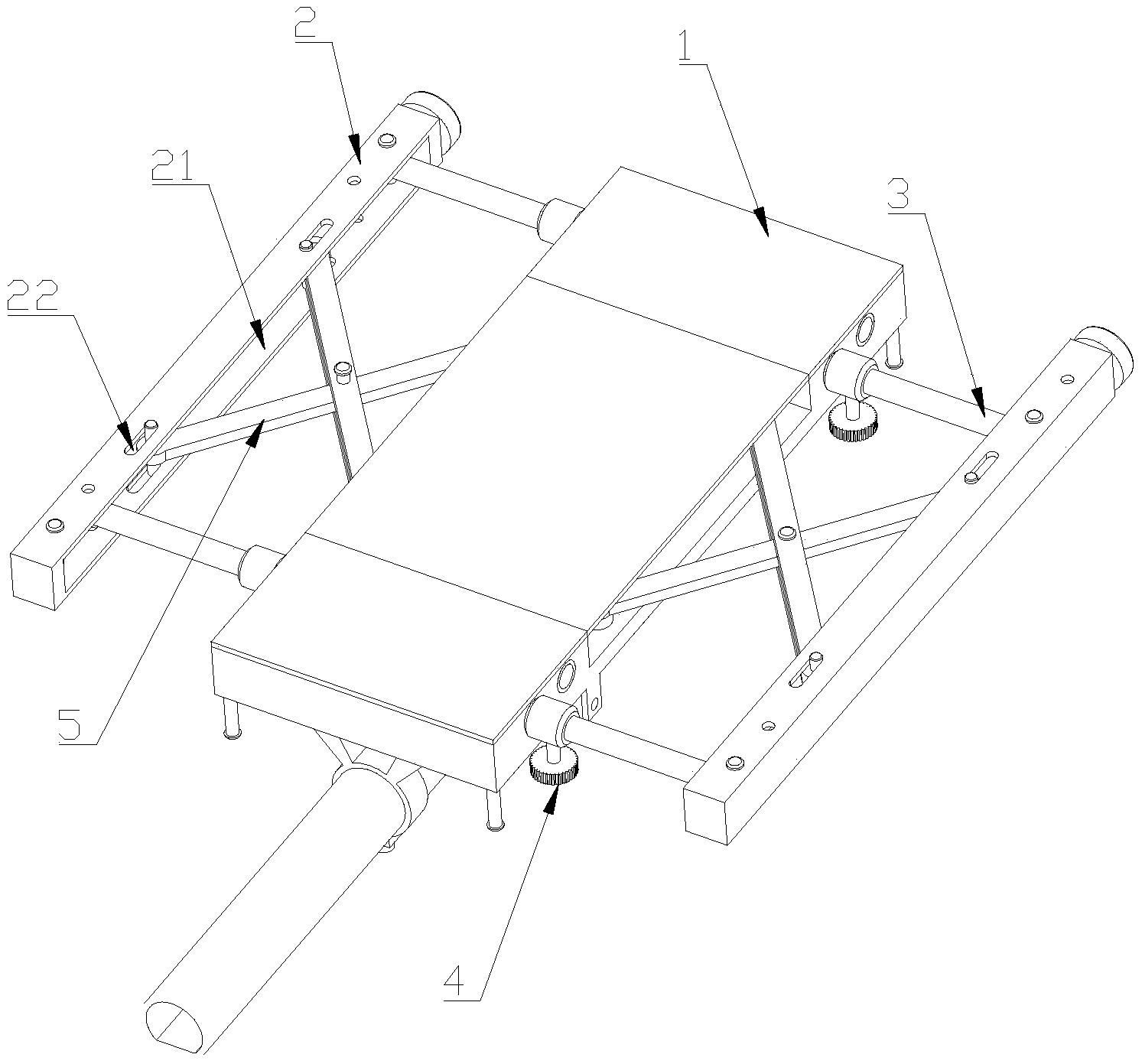

图1为本实用新型一种使用方便的数学绘图仪的结构示意图；

图2为本实用新型一种使用方便的数学绘图仪中连接座的结构示意图；

图3为本实用新型一种使用方便的数学绘图仪中上壳体的结构示意图；

图中：1-上壳体、2-第一转杆、3-第一绘图尺、4-连接座、5-第二绘图尺、6-第二转杆、7-手柄、8-下壳体、41-吸气管、42-电动抽气泵、43-出气管、44-电池片、45-固定按钮。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图3，本实用新型提供一种技术方案：一种使用方便的数学绘图仪，包括上壳体1、第一转杆2、第一绘图尺3、连接座4、第二绘图尺5、第二转杆6、手柄7以及下壳体8，上壳体1底部通过膨胀螺丝固定有连接座4，连接座4底部通过膨胀螺丝固定有下壳体8，上壳体1和下壳体8内部均开设有活动腔，上壳体1左上角装配有第一转杆2，下壳体8右下角装配有第二转杆6，第一转杆2上套设有多组第一绘图尺3，第二转杆6上套设有多组第二绘图尺5，上壳体1前端面通过手柄7与下壳体8前端面相连接，连接座4内部装配有三组电动抽气泵42，电动抽气泵42后端面装配有吸气管41，电动抽气泵42前端面装配有出气管43，连接座4前端面左侧装配有电池片44，连接座4前端面右侧装配有固定按钮45。

上壳体1、连接座4以及下壳体8均由塑料材质制成，手柄7外表面装配有防滑垫，该设计提高了本实用新型的防滑效果，固定按钮45通过导线与电池片44相连接，固定按钮45通过导线与电动抽气泵42，该设计方便数学老师控制电动抽气泵42的工作状态。

吸气管41后端面装配吸气贴，该设计提高了吸气范围，提高了使用稳定性，第一绘图尺3和第二绘图尺5上开设有多组不同种类的几何图形模型孔，该设计提高了本实用新型的使用范围。

作为本实用新型的一个实施例：数学老师需要绘画几何图形时，握住手柄7后将上壳体1和下壳体8放置贴合黑板，按下固定按钮45，电池片44将电能传送至电动抽气泵42，电动抽气泵42开始工作，电动抽气泵42将吸气管41和吸气贴的空气吸入，吸气贴紧紧吸住黑板，数学老师在第一绘图尺3和第二绘图尺5选择好合适的几何模具图形后进行绘画，绘画好后切换固定按钮45为断开状态，电动抽气泵42后侧的出气管43出气，数学老师握住手柄7，吸气贴和黑板分离，该设计提高了本实用新型的使用方便性。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
