专利摘要

本实用新型公开了会计用财务账本收纳装置，包括底座，所述底座的顶部中央位置处嵌入有转杆，所述转杆的顶端通过螺纹旋合连接有调节螺母，且转杆的外壁套设有第一轴套和第二轴套，所述第一轴套位于第二轴套的上方，且第一轴套的外壁套设有第一转架，所述第一转架的一侧内壁上设置有第一弧形管和第二弧形管，所述第一弧形管位于第二弧形管的一侧，本实用新型设置一方面通过将财务账本垂直并呈圆形放置，可以便于会计在查找使用时轻松简单的找到，避免传统收纳需要大量翻动查找费时费力的问题，有效的提高了会计的工作效率，另一方面可以有效的避免财务账本在拿取时容易造成其他财务账本松动滑落的问题。

权利要求

1.会计用财务账本收纳装置，包括底座（17），其特征在于：所述底座（17）的顶部中央位置处嵌入有转杆（5），所述转杆（5）的顶端通过螺纹旋合连接有调节螺母（14），且转杆（5）的外壁套设有第一轴套（12）和第二轴套（16），所述第一轴套（12）位于第二轴套（16）的上方，且第一轴套（12）的外壁套设有第一转架（4），所述第一转架（4）的一侧内壁上设置有第一弧形管（3）和第二弧形管（11），所述第一弧形管（3）位于第二弧形管（11）的一侧，且第一弧形管（3）的内部设置有第一管套（6），所述第一管套（6）的一侧内壁上设置有弹簧（18），所述弹簧（18）的一端设置有第一移动杆（7），所述第一移动杆（7）上远离弹簧（18）的一端设置有第一夹板（8），所述第二弧形管（11）的内部设置有第二管套（19），所述第二管套（19）的一端嵌入有第二移动杆（9），所述第二移动杆（9）上远离第二管套（19）的一端设置有第二夹板（10），所述第一轴套（12）的外壁靠近第一转架（4）的一侧位置处套设有外罩（2），所述外罩（2）的一侧外壁上开设有拿取槽（13），且外罩（2）的顶部开设有收纳腔（20），所述收纳腔（20）的内部通过滑块和滑槽滑动连接有滑板（21），所述第一轴套（12）的一侧外壁上靠近第一弧形管（3）的一侧位置处设置有挡板（1），所述第二轴套（16）的一侧外壁上设置有第二转架（15）。

2.根据权利要求1所述的会计用财务账本收纳装置，其特征在于：所述第一弧形管（3）和第二弧形管（11）的一侧外壁上均开设有凹槽。

3.根据权利要求1所述的会计用财务账本收纳装置，其特征在于：所述滑板（21）为弧形结构。

4.根据权利要求1所述的会计用财务账本收纳装置，其特征在于：所述挡板（1）共设置有四个，且四个挡板（1）均匀设置在第一轴套（12）的外壁上。

5.根据权利要求1所述的会计用财务账本收纳装置，其特征在于：所述外罩（2）的顶部靠近收纳腔（20）的一侧位置处开设有槽。

说明书

技术领域

本实用新型属于会计技术领域，具体涉及会计用财务账本收纳装置。

背景技术

会计核算职能是指主要运用货币计量形式，通过确认、计量、记录和报告，从数量上连续、系统和完整的反映各个单位的经济活动情况，为加强经济管理和提高经济效益提供会计信息。

但是,目前市场现有的会计在工作时需要接触大量的财务账本，现有的财务账本大多收纳在箱子或者盒子里，一方面不便于会计在使用时进行查找，查找时费时费力，另一方面由于桌面空间有限，财务账本占用空间大，不便于会计的使用。

实用新型内容

本实用新型的目的在于提供会计用财务账本收纳装置，以解决现有的财务账本不便于查找使用和摆放杂乱占用空间大的问题。

为实现上述目的，本实用新型提供如下技术方案：会计用财务账本收纳装置，包括底座，所述底座的顶部中央位置处嵌入有转杆，所述转杆的顶端通过螺纹旋合连接有调节螺母，且转杆的外壁套设有第一轴套和第二轴套，所述第一轴套位于第二轴套的上方，且第一轴套的外壁套设有第一转架，所述第一转架的一侧内壁上设置有第一弧形管和第二弧形管，所述第一弧形管位于第二弧形管的一侧，且第一弧形管的内部设置有第一管套，所述第一管套的一侧内壁上设置有弹簧，所述弹簧的一端设置有第一移动杆，所述第一移动杆上远离弹簧的一端设置有第一夹板，所述第二弧形管的内部设置有第二管套，所述第二管套的一端嵌入有第二移动杆，所述第二移动杆上远离第二管套的一端设置有第二夹板，所述第一轴套的外壁靠近第一转架的一侧位置处套设有外罩，所述外罩的一侧外壁上开设有拿取槽，且外罩的顶部开设有收纳腔，所述收纳腔的内部通过滑块和滑槽滑动连接有滑板，所述第一轴套的一侧外壁上靠近第一弧形管的一侧位置处设置有挡板，所述第二轴套的一侧外壁上设置有第二转架。

优选的，所述第一弧形管和第二弧形管的一侧外壁上均开设有凹槽。

优选的，所述滑板为弧形结构。

优选的，所述挡板共设置有四个，且四个挡板均匀设置在第一轴套的外壁上。

优选的，所述外罩的顶部靠近收纳腔的一侧位置处开设有槽。

本实用新型与现有技术相比，具有以下有益效果：

(1)本实用新型设置了挡板、外罩、第一弧形管、第一转架、第一管套、第一移动杆、第一夹板、拿取槽和弹簧，在使用时，将财务账本放入第一转架内，第一夹板受到挤压，弹簧的弹性形变通过第一夹板将财务账本夹紧，在拿取财务账本时，转动第一转架和第二转架，通过透明的外罩查看所需财务账本的信息，找到后转动外罩，将拿取槽移动到所需财务账本处进行拿取，一方面通过将财务账本垂直并呈圆形放置，可以便于会计在查找使用时轻松简单的找到，避免传统收纳需要大量翻动查找费时费力的问题，有效的提高了会计的工作效率，另一方面可以有效的避免财务账本在拿取时容易造成其他财务账本松动滑落的问题，保证财务账本拿取的针对性和财务账本固定的稳定。

(2)本实用新型设置了转杆、底座、第一轴套、第二轴套和调节螺母，在使用时，将底座放置桌面上，第一轴套和第二轴套套在转杆上，将调节螺母旋入转杆的顶端，一方面通过第一轴套和第二轴套有效的提高了财务账本的收纳数量，充分利用了桌面上的空间，提高空间利用率，另一方面通过组合式的安装方式便于拆卸和组装，可以根据不同收纳财务账本数量调节收纳装置的数量，提高适用性。

附图说明

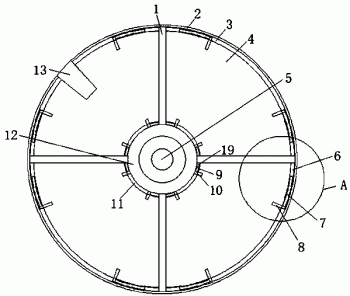

图1为本实用新型的俯视图；

图2为本实用新型的正视图；

图3为本实用新型的外罩俯视图；

图4为本实用新型的A处放大图；

图中：1-挡板、2-外罩、3-第一弧形管、4-第一转架、5-转杆、6-第一管套、7-第一移动杆、8-第一夹板、9-第二移动杆、10-第二夹板、11-第二弧形管、12-第一轴套、13-拿取槽、14-调节螺母、15-第二转架、16-第二轴套、17-底座、18-弹簧、19-第二管套、20-收纳腔、21-滑板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-图4所示，本实用新型提供如下技术方案：会计用财务账本收纳装置，包括底座17，底座17的顶部中央位置处嵌入有转杆5，便于第一轴套12和第二轴套16在转杆5上转动，从而便于拿取账本，转杆5的顶端通过螺纹旋合连接有调节螺母14，限定第一轴套12和第二轴套16在转杆5上的位置，避免在碰撞后掉落，且转杆5的外壁套设有第一轴套12和第二轴套16，第一轴套12位于第二轴套16的上方，且第一轴套12的外壁套设有第一转架4，起到放置财务账本的作用，第一转架4的一侧内壁上设置有第一弧形管3和第二弧形管11，第一弧形管3位于第二弧形管11的一侧，且第一弧形管3的内部设置有第一管套6，第一管套6的一侧内壁上设置有弹簧18，弹簧18的一端设置有第一移动杆7，第一移动杆7上远离弹簧18的一端设置有第一夹板8，起到将财务账本夹紧的作用，第二弧形管11的内部设置有第二管套19，第二管套19的一端嵌入有第二移动杆9，第二移动杆9上远离第二管套19的一端设置有第二夹板10，第一轴套12的外壁靠近第一转架4的一侧位置处套设有外罩2，避免财务账本拿取时滑落的问题，外罩2的一侧外壁上开设有拿取槽13，便于将财务账本进行拿取，且外罩2的顶部开设有收纳腔20，收纳腔20的内部通过滑块和滑槽滑动连接有滑板21，第一轴套12的一侧外壁上靠近第一弧形管3的一侧位置处设置有挡板1，起到将第一转架4隔开的作用，便于将财务账本分类放置，便于后续查找使用，第二轴套16的一侧外壁上设置有第二转架15，充分利用空间进行多层放置，提高空间利用率。

为了便于第一夹板8和第二夹板10的移动，本实施例中，优选的，第一弧形管3和第二弧形管11的一侧外壁上均开设有凹槽。

为了便于适应第一转架4的形状，本实施例中，优选的，滑板21为弧形结构。

为了可以将第一转架4分成四部分，从而提高分类放置的种类，本实施例中，优选的，挡板1共设置有四个，且四个挡板1均匀设置在第一轴套12的外壁上。

为了便于将财务账本放入第一转架4内，本实施例中，优选的，外罩2的顶部靠近收纳腔20的一侧位置处开设有槽。

本实用新型的工作原理及使用流程：该实用新型使用时，滑动滑板21，将滑板21滑入收纳腔20内，将财务账本放入第一转架4内，随着财务账本不断地插入，第一夹板8和第二夹板10受到挤压，弹簧18受力压缩，第一移动杆7向第一管套6内移动，第二移动杆9向第二管套19内移动，第一夹板8和第二夹板10将财务账本夹紧，当两个挡板1之间的空间插满后，转动外罩2进行第二空间继续放入财务账本，将更多的财务账本放入第二转架15上，将底座17放置桌面上，第一轴套12和第二轴套16套在转杆5上，通过调节螺母14与转杆5的旋合连接，将调节螺母14旋入转杆5的顶端，在拿取财务账本时，先转动第一转架4和第二转架15，通过透明的外罩2查看所需财务账本的信息，找到后转动外罩2，将拿取槽13移动到所需财务账本处，将手通过拿取槽13伸入第一转架4或者第二转架15内取出财务账本。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
