专利摘要

专利摘要

本实用新型公开了一种艺术设计用图纸存放装置，其结构包括筒盒、背带槽、背带、盒盖、分类装置和工具盒，为解决现有技术不具备将画纸或成品进行分类分开存放的功能，导致了在拾取画纸时造成损坏或者互相染色的问题，使用者可以将收纳门向左通过合页转动打开，然后把画好的其中一张图纸卷起装入收纳筒中，装入好收纳筒后将其放置在固定槽内，然后利用固定槽上的卡箍将收纳筒进行扣接，扣接向左转动收纳筒，可进行下一张图纸的收纳，达到了将图纸分类进行存放，不会互相染色的有益效果有益效果。

权利要求

1.一种艺术设计用图纸存放装置，包括筒盒（1）、背带槽（2）、背带（3）和盒盖（4），其特征在于，还包括：分类装置（5）和工具盒（6），所述筒盒（1）上下两侧均设置有背带槽（2），所述背带槽（2）上设置有背带（3），并且背带（3）与背带槽（2）进行粘接，所述筒盒（1）内部设置有分类装置（5），所述筒盒（1）顶端设置有盒盖（4），所述分类装置（5）由收纳门（51）、轴承（52）、垫块（53）、固定槽（54）、收纳筒（55）、卡箍（56）、旋转柱（57）和合页（58）组成，所述筒盒（1）前侧中端设置有收纳门（51），并且收纳门（51）通过合页（58）与筒盒（1）进行转动连接，所述筒盒（1）内部底端设置有轴承（52），并且轴承（52）外圈与筒盒（1）内部壁进行粘接，所述轴承（52）顶端面设置有垫块（53），所述垫块（53）顶端面设置有固定槽（54），所述固定槽（54）内部设置有收纳筒（55），并且固定槽（54）通过收纳筒（55）与卡箍（56）进行扣接，所述旋转柱（57）底端与轴承（52）内圈进行焊接，所述筒盒（1）内部上侧设置有工具盒（6），所述工具盒（6）由把手（61）、盒体（62）、橡皮槽（63）、笔槽（64）、夹块（65）和削笔刀槽（66）组成，所述盒体（62）顶端面设置有把手（61），所述盒体（62）前端面下端右侧设置有橡皮槽（63），所述盒体（62）前端面左侧设置有笔槽（64），所述笔槽（64）内部左右两端均设置有夹块（65），所述盒体（62）前端面右端上侧设置有削笔刀槽（66），所述盒体（62）与筒盒（1）进行插接。

2.根据权利要求1所述的一种艺术设计用图纸存放装置，其特征在于：所述固定槽（54）设置有6个，并且固定槽（54）环绕于旋转柱（57）外侧，并且每根固定槽（54）中端均设置有卡箍（56）。

3.根据权利要求1所述的一种艺术设计用图纸存放装置，其特征在于：所述垫块（53）呈圆形，垫块（53）与轴承（52）的面积大小为一致。

4.根据权利要求1所述的一种艺术设计用图纸存放装置，其特征在于：所述笔槽（64）内部设置有4个放笔槽，并且右侧放笔槽相对于左侧3个放笔槽宽度大4mm。

5.根据权利要求1所述的一种艺术设计用图纸存放装置，其特征在于：所述笔槽（64）上侧均设置有夹块（65），并且夹块（65）为长方形。

6.根据权利要求1所述的一种艺术设计用图纸存放装置，其特征在于：橡皮槽（63）左右两端均设计有凹槽，并且凹槽大小为1cm。

7.根据权利要求1所述的一种艺术设计用图纸存放装置，其特征在于：所述把手（61）为设置有凹槽，并且凹槽内部设置有防滑垫。

8.根据权利要求1所述的一种艺术设计用图纸存放装置，其特征在于：所述固定槽（54）为半弧形，并且固定槽（54）延伸至顶部。

说明书

技术领域

本实用新型涉及艺术设计技术领域，具体涉及一种艺术设计用图纸存放装置。

背景技术

图纸存放装置即为现有技术中的画筒，在外出绘画作业时主要用于装画纸，以方便携带多种画纸，是户外写生必须携带的工具，但是现有技术不具备将画纸或成品进行分类分开存放的功能，导致了在拾取画纸时造成损坏或者互相染色，画纸在存放中会出现损坏的问题，不具备存放备用画笔，橡皮的功能，导致了在外作业时因绘画工具丢失而无法继续画画的问题。

实用新型内容

（一）要解决的技术问题

为了克服现有技术不足，现提出一种艺术设计用图纸存放装置，解决了现有技术不具备将画纸分类进行存放，会出现互相染色，画纸在存放中会出现损坏的问题和在户外作业因绘画工具丢失而无法继续画画的问题。

（二）技术方案

本实用新型通过如下技术方案实现：本实用新型提出了一种艺术设计用图纸存放装置，包括筒盒、背带槽、背带、盒盖、分类装置和工具盒，所述筒盒上下两侧均设置有背带槽，所述背带槽上设置有背带，并且背带与背带槽进行粘接，所述筒盒内部设置有分类装置，所述筒盒顶端设置有盒盖，所述分类装置由收纳门、轴承、垫块、固定槽、收纳筒、卡箍、旋转柱和合页组成，所述筒盒前侧中端设置有收纳门，并且收纳门通过合页与筒盒进行转动连接，所述筒盒内部底端设置有轴承，并且轴承外圈与筒盒内部壁进行粘接，所述轴承顶端面设置有垫块，所述垫块顶端面设置有固定槽，所述固定槽内部设置有收纳筒，并且固定槽通过收纳筒与卡箍进行扣接，所述旋转柱底端与轴承内圈进行焊接，所述筒盒内部上侧设置有工具盒，所述工具盒由把手、盒体、橡皮槽、笔槽、夹块和削笔刀槽组成，所述盒体顶端面设置有把手，所述盒体前端面下端右侧设置有橡皮槽，所述盒体前端面左侧设置有笔槽，所述笔槽内部左右两端均设置有夹块，所述盒体前端面右端上侧设置有削笔刀槽，所述盒体与筒盒进行插接。

进一步的，所述固定槽设置有6个，并且固定槽环绕于旋转柱外侧，并且每根固定槽中端均设置有卡箍。

进一步的，所述垫块呈圆形，垫块与轴承的面积大小为一致。

进一步的，所述笔槽内部设置有4个放笔槽，并且右侧放笔槽相对于左侧3个放笔槽宽度大4mm。

进一步的，所述笔槽4个放笔槽上侧均设置有夹块，并且夹块为长方形。

进一步的，所述橡皮槽左右两端均设计有凹槽，并且凹槽大小为1cm。

进一步的，所述把手为设置有凹槽，并且凹槽内部设置有防滑垫。

进一步的，所述固定槽为半弧形，并且固定槽延伸至顶部。

进一步的，所述背带是采用尼龙材质。

进一步的，所述桶盒是采用塑料材质。

进一步的，所述夹块是采用橡胶材质。

（三）有益效果

本实用新型相对于现有技术，具有以下有益效果：

1）为解决术不具备将画纸或成品进行分类分开存放的功能，导致了在拾取画纸时造成损坏或者互相染色的问题，使用者可以将收纳门向左通过合页转动打开，然后把画好的其中一张图纸卷起装入收纳筒中，装入好收纳筒后将其放置在固定槽内，然后利用固定槽上的卡箍将收纳筒进行扣接，扣接向左转动收纳筒，可进行下一张图纸的收纳，达到了将图纸分类进行存放，不会互相染色的有益效果。

2）为解决不具备存放备用画笔，橡皮的功能，导致了在外作业时因绘画工具丢失而无法继续画画的问题，可将盒盖向右旋转打开盒盖，然后通过把手拉出盒体，拉出盒体可看到带有有存放橡皮擦、画笔和削笔刀的放置槽，在画画工具丢失时可取出用来备用，达到了在户外在丢失损坏画笔的情况下能取出备用画笔，继续画画的有益效果。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

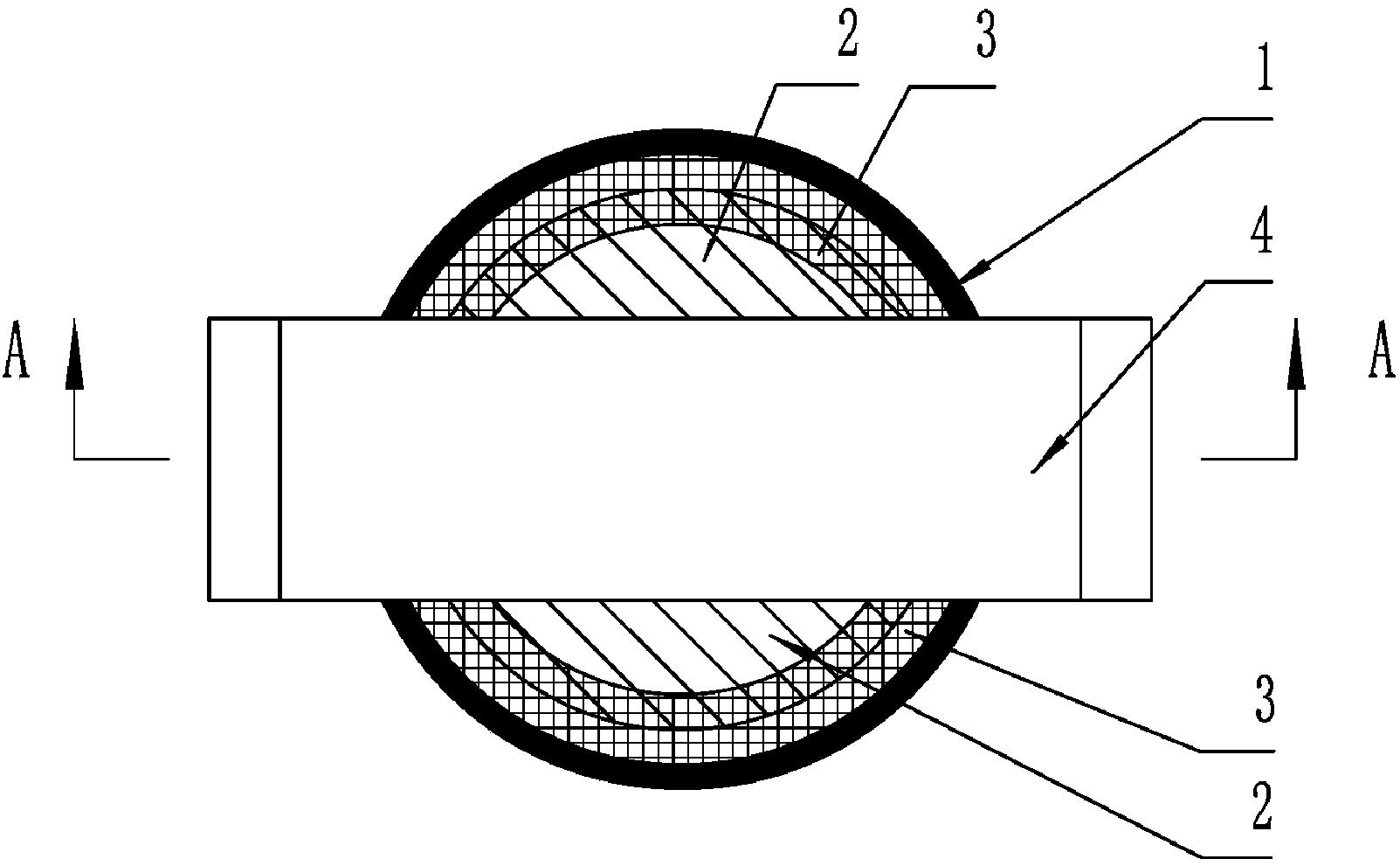

图1为本实用新型的结构示意图；

图2为本实用新型的正面剖视结构示意图；

图3为本实用新型的固定槽与收纳筒结构示意图；

图4为本实用新型的轴承结构示意图；

图5为本实用新型的工具盒正视结构示意图；

图6为本实用新型的工具盒左视结构示意图。

图中：筒盒-1、背带槽-2、背带-3、盒盖-4、收纳门-51、轴承-52、垫块-53、固定槽-54、收纳筒-55、卡箍-56、旋转柱-57、合页-58、把手-61、盒体-62、橡皮槽-63、笔槽-64、夹块-65、削笔刀槽-66。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

请参阅图1、图2、图3、图4、图5和图6本实用新型提供一种艺术设计用图纸存放装置：包括筒盒1、背带槽2、背带3、盒盖4、分类装置5和工具盒6，筒盒1上下两侧均设置有背带槽2，背带槽2上设置有背带3，并且背带3与背带槽2进行粘接，筒盒1内部设置有分类装置5，筒盒1顶端设置有盒盖4，分类装置5由收纳门51、轴承52、垫块53、固定槽54、收纳筒55、卡箍56、旋转柱57和合页58组成，筒盒1前侧中端设置有收纳门51，并且收纳门51通过合页58与筒盒1进行转动连接，筒盒1内部底端设置有轴承52，并且轴承52外圈与筒盒1内部壁进行粘接，轴承52顶端面设置有垫块53，垫块53顶端面设置有固定槽54，固定槽54内部设置有收纳筒55，并且固定槽54通过收纳筒55与卡箍56进行扣接，旋转柱57底端与轴承52内圈进行焊接，筒盒1内部上侧设置有工具盒6，工具盒6由把手61、盒体62、橡皮槽63、笔槽64、夹块65和削笔刀槽66组成，盒体62顶端面设置有把手61，盒体62前端面下端右侧设置有橡皮槽63，盒体62前端面左侧设置有笔槽64，笔槽64内部左右两端均设置有夹块65，盒体62前端面右端上侧设置有削笔刀槽66，盒体62与筒盒1进行插接；

其中，所述固定槽54设置有6个，并且固定槽54环绕于旋转柱57外侧，并且每根固定槽54中端均设置有卡箍56，更好的分类，良好的固定。

其中，所述垫块53呈圆形，垫块53与轴承52的面积大小为一致，保持美观。

其中，所述笔槽64内部设置有4个放笔槽，并且右侧放笔槽相对于左侧3个放笔槽宽度大4mm，可放置不同类型的画笔。

其中，所述笔槽64上侧均设置有夹块65，并且夹块65为长方形，良好的固定，防止碰撞。

其中，所述橡皮槽63左右两端均设计有凹槽，并且凹槽大小为1cm，容易取出。

其中，所述把手61为设置有凹槽，并且凹槽内部设置有防滑垫，防滑。

其中，所述固定槽54为半弧形，并且固定槽54延伸至顶部，防止收纳筒55左右晃动。

其中，所述背带3是采用尼龙材质，手感好，耐磨。

其中，所述筒盒1是采用塑料材质，质量轻，防水。

其中，所述夹块65是采用橡胶材质，减震。

本专利所述的轴承52，轴承52是当代机械设备中一种重要零部件，它的主要功能是支撑机械旋转体，降低其运动过程中的摩擦系数，并保证其回转精度，由于制造精度，材料均匀程度的差异，即使是同样材料，同样尺寸的同一批轴承，在同样的工作条件下使用，其寿命长短也不相同，若以统计寿命为1单位，最长的相对寿命为4单位，最短的为0.1-0.2单位，最长与最短寿命之比为20-40倍，90%的轴承不产生点蚀，所经历的转数或小时数称为轴承额定寿命。

工作原理：使用者外出户外画画时，可将不同图纸分来存放，将收纳门51向左转动，收纳门51通过合页58转动连接可向左转动打开，将卡箍56打开拿出收纳筒55，把其中一钟图纸卷起存放至收纳筒55中，然后将收纳筒55放置于固定槽54中，并且用固定槽54中端的卡箍56进行扣接，扣接完成后将收纳筒55向左滑动，收纳筒55通过轴承52在旋转柱57上进行旋转，旋转槽59用于旋转固定旋转柱57，旋转到下个还未存放收纳筒55，进行放置不同的图纸，然后收纳门51向右通过合页转动进行关闭，解决了不具备对画纸的分类的问题，使用者为防止画笔和橡皮擦的丢失，可将盒盖4向右旋转进行打开，打开后可看到把手61，通过把手61的凹槽拉出工具盒6，盒体62通过把手61向上拉力的拉动向上拉出，抽出盒体62后可看到橡皮槽63、笔槽64和削笔刀槽66，可放入一块新橡皮擦放置在橡皮槽63内，将画笔向下压入夹块65内部，笔槽64内的夹块65发生形变，产生向内的挤压力，从而达到夹持画笔的效果，防止画笔因碰撞而损坏，削笔刀可放置削笔刀槽66中，橡皮与画笔备份好后，通过把手61将盒体62推入筒盒1顶端内部上侧，然后盒盖4向左旋转进行关闭，解决了如需在户外画画时，画笔损坏和丢失而不能进行画画，使用者可将筒盒1通过背带槽2上的背带斜跨置肩上。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点,并且本实用新型使用到的标准零件均可以从市场上购买,异形件根据说明书的和附图的记载均可以进行订制,各个零件的具体连接方式均采用现有技术中成熟的螺栓铆钉、焊接等常规手段，机械、零件和设备均采用现有技术中,常规的型号,加上电路连接采用现有技术中常规的连接方式,在此不再详述。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
