专利摘要

环保无胶手提盒，包括，外包装盒、内包装盒，所述外包装盒包括：依次连接的第一手提部、连接片、固定片、第一侧边、第二侧边、第三侧边、第四侧边、第二手提部；所述第一侧边、第二侧边、第三侧边、第四侧边的两侧由第一手提部至第二手提部方向分别对称设有第一卡紧片、与第一卡紧片通过折痕连接的第二卡紧片、支撑片；所述固定片的两侧边分别设有支撑片；所述第一卡紧片与第二卡紧片通过折痕折叠后，其靠近第一手提部侧的支撑片位于该第一卡紧片与第二卡紧片之间。该手提盒通过包装纸折叠而成，无需使用胶水，便于回收利用，且不会对食品造成潜在的污染，可以使食用者放心使用其内包装的食品。

权利要求

1.环保无胶手提盒，包括，外包装盒(1)、设于盒内的四个内包装盒(2)，其特征在于，所述外包装盒(1)包括：依次通过折痕连接的第一手提部(101)、连接片(102)、固定片(103)、第一侧边(104)、第二侧边(105)、第三侧边(106)、第四侧边(107)、第二手提部(108)；所述连接片(102)与固定片(103)的长度相等，且两者长度之和等于第一侧边(104)的长度，且该连接片(102)与固定片(103)通过折痕折叠后完全重合；所述第一侧边(104)、第二侧边(105)、第三侧边(106)、第四侧边(107)的两侧由第一手提部(101)至第二手提部(108)方向分别对称设有第一卡紧片(109)、与第一卡紧片(109)通过折痕连接的第二卡紧片(110)、支撑片(111)；所述固定片(103)的两侧边分别设有支撑片(111)；所述第一卡紧片(109)与第二卡紧片(110)通过折痕折叠后，其靠近第一手提部(101)侧的支撑片(111)位于该第一卡紧片(109)与第二卡紧片(110)之间，靠近第二手部侧的支撑片(111)卡设于靠近第一手提部(101)侧第一卡紧片(109)与第二卡紧片(110)形成的空隙之间，且第一卡紧片(109)与第二卡紧片(110)折叠后相邻两侧的侧边形成一用于容纳内包装盒(2)的容纳空间。

2.根据权利要求1所述的环保无胶手提盒，其特征在于，所述第二手提部(108)内侧设有插舌(112)，所述第一侧边(104)上开设有用于使插舌(112)插入的条形槽(113)。

3.根据权利要求2所述的环保无胶手提盒，其特征在于，所述插舌(112)边缘与第二手提部(108)内侧边缘相贴合。

4.根据权利要求1所述的环保无胶手提盒，其特征在于，所述内包装盒(2)包括：依次通过折痕连接的第一侧壁(201)、第二侧壁(202)、第三侧壁(203)、第四侧壁(204)、第一盒盖(205)、第二盒盖(206)；所述第一侧壁(201)两侧由内至外分别设有第一支撑壁(207)、与第一支撑壁(207)通过折痕连接的第二支撑壁(208)，且该第一侧壁(201)远离第二侧壁(202)的一侧设有第一固定壁(209)，所述第一支撑壁(207)远离第二支撑壁(208)的一侧设有第二固定壁(210)，所述第一固定壁(209)与第二固定壁(210)靠近的一侧通过折痕连接，所述第一支撑壁(207)与第二支撑壁(208)折叠后完全重合；所述第二侧壁(202)两侧分别设有第三支撑壁(211)；所述第三侧壁(203)两侧由内至外分别设有第四支撑壁(212)、与第四支撑壁(212)通过折痕连接的第五支撑壁(213)，所述第四支撑壁(212)与第五支撑壁(213)折叠后完全重合，且所述第二支撑壁(208)、第三支撑壁(211)、第五支撑壁(213)之间通过折痕连接，所述第一支撑壁(207)与第二支撑壁(208)、第四支撑臂与第五支撑壁(213)折叠后位于第三支撑壁(211)外侧，所述第二固定壁(210)位于第三支撑壁(211)内侧；所述第四侧壁(204)两侧分别设有第六支撑壁(214)；所述第一盒盖(205)两侧由内至外分别设有第一卡紧壁(215)、第二卡紧壁(216)，所述第一卡紧壁(215)与第二卡紧壁(216)通过折痕折叠后完全重合，所述第六支撑壁(214)位于第一卡紧壁(215)与第二卡紧壁(216)之间。

5.根据权利要求4所述的环保无胶手提盒，其特征在于，所述第二盒盖(206)的两侧分别卡舌(217)，所述第四侧壁(204)与第六支撑壁(214)之间设有用于使卡舌(217)插入的通槽(218)。

说明书

【技术领域】

本实用新型涉及手提盒，具体涉及环保无胶手提盒。

【背景技术】

现如今，随着零食种类的多样化，其包装盒层出不穷，但是大部分的包装盒侧边都是采用胶水进行黏贴，然而胶水一般采用化学材料制作而成，存在安全隐患，使用后的包装盒在回收利用时处理较为麻烦，同时若包装盒直接用于盛放食品，可能污染食品对食用者身体带来危害。

【实用新型内容】

为了解决上述问题，本实用新型提供一种环保无胶手提盒，其通过包装纸折叠而成，无需使用胶水，便于回收利用，且不会对食品造成潜在的污染，可以使食用者放心使用其内包装的食品。

本实用新型是通过以下技术方案实现的，提供一种环保无胶手提盒，包括，外包装盒、设于盒内的四个内包装盒，所述外包装盒包括：依次通过折痕连接的第一手提部、连接片、固定片、第一侧边、第二侧边、第三侧边、第四侧边、第二手提部；所述连接片与固定片的长度相等，且两者长度之和等于第一侧边的长度，且该连接片与固定片通过折痕折叠后完全重合；所述第一侧边、第二侧边、第三侧边、第四侧边的两侧由第一手提部至第二手提部方向分别对称设有第一卡紧片、与第一卡紧片通过折痕连接的第二卡紧片、支撑片；所述固定片的两侧边分别设有支撑片；所述第一卡紧片与第二卡紧片通过折痕折叠后，其靠近第一手提部侧的支撑片位于该第一卡紧片与第二卡紧片之间，靠近第二手部侧的支撑片卡设于靠近第一手提部侧第一卡紧片与第二卡紧片形成的空隙之间，且第一卡紧片与第二卡紧片折叠后相邻两侧的侧边形成一用于容纳内包装盒的容纳空间。

特别的，所述第二手提部内侧设有插舌，所述第一侧边上开设有用于使插舌插入的条形槽。

特别的，所述插舌边缘与第二手提部内侧边缘相贴合。

特别的，所述内包装盒包括：依次通过折痕连接的第一侧壁、第二侧壁、第三侧壁、第四侧壁、第一盒盖、第二盒盖；所述第一侧壁两侧由内至外分别设有第一支撑壁、与第一支撑壁通过折痕连接的第二支撑壁，且该第一侧壁远离第二侧壁的一侧设有第一固定壁，所述第一支撑壁远离第二支撑壁的一侧设有第二固定壁，所述第一固定壁与第二固定壁靠近的一侧通过折痕连接，所述第一支撑壁与第二支撑壁折叠后完全重合；所述第二侧壁两侧分别设有第三支撑壁；所述第三侧壁两侧由内至外分别设有第四支撑壁、与第四支撑壁通过折痕连接的第五支撑壁，所述第四支撑壁与第五支撑壁折叠后完全重合，且所述第二支撑壁、第三支撑壁、第五支撑壁之间通过折痕连接，所述第一支撑壁与第二支撑壁、第四支撑臂与第五支撑壁折叠后位于第三支撑壁外侧，所述第二固定壁位于第三支撑壁内侧；所述第四侧壁两侧分别设有第六支撑壁；所述第一盒盖两侧由内至外分别设有第一卡紧璧、第二卡紧璧，所述第一卡紧璧与第二卡紧璧通过折痕折叠后完全重合，所述第六支撑壁位于第一卡紧璧与第二卡紧璧之间。

特别的，所述第二盒盖的两侧分别卡舌，所述第四侧壁与第六支撑壁之间设有用于使卡舌插入的通槽。

本实用新型提供的环保无胶手提盒，其内包装盒可以盛放不同的物品或零食，在盛放完成后，盖上盖子即可，无需卡扣，之后将内包装盒依次放入外包装盒内，将插舌插入条形槽即可形成一个封闭的手提盒，在移动过程中，内包装盒不会掉出散开，无需塑料袋盛放，具有环保、操作方便的优点。

【附图说明】

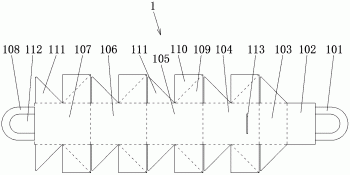

图1为本实用新型环保无胶手提盒外包装盒的展开图；

图2为本实用新型环保无胶手提盒内包装盒的展开图；

图3为本实用新型环保无胶手提盒的侧视图；

图4为本实用新型环保无胶手提盒装上内包装盒后的展开图。

【具体实施方式】

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图，对本实用新型进一步详细说明。

请参阅图1-图4，本实用新型提供的环保无胶手提盒，包括，外包装盒1、设于盒内的四个内包装盒2，所述外包装盒1包括：依次通过折痕连接的第一手提部101、连接片102、固定片103、第一侧边104、第二侧边105、第三侧边106、第四侧边107、第二手提部108；所述连接片102与固定片103的长度相等，且两者长度之和等于第一侧边104的长度，且该连接片102与固定片103通过折痕折叠后完全重合；所述第一侧边104、第二侧边105、第三侧边106、第四侧边107的两侧由第一手提部101至第二手提部108方向分别对称设有第一卡紧片109、与第一卡紧片109通过折痕连接的第二卡紧片110、支撑片111；所述固定片103的两侧边分别设有支撑片111；所述第一卡紧片109与第二卡紧片110通过折痕折叠后，其靠近第一手提部101侧的支撑片111位于该第一卡紧片109与第二卡紧片110之间，靠近第二手部侧的支撑片111卡设于靠近第一手提部101侧第一卡紧片109与第二卡紧片110形成的空隙之间，且第一卡紧片109与第二卡紧片110折叠后相邻两侧的侧边形成一用于容纳内包装盒2的容纳空间。

特别的，所述第二手提部108内侧设有插舌112，所述第一侧边104上开设有用于使插舌112插入的条形槽113；如此设计，在外包装盒折叠后，通过将插舌插入条形槽后，可以使外包装盒更好的固定在一起，不会使内部的内包装盒掉落。

特别的，所述插舌112边缘与第二手提部108内侧边缘相贴合；如此设计，在加工时无需对插舌进行二次加工，从而节约了加工步骤，减少了工时。

特别的，所述内包装盒2包括：依次通过折痕连接的第一侧壁201、第二侧壁202、第三侧壁203、第四侧壁204、第一盒盖205、第二盒盖206；所述第一侧壁201两侧由内至外分别设有第一支撑壁207、与第一支撑壁207通过折痕连接的第二支撑壁208，且该第一侧壁201远离第二侧壁202的一侧设有第一固定壁209，所述第一支撑壁207远离第二支撑壁208的一侧设有第二固定壁210，所述第一固定壁209与第二固定壁210靠近的一侧通过折痕连接，所述第一支撑壁207与第二支撑壁208折叠后完全重合；所述第二侧壁202两侧分别设有第三支撑壁211；所述第三侧壁203两侧由内至外分别设有第四支撑壁212、与第四支撑壁212通过折痕连接的第五支撑壁213，所述第四支撑壁212与第五支撑壁213折叠后完全重合，且所述第二支撑壁208、第三支撑壁211、第五支撑壁213之间通过折痕连接，所述第一支撑壁207与第二支撑壁208、第四支撑臂与第五支撑壁213折叠后位于第三支撑壁211外侧，所述第二固定壁210位于第三支撑壁211内侧；所述第四侧壁204两侧分别设有第六支撑壁214；所述第一盒盖205两侧由内至外分别设有第一卡紧壁215、第二卡紧壁216，所述第一卡紧壁215与第二卡紧壁216通过折痕折叠后完全重合，所述第六支撑壁214位于第一卡紧壁215与第二卡紧壁216之间；如此设计，第一盒盖与第二盒盖之间形成一个空间，可以用于盛放坚果皮等，在将第一盒盖与第二盒盖形成的盖子盖上后，该盖子与第一侧壁完全重合，在取出时不会使内部盛放的物品散落出来，在保证安全的情况下密封性较好。

特别的，所述第二盒盖206的两侧分别卡舌217，所述第四侧壁204与第六支撑壁214之间设有用于使卡舌217插入的通槽218；如此设计，可以使卡舌插入通槽内，不会使第一盒盖与第二盒盖散开而使内部的物品洒落出来。

于本实用新型中，无需胶水黏贴，仅仅通过折痕折叠结合纸张之间的张力和摩擦力即可以形成，其中内包装盒的盖子完全卡扣于第一侧壁、第二侧壁、第三侧壁、第四侧壁形成的盒子上，不会散开，每个内包装盒的一个边角卡设于外包装盒相邻两个侧边形成的夹角内，当外包装盒每个夹角放置一个内包装盒后，在相邻两侧边的折痕作用下折叠，直至形成一个环状，此时将插舌插入条形槽即可，当需要取出内包装盒内的物品时，取出插舌，将两个手提部向两个方向用力，即可打开外包装盒，之后打开内包装盒的盖子即可取出物品，较方便，若里边盛放的是瓜子等坚果，可以将果皮等放入盖子，在食用完毕后，可以继续盛放食品，也可以盛放任意需要盛放的物品，在移动过程中可以将其放入背包内，也可以手提手提部，无需塑料袋，节约了成本，减少了资源浪费。
