专利摘要

本实用新型公开了一种具有保温功能的食品加工用传送带，包括底板和保温组件，所述底板顶部的两侧均固定连接有竖杆，两个所述竖杆的顶部均固定连接有第一箱体，所述第一箱体的顶部安装有保温组件，所述保温组件包括第二箱体、电加热板、风机、三通管、连管、横管和喷头；在食品输送时，通过第二开关打开电加热板与风机工作，电加热板制造热能，风机通过三通管与连管的连通吸取第二箱体内腔的热量，排放至第一箱体的内腔，能够在食品输送时进行保温，且避免了现今的传送机构结构过于简单，只能够单一的传送食品，不具备恒温功能，在输送时，不能很好的对食品的温度进行保温，需要再次加热，不仅降低了工作效率，且降低了食品口感的情况出现。

权利要求

1.一种具有保温功能的食品加工用传送带，包括底板(1)和保温组件(4)，其特征在于：所述底板(1)顶部的两侧均固定连接有竖杆(2)，两个所述竖杆(2)的顶部均固定连接有第一箱体(3)，所述第一箱体(3)的顶部安装有保温组件(4)，所述保温组件(4)包括第二箱体(41)、电加热板(42)、风机(43)、三通管(44)、连管(45)、横管(46)和喷头(47)，所述第二箱体(41)与底板(1)的顶部固定连接，所述第二箱体(41)的内腔安装有电加热板(42)，所述第一箱体(3)的顶部固定连接有风机(43)，所述风机(43)的进风管连通有三通管(44)，所述三通管(44)的两侧均连通有连管(45)，两个所述连管(45)远离三通管(44)的一端与第二箱体(41)的两侧连通，所述风机(43)的出风管贯穿第一箱体(3)并延伸至第一箱体(3)的内腔，所述风机(43)的出风管连通有横管(46)，所述横管(46)的底部连通有喷头(47)。

2.根据权利要求1所述的一种具有保温功能的食品加工用传送带，其特征在于：所述第一箱体(3)的后侧固定连接有电机(5)，所述电机(5)的输出端贯穿第一箱体(3)并延伸至第一箱体(3)的内腔，所述电机(5)的输出端焊接有第一齿轮(6)，所述第一箱体(3)内腔的右侧通过转轴转动连接有转杆(7)，所述转杆(7)的表面套设有第二齿轮(8)，所述第二齿轮(8)与第一齿轮(6)的表面均套设有传送带(9)，所述传送带(9)的内表面设置有齿牙(10)，所述齿牙(10)与第一齿轮(6)和第二齿轮(8)啮合连接。

3.根据权利要求1所述的一种具有保温功能的食品加工用传送带，其特征在于：所述第一箱体(3)左侧的顶部连通有进料口(11)，所述第一箱体(3)的右侧连通有出料口(12)。

4.根据权利要求1所述的一种具有保温功能的食品加工用传送带，其特征在于：所述第一箱体(3)顶部的两侧均固定连接有竖板(13)，两个所述竖板(13)的顶部均套设于连管(45)的表面。

5.根据权利要求1所述的一种具有保温功能的食品加工用传送带，其特征在于：所述第一箱体(3)的表面通过铰链转动连接有活动门(14)，所述活动门(14)的表面固定连接有把手(15)。

6.根据权利要求5所述的一种具有保温功能的食品加工用传送带，其特征在于：所述活动门(14)的表面从左至右依次安装有第一开关(16)和第二开关(17)，所述第一开关(16)的电性输出端通过导线与电机(5)的电性输入端电性连接，所述第二开关(17)的电性输入端通过导线分别与风机(43)和电加热板(42)的电性输入端电性连接。

说明书

技术领域

本实用新型涉及食品加工技术领域，具体为一种具有保温功能的食品加工用传送带。

背景技术

人们的生活离不开食品，现今的食品加工业发展迅速，在食品加工中都要用到传送机构，而现今的传送机构结构过于简单，只能够单一的传送食品，不具备恒温功能，在输送时，不能很好的对食品的温度进行保温，需要再次加热，不仅降低了工作效率，且降低了食品的口感，为此，提出一种具有保温功能的食品加工用传送带。

实用新型内容

本实用新型的目的在于提供一种具有保温功能的食品加工用传送带，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种具有保温功能的食品加工用传送带，包括底板和保温组件，所述底板顶部的两侧均固定连接有竖杆，两个所述竖杆的顶部均固定连接有第一箱体，所述第一箱体的顶部安装有保温组件，所述保温组件包括第二箱体、电加热板、风机、三通管、连管、横管和喷头，所述第二箱体与底板的顶部固定连接，所述第二箱体的内腔安装有电加热板，所述第一箱体的顶部固定连接有风机，所述风机的进风管连通有三通管，所述三通管的两侧均连通有连管，两个所述连管远离三通管的一端与第二箱体的两侧连通，所述风机的出风管贯穿第一箱体并延伸至第一箱体的内腔，所述风机的出风管连通有横管，所述横管的底部连通有喷头。

作为本技术方案的进一步优选的：所述第一箱体的后侧固定连接有电机，所述电机的输出端贯穿第一箱体并延伸至第一箱体的内腔，所述电机的输出端焊接有第一齿轮，所述第一箱体内腔的右侧通过转轴转动连接有转杆，所述转杆的表面套设有第二齿轮，所述第二齿轮与第一齿轮的表面均套设有传送带，所述传送带的内表面设置有齿牙，所述齿牙与第一齿轮和第二齿轮啮合连接。

作为本技术方案的进一步优选的：所述第一箱体左侧的顶部连通有进料口，所述第一箱体的右侧连通有出料口。

作为本技术方案的进一步优选的：所述第一箱体顶部的两侧均固定连接有竖板，两个所述竖板的顶部均套设于连管的表面。

作为本技术方案的进一步优选的：所述第一箱体的表面通过铰链转动连接有活动门，所述活动门的表面固定连接有把手。

作为本技术方案的进一步优选的：所述活动门的表面从左至右依次安装有第一开关和第二开关，所述第一开关的电性输出端通过导线与电机的电性输入端电性连接，所述第二开关的电性输入端通过导线分别与风机和电加热板的电性输入端电性连接。

与现有技术相比，本实用新型的有益效果是：在食品输送时，通过第二开关打开电加热板与风机工作，电加热板制造热能，风机通过三通管与连管的连通吸取第二箱体内腔的热量，排放至第一箱体的内腔，能够在食品输送时进行保温，且避免了现今的传送机构结构过于简单，只能够单一的传送食品，不具备恒温功能，在输送时，不能很好的对食品的温度进行保温，需要再次加热，不仅降低了工作效率，且降低了食品口感的情况出现。

附图说明

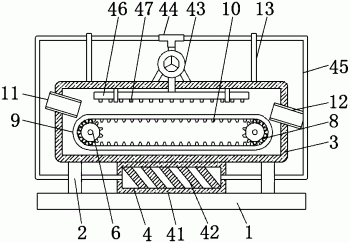

图1为本实用新型的结构示意图；

图2为本实用新型电机的结构示意图；

图3为本实用新型第二齿轮的结构示意图；

图4为本实用新型活动门的结构示意图。

图中：1、底板；2、竖杆；3、第一箱体；4、保温组件；41、第二箱体；42、电加热板；43、风机；44、三通管；45、连管；46、横管；47、喷头；5、电机；6、第一齿轮；7、转杆；8、第二齿轮；9、传送带；10、齿牙；11、进料口；12、出料口；13、竖板；14、活动门；15、把手；16、第一开关；17、第二开关。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-4，本实用新型提供一种技术方案：一种具有保温功能的食品加工用传送带，包括底板1和保温组件4，所述底板1顶部的两侧均固定连接有竖杆2，两个所述竖杆2的顶部均固定连接有第一箱体3，所述第一箱体3的顶部安装有保温组件4，所述保温组件4包括第二箱体41、电加热板42、风机43、三通管44、连管45、横管46和喷头47，所述第二箱体41与底板1的顶部固定连接，所述第二箱体41的内腔安装有电加热板42，所述第一箱体3的顶部固定连接有风机43，所述风机43的进风管连通有三通管44，所述三通管44的两侧均连通有连管45，两个所述连管45远离三通管44的一端与第二箱体41的两侧连通，所述风机43的出风管贯穿第一箱体3并延伸至第一箱体3的内腔，所述风机43的出风管连通有横管46，所述横管46的底部连通有喷头47。

本实施例中，具体的：所述第一箱体3的后侧固定连接有电机5，所述电机5的输出端贯穿第一箱体3并延伸至第一箱体3的内腔，所述电机5的输出端焊接有第一齿轮6，所述第一箱体3内腔的右侧通过转轴转动连接有转杆7，所述转杆7的表面套设有第二齿轮8，所述第二齿轮8与第一齿轮6的表面均套设有传送带9，所述传送带9的内表面设置有齿牙10，所述齿牙10与第一齿轮6和第二齿轮8啮合连接；通过以上设置，可以便于对食品进行输送。

本实施例中，具体的：所述第一箱体3左侧的顶部连通有进料口11，所述第一箱体3的右侧连通有出料口12；通过以上设置，可以便于将食品放置于第一箱体3的内腔，且便于输送完成后排出。

本实施例中，具体的：所述第一箱体3顶部的两侧均固定连接有竖板13，两个所述竖板13的顶部均套设于连管45的表面；通过以上设置，可以对连管45进行支撑，避免连管45在工作时出现晃动的情况。

本实施例中，具体的：所述第一箱体3的表面通过铰链转动连接有活动门14，所述活动门14的表面固定连接有把手15；通过以上设置，可以便于工作人员打开本装置，对本装置的内部零件进行检修。

本实施例中，具体的：所述活动门14的表面从左至右依次安装有第一开关16和第二开关17，所述第一开关16的电性输出端通过导线与电机5的电性输入端电性连接，所述第二开关17的电性输入端通过导线分别与风机43和电加热板42的电性输入端电性连接；通过以上设置，便于使用者控制电机5、风机43和电加热板42的打开和关闭。

本实施例中，电机5的型号为YE2。

本实施例中，电加热板42的型号为JRQ。

本实施例中，风机43的型号为KYF-FYFJ。

工作原理或者结构原理，使用时，使用者通过第一开关16打开电机5工作，电机5带动第一齿轮6转动，再通过第一齿轮6与齿牙10的啮合带动传送带9与第二齿轮8转动，对食品进行输送，再通过第二开关17打开风机43与电加热板42工作，电加热板42工作产生热能，风机43通过三通管44与连管45的连通吸取第二箱体41内腔的热量，输送至横管46的内腔，最后通过喷头47将热量排放至第一箱体3的内腔，对输送中的食品进行保温，避免了现今的传送机构结构过于简单，只能够单一的传送食品，不具备恒温功能，在输送时，不能很好的对食品的温度进行保温，需要再次加热，不仅降低了工作效率，且降低了食品口感的情况出现。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
