专利摘要

专利摘要

高频振动时效能量放大装置，由安装工件的工作台、固定在电磁式激振器运动部件的激振台面上的支撑台以及连接工作台与支撑台的圆台形式的连杆组成；圆台形式的连杆的最大截面面积小于工作台的截面面积，且圆台形式的连杆的最大截面面积小于支撑台的截面面积；圆台形式的连杆的长度大于工作台的厚度，且圆台形式的连杆的长度大于支撑台的厚度；工作台的截面面积大于支撑台的截面面积，且工作台的厚度小于支撑台的厚度；圆台形式的连杆的小端与工作台通过螺纹进行连接，且圆台形式的连杆的大端与支撑台通过螺纹进行连接。本实用新型具有放大电磁式激振器输出的振动能量、改善高频振动时效效果、结构简单和操作方便的优点。

权利要求

1.高频振动时效能量放大装置，其特征在于：由安装工件的工作台、固定在电磁式激振器运动部件的激振台面上的支撑台以及连接工作台与支撑台的圆台形式的连杆组成；所述的圆台形式的连杆的最大截面面积小于所述的工作台的截面面积，且所述的圆台形式的连杆的最大截面面积小于所述的支撑台的截面面积；所述的圆台形式的连杆的长度大于所述的工作台的厚度，且所述的圆台形式的连杆的长度大于所述的支撑台的厚度；所述的工作台的截面面积大于所述的支撑台的截面面积，且所述的工作台的厚度小于所述的支撑台的厚度；所述的圆台形式的连杆的小端与所述的工作台通过螺纹进行连接，且所述的圆台形式的连杆的大端与所述的支撑台通过螺纹进行连接。

2.如权利要求1所述的高频振动时效能量放大装置，其特征在于：所述的圆台形式的连杆的两端设置有外螺纹，且所述的工作台与所述的支撑台均设置有内螺纹。

3.如权利要求1所述的高频振动时效能量放大装置，其特征在于：所述的工作台和所述的支撑台均为圆柱体；所述的圆台形式的连杆的轴线与所述的工作台的轴线重合，且所述的圆台形式的连杆的轴线与所述的支撑台的轴线重合；所述的电磁式激振器运动部件为空心圆柱体；所述的支撑台的轴线与所述的电磁式激振器运动部件的轴线重合。

说明书

技术领域

本实用新型涉及高频振动时效技术领域，特指一种高频振动时效能量放大装置。

背景技术

振动时效技术具有处理效果好、快捷方便、能耗少、处理时间短、环境污染小等一系列优点，目前已经被广泛使用在机械加工制造的各个过程中，且已经成为备受瞩目的节能环保型残余应力消除技术。高频振动时效技术采用电磁式激振器作为激振设备，其激振频率可以达到10kHz，扩展了振动时效技术的应用范围，但是电磁式激振器输出的振动能量有限，导致直接采用电磁式激振器对构件进行激振处理时残余应力消除效果有限，因此为了改善高频振动时效消除残余应力的效果，有必要设计一种放大电磁式激振器输出的振动能量的高频振动时效能量放大装置。针对电磁式激振器输出的振动能量有限导致高频振动时效消除残余应力的效果有限的问题，本实用新型设计了一种高频振动时效能量放大装置，能够放大电磁式激振器输出的振动能量，为构件提供足够大的振动能量，改善高频振动时效消除残余应力的效果。

实用新型内容

为了解决电磁式激振器输出的振动能量有限导致高频振动时效消除残余应力的效果有限的不足，本实用新型设计了一种能够放大电磁式激振器输出的振动能量，为构件提供足够大的振动能量，改善高频振动时效消除残余应力效果的高频振动时效能量放大装置。

高频振动时效能量放大装置，由安装工件的工作台、固定在电磁式激振器运动部件的激振台面上的支撑台以及连接工作台与支撑台的圆台形式的连杆组成；所述的圆台形式的连杆的最大截面面积小于所述的工作台的截面面积，且所述的圆台形式的连杆的最大截面面积小于所述的支撑台的截面面积；所述的圆台形式的连杆的长度大于所述的工作台的厚度，且所述的圆台形式的连杆的长度大于所述的支撑台的厚度；所述的工作台的截面面积大于所述的支撑台的截面面积，且所述的工作台的厚度小于所述的支撑台的厚度；所述的圆台形式的连杆的小端与所述的工作台通过螺纹进行连接，且所述的圆台形式的连杆的大端与所述的支撑台通过螺纹进行连接。

进一步，所述的圆台形式的连杆的两端设置有外螺纹，且所述的工作台与所述的支撑台均设置有内螺纹。

进一步，所述的工作台和所述的支撑台均为圆柱体；所述的圆台形式的连杆的轴线与所述的工作台的轴线重合，且所述的圆台形式的连杆的轴线与所述的支撑台的轴线重合；所述的电磁式激振器运动部件为空心圆柱体；所述的支撑台的轴线与所述的电磁式激振器运动部件的轴线重合。所述的电磁式激振器运动部件为空心圆柱体，如果所述的支撑台的轴线与所述的电磁式激振器运动部件的轴线不重合，会导致电磁式激振器运动部件产生偏斜，不利于电磁式激振器产生高频振动。

本实用新型的技术构思是：支撑台固定在电磁式激振器运动部件的激振台面上，且支撑台的轴线与电磁式激振器运动部件的轴线重合；圆台形式的连杆的大端连接支撑台、圆台形式的连杆的小端连接工作台，且圆台形式的连杆的轴线分别与工作台和支撑台的轴线重合；工作台用于安装待高频振动时效处理的工件；通过支撑台、圆台形式的连杆以及工作台组成高频振动时效能量放大装置。圆台形式的连杆的最大截面面积小于工作台的截面面积，且圆台形式的连杆的最大截面面积小于支撑台的截面面积；圆台形式的连杆的长度大于工作台的厚度，且圆台形式的连杆的长度大于支撑台的厚度；工作台的截面面积大于支撑台的截面面积，且工作台的厚度小于支撑台的厚度。

本实用新型的有益效果如下：

1、本实用新型设计的高频振动时效能量放大装置具有结构简单、紧凑、放大效果好、便于应用的优点。

2、本实用新型设计的高频振动时效能量放大装置采用螺纹进行连接，当其中一个组成部分坏了，可以进行替换，相比于一体成型的高频振动时效能量放大装置可以节约成本，且本实用新型设计的高频振动时效能量放大装置的工作台具有较大的直径和较小的厚度，有利于在工作台上表面远离中心的位置获得较大的振动能量，此时将工件固定在工作台上表面靠近边缘的位置处进行高频振动时效处理，能够改善高频振动时效消除残余应力的效果，同时当工作台上表面边缘位置处分布的振动能量都无法满足要求时，可以更换直径更大的工作台，并且将工件固定在远离工作台上表面中心的位置处进行高频振动时效处理，有利于获得理想的高频振动时效消除残余应力的效果。

3、本实用新型将目前使用的等截面圆柱连杆的高频振动振幅放大装置以及阶梯形圆柱连杆的高频振动振幅放大装置优化设计为圆台形式连杆的高频振动时效能量放大装置，相比于等截面圆柱连杆，本实用新型采用的圆台形式的连杆，在大端面与等截面圆柱连杆的直径相同的情况下，可以减少高频振动时效能量放大装置的质量，有利于高频振动系统的激振，这是因为电磁式激振器的驱动能力有限，附加的高频振动时效能量放大装置质量越大，高频振动系统越难产生高频振动，相比于阶梯形圆柱连杆，本实用新型采用的圆台形式的连杆可以减少应力集中，有利于提高高频振动时效能量放大装置的使用寿命，这是因为阶梯形圆柱连杆在过渡区域很容易产生应力集中，会降低高频振动时效能量放大装置的使用寿命。

附图说明

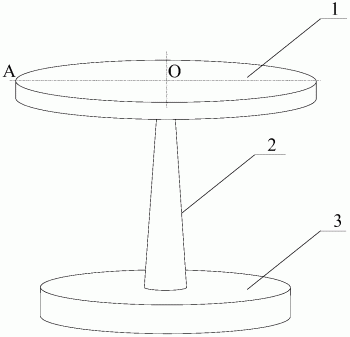

图1高频振动时效能量放大装置示意图。

图2高频振动时效能量放大装置安装示意图。

具体实施方式

参照附图，进一步说明本实用新型：

高频振动时效能量放大装置，由安装工件A的工作台1、固定在电磁式激振器D运动部件B的激振台面C上的支撑台3以及连接工作台1与支撑台3的圆台形式的连杆2组成；所述的圆台形式的连杆2的最大截面面积小于所述的工作台1的截面面积，且所述的圆台形式的连杆2的最大截面面积小于所述的支撑台3的截面面积；所述的圆台形式的连杆2的长度大于所述的工作台1的厚度，且所述的圆台形式的连杆2的长度大于所述的支撑台3的厚度；所述的工作台1的截面面积大于所述的支撑台3的截面面积，且所述的工作台1的厚度小于所述的支撑台3的厚度；所述的圆台形式的连杆2的小端与所述的工作台1通过螺纹进行连接，且所述的圆台形式的连杆2的大端与所述的支撑台3通过螺纹进行连接。在具体实施过程中，工作台1采用较小的厚度时，有利于工作台1上表面的边缘位置处获得较大的振动能量，此时将工件A固定在工作台1上表面的边缘位置处进行高频振动时效处理，有利于获得理想的高频振动时效消除残余应力的效果。

进一步，所述的圆台形式的连杆2的两端设置有外螺纹，且所述的工作台1与所述的支撑台3均设置有内螺纹。

进一步，所述的工作台1和所述的支撑台3均为圆柱体；所述的圆台形式的连杆2的轴线与所述的工作台1的轴线重合，且所述的圆台形式的连杆2的轴线与所述的支撑台3的轴线重合；所述的电磁式激振器D运动部件B为空心圆柱体；所述的支撑台3的轴线与所述的电磁式激振器D运动部件B的轴线重合。所述的电磁式激振器D运动部件B为空心圆柱体，如果所述的支撑台3的轴线与所述的电磁式激振器D运动部件B的轴线不重合，会导致电磁式激振器D运动部件B产生偏斜，不利于电磁式激振器D产生高频振动。

如高频振动时效能量放大装置示意图所示，从工作台1的上表面中心位置O处向工作台1的上表面边缘位置A处变化时，工作台1上表面分布的振动能量不断变大，即工作台1上表面的边缘位置处分布的振动能量大于工作台1上表面中心位置处分布的振动能量，此时将工件A固定在远离工作台1上表面的中心位置处进行高频振动时效处理，能够提高高频振动时效消除残余应力的效果；当工作台1上表面边缘位置处分布的振动能量都无法满足要求时，可以更换直径更大的工作台1，并且将工件A固定在远离工作台1上表面中心的位置处进行高频振动时效处理，有利于获得理想的高频振动时效消除残余应力的效果。

本实用新型的技术构思是：支撑台3固定在电磁式激振器D运动部件B的激振台面C上，且支撑台3的轴线与电磁式激振器D运动部件B的轴线重合；圆台形式的连杆2的大端连接支撑台3、圆台形式的连杆2的小端连接工作台1，且圆台形式的连杆2的轴线分别与工作台1和支撑台3的轴线重合；工作台1用于安装待高频振动时效处理的工件A；通过支撑台3、圆台形式的连杆2以及工作台1组成高频振动时效能量放大装置。圆台形式的连杆2的最大截面面积小于工作台1的截面面积，且圆台形式的连杆2的最大截面面积小于支撑台3的截面面积；圆台形式的连杆2的长度大于工作台1的厚度，且圆台形式的连杆2的长度大于支撑台3的厚度；工作台1的截面面积大于支撑台3的截面面积，且工作台1的厚度小于支撑台3的厚度。

本说明书实施例所述的内容仅仅是对实用新型构思的实现形式的列举，本实用新型的保护范围不应当被视为仅限于实施例所陈述的具体形式，本实用新型的保护范围也及于本领域技术人员根据本实用新型构思所能够想到的等同技术手段。
