专利摘要

专利摘要

本发明涉及一种机织非织联合布的制备方法，属于纺织技术领域。该制备方法在非织造针刺机上实施，包括针刺加固和机织成形两部分，一方面加入导纬器、引纬器、储纬器和张力控制器,另一方面改变针板上沿纤网运动方向的第一排针设置为穿经针。当针板上的刺针和穿经针一起运动时，刺针可以完成非织造的成形，穿经针上的经纱和导纬器导出到引纬器中的纬纱进行交织，可以完成机织的交织，两者的运动合二为一减少了额外的机织成形装置，使非织造和机织的成形集合在一起完成，节约了时间和简化了工序，最终既可以形成机织非织效果，也可以提高联合布的强力。本发明构思巧妙，操作方便，产品效果独特，适合推广使用。

权利要求

1.一种机织非织联合布的制备方法，其特征在于：在针刺机的上方设置导纬器(3)、引纬器(11)和储纬器(4)，针板(7)上沿纤网(1)运动方向的第一排针设置为穿经针(10)，穿经针(10)与其它刺针(8)水平交错配置，储纬器(4)与导纬器(3)处于同一水平位置，导纬器(3)和引纬器(11)中心的连线和针板(7)上的穿经针(10)在同一竖直平面上，且导纬器(3)和引纬器(11)位于纤网(1)的左右两侧，经轴(5)位于针刺机输网罗拉(2)的正下方，张力棒(6)与穿经针(10)的圆滑穿经孔处于同一水平面，张力控制器(9)位于针刺机针板(7)的下方，且位于针板(7)的左右两侧，铺好的纤网(1)由输网罗拉(2)进入针刺机的针刺区，针板(7)上的刺针(8)完成针刺加固，经轴(5)向穿经针(10)提供经纱，穿入经纱的穿经针(10)在向上到达顶点时，经纱会与纤网(1)形成纬纱入口，且张力控制器(9)控制的张力线会将针舌打开到最大角度，针舌顶端会顶开经纱让纬纱入口变大，此时储纬器(4)向导纬器(3)提供纬纱，导纬器(3)和引纬器(11)共同将纬纱送入纬纱入口，穿经针(10)向下退出纤网(1)后经纱与纬纱完成一次交织，纤网(1)随着牵拉辊(12)向前运动，穿经针(10)跟随针板(7)进行下一次穿刺，重复循环上述运动，形成机织非织联合布，再由牵拉棍(12)输出，卷绕在卷布辊(13)上。

2.如权利要求1所述的一种机织非织联合布的制备方法，其特征在于：所述的穿经针(10)的顶部有圆滑穿经孔，中部有舌针结构，中部针钩内有张力线控制针舌的开口大小，开口角度为80°～85°，针舌的头端有开叉结构。

说明书

技术领域

本发明涉及一种机织非织联合布的制备方法，属于纺织技术领域。

背景技术

机织物由于特殊的经纬纱交织结构，使得机织在与非织造进行结合时，两者的运动无法很好的统一，这就使得机织和非织造一起构造的面料难以获得。现在市面上流行的主要是非织造和机织单独成型再复合的织物，虽然也有两者的特点和外观效果，但不算真正的机织非织联合布，只是两种结构的复合，不是同一工艺产生的机织非织联合布。对于既能产生机织和非织造的布面效果，而且能优化工艺，增加布面强力的方法还未有报道。

发明内容

针对上述存在问题，本发明的目的是提供一种既能产生机织和非织造的布面效果，而且能优化工艺，增加布面强力的方法。

为了实现上述目的，本发明采用的技术方案为：一种机织非织联合布的制备方法，本发明采用在针刺机的上方设置导纬器、引纬器和储纬器，针板上沿纤网运动方向的第一排针设置为穿经针，穿经针与其它刺针水平交错配置，储纬器与导纬器处于同一水平位置，导纬器和引纬器中心的连线和针板上的穿经针在同一竖直平面上，且导纬器和引纬器位于纤网的左右两侧，经轴位于针刺机输网罗拉的正下方，张力棒与穿经针的圆滑穿经孔处于同一水平面，张力控制器位于针刺机针板的下方，且位于针板的左右两侧，铺好的纤网由输网罗拉进入针刺机的针刺区，针板上的刺针完成针刺加固，经轴向穿经针提供经纱，穿入经纱的穿经针在向上到达顶点时，经纱会与纤网形成纬纱入口，且张力控制器控制的张力线会将针舌打开到最大角度，针舌头端会顶开经纱让纬纱入口变大，此时储纬器向导纬器提供纬纱，导纬器和引纬器共同将纬纱送入纬纱入口，穿经针向下退出纤网后经纱与纬纱完成一次交织，纤网随着牵拉辊向后运动，穿经针跟随针板进行下一次穿刺，重复循环上述运动，形成机织非织联合布，再由牵拉棍输出，卷绕在卷布辊上。

所述的穿经针的顶部有圆滑穿经孔，中部有舌针结构，中部针钩内有张力线控制针舌的开口大小，开口角度为80°～85°，针舌的头端有开叉结构。

由于采用了以上技术方案，本发明与现有技术相比具有的有益效果是：该制备方法在非织造针刺机上实施，包括针刺加固和机织成形两部分，体现在改变针板上沿纤网运动方向的第一排针设置为穿经针，同时加入导纬器、引纬器、储纬器和张力控制器。当针板上的刺针和穿经针一起运动时，刺针可以完成非织造的成形，穿经针上的经纱和导纬器导出到引纬器中的纬纱进行交织，可以完成机织的交织，两者的运动合二为一减少了额外的机织成形装置，使非织造和机织的成形集合在一起完成，节约了时间和简化了工序，且通过改变纱线的种类可以获得各种优异性能的机织非织联合布，对产品的开发有很大的帮助，最终既可以形成机织非织效果，也可以提高联合布的强力以及通过纱线的变化赋予各种各样的织物特性。本发明构思巧妙，操作方便，产品效果独特，适合推广使用。

附图说明

图1为本发明的工艺流程示意图。

图2为本发明中穿经针的结构示意图。

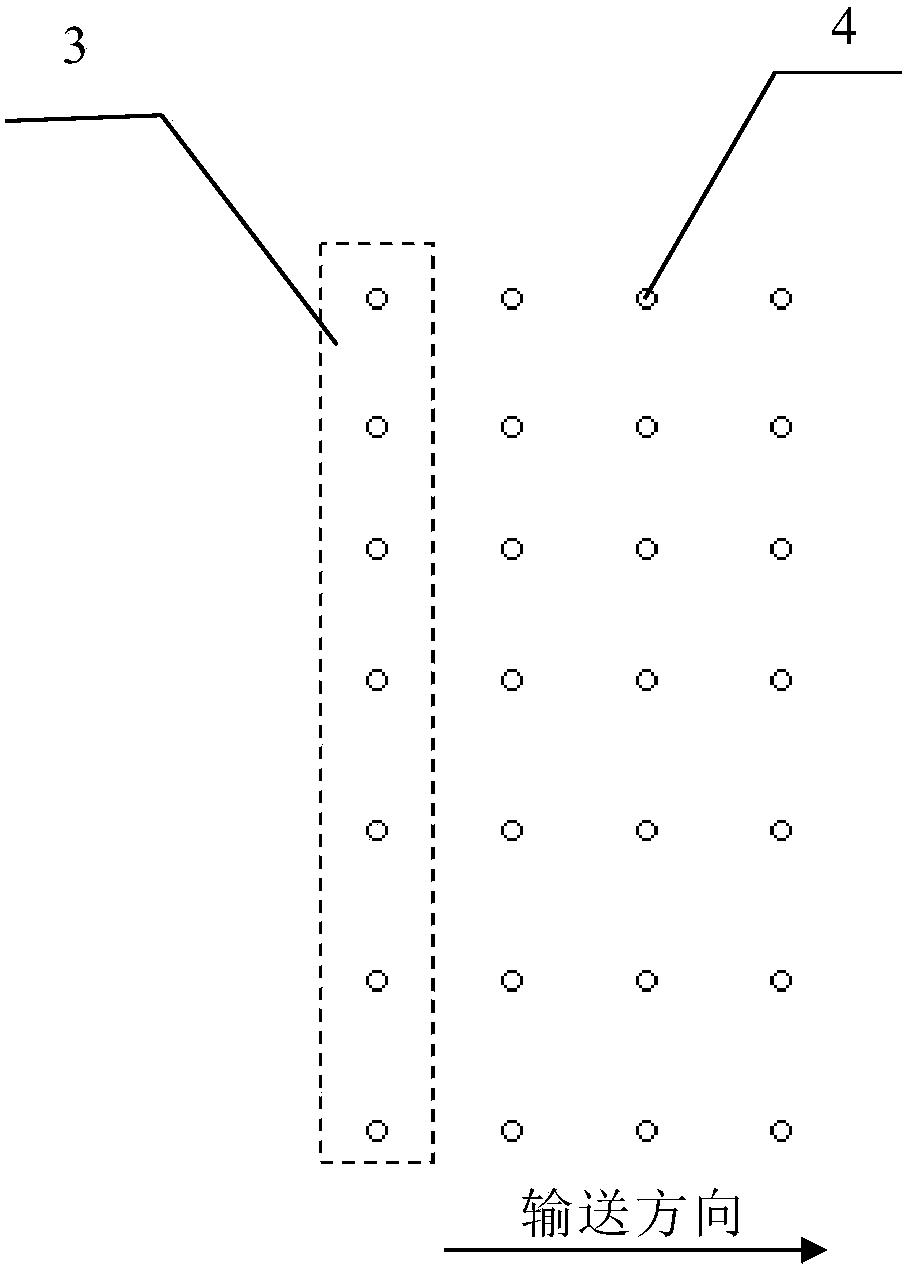

图3为本发明实施方式中针板对纤网作用的原理示意图。

图4为本发明实施方式中穿经针对纤网作用的原理示意图。

图5为本发明的机织非织联合织物的反面结构示意图。

图6为本发明的机织非织联合织物的正面结构示意图。

具体实施方式

以下结合附图对本发明进行进一步详细说明，见附图。

一种机织非织联合布的制备方法，本发明采用在针刺机的上方设置导纬器3、引纬器11和储纬器4，针板7上沿纤网1运动方向的第一排针设置为穿经针10，穿经针10与其它刺针8水平交错配置，储纬器4与导纬器3处于同一水平位置，导纬器3和引纬器11中心的连线和针板7上的穿经针10在同一竖直平面上，且导纬器3和引纬器11位于纤网1的左右两侧，经轴5位于针刺机输网罗拉2的正下方，张力棒6与穿经针10的圆滑穿经孔处于同一水平面，张力控制器9位于针刺机针板7的下方，且位于针板7的左右两侧，铺好的纤网1由输网罗拉2进入针刺机的针刺区，针板7上的刺针8完成针刺加固，经轴5上的经纱经过张力棒6后穿入穿经针10顶部的圆滑穿经孔中，穿入经纱的穿经针10在向上到达顶点时，经纱会与纤网1水平面形成纬纱入口，在穿经针10上升的过程中，穿经针10中部针钩内的张力线会受到张力控制器9的控制，张力线将针舌打开到最大角度，头端开叉的针舌会顶开经纱让纬纱入口变大，此时储纬器4向导纬器3提供纬纱，导纬器3和引纬器11共同将纬纱送入纬纱入口，穿经针10向下退出纤网1后经纱与纬纱完成一次交织，纤网1随着牵拉辊12向后运动，穿经针10跟随针板7进行下一次穿刺，重复循环上述运动，形成联合布的正面具有清晰的经纬交错结构，联合布的反面具有间断的经纱结构，联合布的中间是针刺完成的非织造布，再由牵拉棍12输出，卷绕在卷布辊13上。

本发明的工作原理：经过预针刺出来的纤网1由输网罗拉2进入针刺机的针刺区，在穿经针10上的圆滑穿经孔中穿入经轴5提供的经纱，张力棒6控制经纱的张力，针板7上的刺针8完成针刺加固，同时穿经针10向上穿刺纤网1后，经纱会随着穿经针10向上到达最高点，和纤网1水平面产生一个交叉开口，此时随着穿经针10的上升，穿经针10中部针钩内的张力线会跟着一起上升，张力器9会控制张力线的张力将针舌打开，头端开叉的针舌在打开的同时会将经纱顶开，形成比较大的纬纱入口，导纬器3将储纬器4中的纬纱和引纬器11共同送入纬纱入口，穿经针10向下退出纤网1后经纱与纬纱完成交织，纤网1随着牵拉辊12向前运动，穿经针10跟随针板7进行下一次穿刺，重复循环上述运动，形成机织非织联合布，再由牵拉棍12输出，卷绕在卷布辊13上。
