专利摘要

本实用新型公开了一种带有洗鞋桶的洗衣机，所述洗衣机包括洗涤桶，所述洗涤桶的桶底设置有波轮驱动轴，所述波轮驱动轴上设置有波轮；所述洗涤桶内可拆卸安装有洗鞋桶，所述洗鞋桶内设置有鞋底固定部、鞋面刷和鞋内刷。通过在现有的波轮洗衣机的洗涤桶内设置可拆卸的洗鞋桶，可以实现一台洗衣机既能洗衣服，又能洗鞋子，节省空间、节省费用，而且还具备杀菌作用。

权利要求

1.一种带有洗鞋桶的洗衣机，其特征在于，所述洗衣机包括洗涤桶(1)，所述洗涤桶1的桶底设置有波轮驱动轴，所述波轮驱动轴上设置有波轮；

所述洗涤桶(1)内可拆卸安装有洗鞋桶(3)，所述洗鞋桶(3)内设置有鞋底固定部(31)、鞋面刷(32)和鞋内刷(33)；所述洗鞋桶(3)内的桶底中心设置有变速箱(4)，所述变速箱(4)包含向下贯穿所述变速箱(4)底部的变速箱输入轴(41)、向上贯穿所述变速箱(4)顶部的纵向输出轴(42)、绕洗鞋桶(3)中心轴线均布的多根横向输出轴(43)，所述横向输出轴(43)贯穿所述变速箱(4)的侧壁；

所述纵向输出轴(42)上可拆卸安装有鞋面刷(32)，所述鞋面刷(32)包含鞋面刷轴(321)和径向设置在鞋面刷轴(321)上的刷毛；

所述横向输出轴(43)上可拆卸安装有鞋内刷(33)，所述鞋内刷(33)包含鞋内刷软轴(331)和径向设置在鞋内刷软轴(331)上的刷毛；

所述洗鞋桶(3)的外壁设置有多条轴向的凸筋，相应地，所述洗涤桶(1)内壁设置有多条与凸筋匹配的凹槽；

所述变速箱输入轴(41)的下端设置有方形轴头，相应地，所述波轮驱动轴上设置有与方形轴头适应的方形盲孔；

所述洗鞋桶(3)的凸筋插入所述洗涤桶(1)的凹槽，所述方形轴头插入所述方形盲孔；

所述变速箱输入轴(41)与纵向输出轴(42)共中轴线并通过键连接；

所述变速箱输入轴(41)上设置有主动锥齿轮(44)，所述横向输出轴(43)上设置有与主动锥齿轮(44)啮合的从动锥齿轮(45)；

所述变速箱输入轴(41)与齿轮箱底部之间设置有轴承，轴承的端部设置有轴承盖；所述纵向输出轴(42)与变速箱(4)顶壁之间设置有轴承，轴承的端部设置有轴承盖；所述横向输出轴(43)与变速箱(4)侧壁之间设置有轴承，轴承的端部设置有轴承盖。

2.根据权利要求1所述的带有洗鞋桶的洗衣机，其特征在于，所述洗鞋桶(3)内壁上设置有鞋底卡槽，所述鞋底卡槽用于纵向插入鞋底(5)将鞋子固定，所述鞋底卡槽作为所述鞋底固定部(31)。

3.根据权利要求2所述的带有洗鞋桶的洗衣机，其特征在于，所述洗鞋桶(3)内壁成对设置有多对鞋底卡槽，且各对鞋底卡槽的宽度尺寸不相等，相应地，所述鞋内刷(33)的长度尺寸规格有多个。

4.根据权利要求1所述的带有洗鞋桶的洗衣机，其特征在于，所述纵向输出轴(42)为D型轴，相应地，所述鞋面刷轴(321)的中心设置有与D型轴匹配的D型孔。

5.根据权利要求1所述的带有洗鞋桶的洗衣机，其特征在于，还包括脱水桶(6)，所述脱水桶(6)设置在洗涤桶(1)的侧部。

6.根据权利要求5所述的带有洗鞋桶的洗衣机，其特征在于，所述脱水桶(6)的顶部设置有灭菌灯(7)。

7.根据权利要求1所述的带有洗鞋桶的洗衣机，其特征在于，所述鞋面刷轴(321)的上端设置有提环(8)。

说明书

技术领域

本实用新型涉及家用电器领域，具体涉及一种带有洗鞋桶的洗衣机。

背景技术

洗衣机以其快捷方便，省时省力的特点已成为不可或缺的家用电器之一。但是，现有的洗衣机不能清洗布鞋、运动鞋等鞋子。人工清洗费时费力，且容易造成细菌的交叉感染。现有的洗鞋机，只能洗鞋，功能单一，成本较高，且不具备除菌功能。现有的双桶洗衣机，只能用于清洗衣物，不能洗鞋。若洗衣机与洗鞋机同时购买，利用率较低，占据空间大，而且费用较大。

实用新型内容

为解决以上技术问题，本实用新型的主要目的是提供一种带有洗鞋桶的洗衣机，通过在现有的波轮洗衣机的洗涤桶内设置可拆卸的洗鞋桶，洗鞋时，只需将洗鞋桶安装到洗涤桶中，不使用时，将洗鞋桶取出。

为了达到上述目的，本实用新型采用以下技术方案予以解决。

一种带有洗鞋桶的洗衣机，所述洗衣机包括洗涤桶，所述洗涤桶的桶底设置有波轮驱动轴，所述波轮驱动轴上设置有波轮；所述洗涤桶内可拆卸安装有洗鞋桶，所述洗鞋桶内设置有鞋底固定部、鞋面刷和鞋内刷。

进一步地，所述洗鞋桶内的桶底中心设置有变速箱，所述变速箱包含向下贯穿所述变速箱底部的变速箱输入轴、向上贯穿所述变速箱顶部的纵向输出轴、绕洗鞋桶中心轴线均布的多根横向输出轴，所述横向输出轴贯穿所述变速箱的侧壁；所述纵向输出轴上可拆卸安装有鞋面刷，所述鞋面刷包含鞋面刷轴和径向设置在鞋面刷轴上的刷毛；所述横向输出轴上可拆卸安装有鞋内刷，所述鞋内刷包含鞋内刷软轴和径向设置在鞋内刷软轴上的刷毛。

进一步地，所述变速箱输入轴与纵向输出轴共中轴线并通过键连接；所述变速箱输入轴上设置有主动锥齿轮，所述横向输出轴上设置有与主动锥齿轮啮合的从动锥齿轮；所述变速箱输入轴与齿轮箱底部之间设置有轴承，轴承的端部设置有轴承盖；所述纵向输出轴与变速箱顶壁之间设置有轴承，轴承的端部设置有轴承盖；所述横向输出轴与变速箱侧壁之间设置有轴承，轴承的端部设置有轴承盖。

进一步地，所述洗鞋桶的外壁设置有多条轴向的凸筋，相应地，所述洗涤桶内壁设置有多条与凸筋匹配的凹槽；所述变速箱输入轴的下端设置有方形轴头，相应地，所述波轮驱动轴上设置有与方形轴头适应的方形盲孔；所述洗鞋桶的凸筋插入所述洗涤桶的凹槽，所述方形轴头插入所述方形盲孔。

进一步地，所述洗鞋桶内壁上设置有鞋底卡槽，所述鞋底卡槽用于纵向插入鞋底将鞋子固定，所述鞋底卡槽作为所述鞋底固定部。

更进一步地，所述洗鞋桶内壁成对设置有多对鞋底卡槽，且各对鞋底卡槽的宽度尺寸不相等，相应地，所述鞋内刷的长度尺寸规格有多个。

进一步地，所述纵向输出轴为D型轴，相应地，所述鞋面刷轴的中心设置有与D型轴匹配的D型孔。

进一步地，还包括脱水桶，所述脱水桶设置在洗涤桶的侧部。

进一步地，所述脱水桶的顶部设置有灭菌灯。

进一步地，所述鞋面刷轴的上端设置有提环。

本实用新型带有洗鞋桶的洗衣机，通过在现有的波轮洗衣机的洗涤桶内设置可拆卸的洗鞋桶，可以实现一台洗衣机既能洗衣服，又能洗鞋子，节省空间、节省费用，而且还具备杀菌作用。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图。

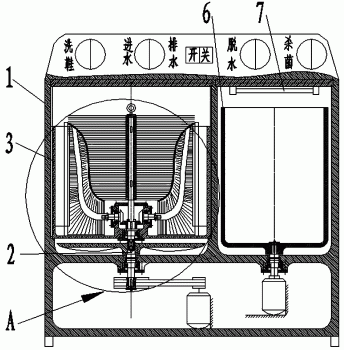

图1为本实用新型带有洗鞋桶的洗衣机的剖面示意图；

图2为图1中A处的局部放大图；

在以上图中：1洗涤桶；2波轮驱动轴；3洗鞋桶；31鞋底固定部；32 鞋面刷；321鞋面刷轴；33鞋内刷；331鞋内刷软轴；4变速箱；41变速箱输入轴；42纵向输出轴；43横向输出轴；44主动锥齿轮；45从动锥齿轮；5鞋底；6脱水桶；7灭菌灯；8提环。

具体实施方式

为了使本实用新型的上述目的、特征和优点能够更为明显易懂，下面结合附图对本实用新型的具体实施方式做详细的说明。

在以下描述中阐述了具体细节以便于充分理解本实用新型。但是本实用新型能够以多种不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似推广。因此本实用新型不受下面公开的具体实施方式的限制。

参考图1和图2，一种带有洗鞋桶的洗衣机，所述洗衣机包括洗涤桶1，所述洗涤桶1的桶底设置有波轮驱动轴，所述波轮驱动轴上设置有波轮；所述洗涤桶1内可拆卸安装有洗鞋桶3，所述洗鞋桶3内设置有鞋底固定部31、鞋面刷 32和鞋内刷33。

以上实施例中，在常规的波轮洗衣机的洗涤桶1中设置可以快速拆卸的洗鞋桶3，洗鞋桶3里面设置有鞋面刷32和鞋里刷，就可以将洗衣机的功能多样化，使之具有洗衣和洗鞋功能。

进一步地，所述洗鞋桶3内的桶底中心设置有变速箱4，所述变速箱4包含向下贯穿所述变速箱4底部的变速箱输入轴41、向上贯穿所述变速箱4顶部的纵向输出轴42、绕洗鞋桶3中心轴线均布的多根横向输出轴43，所述横向输出轴43贯穿所述变速箱4的侧壁；所述纵向输出轴42上可拆卸安装有鞋面刷32，所述鞋面刷32包含鞋面刷轴321和径向设置在鞋面刷轴321上的刷毛；所述横向输出轴43上可拆卸安装有鞋内刷33，所述鞋内刷33包含鞋内刷软轴331和径向设置在鞋内刷软轴331上的刷毛。

以上实施例中，洗鞋桶3的桶底设置有变速箱4，通过变速箱4可以实现多个输出轴，可以分别用于安装鞋面刷32和鞋里刷。

鞋面刷32由鞋面刷轴321和设置在鞋面刷轴321上的刷毛组成；鞋内刷 33由鞋内刷软轴331和设置在鞋内刷软轴331上的刷毛组成。纵向输出轴42 转动带动鞋面刷32转动刷洗鞋子的外表面，横向输出轴43转动带动鞋内刷软轴331在鞋子内部转动刷洗鞋子内表面。

进一步地，所述变速箱输入轴41与纵向输出轴42共中轴线并通过键连接；所述变速箱输入轴41上设置有主动锥齿轮44，所述横向输出轴43上设置有与主动锥齿轮44啮合的从动锥齿轮45；所述变速箱输入轴41与齿轮箱底部之间设置有轴承，轴承的端部设置有轴承盖；所述纵向输出轴42与变速箱4顶壁之间设置有轴承，轴承的端部设置有轴承盖；所述横向输出轴43与变速箱4侧壁之间设置有轴承，轴承的端部设置有轴承盖。

以上实施例中，变速箱4内部通过锥齿轮啮合将竖直的波轮驱动轴转动转化为水平的横向输出轴43的转动，波轮驱动轴与纵向输出轴42通过键连接。

进一步地，所述洗鞋桶3的外壁设置有多条轴向的凸筋，相应地，所述洗涤桶1内壁设置有多条与凸筋匹配的凹槽；所述变速箱输入轴41的下端设置有方形轴头，相应地，所述波轮驱动轴上设置有与方形轴头适应的方形盲孔；所述洗鞋桶3的凸筋插入所述洗涤桶1的凹槽，所述方形轴头插入所述方形盲孔。

以上实施例中，在洗鞋桶3的外币轴向设置凸筋，在洗涤桶1内壁设置凹槽，通过凸筋插入凹槽实现洗鞋桶3与洗涤桶1的固定，具有安装方便、稳定可靠的优点。当洗鞋桶3插入洗涤桶1中时，变速箱输入轴41的方形轴头对应插入波轮驱动轴的方形盲孔中实现变速箱4的传动。

进一步地，所述洗鞋桶3内壁上设置有鞋底卡槽，所述鞋底卡槽用于纵向插入鞋底5将鞋子固定，所述鞋底卡槽作为所述鞋底固定部31。

更进一步地，所述洗鞋桶3内壁成对设置有多对鞋底卡槽，且各对鞋底卡槽的宽度尺寸不相等，相应地，所述鞋内刷33的长度尺寸规格有多个。

以上实施例中，通过在洗涤桶1内壁设置鞋底卡槽来固定鞋底5，鞋底卡槽与鞋底5过盈配合，从而实现将鞋子与洗鞋桶3固定。为了适应不同大小的鞋子，鞋底卡槽成对设置多对，且鞋底卡槽的宽度尺寸有多种规格，适应于不同大小的鞋子。相应地，内鞋刷也设计有多种长度规格，以适应不同大小的鞋子。

进一步地，所述纵向输出轴42为D型轴，相应地，所述鞋面刷轴321的中心设置有与D型轴匹配的D型孔。

以上实施例中，D型轴和D形盲孔配合安装和拆卸方便，也能有效防止打滑。

进一步地，还包括脱水桶6，所述脱水桶6设置在洗涤桶1的侧部。

以上实施例中，为了增强洗衣机的功能，在洗衣机的侧部还设置有脱水桶6，用于洗完后鞋子、衣服的甩水，能提高清洗效率。

更进一步地，所述脱水桶6的顶部设置有灭菌灯7。

作为优选的，在脱水桶6的上部还设置了灭菌灯7，可以对清洗后的鞋子、衣服进行杀菌、消毒。灭菌灯7优选紫外线灯。

进一步地，所述鞋面刷轴321的上端设置有提环8。

以上实施例中，当需要将鞋面刷32从纵向输出轴42上卸下时，通过拉设置在鞋面刷轴321顶部的拉环即可将鞋面刷32取出。

虽然，本说明书中已经用一般性说明及具体实施方案对本实用新型作了详尽的描述，但在本实用新型基础上，可以对之作一些修改或改进，这对本领域技术人员是显而易见的。因此，在不偏离本实用新型的基础上所做的这些修改或改进，均属于本实用新型要求保护的范围。
