专利摘要

本实用新型提供一种生物取水装置，包括底板、围板和导热金属板，围板设置在底板上，导热金属板设置在围板上，导热金属板上表面开设有凹槽，凹槽内设置有半导体制冷片，半导体制冷片的冷端与导热金属板相接触，半导体制冷片的热端设置有散热片，散热片上设置有散热风扇，围板的内壁上设置有集水盘，围板上设置有出水管，出水管一端贯穿围板设置在集水盘内，底板内设置有半导体硅胶加热片。在本申请实施例中，通过半导体硅胶加热片对采集的植物进行加热，使得植物产生水蒸气，并再半导体制冷片的作用下冷凝成水，通过集水盘和出水管，最终对水进行收集。实现了从生物中提取水分的功能，满足缺水条件下取水的要求。

权利要求

1.一种生物取水装置，其特征在于，包括底板、围板和导热金属板，所述围板设置在所述底板上，所述导热金属板设置在所述围板上，所述导热金属板上表面开设有凹槽，所述凹槽内设置有半导体制冷片，所述半导体制冷片的冷端与所述导热金属板相接触，所述半导体制冷片的热端设置有散热片，所述散热片上设置有散热风扇，所述围板的内壁上设置有集水盘，所述围板上设置有出水管，所述出水管一端贯穿所述围板设置在所述集水盘内，所述底板内设置有半导体硅胶加热片。

2.根据权利要求1所述的生物取水装置，其特征在于，所述导热金属板的下表面设置翅片，所述翅片呈燕翅型形状。

3.根据权利要求1或2所述的生物取水装置，其特征在于，所述围板包括长侧板和短侧板，所述短侧板为长方形结构，所述长侧板为六边形结构，所述集水盘和所述出水管均设置在所述短侧板上。

4.根据权利要求3所述的生物取水装置，其特征在于，所述长侧板和所述短侧板均设置有两块，两块所述短侧板相对设置在所述底板的两侧，两块所述长侧板相对设置在所述底板的另外两侧。

5.根据权利要求3所述的生物取水装置，其特征在于，所述导热金属板的横截面呈梯形，所述导热金属板的斜边与所述短侧板相连接。

6.根据权利要求1所述的生物取水装置，其特征在于，所述底板为金属铝板。

说明书

技术领域

本申请涉及一种取水装置，尤其涉及一种生物取水装置。

背景技术

一切生命活动都是起源于水的，水对我们的生命起着重要的作用，它是生命的源泉，是人类赖以生存和发展的不可缺少的最重要的物质资源之一。人体内的水分大约占到体重的65%。其中，脑髓含水75%，血液体含水83%，肌肉含水76%，连坚硬的骨胳里也含水达22%！而对人体而言的生理功能是多方面，而体内发生的一切化学反应都是在介质水中进行。一体一旦缺水，后果是很严重的。缺水1%-2%，感到渴；缺水5%，口干舌燥，皮肤起皱，意识不清，甚至幻视；缺水15%，有生命危险。没有水，食物中的养料不能被吸收，废物不能排出体外，新陈代谢将停止，人将死亡。有时在客观环境下不能携带足够的水，在缺水条件下无法取水，因此，设计一种取水装置和掌握一些寻找水源的方法至关重要。

发明内容

本申请提供一种生物取水装置，以解决现有技术中在客观环境下不能携带足够的水，在缺水条件下无法取水的问题。

本申请提供一种生物取水装置，包括底板、围板和导热金属板，所述围板设置在所述底板上，所述导热金属板设置在所述围板上，所述导热金属板上表面开设有凹槽，所述凹槽内设置有半导体制冷片，所述半导体制冷片的冷端与所述导热金属板相接触，所述半导体制冷片的热端设置有散热片，所述散热片上设置有散热风扇，所述围板的内壁上设置有集水盘，所述围板上设置有出水管，所述出水管一端贯穿所述围板设置在所述集水盘内，所述底板内设置有半导体硅胶加热片。

进一步的，所述导热金属板的下表面设置翅片，所述翅片呈燕翅型形状。

进一步的，所述围板包括长侧板和短侧板，所述短侧板为长方形结构，所述长侧板为六边形结构，所述集水盘和所述出水管均设置在所述短侧板上。

进一步的，所述长侧板和所述短侧板均设置有两块，两块所述短侧板相对设置在所述底板的两侧，两块所述长侧板相对设置在所述底板的另外两侧。

进一步的，所述导热金属板的横截面呈梯形，所述导热金属板的斜边与所述短侧板相连接。

进一步的，所述底板为金属铝板。

在本申请实施例中，由于采用上述技术方案，通过半导体硅胶加热片对采集的植物进行加热，使得植物产生水蒸气，并再半导体制冷片的作用下冷凝成水，通过集水盘和出水管，最终对水进行收集。实现了从生物中提取水分的功能，满足缺水条件下取水的要求。翅片呈燕翅型，能够扩大与水蒸气的接触面积，并且下沿能够将水导流至集水槽上。

附图说明

此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定。在附图中：

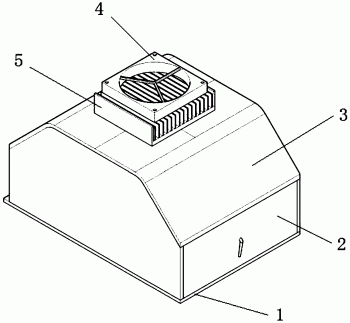

图1为本申请的整体结构示意图；

图2为本申请的剖面图；

图3为本申请的长侧板和短侧板的结构示意图；

图4为本申请翅片的结构示意图。

图中：1-底板；2-围板；3-导热金属板；4-散热风扇；5-散热片；6-半导体制冷片；7-翅片；8-集水盘；9-出水管；10-半导体硅胶加热片；11-长侧板；12-短侧板。

具体实施方式

为使本申请的目的、技术方案和优点更加清楚，下面将结合本申请具体实施例及相应的附图对本申请技术方案进行清楚、完整地描述。显然，所描述的实施例仅是本申请一部分实施例，而不是全部的实施例。基于本申请中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本申请保护的范围。

以下结合附图，详细说明本申请各实施例提供的技术方案。

如图1至图4所示，本实施例提供一种生物取水装置，包括底板、围板和导热金属板，围板设置在底板上，导热金属板设置在围板上，导热金属板上表面开设有凹槽，凹槽内设置有半导体制冷片，半导体制冷片的冷端与导热金属板相接触，半导体制冷片的热端设置有散热片，散热片上设置有散热风扇，围板的内壁上设置有集水盘，围板上设置有出水管，出水管一端贯穿围板设置在集水盘内，底板内设置有半导体硅胶加热片。底板为金属铝板。

导热金属板的下表面设置翅片，翅片呈燕翅型形状。翅片的下沿位于集水盘的上方。

围板包括长侧板和短侧板，短侧板为长方形结构，长侧板为六边形结构，集水盘和出水管均设置在短侧板上。长侧板和短侧板均设置有两块，两块短侧板相对设置在底板的两侧，两块长侧板相对设置在底板的另外两侧。导热金属板的横截面呈梯形，导热金属板的斜边与短侧板相连接。

使用时，将收集的叶片放置到底板上，将围板放置在底板上，并将叶片聚集在围板内。打开半导体硅胶加热片，半导体硅胶加热片将底板加热，由于底板为金属铝板，底板将热量传导给叶片，叶片受热，将叶片中的水分蒸发出来，水蒸气上升，接触到翅片和导热金属板，在半导体制冷片的作用下，导热金属和翅片可将水蒸气冷凝成液态水，并经过燕翅型翅片下端流到集水盘内，并由出水管将水收集到装置外部。

半导体制冷片工作时，冷端制冷可降低导热金属版和翅片的温度，当水蒸气接触导热金属版和翅片是冷凝成水，热端散热，热端与散热片和散热风扇连接，可将热量带走。

在本申请实施例中，由于采用上述技术方案，通过半导体硅胶加热片对采集的植物进行加热，使得植物产生水蒸气，并再半导体制冷片的作用下冷凝成水，通过集水盘和出水管，最终对水进行收集。实现了从生物中提取水分的功能，满足缺水条件下取水的要求。翅片呈燕翅型，能够扩大与水蒸气的接触面积，并且下沿能够将水导流至集水槽上。

还需要说明的是，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、商品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、商品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、商品或者设备中还存在另外的相同要素。

以上仅为本申请的实施例而已，并不用于限制本申请。对于本领域技术人员来说，本申请可以有各种更改和变化。凡在本申请的精神和原理之内所作的任何修改、等同替换、改进等，均应包含在本申请的权利要求范围之内。
