专利摘要

本实用新型创造涉及一种通道式警犬安检墙，由多功能墙体将空间划分为行人区和警犬工作区；所述多功能墙体的长度方向上设有均匀分布的格栅，使行人区和警犬工作区之间的空气相通；所述警犬工作区由多功能墙体与两端垂直设置的端部挡板围成的矩形面积；所述行人区由多功能墙体与若干根护栏围成的两端具有入口和出口的非封闭区域；在护栏内设有送风机，送风机送出水平方向的风经过行人区，并穿过多功能墙体后送入警犬工作区内。该通道式警犬安检墙将行人和工作警犬隔离，并通过送风机构对行人非法随身携带的可致燃烧、爆炸等危险物品进行快速嗅认甄别，是对流动性人群相对较多的公共场所进行安全检查的专业设备。

权利要求

1.一种通道式警犬安检墙，其特征在于：由多功能墙体（1）将空间划分为行人区（2）和警犬工作区（3）；

所述多功能墙体（1）的长度方向上设有均匀分布的格栅，使行人区（2）和警犬工作区（3）之间的空气相通；

所述警犬工作区（3）由多功能墙体（1）与两端垂直设置的端部挡板（301）围成的矩形面积；

所述行人区（2）由多功能墙体（1）与若干根护栏（201）围成的两端具有入口（202）和出口（203）的非封闭区域；在护栏（201）内设有送风机（204），送风机（204）送出水平方向的风经过行人区（2），并穿过多功能墙体（1）后送入警犬工作区（3）内。

2.如权利要求1所述的通道式警犬安检墙，其特征在于：所述的护栏（201）均匀等距设置，每两个相邻的护栏之间采用铁链连接。

3.如权利要求1所述的通道式警犬安检墙，其特征在于：所述的行人区（2）底面设有人行道面（205），所述的警犬工作区（3）的底面设有警犬工作面（305），人行道面（205）与警犬工作面（305）连接，连接后的上表面与多功能墙体（1）连接。

4.如权利要求3所述的通道式警犬安检墙，其特征在于：所述的人行道面（205）的宽度方向上连接扩展道面（206）。

5.如权利要求4所述的通道式警犬安检墙，其特征在于：所述的警犬工作面（305）、人行道面（205）和扩展道面（206）分别采用结构相同的折叠单元连接而成；

所述的折叠单元（4）由四个并列设置的板块（401）组成，每两个相邻的板块（401）之间采用折页（402）连接，折叠单元（4）以W形状态折叠，每块板块（401）底面与相邻板块（401）顶面重合，折叠单元（4）以一字形状态展开；相邻两个折叠单元（4）之间采用销钉与葫芦孔定位插接。

6.如权利要求4所述的通道式警犬安检墙，其特征在于：所述的人行道面（205）和扩展道面（206）长度方向的两端设有防绊踏板（6），防绊踏板（6）与人行道面（205）和扩展道面（206）通过销钉与葫芦孔定位插接。

7.如权利要求4所述的通道式警犬安检墙，其特征在于：所述的警犬工作面（305）长度方向且与人行道面（205）或扩展道面（206）的连接端设有等距分布定位孔；多功能墙体（1）由若干个墙面体（101）并列设置组成，每个墙面体（101）与对应位置的定位孔插接；

警犬工作面（305）的两端也分别设有定位孔，端部挡板（301）与警犬工作面（305）的端部定位孔插接，且端部挡板（301）与对应位置的墙面体（101）通过销钉与葫芦孔定位插接。

8.如权利要求1所述的通道式警犬安检墙，其特征在于：其中一个端部挡板（301）上设有电脑（701），另一个端部挡板（301）上设有电子屏（702），在多功能墙体（1）上设有摄像头（703）和报警器（704）；在多功能墙体（1）的顶部设有线缆槽（705），电子屏（702）、摄像头（703）和报警器（704）的数据线在线缆槽（705）内穿行，并与电脑（701）的接口连接。

9.如权利要求1所述的通道式警犬安检墙，其特征在于：在多功能墙体（1）上靠近行人区（2）侧设有警犬气味搜索遥控奖励器（8）。

说明书

技术领域

本发明创造涉及一种通道式警犬安检墙，用于警务人员使用警犬对人员流动性较大的公共场所及特定区域进行防恐安全检查的操作平台。

背景技术

目前，在公共场所通常采用使用安检设备对人员及随身携带行李进行检查，但是对于人员流动性较大的场所，安检设备的通过速度较慢，加剧了人流的拥堵滞留，同时，由于非法违禁品的隐匿性越来越强，安检设备也会因其特有的专项属性造成漏检的现象，使不法分子有机可乘。

发明内容

本发明创造要解决的技术问题是提供一种通道式警犬安检墙，该通道式警犬安检墙将行人和工作警犬隔离，并通过送风机构对行人非法随身携带的可致燃烧、爆炸等危险物品进行快速嗅认甄别，是对流动性人群相对较多的公共场所进行安全检查的专业设备。

为解决以上问题，本发明创造的具体技术方案如下：一种通道式警犬安检墙，由多功能墙体将空间划分为行人区和警犬工作区；所述多功能墙体的长度方向上设有均匀分布的格栅，使行人区和警犬工作区之间的空气相通；所述警犬工作区由多功能墙体与两端垂直设置的端部挡板围成的矩形面积；所述行人区由多功能墙体与若干根护栏围成的两端具有入口和出口的非封闭区域；在护栏内设有送风机，送风机送出水平方向的风经过行人区，并穿过多功能墙体后送入警犬工作区内。

所述的护栏均匀等距设置，每两个相邻的护栏之间采用铁链连接。

所述的行人区底面设有人行道面，所述的警犬工作区的底面设有警犬工作面，人行道面与警犬工作面连接，连接后的上表面与多功能墙体连接。

所述的人行道面的宽度方向上连接扩展道面。

所述的警犬工作面、人行道面和扩展道面分别采用结构相同的折叠单元连接而成；所述的折叠单元由四个并列设置的板块组成，每两个相邻的板块之间采用折页连接，折叠单元以W形状态折叠，每块板块底面与相邻板块顶面重合，折叠单元以一字形状态展开；相邻两个折叠单元之间采用销钉与葫芦孔定位插接。

所述的人行道面和扩展道面长度方向的两端设有防绊踏板，防绊踏板与人行道面和扩展道面通过销钉与葫芦孔定位插接。

所述的警犬工作面长度方向且与人行道面或扩展道面的连接端设有等距分布定位孔；多功能墙体由若干个墙面体并列设置组成，每个墙面体与对应位置的定位孔插接；警犬工作面的两端也分别设有定位孔，端部挡板与警犬工作面的端部定位孔插接，且端部挡板与对应位置的墙面体通过销钉与葫芦孔定位插接。

其中一个端部挡板上设有电脑，另一个端部挡板上设有电子屏，在多功能墙体上设有摄像头和报警器；在多功能墙体的顶部设有线缆槽，电子屏、摄像头和报警器的数据线在线缆槽内穿行，并与电脑的接口连接。

在多功能墙体上靠近行人区侧设有警犬气味搜索遥控奖励器。

该通道式警犬安检墙采用上述结构，具有以下优点：

1、人行道面、警犬工作面和多功能墙体均采用拼装结构，可在使用场所快速组装；

2、送风装置提高了空气的流动速度，提高了警犬识别速度和精度。

附图说明

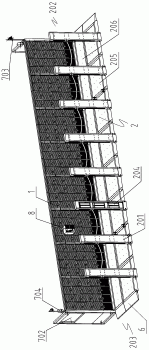

图1为通道式警犬安检墙的前视结构示意图。

图2为通道式警犬安检墙的后视结构示意图。

图3为折叠单元工作状态示意图。

图4为折叠单元折叠状态示意图。

图5为具有葫芦孔的折叠单元局部放大图。

图6为端部挡板、多功能墙体与警犬工作面的连接示意图。

具体实施方式

如图1和图2所示，一种通道式警犬安检墙，由多功能墙体1将空间划分为行人区2和警犬工作区3；所述多功能墙体1的长度方向上设有均匀分布的格栅，使行人区2和警犬工作区3之间的空气相通；所述警犬工作区3由多功能墙体1与两端垂直设置的端部挡板301围成的矩形面积；所述行人区2由多功能墙体1与若干根护栏201围成的两端具有入口202和出口203的非封闭区域，护栏201均匀等距设置，每两个相邻的护栏之间采用铁链连接；在护栏201内设有送风机204，送风机204送出水平方向的风经过行人区2，并穿过多功能墙体1后送入警犬工作区3内。

所述的行人区2底面设有人行道面205，所述的警犬工作区3的底面设有警犬工作面305，人行道面205与警犬工作面305连接，连接后的上表面与多功能墙体1连接。当通道式警犬安检墙使用在人流比较密集的地方时，需要扩大人行道面205的宽度，可在人行道面205的宽度方向上连接扩展道面206。

如图3至图5所示，所述的警犬工作面305、人行道面205和扩展道面206分别采用结构相同的折叠单元连接而成；所述的折叠单元4由四个并列设置的板块401组成，每两个相邻的板块401之间采用折页402连接，折叠单元4以W形状态折叠，每块板块401底面与相邻板块401顶面重合，如图4所示；折叠单元4以一字形状态展开；每个板块401的端面设有连接部5，相邻两个折叠单元4之间采用销钉与葫芦孔定位插接。

如图6所示，所述的人行道面205和扩展道面206长度方向的两端设有防绊踏板6，防绊踏板6与人行道面205和扩展道面206通过销钉与葫芦孔定位插接。

如图6所示，所述的警犬工作面305长度方向且与人行道面205或扩展道面206的连接端设有等距分布定位孔；多功能墙体1由若干个墙面体101并列设置组成，每个墙面体101与对应位置的定位孔插接；警犬工作面305的两端也分别设有定位孔，端部挡板301与警犬工作面305的端部定位孔插接，且端部挡板301与对应位置的墙面体101通过销钉与葫芦孔定位插接。

其中一个端部挡板301上设有电脑701，两一个端部挡板301上设有电子屏702，在多功能墙体1上设有摄像头703和报警器704；在多功能墙体1的顶部设有线缆槽705，电子屏702、摄像头703和报警器704的数据线在线缆槽705内穿行，并与电脑701的接口连接；在多功能墙体1上靠近行人区2内设有警犬气味搜索遥控奖励器8，可用于训练使用，作为警犬的强化奖励。

一种对通道式警犬安检墙的控制方法，包括以下步骤：

1）启动电脑701，并对电子屏702、摄像头703和报警器704进行调试，使各部件处于工作状态；警务人员手持警报器，报警器与电脑701无线连接；

2）启动送风机204，使行人区2的空气向警犬工作区3流动；

3）在警犬工作区3内有警务人员指挥警犬，在警犬工作区内做往复式行进间嗅认；

4）携带物品的人员从行人区入口202行走至出口203，警犬如闻到可疑气味，警犬发出示警信息，警务人员遥控启动警报器，电脑701收到信号，控制报警器704发出报警声音，电脑701调出监控画面在电子屏702上显示，并即时录入电脑留查；训练状态下警务人员可遥控打开奖励器8对警犬进行奖励。
