专利摘要

专利摘要

本实用新型公开并提供了一种88式狙击步枪瞄准器，所述瞄准器能够适应88式狙击步枪的枪械轨道、能保证瞄准镜经受冲击后不滑动。该瞄准器包括座体和设置在所述座体上的镜体，所述座体包括底座（1）、设置在所述底座侧旁的压块（2）、设置在所述底座（1）前端的挡块（3）以及可将所述压块（2）紧定于所述底座（1）上的调节锁紧装置，所述底座（1）与所述压块（2）的底部相配合形成燕尾槽（4）。本实用新型可广泛应用于瞄准器领域。

权利要求

1.一种88式狙击步枪瞄准器，所述瞄准器包括座体和设置在所述座体上的镜体，其特征在于：所述座体包括底座（1）、设置在所述底座侧旁的压块（2）、设置在所述底座（1）前端的限位块（3）以及可将所述压块（2）紧定于所述底座（1）上的调节锁紧装置，所述底座（1）与所述压块（2）的底部相配合形成燕尾槽（4）。

2.根据权利要求1所述的一种88式狙击步枪瞄准器，其特征在于：所述调节锁紧装置包括固定设置在所述底座（1）内的钢丝螺纹套（5）、锁紧螺杆（6）以及锁紧螺母（7），所述锁紧螺杆（6）的端部穿过所述压块（2）、所述钢丝螺纹套（5）后与所述锁紧螺母（7）螺纹连接，所述锁紧螺杆（6）的杆部与所述钢丝螺纹套（5）螺纹连接。

3.根据权利要求2所述的一种88式狙击步枪瞄准器，其特征在于：所述调节锁紧装置还包括套设在所述锁紧螺杆（6）上的弹性垫圈（8）和平垫圈（9），所述弹性垫圈（8）与所述压块（2）相接触，所述平垫圈（9）与所述锁紧螺杆（6）的头部的锁紧部相接触。

4.根据权利要求1所述的一种88式狙击步枪瞄准器，其特征在于：所述压块（2）与所述底座（1）之间设置有调节弹簧（10）。

5.根据权利要求1所述的一种88式狙击步枪瞄准器，其特征在于：所述底座（1）的底部设置有穿出所述底座（1）上表面的调节螺钉（11）。

6.根据权利要求1所述的一种88式狙击步枪瞄准器，其特征在于：所述限位块（3）通过螺钉（12）固定在所述底座（1）上。

说明书

技术领域

本实用新型涉及一种88式狙击步枪瞄准器。

背景技术

瞄准镜与枪械通常为分体设置。当通过瞄准镜的卡座将瞄准镜安装到枪械的相应瞄准镜安装部轨道后，要求瞄准镜应稳固的固定于枪械上，不相对于枪械产生晃动、位移，以免瞄导致在瞄准时会产生新的误差。

其中，为了保证瞄准镜主体与卡座的稳定性，通常两者为不可拆卸设置。这就导致了瞄准镜的通用性较差的问题，例如，当不同枪械的相应瞄准镜安装部轨道规格不同时，则不能用一个瞄准镜去适配不同的枪械的瞄准镜安装部。

发明内容

本实用新型所要解决的技术问题是克服现有技术的不足，提供一种能够适应88式狙击步枪的枪械轨道、能保证瞄准镜经受冲击后不滑动的瞄准器。

本实用新型所采用的技术方案是：本实用新型包括座体和设置在所述座体上的镜体，所述座体包括底座、设置在所述底座侧旁的压块、设置在所述底座前端的限位块以及可将所述压块紧定于所述底座上的调节锁紧装置，所述底座与所述压块的底部相配合形成燕尾槽。

进一步的，所述调节锁紧装置包括固定设置在所述底座内的钢丝螺纹套、锁紧螺杆以及锁紧螺母，所述锁紧螺杆的端部穿过所述压块、所述钢丝螺纹套后与所述锁紧螺母螺纹连接，所述锁紧螺杆的杆部与所述钢丝螺纹套螺纹连接。

进一步的，所述调节锁紧装置还包括套设在所述锁紧螺杆上的弹性垫圈和平垫圈，所述弹性垫圈与所述压块相接触，所述平垫圈与所述锁紧螺杆（的头部的锁紧部相接触。

进一步的，所述压块与所述底座之间设置有调节弹簧。

进一步的，所述底座的底部设置有穿出所述底座上表面的调节螺钉。

进一步的，所述限位块通过螺钉固定在所述底座上。

本实用新型的有益效果是：由于本实用新型包括座体和设置在所述座体上的镜体，所述座体包括底座、设置在所述底座侧旁的压块、设置在所述底座前端的限位块以及可将所述压块紧定于所述底座上的调节锁紧装置，所述底座与所述压块的底部相配合形成燕尾槽，所述燕尾槽能够与枪械导轨相适配，通过所述调节锁紧装置能够调节所述压块与所述底座之间的间距，所述限位块在安装后能顶住88式狙击步枪导轨前端的凸台，这样能保证瞄准镜经受冲击后不滑动，所以本实用新型能够适应88式狙击步枪的枪械轨道、能保证瞄准镜经受冲击后不滑动。

附图说明

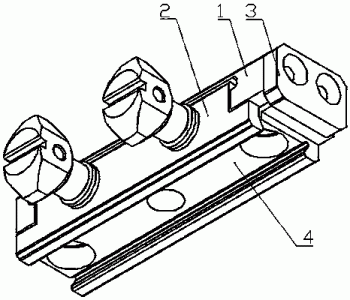

图1是本实用新型的立体结构示意图；

图2是本实用新型的爆炸图；

图3是本实用新型的剖视图；

图4是本实用新型安装时的示意图。

具体实施方式

如图1、图2、图3、图4所示，本实用新型包括座体和设置在所述座体上的镜体，所述座体包括底座1、设置在所述底座侧旁的压块2、设置在所述底座1前端的限位块3以及可将所述压块2紧定于所述底座1上的调节锁紧装置，当然，所述限位块3和所述底座1可以是分体结构或是整体结构，所述底座1与所述压块2的底部相配合形成燕尾槽4，所述限位块3通过螺钉12固定在所述底座1上，所述燕尾槽4能够与枪械导轨相适配，通过所述调节锁紧装置能够调节所述压块2与所述底座1之间的间距，所述限位块3在安装后能顶住88式狙击步枪导轨前端的凸台。

所述调节锁紧装置包括固定设置在所述底座1内的钢丝螺纹套5、锁紧螺杆6、锁紧螺母7以及套设在所述锁紧螺杆6上的弹性垫圈8和平垫圈9，所述锁紧螺杆6的端部穿过所述压块2、所述钢丝螺纹套5后与所述锁紧螺母7螺纹连接，所述锁紧螺杆6的杆部与所述钢丝螺纹套5螺纹连接，所述弹性垫圈8与所述压块2相接触，所述平垫圈9与所述锁紧螺杆6的头部的锁紧部相接触，为了保证所述压块2的平衡性，所述压块2与所述底座1之间设置有调节弹簧10。

所述底座1的底部设置有穿出所述底座1上表面的调节螺钉11，可以根据需要调整所述底座1的高度。

本实用新型可广泛应用于瞄准镜领域。
