专利摘要

本实用新型公开了一种艺术品鉴定多角度取像装置，主要涉及艺术品鉴定领域。包括底盘，所述底盘上固定有齿盘，所述齿盘上固定有垫板，所述垫板表面中部设有工作台，所述底盘外侧开有环形槽，所述环形槽内滑动连接有环形板，所述环形板一侧设有连接板，所述连接板另一端设有凸字形固定座，所述固定座上可转动的设有齿轮，所述齿轮与齿盘啮合，所述固定座顶部贯穿齿轮设有安装板，所述安装板上设有纵向提升机构，所述纵向提升机构一侧且工作台上方设有支撑臂，所述支撑臂端部可转动的设有摄像头。本实用新型的有益效果在于：能从多个角度对设备进行拍照取像，降低工作人员的劳动强度。

权利要求

1.一种艺术品鉴定多角度取像装置，其特征在于：包括底盘(1)，所述底盘(1)上固定有齿盘(2)，所述齿盘(2)上固定有垫板(3)，所述垫板(3)表面中部设有工作台(4)，所述底盘(1)外侧开有环形槽(5)，所述环形槽(5)内滑动连接有环形板(6)，所述环形板(6)一侧设有连接板(7)，所述连接板(7)另一端设有凸字形固定座(8)，所述固定座(8)上可转动的设有齿轮(9)，所述齿轮(9)与齿盘(2)啮合，所述固定座(8)顶部贯穿齿轮(9)设有安装板(10)，所述安装板(10)上设有纵向提升机构，所述纵向提升机构一侧且工作台(4)上方设有支撑臂，所述支撑臂端部可转动的设有摄像头(11)。

2.根据权利要求1所述一种艺术品鉴定多角度取像装置，其特征在于：所述纵向提升机构包括固定在安装板(10)上的固定壳(12)，所述固定壳(12)顶部设有电机(13)，所述电机(13)底部贯穿固定壳(12)连接有螺杆(14)，所述螺杆(14)上螺纹连接有移动块(15)，所述移动块(15)只能在固定壳(12)内上下移动，所述支撑臂固定在移动块(15)上。

3.根据权利要求1所述一种艺术品鉴定多角度取像装置，其特征在于：所述支撑臂包括第一支撑臂(16)和第二支撑臂(17)，所述第一支撑臂(16)的一端固定在纵向提升机构上，所述第二支撑臂(17)的一端设置在第一支撑臂(16)另一端的表面上，且所述第二支撑臂(17)能在水平面上左右摆动，所述摄像头(11)可转动的设置在第二支撑臂(17)的另一端。

4.根据权利要求2所述一种艺术品鉴定多角度取像装置，其特征在于：所述固定壳(12)内两侧壁上设有竖直的滑槽(18)，所述移动块(15)两侧设有滚珠弹簧(19)，所述滚珠弹簧(19)与滑槽(18)滑动配合。

5.根据权利要求1所述一种艺术品鉴定多角度取像装置，其特征在于：所述环形板(6)的一侧设有手柄(20)。

说明书

技术领域

本实用新型涉及艺术品鉴定领域，具体是一种艺术品鉴定多角度取像装置。

背景技术

艺术品包含字画、金属器具、木质、陶瓷等器具，由于艺术品自身具有极高的价值，特别是对于古时流传下来的瑰宝，更是被多人所爱，正是因为此缘故，目前的古玩和收藏市场上出现了很多仿制真品的赝品，不法份子通过销售赝品获得暴利，而购买者购买后受到了极大的精神和财产损失；因此，对艺术品的鉴别和对真品有效信息登记成为刻不容缓的事情。

在鉴定程序方法中，有一项为图画剖析，即运用光学或电子图画收集、数字图画处置、数字图画比对、数字图画电子测算等仪器设备对陶瓷器纤细老化痕迹形状进行显微图画收集、对比和剖析。但是现有技术的拍照取像大多是人工手持取像设备来进行拍照取像，而为了能全方面的比对和分析，往往需要艺术品不同位置的图像，但是为了保护艺术品，一般要尽量少的去触碰艺术品，这就需要工作人员多次改变拍摄位置来获取艺术品不同位置的图像，对于多个艺术品的取像工作来说，这种操作是较为费力的，增加了工作人员的劳动强度。

实用新型内容

本实用新型的目的在于提供一种艺术品鉴定多角度取像装置，它能从多个角度对设备进行拍照取像，降低工作人员的劳动强度。

本实用新型为实现上述目的，通过以下技术方案实现：

一种艺术品鉴定多角度取像装置，包括底盘，所述底盘上固定有齿盘，所述齿盘上固定有垫板，所述垫板表面中部设有工作台，所述底盘外侧开有环形槽，所述环形槽内滑动连接有环形板，所述环形板一侧设有连接板，所述连接板另一端设有凸字形固定座，所述固定座上可转动的设有齿轮，所述齿轮与齿盘啮合，所述固定座顶部贯穿齿轮设有安装板，所述安装板上设有纵向提升机构，所述纵向提升机构一侧且工作台上方设有支撑臂，所述支撑臂端部可转动的设有摄像头。

进一步的，所述纵向提升机构包括固定在安装板上的固定壳，所述固定壳顶部设有电机，所述电机底部贯穿固定壳连接有螺杆，所述螺杆上螺纹连接有移动块，所述移动块只能在固定壳内上下移动，所述支撑臂固定在移动块上。

进一步的，所述支撑臂包括第一支撑臂和第二支撑臂，所述第一支撑臂的一端固定在纵向提升机构上，所述第二支撑臂的一端设置在第一支撑臂另一端的表面上，且所述第二支撑臂能在水平面上左右摆动，所述摄像头可转动的设置在第二支撑臂的另一端。

进一步的，所述固定壳内两侧壁上设有竖直的滑槽，所述移动块两侧设有滚珠弹簧，所述滚珠弹簧与滑槽滑动配合。

进一步的，所述环形板的一侧设有手柄。

对比现有技术，本实用新型的有益效果在于：

通过底盘将设备稳定放置，底盘上设有齿盘，齿盘上设有垫板，垫板表面的中部位置设有工作台，将待鉴定的艺术品放置在工作台上，便于取像，底盘外侧开有环形槽，环形槽内滑动连接有环形板，环形板一侧固定有连接板，连接板的另一端表面设有凸字形固定座，固定座上可转动的设有齿轮，齿轮与齿盘啮合，固定座的中间轴贯穿齿轮设有安装板和纵向提升机构，通过齿轮绕齿盘外边缘转动来改变纵向提升机构的位置，并且带动纵向提升机构绕工作台转动，而环形板和环形槽的滑动配合既保证了齿轮在齿盘外边缘的正常转动，又起到支撑齿轮的作用，同时支撑臂和摄像头与纵向提升机构连接，最终带动摄像头绕工作台转动，配合纵向提升机构对摄像头的高度进行调节，实现摄像头的多角度取像，减轻工作人员的劳动强度。

附图说明

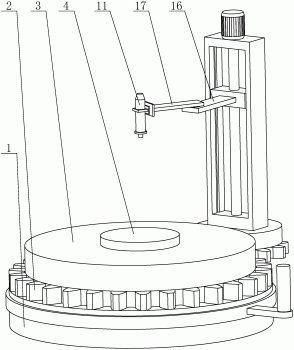

附图1是本实用新型的结构示意图。

附图2是本实用新型的结构示意图。

附图3是本实用新型的后视结构剖视图。

附图4是本实用新型的附图2中A部放大图。

附图5是本实用新型的附图3中C部放大图。

附图中所示标号：

1、底盘；2、齿盘；3、垫板；4、工作台；5、环形槽；6、环形板；7、连接板；8、固定座；9、齿轮；10、安装板；11、摄像头；12、固定壳；13、电机；14、螺杆；15、移动块；16、第一支撑臂；17、第二支撑臂；18、滑槽；19、滚珠弹簧；20、手柄。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所限定的范围。

本实用新型所述是一种艺术品鉴定多角度取像装置，主体结构包括底盘1，所述底盘1上固定有齿盘2，所述齿盘2上固定有垫板3，所述垫板3表面中部设有工作台4，底盘1、齿盘2、垫板3和工作台4的中轴线共线，底盘1便于装置的放置，垫板3一方面方便放置工艺品，另一方面对工艺品和齿盘2起到保护的作用，所述底盘1外侧开有环形槽5，所述环形槽5内滑动连接有环形板6，环形板6由两块弧形板拼接到环形槽5内粘接而成，所述环形板6一侧设有连接板7，所述连接板7另一端设有凸字形固定座8，所述固定座8上可转动的设有齿轮9，通过环形板6与连接板7将齿轮9固定支撑在齿盘2的一侧，并且使所述齿轮9与齿盘2啮合，同时环形板6能在环形槽5内绕中轴转动，使得通过连接板7与环形板6固定连接的齿轮9能绕齿盘2的中轴线在齿盘2边缘转动，所述固定座8顶部贯穿齿轮9设有安装板10，齿轮9与固定座8的中轴之间通过轴承连接，便于安装纵向提升机构，同时保证齿轮9的正常转动，所述安装板10上设有纵向提升机构，通过齿轮9与齿盘2的啮合转动，能够更加灵活顺畅的调整摄像头11相对于工艺品的朝向，便于摄像头11对工艺品的不同角度进行取像，所述纵向提升机构一侧且工作台4上方设有支撑臂，所述支撑臂端部可转动的设有摄像头11，通过纵向提升机构来改变支撑臂的高度，从而改变摄像头11的高度，且摄像头11可转动的设置在支撑臂端部，使得摄像头11能在一定范围内对取像位置进行微调，方便实用。

优选的，所述纵向提升机构包括固定在安装板10上的固定壳12，固定壳12朝向工作台4中轴线的一侧开口，其余面封闭，所述固定壳12顶部设有电机13，电机13通过电源线分别与电源和控制器连接，所述电机13底部贯穿固定壳12连接有螺杆14，螺杆14的两端通过轴承与固定壳12的内壁固定安装，所述螺杆14上螺纹连接有移动块15，所述移动块15的两侧面与固定壳12的内侧面接触，保证移动块15只能在固定壳12内上下移动而不能转动，所述支撑臂固定在移动块15上，通过电机13带动螺杆14转动，从而使与螺杆14螺纹连接的移动块15上下移动，带动支撑臂上下移动，最终达到调节摄像头11高度的目的。

优选的，所述支撑臂包括第一支撑臂16和第二支撑臂17，所述第一支撑臂16的一端固定在纵向提升机构上，所述第二支撑臂17的一端通过一转轴设置在第一支撑臂16另一端的表面上，使所述第二支撑臂17能绕转轴在水平面上左右摆动，所述摄像头11可转动的设置在第二支撑臂17的另一端，通过第二支撑臂17在水平面上的摆动来改变摄像头11与艺术品之间的距离，使得该装置适用于不同尺寸大小的艺术品取像，适用范围更广。

优选的，所述固定壳12内两侧壁上对称设有竖直的滑槽18，所述移动块15两侧对称设有滚珠弹簧19，所述滚珠弹簧19与滑槽18滑动配合，减少移动块15两侧与固定壳12内壁的摩擦，使得移动块15在固定壳内的上下移动更加顺畅，使用效果更好，同时延长使用寿命。

优选的，所述环形板6的一侧设有手柄20，通过手柄20转动环形板6，从而带动齿轮9在齿盘2边缘转动，以此来调整摄像头11的位置，使用起来更加方便省力。

使用前，将摄像头11推离工作台4区域，然后将工艺品放置在工作台4上，通过手柄20转动环形板6来带动固定壳12移动，从而调节摄像头11的角度位置，然后通过控制器控制电机13转动来调节摄像头11的高度位置，接着转动第二支撑臂17来调整摄像头11与工艺品之间的距离，最后转动摄像头11来微调，使工艺品的待取像位置落在摄像头11的取像范围内，此时即可进行拍照取像，该装置结构简单，方便对摄像头11的位置进行调整，减轻工作人员的劳动强度。
