专利摘要

本实用新型公开了一种马铃薯试管薯切片装置，包括手柄、连接部、刀片、固定块和螺栓；手柄与连接部的后表面固定连接；连接部的前表面限定有多个间距相等宽度相同的凹槽，刀片一端固定设置于凹槽的底面；连接部、刀片和固定块均在垂直于凹槽的方向上限定有大小相同的螺纹孔，螺栓依次贯穿连接部、刀片和固定块；选择不锈钢材料作为主体材料，防止使用后生锈的问题。可以安装多个刀片，一次将整个马铃薯试管薯切成多个薯片，且薯片厚度一致。极大地缩短了遗传遗传转化时的切片时间，同时，一定程度上可以减少操作过程中的菌污染。

权利要求

1.一种马铃薯试管薯切片装置，其特征在于，包括：

手柄(1)；

连接部(2)；所述连接部(2)为方形结构；所述连接部(2)的一端开设有多条平行布置且间距和宽度均相同的长条形的凹槽(5)；所述手柄(1)与所述连接部(2)一端相对布置的另一端固定连接；

刀片(3)；所述刀片(3)与所述凹槽(5)数量相同且位置对应；所述刀片(3)一端固定于所述凹槽(5)内。

2.根据权利要求1所述的一种马铃薯试管薯切片装置，其特征在于：还包括螺栓(6)；所述连接部(2)和刀片(3)沿在垂直于所述凹槽(5)长度的方向上均开设有大小相同且同轴布置的至少一组螺纹孔；所述螺栓(6)与所述螺纹孔个数相同且适配；所述螺栓(6)依次贯穿所述连接部(2)和刀片(3)上的螺纹孔。

3.根据权利要求2所述的一种马铃薯试管薯切片装置，其特征在于：还包括固定块(4)；所述固定块(4)上开设有与所述螺栓(6)个数相同的且同轴布置的螺纹孔，并与所述螺栓(6)底部螺纹连接。

4.根据权利要求1所述的一种马铃薯试管薯切片装置，其特征在于：所述凹槽(5)相邻之间的间距为0.12mm-0.18mm。

5.根据权利要求1所述的一种马铃薯试管薯切片装置，其特征在于：所述手柄(1)延长方向与所述连接部(2)底面呈30°-38°。

6.根据权利要求1所述的一种马铃薯试管薯切片装置，其特征在于：所述手柄(1)、连接部(2)和刀片(3)均采用不锈钢材料。

说明书

技术领域

本实用新型涉及切片技术领域，更具体的说是涉及一种马铃薯试管薯切片装置。

背景技术

目前，马铃薯遗传转化是进行马铃薯分子遗传改良及基因功能验证等必经步骤。目前，马铃薯遗传转化主要利用的外植体有茎段、叶片、试管薯。相比于利用茎段和叶片进行遗传转化，利用马铃薯微型薯具有快速获得阳性转基因植株的特点。但是，利用马铃薯试管薯进行遗传转化需要将其切片，目前使用最多的方法是使用镊子将其固定，再用手术刀片对马铃薯试管薯进行多次切割。

但是，由于马铃薯试管薯本身小且为圆形或椭圆形，镊子不能很好将其固定，且多次切割导致切片厚度不均匀，费时费力，在切割过程中容易造成污染。

因此，如何设计一种能均匀切片且省力的切片装置是本领域技术人员亟需解决的问题。

实用新型内容

本实用新型旨在至少在一定程度上解决现有技术中的上述技术问题之一。

经由上述的技术方案可知，与现有技术相比，本实用新型公开提供了一种马铃薯试管薯切片装置，包括：

手柄；连接部；所述连接部为方形结构；所述连接部的一端开设有多条平行布置且间距和宽度均相同的长条形的凹槽；所述手柄与所述连接部一端相对布置的另一端固定连接；

刀片；所述刀片与所述凹槽数量相同且位置对应；所述刀片一端固定于所述凹槽内。

还包括螺栓；所述连接部、刀片和固定块沿在垂直于所述凹槽开口的方向上均开设有大小相同且同轴布置的至少一组螺纹孔；所述螺栓与所述螺纹孔个数相同且适配；所述螺栓依次贯穿所述连接部、刀片和固定块上的螺纹孔。

还包括固定块；所述固定块上开设有与所述螺栓个数相同的且同轴布置的螺纹孔，并与所述螺栓底部螺纹连接。

所述凹槽相邻之间的间距为0.12mm-0.18mm。

所述手柄延长方向与所述连接部底面呈30°-38°。

所述手柄、连接部和刀片均采用不锈钢材料。

本实用新型的有益效果为：选择不锈钢材料作为主体材料，防止使用后生锈的问题。可以安装多个刀片，一次将整个马铃薯试管薯切成多个薯片，且薯片厚度一致。极大地缩短了遗传遗传转化时的切片时间，同时，一定程度上可以减少操作过程中的菌污染。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图获得其他的附图。

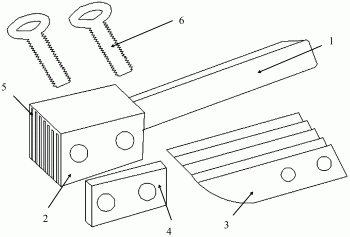

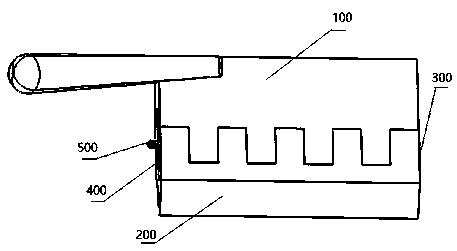

图1附图为本实用新型提供的分解结构示意图。

图2附图为本实用新型提供的结构示意图。

1-手柄，2-连接部，3-刀片，4-固定块，5-凹槽，6-螺栓。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之“上”或之“下”可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征“之上”、“上方”和“上面”包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征“之下”、“下方”和“下面”包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。

本实用新型实施例公开了一种马铃薯试管薯切片装置，包括：

手柄1；

连接部2；连接部2为方形结构；连接部2的一端开设有多条平行布置且间距和宽度均相同的长条形的凹槽5；手柄1与连接部2一端相对布置的另一端固定连接；

刀片3；刀片3与凹槽5数量相同且位置对应；刀片3一端固定于凹槽5 内。还包括螺栓6；连接部2、刀片3和固定块4沿在垂直于凹槽5开口的方向上均开设有大小相同且同轴布置的至少一组螺纹孔；螺栓6与螺纹孔适配；螺栓6依次贯穿连接部2、刀片3和固定块4上的螺纹孔。

还包括固定块4；固定块4上开设有与螺栓6个数相同的且同轴布置的螺纹孔，并与螺栓6底部螺纹连接。

凹槽5相邻之间的间距为0.12mm-0.18mm。

手柄1延长方向与连接部2底面呈30°-38°。

手柄1、连接部2和刀片3均采用不锈钢材料。

在本实用新型的一个实施例中，所述螺纹孔为2个。

在本实用新型的另一个实施例中，所述螺栓为2个。

在本实用新型的又一个实施例中，所述刀片为5个。

本实用新型的有益效果为：选择不锈钢材料作为主体材料，防止使用后生锈的问题。可以安装多个刀片，一次将整个马铃薯试管薯切成多个薯片，且薯片厚度一致。极大地缩短了遗传遗传转化时的切片时间，同时，一定程度上可以减少操作过程中的菌污染。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不必须针对的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。此外，本领域的技术人员可以将本说明书中描述的不同实施例或示例进行接合和组合。

尽管上面已经示出和描述了本实用新型的实施例，可以理解的是，上述实施例是示例性的，不能理解为对本实用新型的限制，本领域的普通技术人员在本实用新型的范围内可以对上述实施例进行变化、修改、替换和变型。
