专利摘要

本实用新型涉及泡沫塑料技术领域，且公开了用于家用电器内包装的EPS泡沫塑料成型装置，包括滚筒，所述滚筒的内部活动连接有转动体，转动体的表面固定连接有挤压件，挤压件远离转动体的一端固定连接有轴套，轴套的表面活动连接有转轴，所述转轴远离滚筒的一端活动连接有推板，推板远离转轴的一侧固定连接连接有铰链。通过上述轴套被带动在转轴的表面进行移动，并间接挤压转动体，当去移动至挡持环表面时，便不再移动，与此同时，转动体还在不断的摩擦填充包，所以转动体的压力值会保持不变，若此时转动体内的温度过高，可转动滚筒，使其表面的气孔打开，进行散热，且填充包的冷缩小于热胀的速度，从而达到了通入后持续压紧的效果。

权利要求

1.用于家用电器内包装的EPS泡沫塑料成型装置，包括滚筒（1），其特征在于：所述滚筒（1）的内部活动连接有转动体（2），转动体（2）的表面固定连接有挤压件（3），挤压件（3）远离转动体（2）的一端固定连接有轴套（4），轴套（4）的表面活动连接有转轴（5）；

所述转轴（5）远离滚筒（1）的一端活动连接有推板（6），推板（6）远离转轴（5）的一侧固定连接连接有铰链（7），铰链（7）远离推板（6）的一端活动连接有减震弹簧（8），推板（6）的两端均活动连接有导轨（9），导轨（9）远离推板（6）的一侧固定连接有箱体（10）。

2.根据权利要求1所述的用于家用电器内包装的EPS泡沫塑料成型装置，其特征在于：所述挤压件（3）包括螺杆（11），螺杆（11）的表面套接有挡持环（12）。

3.根据权利要求2所述的用于家用电器内包装的EPS泡沫塑料成型装置，其特征在于：所述挡持环（12）的内部固定连接有压缩弹簧（13）。

4.根据权利要求1所述的用于家用电器内包装的EPS泡沫塑料成型装置，其特征在于：所述轴套（4）通过螺纹（14）与转轴（5）活动连接。

5.根据权利要求1所述的用于家用电器内包装的EPS泡沫塑料成型装置，其特征在于：所述滚筒（1）与转动体（2）之间滑动连接有填充包（15）。

6.根据权利要求5所述的用于家用电器内包装的EPS泡沫塑料成型装置，其特征在于：所述填充包（15）是热胀冷缩材料，且热胀速度大于冷缩的速度。

7.根据权利要求1所述的用于家用电器内包装的EPS泡沫塑料成型装置，其特征在于：所述轴套（4）在转轴（5）表面滑动的距离小于挡持环（12）的直径。

8.根据权利要求1所述的用于家用电器内包装的EPS泡沫塑料成型装置，其特征在于：所述滚筒（1）的表面开设有气孔。

说明书

技术领域

本实用新型涉及泡沫塑料技术领域，具体为用于家用电器内包装的EPS泡沫塑料成型装置。

背景技术

它是一种化学材料，全称聚苯乙烯泡沫塑料，由于其质轻、坚固、吸震、低吸潮、易成型及良好的耐水性、绝热性、价格低等特点，被广泛地应用于包装、保温、防水、隔热、减震等领域，是当今世界上应用最广泛的塑料之一。

在其制作成型的过程中，反应腔的压力值和温度大小起到决定性的作用，且两者之间是有联系的，但现有的塑料成型设备只能单独的控制压力值和温度，两者之间的关联系只能依靠设定的值去完成；此外大多数的泡沫塑料成型机直接将加热后的原料液体直接通入成型仓内部，没有对其进行压紧处理，导致生产出来的泡沫塑料强度较低，不能满足市场对泡沫塑料质量的要求，因此一种用于家用电器内包装的EPS泡沫塑料成型装置应运而生。

发明内容

为实现上述温度压力关联系强、通入后持续压紧的目的，本实用新型提供如下技术方案：用于家用电器内包装的EPS泡沫塑料成型装置，包括滚筒，所述滚筒的内部活动连接有转动体，转动体的表面固定连接有挤压件，挤压件远离转动体的一端固定连接有轴套，轴套的表面活动连接有转轴，所述转轴远离滚筒的一端活动连接有推板，推板远离转轴的一侧固定连接连接有铰链，铰链远离推板的一端活动连接有减震弹簧，推板的两端均活动连接有导轨，导轨远离推板的一侧固定连接有箱体。

本实用新型的有益效果是：

1.通过将熔料放入转动体内部，启动驱动部件，使转轴旋转带动转动体进行旋转，加入各种化学药剂，转动体不断翻滚将熔料与药剂充分混合并反应，与此用时，转动体不断的摩擦填充包产生热量，填充包受热膨胀变大并挤压转动体，转动体被挤压时其内部的压力变大，转动体收缩的同时会带动挤压件内的压缩弹簧被拉伸，带动轴套在转轴的表面进行移动，对被挤压的转动体起到一个夹持的作用，保持其内部的压力值不变或持续增大，从而达到了提高温度压力之间的关联性的效果。

2.通过上述轴套被带动在转轴的表面进行移动，并间接挤压转动体，当去移动至挡持环表面时，便不再移动，与此同时，转动体还在不断的摩擦填充包，所以转动体的压力值会保持不变，若此时转动体内的温度过高，可转动滚筒，使其表面的气孔打开，进行散热，且填充包的冷缩小于热胀的速度，从而达到了通入后持续压紧的效果。

优选的，所述挤压件包括螺杆，螺杆的表面套接有挡持环，挡持环起到限位的作用，防止挤压过度造成损坏。

优选的，所述挡持环的内部固定连接有压缩弹簧。

优选的，所述轴套通过螺纹与转轴活动连接，起到使轴套便于在转轴表面移动的作用，

优选的，所述滚筒与转动体之间滑动连接有填充包。

优选的，所述填充包是热胀冷缩材料，且热胀速度大于冷缩的速度。

优选的，所述轴套在转轴表面滑动的距离小于挡持环的直径，防止移动过度造成转动体损坏。

优选的，所述滚筒的表面开设有气孔，起到排气散热的作用。

附图说明

图1为本实用新型滚筒结构主视剖视图；

图2为本实用新型滚筒结构示意图；

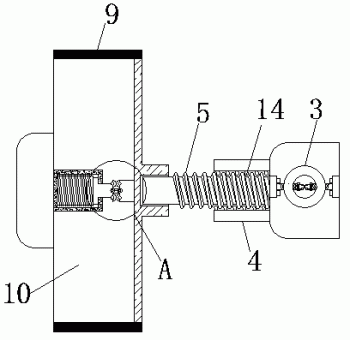

图3为本实用新型箱体结构主视剖视图；

图4为图3中A处局部放大图；

图5为本实用新型挤压件结构示意图。

图中：1-滚筒、2-转动体、3-挤压件、4-轴套、5-转轴、6-推板、7-铰链、8-减震弹簧、9-导轨、10-箱体、11-螺杆、12-挡持环、13-压缩弹簧、14-螺纹、15-填充包。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，用于家用电器内包装的EPS泡沫塑料成型装置，包括滚筒1，滚筒1的表面开设有气孔，起到排气散热的作用，滚筒1的内部活动连接有转动体2，滚筒1与转动体2之间滑动连接有填充包15，填充包15是热胀冷缩材料，且热胀速度大于冷缩的速度，转动体2的表面固定连接有挤压件3，挤压件3包括螺杆11，螺杆11的表面套接有挡持环12，挡持环12起到限位的作用，防止挤压过度造成损坏，挡持环12的内部固定连接有压缩弹簧13，转动体2不断的摩擦填充包15产生热量，填充包15受热膨胀变大并挤压转动体2，转动体2被挤压时其内部的压力变大，转动体2收缩的同时会带动挤压件3内的压缩弹簧13被拉伸，带动轴套4在转轴5的表面进行移动，对被挤压的转动体2起到一个夹持的作用，保持其内部的压力值不变或持续增大，起到提高温度压力之间的关联性的作用；轴套4被带动在转轴5的表面进行移动，并间接挤压转动体2，当其移动至挡持环12表面时，便不再移动，与此同时，转动体2还在不断的摩擦填充包15，所以转动体2的压力值会保持不变，若此时转动体2内的温度过高，可转动滚筒1，使其表面的气孔打开，进行散热，且填充包15的冷缩小于热胀的速度，起到通入后持续压紧的作用，挤压件3远离转动体2的一端固定连接有轴套4，轴套4通过螺纹14与转轴5活动连接，起到使轴套4便于在转轴5表面移动的作用，轴套4的表面活动连接有转轴5，轴套4在转轴5表面滑动的距离小于挡持环12的直径，防止移动过度造成转动体2损坏，转轴5远离滚筒1的一端活动连接有推板6，推板6远离转轴5的一侧固定连接连接有铰链7，铰链7远离推板6的一端活动连接有减震弹簧8，推板6的两端均活动连接有导轨9，导轨9远离推板6的一侧固定连接有箱体10。

在使用时，将熔料放入转动体2内部，启动驱动部件，使转轴5旋转带动转动体2进行旋转，加入各种化学药剂，转动体2不断翻滚将熔料与药剂充分混合并反应，与此用时，转动体2不断的摩擦填充包15产生热量，填充包15受热膨胀变大并挤压转动体2，转动体2被挤压时其内部的压力变大，转动体2收缩的同时会带动挤压件3内的压缩弹簧13被拉伸，带动轴套4在转轴5的表面进行移动，对被挤压的转动体2起到一个夹持的作用，保持其内部的压力值不变或持续增大，起到提高温度压力之间的关联性的作用；通过上述轴套4被带动在转轴5的表面进行移动，并间接挤压转动体2，当其移动至挡持环12表面时，便不再移动，与此同时，转动体2还在不断的摩擦填充包15，所以转动体2的压力值会保持不变，若此时转动体2内的温度过高，可转动滚筒1，使其表面的气孔打开，进行散热，且填充包15的冷缩小于热胀的速度，起到通入后持续压紧的作用。

以上，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
