专利摘要

本实用新型公开了一种可调铅芯粗细的刨笔机，包括外壳和套嵌在外壳底部的存储盒，外壳的中部垂直开设有安装槽，安装槽内设置有刨笔机构，刨笔机构由四组刨笔板呈环形组成，相邻两组刨笔板之间形成有间隙口，刨笔板的背面均开设有两组插槽，插槽顶部开口处垂直安装有穿筒，插槽与穿筒相连通，插槽的底部固定有拉力弹簧，拉力弹簧的上端连接有调节杆，调节杆的外端与安装槽的内壁相连接，刨笔机构的底部还设置有调节环，调节环螺纹设置在安装槽的底部。本实用新型对刨笔机的内部结构进行了改进，可以根据需要对刨笔机内部的刨笔机构进行调节，方便对不同粗细的铅笔以及铅芯的粗细要求进行相应的调节，提高了刨笔机的使用范围和实用性。

权利要求

1.一种可调铅芯粗细的刨笔机，包括外壳（1）和套嵌在外壳（1）底部的存储盒（2），其特征在于：所述外壳（1）的中部垂直开设有安装槽（3），所述安装槽（3）内设置有刨笔机构（4），所述刨笔机构（4）由四组刨笔板（5）呈环形组成，相邻两组刨笔板（5）之间形成有间隙口（6），所述刨笔板（5）的背面均开设有两组插槽（7），所述插槽（7）顶部开口处垂直安装有穿筒（8），所述插槽（7）与穿筒（8）相连通，所述插槽（7）的底部固定有拉力弹簧（9），所述拉力弹簧（9）的上端连接有调节杆（10），所述调节杆（10）的外端与安装槽（3）的内壁相连接，所述刨笔机构（4）的底部还设置有调节环（11），所述调节环（11）螺纹设置在安装槽（3）的底部。

2.根据权利要求1所述的一种可调铅芯粗细的刨笔机，其特征在于：所述刨笔板（5）呈弧面结构且内壁安装有刀片（12），所述刀片（12）呈倾斜状设置在刨笔板（5）的内壁上。

3.根据权利要求1所述的一种可调铅芯粗细的刨笔机，其特征在于：所述安装槽（3）的下端设置有限位凸块（13），所述限位凸块（13）固定在安装槽（3）的内壁上。

4.根据权利要求1所述的一种可调铅芯粗细的刨笔机，其特征在于：所述调节环（11）为两端式结构且包括主环（14）和与主环（14）一体成型的辅环（15），所述主环（14）与辅环（15）相连通且内部形成有导污口（16）。

5.根据权利要求4所述的一种可调铅芯粗细的刨笔机，其特征在于：所述主环（14）的螺纹设置在安装槽（3）的内壁上，所述辅环（15）的外围均匀安装有两组施力把手（17）。

说明书

技术领域

本实用新型涉及学习用具技术领域，具体为一种可调铅芯粗细的刨笔机。

背景技术

学生在学习的过程中经常会使用到铅笔进行书写和绘画，需要对铅笔的外皮进行刨除，并通过内部的笔芯进行书写，传统的方式主要通过刀片进行外皮削除，然而这样的操作方式安全性不高，后来出现了专门用于铅笔削皮用的刨笔机，操作简单并且安装性较高。

然而，现有的刨笔机在使用的过程中存在以下的问题：（1）刨笔机结构较为固定，无法根据需要对笔芯的粗细进行相应的调节，灵活性较差；（2）现有的刨笔机结构较为复杂且价格也较高。为此，需要设计相应的技术方案解决存在的技术问题。

实用新型内容

本实用新型的目的在于提供一种可调铅芯粗细的刨笔机，解决了背景技术中所提出的问题，满足实际使用需求。

为实现上述目的，本实用新型提供如下技术方案：一种可调铅芯粗细的刨笔机，包括外壳和套嵌在外壳底部的存储盒，所述外壳的中部垂直开设有安装槽，所述安装槽内设置有刨笔机构，所述刨笔机构由四组刨笔板呈环形组成，相邻两组刨笔板之间形成有间隙口，所述刨笔板的背面均开设有两组插槽，所述插槽顶部开口处垂直安装有穿筒，所述插槽与穿筒相连通，所述插槽的底部固定有拉力弹簧，所述拉力弹簧的上端连接有调节杆，所述调节杆的外端与安装槽的内壁相连接，所述刨笔机构的底部还设置有调节环，所述调节环螺纹设置在安装槽的底部。

作为本实用新型的一种优选实施方式，所述刨笔板呈弧面结构且内壁安装有刀片，所述刀片呈倾斜状设置在刨笔板的内壁上。

作为本实用新型的一种优选实施方式，所述安装槽的下端设置有限位凸块，所述限位凸块固定在安装槽的内壁上。

作为本实用新型的一种优选实施方式，所述调节环为两端式结构且包括主环和与主环一体成型的辅环，所述主环与辅环相连通且内部形成有导污口。

作为本实用新型的一种优选实施方式，所述主环的螺纹设置在安装槽的内壁上，所述辅环的外围均匀安装有两组施力把手。

与现有技术相比，本实用新型的有益效果如下：

1.本方案对刨笔机的内部结构进行了改进，可以根据需要对刨笔机内部的刨笔机构进行调节，方便对不同粗细的铅笔以及铅芯的粗细要求进行相应的调节，很大程度上提高了刨笔机的使用范围和实用性。

2.本方案设计的刨笔机结构简单，便于操作和使用，造价成本低。

附图说明

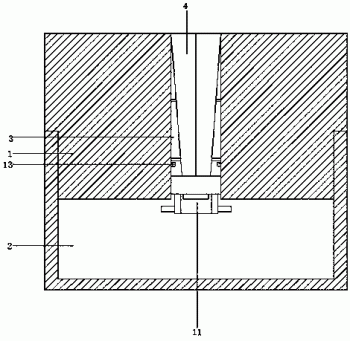

图1为本实用新型的整体结构图；

图2为本实用新型的整体俯视图；

图3为本实用新型所述刨笔板结构图；

图4为本实用新型所述调节环结构图。

图中:1-外壳，2-存储盒，3-安装槽，4-刨笔机构，5-刨笔板，6-间隙口，7-插槽，8-穿筒，9-拉力弹簧，10-调节杆，11-调节环，12-刀片，13-限位凸块，14-主环，15-辅环，16-导污口，17-施力把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种可调铅芯粗细的刨笔机，包括外壳1和套嵌在外壳1底部的存储盒2，外壳1的中部垂直开设有安装槽3，安装槽3内设置有刨笔机构4，刨笔机构4由四组刨笔板5呈环形组成，相邻两组刨笔板5之间形成有间隙口6，刨笔板5的背面均开设有两组插槽7，插槽7顶部开口处垂直安装有穿筒8，插槽7与穿筒8相连通，插槽7的底部固定有拉力弹簧9，拉力弹簧9的上端连接有调节杆10，调节杆10的外端与安装槽3的内壁相连接，刨笔机构4的底部还设置有调节环11，调节环11螺纹设置在安装槽3的底部。

进一步改进地，如图3所示：刨笔板5呈弧面结构且内壁安装有刀片12，刀片12呈倾斜状设置在刨笔板5的内壁上，刀片12倾斜状设计的方式，当使用者逆向转动铅笔时可以达到剥皮的目的。

进一步改进地，如图1所示：安装槽3的下端设置有限位凸块13，限位凸块13固定在安装槽3的内壁上，设置有限位凸块13可以达到对调节环11限位的目的。

附注：当调节环11的上端与限位凸块13相抵触时，调节杆10的内端位于穿筒8内。

进一步改进地，如图4所示：调节环11为两端式结构且包括主环14和与主环14一体成型的辅环15，主环14与辅环15相连通且内部形成有导污口16，设计有导污口16方便铅笔屑排出。

具体地，主环14的螺纹设置在安装槽3的内壁上，辅环15的外围均匀安装有两组施力把手17，这样的设计方式方便通过向内侧转动调节环11从而将刨笔片5向内侧调节。

在使用时：本实用新型将铅笔从四组刨笔板5的中部插入，然后逆时针转动铅笔，铅笔在转动的过程中通过倾斜状设置的刀片12对铅笔的外皮以及内芯进行刨取，当需要对笔芯更细的刨取，使用者可以将底部的存储盒2取下，然后向内侧拧动调节环11，调节环11在向内侧移动的过程中挤压四组刨笔板5箱内侧移动，移动的过程中位于插槽7内的拉力弹簧9向内侧拉伸，调节杆10顺着穿筒8向外侧移动，但是始终保持调节杆10位于穿筒8内，调节杆10对刨笔板5达到限位和导向的目的，当需要对笔芯更粗的刨取，使用者可以向外侧拧动调节环11，拧动的过程中拉力弹簧9在回力的作用下拉动刨笔板5向外移动，通过这样的方式可以便捷的对于四组刨笔板5之间的刨取空间进行大小调节，从而对铅芯刨取的粗细进行调节。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
