专利摘要

本实用新型公开了有驱动及方向控制装置的太阳能笼车，包括笼车本体，笼车本体上设置有能覆盖在其上部的太阳能板，太阳能板连接有蓄电池，蓄电池与电动机连接并为其供电，电动机连接有驱动轴，驱动轴与设置在笼车本体下方的车轮传动连接，其中：笼车本体设置有能抽拉的方向控制装置，方向控制装置包括有与笼车本体滑动配合的抽拉底板、设置在抽拉底板下部的转向轮、穿过抽拉底板与转向轮轮轴固定连接的转轴，转轴上部连接能转动转轴的方向控制器，方向控制器和推手上均设置有能控制电动机启动或停止的开关以及用于刹车的制动开关。本实用新型具有动及方向控制装置、能通过太阳能电板提供电源、能通过电动机驱动、操作方便的优点。

权利要求

1.有驱动及方向控制装置的太阳能笼车，包括笼车本体(1)，所述的笼车本体(1)包括有合围形成载货空间的底板(11)、前侧板(12)、后侧板(13)、左侧板(14)和右侧板(15)，所述的笼车本体(1)上设置有能覆盖在其上部的太阳能板(2)，所述的太阳能板(2)连接有蓄电池(3)，所述的蓄电池(3)与电动机(4)连接并为其供电，所述的电动机(4)连接有驱动轴(5)，所述的驱动轴(5)与设置在笼车本体(1)下方的车轮传动连接，其特征是：所述的笼车本体(1)设置有能抽拉的方向控制装置(6)，所述的方向控制装置(6)包括有与笼车本体(1)滑动配合的抽拉底板(61)、设置在抽拉底板(61)下部的转向轮(62)、穿过抽拉底板(61)与转向轮(62)轮轴固定连接的转轴(63)，所述的转轴(63)上部连接能转动转轴(63)的方向控制器(64)。

2.根据权利要求1所述的有驱动及方向控制装置的太阳能笼车，其特征是：所述的抽拉底板(61)收容时拉入至底板(11)下部，伸出时滑动至笼车本体(1)前侧。

3.根据权利要求2所述的有驱动及方向控制装置的太阳能笼车，其特征是：所述的方向控制器(64)为方向盘。

4.根据权利要求3所述的有驱动及方向控制装置的太阳能笼车，其特征是：所述的后侧板(13)上部设置有推手(7)。

5.根据权利要求4所述的有驱动及方向控制装置的太阳能笼车，其特征是：所述的方向控制器(64)上设置有能控制电动机(4)启动或停止的开关以及用于刹车的制动开关。

6.根据权利要求5所述的有驱动及方向控制装置的太阳能笼车，其特征是：所述的笼车本体(1)下方的车轮数量为四个，转向轮(62)的数量为一个，且这一个转向轮(62)设置在抽拉底板(61)底部前端。

7.根据权利要求1所述的有驱动及方向控制装置的太阳能笼车，其特征是：所述的驱动轴(5)与笼车的后轮传动连接。

8.根据权利要求6所述的有驱动及方向控制装置的太阳能笼车，其特征是：所述的太阳能板(2)由数块折叠式板体组合而成，所述的太阳能板(2)展开时覆盖在笼车本体(1)的上部，所述的太阳能板(2)折叠时收容在后侧板(13)的后方。

9.根据权利要求8所述的有驱动及方向控制装置的太阳能笼车，其特征是：所述的左侧板(14)和右侧板(15)均在各自的侧板中部形成有横向设置的中转轴(8)，且所述的左侧板(14)上半部和右侧板(15)的上半部均能以各自的中转轴(8)为轴向外翻转。

说明书

技术领域

本实用新型涉及物流配送技术领域，尤其涉及有驱动及方向控制装置的太阳能笼车。

背景技术

在物流配送工作中，笼车作为货物搬运工具是较为常见的，它是一种安装有四只脚轮的运送与储存物料的单元移动集装设备。常用于配送中心的货物拣选或工厂工序间的物料周转。笼车是生产、流通业搬运利器，它穿梭于货架之间拣货与运送。然而，现有的笼车大都比较笨重，尤其是装满货物时，推起来极为费力，如果能采用机械力驱动，则能极大地节省使用者的体力，但是，采用机械驱动会消耗能源，增加笼车的使用成本。笨重的笼车转向困难，控制不便。一般情况下，在不使用笼车时，使用者都会将笼车闲置于一处，如果能在笼车上安装太阳能电板，平时不用笼车时将笼车推到太阳下通过太阳能电板将太阳能储存为电能，则有效解决了机械驱动的能源问题。

实用新型内容

本实用新型所要解决的技术问题是针对上述技术现状，而提供一种具有方向控制装置、能通过太阳能电板提供电源、能通过电动机驱动、操作方便的太阳能笼车。

本实用新型解决上述技术问题所采用的技术方案为：

有驱动及方向控制装置的太阳能笼车，包括笼车本体，笼车本体包括有合围形成载货空间的底板、前侧板、后侧板、左侧板和右侧板，笼车本体上设置有能覆盖在其上部的太阳能板，太阳能板连接有蓄电池，蓄电池与电动机连接并为其供电，电动机连接有驱动轴，驱动轴与设置在笼车本体下方的车轮传动连接，其中：笼车本体设置有能抽拉的方向控制装置，方向控制装置包括有与笼车本体滑动配合的抽拉底板、设置在抽拉底板下部的转向轮、穿过抽拉底板与转向轮轮轴固定连接的转轴，转轴上部连接能转动转轴的方向控制器。

为优化上述技术方案，采取的具体措施还包括：

上述的抽拉底板收容时拉入至底板下部，伸出时滑动至笼车本体前侧。

上述的方向控制器为方向盘。

上述的后侧板上部设置有推手。

上述的方向控制器上设置有能控制电动机启动或停止的开关以及用于刹车的制动开关。

上述的笼车本体下方的车轮数量为四个，转向轮的数量为一个，且这一个转向轮设置在抽拉底板底部前端。

上述的驱动轴与笼车的后轮传动连接。

上述的太阳能板由数块折叠式板体组合而成，太阳能板展开时覆盖在笼车本体的上部，太阳能板折叠时收容在后侧板的后方。

上述的左侧板和右侧板均在各自的侧板中部形成有横向设置的中转轴，且左侧板上半部和右侧板的上半部均能以各自的中转轴为轴向外翻转。

与现有技术相比，本实用新型在原有的笼车上安装了太阳能电板和电动机，将笼车变为可手推、可用电动机驱动的笼车，本实用新型进一步设计了能抽拉的方向控制装置，当抽拉底板从车底抽出来时，使用者可以站在抽拉底板上，通过方向盘控制笼车的前进方向，方向盘转动时，转轴带动转向轮转向，使用者不必行走，有效地解决了笼车转向难和驱动笼车体力消耗大的问题，提高拣货和运货的速度及效率。方向控制装置还设计了接通电动机的开关和制动装置，方便使用者对笼车进行控制。

在不使用笼车时，可以将笼车推到屋外的太阳下进行充电。本实用新型的笼车采用二驱驱动，也可以设计成四驱。本实用新型左右两个侧面均具有将上半部向外翻转的功能，在遇到展开空间不足的情况时能只打开侧板上半部，方便移入物品。

本实用新型具有方向控制装置、能通过太阳能电板提供电源、能通过电动机驱动、操作方便的优点。

附图说明

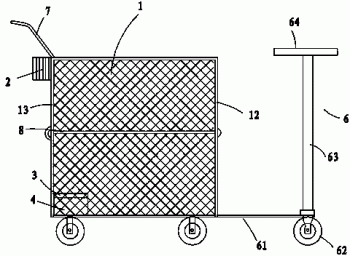

图1是本实用新型太阳能板折叠、抽拉底板拉出时的结构示意图；

图2是本实用新型太阳能板折叠、抽拉底板收容时的结构示意图；

图3是图2的俯视图；

图4是图2中太阳能板覆盖在笼车本体上的结构示意图；

图5是图1中太阳能板覆盖在笼车本体上的结构示意图。

具体实施方式

以下结合附图对本实用新型的实施例作进一步详细描述。

图1至图5所示为本实用新型的结构示意图。

其中的附图标记为：笼车本体1、底板11、前侧板12、后侧板13、左侧板14、右侧板15、太阳能板2、蓄电池3、电动机4、驱动轴5、方向控制装置6、抽拉底板61、转向轮62、转轴63、方向控制器64、推手7、中转轴8。

图3至图5中的转向轮62和转轴63是看不到的，用虚线代表透视。

有驱动及方向控制装置的太阳能笼车，包括笼车本体1，笼车本体1包括有合围形成载货空间的底板11、前侧板12、后侧板13、左侧板14和右侧板15，笼车本体1上设置有能覆盖在其上部的太阳能板2，太阳能板2连接有蓄电池3，蓄电池3与电动机4连接并为其供电，电动机4连接有驱动轴5，驱动轴5与设置在笼车本体1下方的车轮传动连接，其中：笼车本体1设置有能抽拉的方向控制装置6，方向控制装置6包括有与笼车本体1滑动配合的抽拉底板61、设置在抽拉底板61下部的转向轮62、穿过抽拉底板61与转向轮62轮轴固定连接的转轴63，转轴63上部连接能转动转轴63的方向控制器64。

实施例中，抽拉底板61收容时拉入至底板11下部，伸出时滑动至笼车本体1前侧。

实施例中，方向控制器64为方向盘。

实施例中，后侧板13上部设置有推手7。

实施例中，方向控制器64上设置有能控制电动机4启动或停止的开关以及用于刹车的制动开关。

实施例中，笼车本体1下方的车轮数量为四个，转向轮62的数量为一个，且这一个转向轮62设置在抽拉底板61底部前端。

实施例中，驱动轴5与笼车的后轮传动连接。

实施例中，太阳能板2由数块折叠式板体组合而成，太阳能板2展开时覆盖在笼车本体1的上部，太阳能板2折叠时收容在后侧板13的后方。

实施例中，左侧板14和右侧板15均在各自的侧板中部形成有横向设置的中转轴8，且左侧板14上半部和右侧板15的上半部均能以各自的中转轴8为轴向外翻转。

本实用新型在原有的笼车上安装了太阳能电板和电动机4，将笼车变为可手推、可用电动机4驱动的双驱动方式笼车，本实用新型进一步设计了能抽拉的方向控制装置，当抽拉底板61从车底抽出来时，如图1和图5所示，使用者可以站在抽拉底板61上，通过方向盘控制笼车的前进方向，方向盘转动时，转轴63带动转向轮62转向，使用者不必行走，有效地解决了笼车转向难和驱动笼车体力消耗大的问题，提高拣货和运货的速度及效率。方向控制装置还设计了接通电动机4的开关和制动装置，方便使用者对笼车进行控制。

在不使用笼车时，可以将笼车推到屋外的太阳下进行充电。本实用新型的笼车采用二驱驱动，也可以设计成四驱。本实用新型左右两个侧面均具有将上半部向外翻转的功能，在遇到展开空间不足的情况时能只打开侧板上半部，方便移入物品，如图3所示。

以上仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，应视为本实用新型的保护范围。
