专利摘要

一种滚塑游艇快速下水装置，属于船配技术领域，包括皮带、挡板、第一电机、第一滚轮、第一轮架、第二充气泵、第二浮袋、支柱、涡流推进器、第一绳子、折叠板、第二电机、第三气缸、控制器、第二绳子、第三浮袋、第二浮板、车轮、车架、第一充气泵、第二轮架、第二气缸、第一浮板、第一浮袋、支板、第一气缸、撑板、第二滚轮、第三轮架、第三电机和第三充气泵，所述车架上安装第一轮架和第二轮架，第一轮架和第二轮架上安装支板，支板左右两端各安装第一滚轮；本发明的优点是：下水进度可以控制，安全性能高。

权利要求

1.一种滚塑游艇快速下水装置，包括皮带（1）、挡板（2）、第一电机（3）、第一滚轮（4）、第一轮架（5）、第二充气泵（6）、第二浮袋（7）、支柱（8）、涡流推进器（9）、第一绳子（10）、折叠板（11）、第二电机（12）、第三气缸（13）、控制器（14）、第二绳子（15）、第三浮袋（16）、第二浮板（17）、车轮（18）、车架（19）、第一充气泵（20）、第二轮架（21）、第二气缸（22）、第一浮板（23）、第一浮袋（24）、支板（25）、第一气缸（26）、撑板（27）、第二滚轮（28）、第三轮架（29）、第三电机（30）和第三充气泵（31），其特征是：所述车架（19）上安装第一轮架（5）和第二轮架（21），第一轮架（5）和第二轮架（21）上安装支板（25），支板（25）左右两端各安装第一滚轮（4），第一滚轮（4）在轴通过联轴器与第一电机（3）相连，第一电机（3）安装在支板（25）上，两个第一滚轮（4）上安装皮带（1），皮带（1）上安装两个挡板（2），支板（25）上安装不止一个第一气缸（26），第一气缸（26）的活塞杆上安装撑板（27），撑板（27）上安装第三轮架（29），第三轮架（29）上安装第二滚轮（28），第二滚轮（28）位于皮带（1）下，第二滚轮（28）与皮带（1）不固定相连，车架（19）上安装不止一个第二气缸（22），第二气缸（22）的活塞杆上安装第一浮板（23），第一浮板（23）上安装第一浮袋（24），第一浮袋（24）通过管路与第一充气泵（20）相连，第一充气泵（20）安装在车架（19）上，第一浮板（23）左侧安装折叠板（11），折叠板（11）上安装第二浮袋（7），第二浮袋（7）通过管路与第二充气泵（6）相连，第二充气泵（6）安装在第一轮架（5）上，折叠板（11）左端安装支柱（8），支柱（8）下安装涡流推进器（9），第一绳子（10）左端安装在支柱（8）上，第一绳子（10）右端缠绕在第二电机（12）上，第二电机（12）安装在车架（19）上，车架（19）下安装不止一个车轮（18），车架（19）内顶部安装不止一个第三气缸（13），第三气缸（13）的活塞杆下安装两个第二浮板（17），第二浮板（17）下安装第三浮袋（16），第三浮袋（16）通过管路与第三充气泵（31）相连，第三充气泵（31）安装在车架（19）内，第二绳子（15）上端缠绕在第三电机（30）上，第三电机（30）安装在车架（19）内，第二绳子（15）下端安装在第三浮袋（16）上，控制器（14）安装在车架（19）上，控制器（14）通过导线分别与第一电机（3）、第二电机（12）、第三电机（30）、涡流推进器（9）、第一充气泵（20）、第二充气泵（6）和第三充气泵（31）相连。

2.根据权利要求1所述的一种滚塑游艇快速下水装置，其特征是：所述第一气缸（26）内置第一电磁阀，第一电磁阀通过导线与开关相连。

3.根据权利要求1所述的一种滚塑游艇快速下水装置，其特征是：所述第二气缸（22）内置第二电磁阀，第二电磁阀通过导线与开关相连。

4.根据权利要求1所述的一种滚塑游艇快速下水装置，其特征是：所述第三气缸（13）内置第三电磁阀，第三电磁阀通过导线与开关相连。

说明书

技术领域

本发明涉及一种滚塑游艇快速下水装置，属于船配技术领域。

背景技术

游艇在建造和修理时，需要沿着某种坡度的轨道拉拽上岸或溜放下水，这种供游艇上墩下水的专用轨道称为滑道，供游艇在岸上建造或修理的场地称为船台，目前的下水方法基本上都是倾斜式自动滑下去，因此下水进度不好控制，很容易因重心不稳引起翻船事故，是一个急需解决的问题。为了解决上述困难，需要开发一款下水进度可以控制，安全性能高的滚塑游艇快速下水装置。

发明内容

本发明的目的是提供一种滚塑游艇快速下水装置。

本发明要解决的问题是现有自动下水装置的下水进度不好控制的问题。

为实现本发明的目的，本发明采用的技术方案是：

一种滚塑游艇快速下水装置，包括皮带、挡板、第一电机、第一滚轮、第一轮架、第二充气泵、第二浮袋、支柱、涡流推进器、第一绳子、折叠板、第二电机、第三气缸、控制器、第二绳子、第三浮袋、第二浮板、车轮、车架、第一充气泵、第二轮架、第二气缸、第一浮板、第一浮袋、支板、第一气缸、撑板、第二滚轮、第三轮架、第三电机和第三充气泵，所述车架上安装第一轮架和第二轮架，第一轮架和第二轮架上安装支板，支板左右两端各安装第一滚轮，第一滚轮在轴通过联轴器与第一电机相连，第一电机安装在支板上，两个第一滚轮上安装皮带，皮带上安装两个挡板，支板上安装不止一个第一气缸，第一气缸的活塞杆上安装撑板，撑板上安装第三轮架，第三轮架上安装第二滚轮，第二滚轮位于皮带下，第二滚轮与皮带不固定相连，车架上安装不止一个第二气缸，第二气缸的活塞杆上安装第一浮板，第一浮板上安装第一浮袋，第一浮袋通过管路与第一充气泵相连，第一充气泵安装在车架上，第一浮板左侧安装折叠板，折叠板上安装第二浮袋，第二浮袋通过管路与第二充气泵相连，第二充气泵安装在第一轮架上，折叠板左端安装支柱，支柱下安装涡流推进器，第一绳子左端安装在支柱上，第一绳子右端缠绕在第二电机上，第二电机安装在车架上，车架下安装不止一个车轮，车架内顶部安装不止一个第三气缸，第三气缸的活塞杆下安装两个第二浮板，第二浮板下安装第三浮袋，第三浮袋通过管路与第三充气泵相连，第三充气泵安装在车架内，第二绳子上端缠绕在第三电机上，第三电机安装在车架内，第二绳子下端安装在第三浮袋上，控制器安装在车架上，控制器通过导线分别与第一电机、第二电机、第三电机、涡流推进器、第一充气泵、第二充气泵和第三充气泵相连。

所述第一气缸内置第一电磁阀，第一电磁阀通过导线与开关相连。

所述第二气缸内置第二电磁阀，第二电磁阀通过导线与开关相连。

所述第三气缸内置第三电磁阀，第三电磁阀通过导线与开关相连。

本发明的优点是：滚塑游艇通过吊机吊装到皮带上，使滚塑游艇位于两个挡板之间，通过推车推动车架，使车架向前移动进入水里，使滚塑游艇前端进入到水里；控制器控制第一气缸做伸展运动，使第二滚轮抵触到皮带；滚塑游艇的重力促使车架左端向下倾斜，控制器控制第二气缸做伸展运动，使第一浮板向上移动，使第一浮袋向上移动靠近皮带；控制器控制第一充气泵向第一浮袋充气，使第一浮袋膨胀起来，第一浮袋为皮带提供向上的浮力；控制器控制第二电机启动，使第一绳子放松；控制器控制涡流推进器启动，使折叠板向左伸展开来；控制器控制第二充气泵向第二浮袋充气，使第二浮袋膨胀起来，避免滚塑游艇前端下沉过多引起翻船；控制器控制第三电机启动，使第二绳子放松；控制器控制第三气缸启动，使第二浮板向下移动，使左侧的第三浮袋向下移动；控制器控制第三充气泵向第三浮袋充气，使第三浮袋膨胀起来，避免车架左侧下沉过多；控制器控制第一电机启动，使第一滚轮旋转，使皮带向左移动，在滚塑游艇自身重力的作用下，使滚塑游艇随着皮带向左移动，使滚塑游艇完全进入到水里，使滚塑游艇完成下水工作。

附图说明

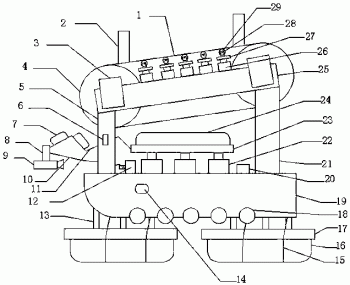

图1是本发明一种滚塑游艇快速下水装置整体结构主视图；

图2是车架的右视图；

图中：1、皮带2、挡板3、第一电机4、第一滚轮5、第一轮架6、第二充气泵7、第二浮袋8、支柱9、涡流推进器10、第一绳子11、折叠板12、第二电机13、第三气缸14、控制器15、第二绳子16、第三浮袋17、第二浮板18、车轮19、车架20、第一充气泵21、第二轮架22、第二气缸23、第一浮板24、第一浮袋25、支板26、第一气缸27、撑板28、第二滚轮29、第三轮架30、第三电机31、第三充气泵。

具体实施方式

下面结合附图及实施例对本发明作进一步的说明。

本发明一种滚塑游艇快速下水装置，包括皮带1、挡板2、第一电机3、第一滚轮4、第一轮架5、第二充气泵6、第二浮袋7、支柱8、涡流推进器9、第一绳子10、折叠板11、第二电机12、第三气缸13、控制器14、第二绳子15、第三浮袋16、第二浮板17、车轮18、车架19、第一充气泵20、第二轮架21、第二气缸22、第一浮板23、第一浮袋24、支板25、第一气缸26、撑板27、第二滚轮28、第三轮架29、第三电机30和第三充气泵31，所述车架19上安装第一轮架5和第二轮架21，第一轮架5和第二轮架21上安装支板25，支板25左右两端各安装第一滚轮4，第一滚轮4在轴通过联轴器与第一电机3相连，第一电机3安装在支板25上，两个第一滚轮4上安装皮带1，控制器14控制第一电机3启动，使第一滚轮4旋转，使皮带1向左移动，在滚塑游艇自身重力的作用下，使滚塑游艇随着皮带1向左移动，使滚塑游艇完全进入到水里，使滚塑游艇完成下水工作；皮带1上安装两个挡板2，滚塑游艇通过吊机吊装到皮带1上，使滚塑游艇位于两个挡板2之间，通过外部推车推动车架19，使车架19向前移动进入水里，使滚塑游艇前端进入到水里；支板25上安装不止一个第一气缸26，第一气缸26内置第一电磁阀，第一电磁阀通过导线与开关相连，控制器14控制第一气缸26做伸展运动，使第二滚轮28抵触到皮带1；第一气缸26的活塞杆上安装撑板27，撑板27上安装第三轮架29，第三轮架29上安装第二滚轮28，第二滚轮28位于皮带1下，第二滚轮28与皮带1不固定相连，车架19上安装不止一个第二气缸22，第二气缸22内置第二电磁阀，第二电磁阀通过导线与开关相连，滚塑游艇的重力促使车架19左端向下倾斜，控制器14控制第二气缸22做伸展运动，使第一浮板23向上移动，使第一浮袋24向上移动靠近皮带1；第二气缸22的活塞杆上安装第一浮板23，第一浮板23上安装第一浮袋24，第一浮袋24通过管路与第一充气泵20相连，第一充气泵20安装在车架19上，控制器14控制第一充气泵20向第一浮袋24充气，使第一浮袋24膨胀起来，第一浮袋24为皮带1提供向上的浮力；第一浮板23左侧安装折叠板11，折叠板11上安装第二浮袋7，第二浮袋7通过管路与第二充气泵6相连，第二充气泵6安装在第一轮架5上，控制器14控制第二充气泵6向第二浮袋7充气，使第二浮袋7膨胀起来，避免滚塑游艇前端下沉过多引起翻船；折叠板11左端安装支柱8，支柱8下安装涡流推进器9，控制器14控制涡流推进器9启动，使折叠板11向左伸展开来；第一绳子10左端安装在支柱8上，第一绳子10右端缠绕在第二电机12上，第二电机12安装在车架19上，控制器14控制第二电机12启动，使第一绳子10放松；车架19下安装不止一个车轮18，车架19内顶部安装不止一个第三气缸13，第三气缸13内置第三电磁阀，第三电磁阀通过导线与开关相连，控制器14控制第三气缸13启动，使第二浮板17向下移动，使左侧的第三浮袋16向下移动；第三气缸13的活塞杆下安装两个第二浮板17，第二浮板17下安装第三浮袋16，第三浮袋16通过管路与第三充气泵31相连，第三充气泵31安装在车架19内，控制器14控制第三充气泵31向第三浮袋16充气，使第三浮袋16膨胀起来，避免车架19左侧下沉过多；第二绳子15上端缠绕在第三电机30上，第三电机30安装在车架19内，控制器14控制第三电机30启动，使第二绳子15放松；第二绳子15下端安装在第三浮袋16上，控制器14安装在车架19上，控制器14通过导线分别与第一电机3、第二电机12、第三电机30、涡流推进器9、第一充气泵20、第二充气泵6和第三充气泵31相连。

本发明使用方法：滚塑游艇通过吊机吊装到皮带1上，使滚塑游艇位于两个挡板2之间，通过推车推动车架19，使车架19向前移动进入水里，使滚塑游艇前端进入到水里；控制器14控制第一气缸26做伸展运动，使第二滚轮28抵触到皮带1；滚塑游艇的重力促使车架19左端向下倾斜，控制器14控制第二气缸22做伸展运动，使第一浮板23向上移动，使第一浮袋24向上移动靠近皮带1；控制器14控制第一充气泵20向第一浮袋24充气，使第一浮袋24膨胀起来，第一浮袋24为皮带1提供向上的浮力；控制器14控制第二电机12启动，使第一绳子10放松；控制器14控制涡流推进器9启动，使折叠板11向左伸展开来；控制器14控制第二充气泵6向第二浮袋7充气，使第二浮袋7膨胀起来，避免滚塑游艇前端下沉过多引起翻船；控制器14控制第三电机30启动，使第二绳子15放松；控制器14控制第三气缸13启动，使第二浮板17向下移动，使左侧的第三浮袋16向下移动；控制器14控制第三充气泵31向第三浮袋16充气，使第三浮袋16膨胀起来，避免车架19左侧下沉过多；控制器14控制第一电机3启动，使第一滚轮4旋转，使皮带1向左移动，在滚塑游艇自身重力的作用下，使滚塑游艇随着皮带1向左移动，使滚塑游艇完全进入到水里，使滚塑游艇完成下水工作。
