专利摘要

本实用新型公开了一种一体折叠式存储盒，平铺状态下第一侧板、第二侧板、第三侧板、第四侧板和第五侧板从左向右依次转动连接，固定机构插设在第三侧板上限位机构包括左限位机构和右限位机构，左限位机构转动连接第一侧板、第二侧板和第三侧板中的一个，右限位机构转动连接第三侧板、第四侧板和第五侧板中的一个，左限位机构和右限位机构上均分别开设至少一个基座卡孔，第一侧板、第二侧板、第三侧板、第四侧板、第五侧板、顶板机构、固定机构、底板机构和限位机构为一体折弯裁剪成型。本装置对灯泡提供全方位的保护，对灯泡杯身和底部的减震性能尤为出色，避免灯泡在运输过程中因为剧烈碰撞而损坏，可二次回收利用。

权利要求

1.一种一体折叠式存储盒，其特征在于，包括第一侧板（1）、第二侧板（2）、第三侧板（3）、第四侧板（4）、第五侧板（5）、顶板机构、固定机构、底板机构和限位机构，

平铺状态下，第一侧板（1）、第二侧板（2）、第三侧板（3）、第四侧板（4）和第五侧板（5）从左向右依次转动连接，顶板机构至少转动连接第一侧板（1）上边缘、第二侧板（2）上边缘、第三侧板（3）上边缘、第四侧板（4）上边缘和第五侧板（5）上边缘中的一个，固定机构插设在第三侧板（3）上，底板机构至少转动连接第一侧板（1）下边缘、第二侧板（2）下边缘、第三侧板（3）下边缘、第四侧板（4）下边缘和第五侧板（5）下边缘中的一个，限位机构包括左限位机构和右限位机构，左限位机构转动连接第一侧板（1）、第二侧板（2）和第三侧板（3）中的一个，右限位机构转动连接第三侧板（3）、第四侧板（4）和第五侧板（5）中的一个，左限位机构和右限位机构上均分别开设至少一个基座卡孔，第一侧板（1）、第二侧板（2）、第三侧板（3）、第四侧板（4）、第五侧板（5）、顶板机构、固定机构、底板机构和限位机构为一体折弯裁剪成型；

折叠成立体盒型时，第一侧板（1）、第二侧板（2）、第三侧板（3）、第四侧板（4）和第五侧板（5）组合形成横截面为“S”形的四棱柱，第一侧板（1）、第二侧板（2）和第三侧板（3）围成一个三棱柱，第三侧板（3）、第四侧板（4）和第五侧板（5）围成另一个三棱柱。

2.根据权利要求1所述的一种一体折叠式存储盒，其特征在于，左限位机构包括第二插板（14）、第二左插板（15）、第二右插板（16）和第二连接板（27），右限位机构包括第五插板（23）、第五左插板（24）、第五右插板（25）和第五连接板（26），

平铺状态下，第二插板（14）下端、第二连接板（27）和第二侧板（2）上边缘依次转动连接，第二左插板（15）转动连接第二插板（14）左端，第二右插板（16）转动连接第二插板（14）右端，第五插板（23）下端、第五连接板（26）和第五侧板（5）上边缘依次转动连接，第五左插板（24）转动连接第五插板（23）左端，第五右插板（25）转动连接第五插板（23）右端，第二插板（14）和第五插板（23）上均开设一个基座卡孔；

顶板机构包括第一插板（17）、第一左插板（18）、第一右插板（19）、第四插板（20）、第四左插板（21）和第四右插板（22），平铺状态下，第一插板（17）下端转动连接第一侧板（1）上边缘，第一左插板（18）转动连接第一插板（17）左端，第一右插板（19）转动连接第一插板（17）右端，第四插板（20）下端转动连接第四侧板（4）上边缘，第四插板（20）左端转动连接第四左插板（21），第四插板（20）右端转动连接第四右插板（22），

底板机构包括底板（10）、左下插板（11）、前下插板（12）和右下插板（13），平铺状态下，底板（10）上边缘转动连接第二侧板（2）下边缘，底板（10）为菱形板材，左下插板（11）转动连接底板（10）左边缘，前下插板（12）转动连接底板（10）下边缘，右下插板（13）转动连接底板（10）右边缘；

折叠成立体盒型时，底板（10）、第一插板（17）和第二插板（14）均垂直于第一侧板（1）和第二侧板（2），第四插板（20）和第五插板（23）均垂直于第三侧板（3），第二左插板（15）和右下插板（13）均与第一侧板（1）平行，第一右插板（19）和第二连接板（27）均与第二侧板（2）平行，第五右插板（25）、第四左插板（21）、第一左插板（18）和第二右插板（16）均与第三侧板（3）平行，第五左插板（24）和前下插板（12）均与第四侧板（4）平行，第四右插板（22）、第五连接板（26）和左下插板（11）均与第五侧板（5）平行。

3.根据权利要求1所述的一种一体折叠式存储盒，其特征在于，左限位机构包括第二插板（14）、第二左插板（15）、第二右插板（16）和第二连接板（27），右限位机构包括第五插板（23）、第五左插板（24）、第五右插板（25）和第五连接板（26），

平铺状态下，第二插板（14）下端、第二连接板（27）和第三侧板（3）上边缘依次转动连接，第二左插板（15）转动连接第二插板（14）左端，第二右插板（16）转动连接第二插板（14）右端，第五插板（23）下端、第五连接板（26）和第四侧板（4）上边缘依次转动连接，第五左插板（24）转动连接第五插板（23）左端，第五右插板（25）转动连接第五插板（23）右端，第二插板（14）和第五插板（23）上均开设一个基座卡孔；

顶板机构包括第一插板（17）、第一左插板（18）、第一右插板（19）、第四插板（20）、第四左插板（21）和第四右插板（22），平铺状态下，第一插板（17）下端转动连接第二侧板（2）上边缘，第一左插板（18）转动连接第一插板（17）左端，第一右插板（19）转动连接第一插板（17）右端，第四插板（20）下端转动连接第五侧板（5）上边缘，第四插板（20）左端转动连接第四左插板（21），第四插板（20）右端转动连接第四右插板（22），

底板机构包括底板（10）、左下插板（11）、前下插板（12）和右下插板（13），平铺状态下，底板（10）上边缘转动连接第一侧板（1）下边缘，底板（10）为菱形板材，左下插板（11）转动连接底板（10）左边缘，前下插板（12）转动连接底板（10）下边缘，右下插板（13）转动连接底板（10）右边缘；

折叠成立体盒型时，底板（10）、第一插板（17）和第二插板（14）均垂直于第一侧板（1）和第二侧板（2），第四插板（20）和第五插板（23）均垂直于第三侧板（3），

第一左插板（18）和第一侧板（1）平行，第二左插板（15）与第二侧板（2）平行，第一右插板（19）、第二连接板（27）、第五左插板（24）和和第四右插板（22）均与第三侧板（3）平行，第二右插板（16）、第五连接板（26）和第四左插板（21）均与第四侧板（4）平行，前下插板（12）、第五右插板（25）和左下插板（11）均与第五侧板（5）平行。

4.根据权利要求2或3所述的一种一体折叠式存储盒，其特征在于，第四插板（20）、第一插板（17）、第二插板（14）和第五插板（23）为三角形板材，第五连接板（26）和第二连接板（27）为长方形板材，左下插板（11）、前下插板（12）、右下插板（13）、第一左插板（18）、第一右插板（19）、第二左插板（15）、第二右插板（16）、第四左插板（21）、第四右插板（22）、第五左插板（24）和第五右插板（25）为梯形板材。

5.根据权利要求1所述的一种一体折叠式存储盒，其特征在于，固定机构包括左插板（6）和右插板（7），平铺状态下，左插板（6）转动连接第一侧板（1）左边缘，右插板（7）转动连接第五侧板（5）右边缘，第三侧板（3）和第四侧板（4）连接处竖向开设配合左插板（6）的第一插孔（8），第二侧板（2）和第三侧板（3）连接处竖向开设配合右插板（7）的第二插孔（9）。

6.根据权利要求1所述的一种一体折叠式存储盒，其特征在于，第一侧板（1）、第二侧板（2）、第三侧板（3）、第四侧板（4）和第五侧板（5）均为长方形板材且长度宽度均相同，第一侧板（1）、第二侧板（2）、第三侧板（3）、第四侧板（4）、第五侧板（5）、顶板机构、固定机构、底板机构和限位机构为纸板。

说明书

技术领域

本实用新型涉及一种一体折叠式存储盒，属于存储盒技术领域。

背景技术

现有技术中的灯泡包装盒结构简单，仅为内部中空的长方体形结构，仅仅能够给灯泡提供存放的功能，包裹性差，灯泡很容易在运输过程中由于颠簸碰撞损坏。

实用新型内容

本实用新型所要解决的技术问题是克服现有技术的缺陷，提供一种一体折叠式存储盒，减震防撞效果好，一体折叠裁剪成型，可多次回收利用。

为达到上述目的，本实用新型提供一种一体折叠式存储盒，包括第一侧板、第二侧板、第三侧板、第四侧板、第五侧板、顶板机构、固定机构、底板机构和限位机构，

平铺状态下，第一侧板、第二侧板、第三侧板、第四侧板和第五侧板从左向右依次转动连接，顶板机构至少转动连接第一侧板上边缘、第二侧板上边缘、第三侧板上边缘、第四侧板上边缘和第五侧板上边缘中的一个，固定机构插设在第三侧板上，底板机构至少转动连接第一侧板下边缘、第二侧板下边缘、第三侧板下边缘、第四侧板下边缘和第五侧板下边缘中的一个，限位机构包括左限位机构和右限位机构，左限位机构转动连接第一侧板、第二侧板和第三侧板中的一个，右限位机构转动连接第三侧板、第四侧板和第五侧板中的一个，左限位机构和右限位机构上均分别开设至少一个基座卡孔，第一侧板、第二侧板、第三侧板、第四侧板、第五侧板、顶板机构、固定机构、底板机构和限位机构为一体折弯裁剪成型；

折叠成立体盒型时，第一侧板、第二侧板、第三侧板、第四侧板和第五侧板组合形成横截面为“S”形的四棱柱，第一侧板、第二侧板和第三侧板围成一个三棱柱，第三侧板、第四侧板和第五侧板围成另一个三棱柱。

优先地，左限位机构包括第二插板、第二左插板、第二右插板、第二连接板，右限位机构第五插板、第五左插板、第五右插板和第五连接板，

平铺状态下，第二插板下端、第二连接板和第二侧板上边缘依次转动连接，第二左插板转动连接第二插板左端，第二右插板转动连接第二插板右端，第五插板下端、第五连接板和第五侧板上边缘依次转动连接，第五左插板转动连接第五插板左端，第五右插板转动连接第五插板右端，第二插板和第五插板上均开设一个基座卡孔；

顶板机构包括第一插板、第一左插板、第一右插板、第四插板、第四左插板和第四右插板，平铺状态下，第一插板下端转动连接第一侧板上边缘，第一左插板转动连接第一插板左端，第一右插板转动连接第一插板右端，第四插板下端转动连接第四侧板上边缘，第四插板左端转动连接第四左插板，第四插板右端转动连接第四右插板，

底板机构包括底板、左下插板、前下插板和右下插板，平铺状态下，底板上边缘转动连接第二侧板下边缘，底板为菱形板材，左下插板转动连接底板左边缘，前下插板转动连接底板下边缘，右下插板转动连接底板右边缘；

折叠成立体盒型时，底板、第一插板和第二插板均垂直于第一侧板和第二侧板，第四插板和第五插板均垂直于第三侧板，第二左插板和右下插板均与第一侧板平行，第一右插板和第二连接板均与第二侧板平行，第五右插板、第四左插板、第一左插板和第二右插板均与第三侧板平行，第五左插板和前下插板均与第四侧板平行，第四右插板、第五连接板和左下插板均与第五侧板平行。

优先地，左限位机构包括第二插板、第二左插板、第二右插板、第二连接板，右限位机构第五插板、第五左插板、第五右插板和第五连接板，

平铺状态下，第二插板下端、第二连接板和第三侧板上边缘依次转动连接，第二左插板转动连接第二插板左端，第二右插板转动连接第二插板右端，第五插板下端、第五连接板和第四侧板上边缘依次转动连接，第五左插板转动连接第五插板左端，第五右插板转动连接第五插板右端，第二插板和第五插板上均开设一个基座卡孔；

顶板机构包括第一插板、第一左插板、第一右插板、第四插板、第四左插板和第四右插板，平铺状态下，第一插板下端转动连接第二侧板上边缘，第一左插板转动连接第一插板左端，第一右插板转动连接第一插板右端，第四插板下端转动连接第五侧板上边缘，第四插板左端转动连接第四左插板，第四插板右端转动连接第四右插板，

底板机构包括底板、左下插板、前下插板和右下插板，平铺状态下，底板上边缘转动连接第一侧板下边缘，底板为菱形板材，左下插板转动连接底板左边缘，前下插板转动连接底板下边缘，右下插板转动连接底板右边缘；

折叠成立体盒型时，底板、第一插板和第二插板均垂直于第一侧板和第二侧板，第四插板和第五插板均垂直于第三侧板，

第一左插板和第一侧板平行，第二左插板与第二侧板平行，第一右插板、第二连接板、第五左插板和和第四右插板均与第三侧板平行，第二右插板、第五连接板和第四左插板均与第四侧板平行，前下插板、第五右插板和左下插板均与第五侧板平行。

优先地，第四插板、第一插板、第二插板和第五插板为三角形板材，第五连接板和第二连接板为长方形板材，左下插板、前下插板、右下插板、第一左插板、第一右插板、第二左插板、第二右插板、第四左插板、第四右插板、第五左插板和第五右插板为梯形板材。

优先地，固定机构包括左插板和右插板，平铺状态下，左插板转动连接第一侧板左边缘，右插板转动连接第五侧板右边缘，第三侧板和第四侧板连接处竖向开设配合左插板的第一插孔，第二侧板和第三侧板连接处竖向开设配合右插板的第二插孔。

优先地，第一侧板、第二侧板、第三侧板、第四侧板和第五侧板均为长方形板材且长度宽度均相同，第一侧板、第二侧板、第三侧板、第四侧板、第五侧板、顶板机构、固定机构、底板机构和限位机构为纸板。

本实用新型所达到的有益效果：

第二插板和第五插板分别卡住一个灯泡的基座对灯泡的基座实现限位避免灯泡在运输过程中横向移动，第二插板和第五插板上开设的基座卡孔的直径略小于灯泡的基座便于将灯泡的基座稳固的卡住，第一插板、第一左插板和第一右插板构成一个三棱柱的上底面保护灯泡的基座，第四插板、第四左插板和第四右插板构成另一个三棱柱的上底面保护另一个灯泡的基座，底板包裹住两个三棱柱的下底面保护灯泡的玻璃泡，左插板插入第一插孔中进行固定，右插板插入第二插孔中进行固定，本装置形成一个横截面为S形的四棱柱，本装置可以包装两个灯泡，本装置对灯泡提供全方位的保护，两个灯泡悬空于本装置中，对灯泡杯身和底部的减震性能尤为出色，避免灯泡在运输过程中因为剧烈碰撞而损坏；使用完毕时将本装置平铺开便于叠放收纳，提供缓冲减震作用，可二次回收利用，节约了森林资源。

附图说明

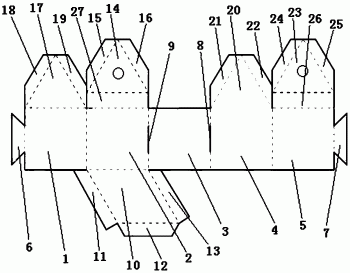

图1是本实用新型的平铺状态示意图；

图2是本实用新型折叠成立体盒型时的示意图。

附图中标记含义，1-第一侧板；2-第二侧板；3-第三侧板；4-第四侧板；5-第五侧板；6-左插板；7-右插板；8-第一插孔；9-第二插孔；10-底板；11-左下插板；12-前下插板；13-右下插板；14-第二插板；15-第二左插板；16-第二右插板；17-第一插板；18-第一左插板；19-第一右插板；20-第四插板；21-第四左插板；22-第四右插板；23-第五插板；24-第五左插板；25-第五右插板；26-第五连接板；27-第二连接板。

具体实施方式

以下实施例仅用于更加清楚地说明本实用新型的技术方案，而不能以此来限制本实用新型的保护范围。

实施例一

一种一体折叠式存储盒，包括第一侧板1、第二侧板2、第三侧板3、第四侧板4、第五侧板5、顶板机构、固定机构、底板机构和限位机构，

平铺状态下，第一侧板1、第二侧板2、第三侧板3、第四侧板4和第五侧板5从左向右依次转动连接，顶板机构至少转动连接第一侧板1上边缘、第二侧板2上边缘、第三侧板3上边缘、第四侧板4上边缘和第五侧板5上边缘中的一个，固定机构插设在第三侧板3上，底板机构至少转动连接第一侧板1下边缘、第二侧板2下边缘、第三侧板3下边缘、第四侧板4下边缘和第五侧板5下边缘中的一个，限位机构包括左限位机构和右限位机构，左限位机构转动连接第一侧板1、第二侧板2和第三侧板3中的一个，右限位机构转动连接第三侧板3、第四侧板4和第五侧板5中的一个，左限位机构和右限位机构上均分别开设至少一个基座卡孔，第一侧板1、第二侧板2、第三侧板3、第四侧板4、第五侧板5、顶板机构、固定机构、底板机构和限位机构为一体折弯裁剪成型；

折叠成立体盒型时，第一侧板1、第二侧板2、第三侧板3、第四侧板4和第五侧板5组合形成横截面为“S”形的四棱柱，第一侧板1、第二侧板2和第三侧板3围成一个三棱柱，第三侧板3、第四侧板4和第五侧板5围成另一个三棱柱。

进一步地，左限位机构包括第二插板、第二左插板、第二右插板和第二连接板，右限位机构第五插板、第五左插板、第五右插板和第五连接板，

平铺状态下，第二插板14下端、第二连接板27和第二侧板2上边缘依次转动连接，第二左插板15转动连接第二插板14左端，第二右插板16转动连接第二插板14右端，第五插板23下端、第五连接板26和第五侧板5上边缘依次转动连接，第五左插板24转动连接第五插板23左端，第五右插板25转动连接第五插板23右端，第二插板14和第五插板23上均开设一个基座卡孔；

顶板机构包括第一插板17、第一左插板18、第一右插板19、第四插板20、第四左插板21和第四右插板22，平铺状态下，第一插板17下端转动连接第一侧板1上边缘，第一左插板18转动连接第一插板17左端，第一右插板19转动连接第一插板17右端，第四插板20下端转动连接第四侧板4上边缘，第四插板20左端转动连接第四左插板21，第四插板20右端转动连接第四右插板22，

底板机构包括底板10、左下插板11、前下插板12和右下插板13，平铺状态下，底板10上边缘转动连接第二侧板2下边缘，底板10为菱形板材，左下插板11转动连接底板10左边缘，前下插板12转动连接底板10下边缘，右下插板13转动连接底板10右边缘；

折叠成立体盒型时，底板10、第一插板17和第二插板14均垂直于第一侧板1和第二侧板2，第四插板20和第五插板23均垂直于第三侧板3，第二左插板15和右下插板13均与第一侧板1平行，第一右插板19和第二连接板27均与第二侧板2平行，第五右插板25、第四左插板21、第一左插板18和第二右插板16均与第三侧板3平行，第五左插板24和前下插板12均与第四侧板4平行，第四右插板22、第五连接板26和左下插板11均与第五侧板5平行，第二插板14位于第一插板17下方，第五插板23位于第四插板20下方，底板10位于第二插板14和第五插板23下方。

进一步地，第四插板20、第一插板17、第二插板14和第五插板23为三角形板材，第五连接板26和第二连接板27为长方形板材，左下插板11、前下插板12、右下插板13、第一左插板18、第一右插板19、第二左插板15、第二右插板16、第四左插板21、第四右插板22、第五左插板24和第五右插板25为梯形板材。

进一步地，固定机构包括左插板6和右插板7，平铺状态下，左插板6转动连接第一侧板1左边缘，右插板7转动连接第五侧板5右边缘，第三侧板3和第四侧板4连接处竖向开设配合左插板6的第一插孔8，第二侧板2和第三侧板3连接处竖向开设配合右插板7的第二插孔9。

进一步地，第一侧板1、第二侧板2、第三侧板3、第四侧板4和第五侧板5均为长方形板材且长度宽度均相同，第一侧板1、第二侧板2、第三侧板3、第四侧板4、第五侧板5、顶板机构、固定机构、底板机构和限位机构为纸板。

本实施例中，第一侧板1、第二侧板2、第三侧板3、第四侧板4和第五侧板5长度均为12cm高度均为12cm，第四插板20、第一插板17、第二插板14和第五插板23均为边长12cm的等腰三角形，左插板6和右插板7为上底面5cm下底面7cm高2.5cm的等腰梯形，第二连接板和第五连接板为长度12cm高度3cm的长方形。

本装置中，第二插板14和第五插板23分别卡住一个灯泡的基座对灯泡的基座实现限位避免灯泡在运输过程中横向移动，第二插板14和第五插板23上开设的基座卡孔的直径略小于灯泡的基座便于将灯泡的基座稳固的卡住，第一插板17、第一左插板18和第一右插板19构成一个三棱柱的上底面保护灯泡的基座，第四插板20、第四左插板21和第四右插板22构成另一个三棱柱的上底面保护另一个灯泡的基座，底板10包裹住两个三棱柱的下底面保护灯泡的玻璃泡，左插板6插入第一插孔8中进行固定，右插板7插入第二插孔9中进行固定，本装置形成一个横截面为S形的四棱柱，本装置可以包装两个灯泡，本装置对灯泡提供全方位的保护，普通灯泡的高度一般为8-9cm，两个灯泡悬空于本装置中，对灯泡杯身和底部的减震性能尤为出色，避免灯泡在运输过程中因为剧烈碰撞而损坏；使用完毕时将本装置平铺开便于叠放收纳，提供缓冲减震作用，可二次回收利用，节约了森林资源。

实施例二

一种一体折叠式存储盒，包括第一侧板1、第二侧板2、第三侧板3、第四侧板4、第五侧板5、顶板机构、固定机构、底板机构和限位机构，

平铺状态下，第一侧板1、第二侧板2、第三侧板3、第四侧板4和第五侧板5从左向右依次转动连接，顶板机构至少转动连接第一侧板1上边缘、第二侧板2上边缘、第三侧板3上边缘、第四侧板4上边缘和第五侧板5上边缘中的一个，固定机构插设在第三侧板3上，底板机构至少转动连接第一侧板1下边缘、第二侧板2下边缘、第三侧板3下边缘、第四侧板4下边缘和第五侧板5下边缘中的一个，限位机构包括左限位机构和右限位机构，左限位机构转动连接第一侧板1、第二侧板2和第三侧板3中的一个，右限位机构转动连接第三侧板3、第四侧板4和第五侧板5中的一个，左限位机构和右限位机构上均分别开设至少一个基座卡孔，第一侧板1、第二侧板2、第三侧板3、第四侧板4、第五侧板5、顶板机构、固定机构、底板机构和限位机构为一体折弯裁剪成型；

折叠成立体盒型时，第一侧板1、第二侧板2、第三侧板3、第四侧板4和第五侧板5组合形成横截面为“S”形的四棱柱，第一侧板1、第二侧板2和第三侧板3围成一个三棱柱，第三侧板3、第四侧板4和第五侧板5围成另一个三棱柱。

进一步地，左限位机构包括第二插板、第二左插板、第二右插板、第二连接板，右限位机构第五插板、第五左插板、第五右插板和第五连接板，

平铺状态下，第二插板14下端、第二连接板27和第三侧板3上边缘依次转动连接，第二左插板15转动连接第二插板14左端，第二右插板16转动连接第二插板14右端，第五插板23下端、第五连接板26和第四侧板4上边缘依次转动连接，第五左插板24转动连接第五插板23左端，第五右插板25转动连接第五插板23右端，第二插板14和第五插板23上均开设一个基座卡孔；

顶板机构包括第一插板17、第一左插板18、第一右插板19、第四插板20、第四左插板21和第四右插板22，平铺状态下，第一插板17下端转动连接第二侧板2上边缘，第一左插板18转动连接第一插板17左端，第一右插板19转动连接第一插板17右端，第四插板20下端转动连接第五侧板5上边缘，第四插板20左端转动连接第四左插板21，第四插板20右端转动连接第四右插板22，

底板机构包括底板10、左下插板11、前下插板12和右下插板13，平铺状态下，底板10上边缘转动连接第一侧板1下边缘，底板10为菱形板材，左下插板11转动连接底板10左边缘，前下插板12转动连接底板10下边缘，右下插板13转动连接底板10右边缘；

折叠成立体盒型时，底板10、第一插板17和第二插板14均垂直于第一侧板1和第二侧板2，第四插板20和第五插板23均垂直于第三侧板3，

第一左插板18和第一侧板1平行，第二左插板15与第二侧板2平行，第一右插板19、第二连接板27、第五左插板24和和第四右插板22均与第三侧板3平行，第二右插板16、第五连接板26和第四左插板21均与第四侧板4平行，前下插板12、第五右插板25和左下插板11均与第五侧板5平行。

进一步地，第四插板20、第一插板17、第二插板14和第五插板23为三角形板材，第五连接板26和第二连接板27为长方形板材，左下插板11、前下插板12、右下插板13、第一左插板18、第一右插板19、第二左插板15、第二右插板16、第四左插板21、第四右插板22、第五左插板24和第五右插板25为梯形板材。

进一步地，固定机构包括左插板6和右插板7，平铺状态下，左插板6转动连接第一侧板1左边缘，右插板7转动连接第五侧板5右边缘，第三侧板3和第四侧板4连接处竖向开设配合左插板6的第一插孔8，第二侧板2和第三侧板3连接处竖向开设配合右插板7的第二插孔9。

进一步地，第一侧板1、第二侧板2、第三侧板3、第四侧板4和第五侧板5均为长方形板材且长度宽度均相同，第一侧板1、第二侧板2、第三侧板3、第四侧板4、第五侧板5、顶板机构、固定机构、底板机构和限位机构为纸板。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型技术原理的前提下，还可以做出若干改进和变形，这些改进和变形也应视为本实用新型的保护范围。
