专利摘要

本实用新型提供了一种污染地块直接推进式快速钻探与采样系统，包括货车，所述货车上设有螺旋钻和冲击锤，所述货车包括变速箱，变速箱连接取力器，取力器连接传动机构，传动机构控制螺旋钻和冲击锤工作。该系统非工作状态下，工作架收缩于货车箱体内部，行走速度为箱式货车的正常行驶速度，实现工作场地的快速转换，克服了履带式钻机低速行驶、装车转场的短板，有效提高了区域性污染场地调查工作的效率；该系统工作架同时配置螺旋钻与冲击锤，可满足不同深度要求的地下水监测井建造和直推式无扰动土壤取样工作需求。

权利要求

1.一种污染地块直接推进式快速钻探与采样系统，其特征在于，包括车(1)，所述车内设有冲击锤(7)和螺旋钻(8)，所述车包括变速箱，变速箱连接取力器(2)，取力器连接传动机构，传动机构控制冲击锤(7)和螺旋钻(8)工作。

2.根据权利要求1所述的一种污染地块直接推进式快速钻探与采样系统，其特征在于，所述传动机构包括与取力器连接的钻机主泵(3)，钻机主泵连接液压油箱(4)，液压油箱(4)连接到连接架(5)，连接架(5)连接工作架(6)，冲击锤(7)和螺旋钻(8)设置在工作架(6)上。

3.根据权利要求2所述的一种污染地块直接推进式快速钻探与采样系统，其特征在于，所述连接架(5)包括固定滑道(12)、伸缩油缸(13)和滑动架(14)，固定滑道(12)固定在车(1)上，伸缩油缸(13)控制滑动架(14)在固定滑道(12)上滑动。

4.根据权利要求3所述的一种污染地块直接推进式快速钻探与采样系统，其特征在于，工作架(6)包括旋转架(16)、支撑油缸(17)以及工作支架(19)，旋转架(16)连接在滑动架(14)上，工作支架(19)与支撑油缸(17)设置在旋转架(16)上，支撑油缸(17)控制工作支架(19)在旋转架(16)上滑动。

5.根据权利要求4所述的一种污染地块直接推进式快速钻探与采样系统，其特征在于，工作支架(19)上设有主缸(18)，冲击锤(7)和螺旋钻(8)活动设置在工作支架(19)上，主缸(18)控制冲击锤(7)和螺旋钻(8)工作。

6.根据权利要求5所述的一种污染地块直接推进式快速钻探与采样系统，其特征在于，连接架(5)和旋转架(16)支架之间设有俯仰缸(15)，调节旋转架(16)的俯仰角度。

7.根据权利要求6所述的一种污染地块直接推进式快速钻探与采样系统，其特征在于，所述连接架(5)上设有用于支撑回收状态下工作架(6)的支撑架(22)。

8.根据权利要求1或7所述的一种污染地块直接推进式快速钻探与采样系统，其特征在于，包括设置在车内一侧的便携式钻机(11)、快插接头(9)与液压连接管(10)，便携式钻机(11)通过液压连接管(10)和快插接头(9)连接到钻机主泵(3)。

说明书

技术领域

本实用新型涉及机械领域，特别是一种污染地块直接推进式快速钻探与采样系统。

背景技术

土壤污染具有不同于其他污染的隐蔽性、滞后性、富集性和不可逆转性等特点，且污染物成分复杂、危害途径较多。耕地土壤污染可能引发“食品安全”问题，关闭搬迁的化工、焦化等企业的土地利用可能存在“人群健康”风险问题。

目前国内土壤污染以无机型污染为主，包括镉、汞、铜、铅、铬等重金属污染及酸、碱、盐类等污染物，有机型污染次之，包括有六六六、滴滴涕、多环芳烃等污染物，复合型污染比重较小。不同类型的污染物进入到土壤中并超过土壤的自净能力时，富集在土壤中的有害物质或其分解产物在土壤中逐渐积累通过"土壤→植物→人体"、"土壤→水→人体"、"土壤→大气→人体"间接被人体吸收而危害人体健康。此外，土壤中的污染物可能通过迁移、转化作用进入地表水、地下水和大气环境，影响区域环境质量和生态质量。

通过对污染场地内的土壤、地下水进行系统的取样、分析并进行风险评估，对存在风险的污染场地采取管控措施或提出修复方案。

实用新型内容

实用新型目的：本实用新型所要解决的技术问题是针对现有技术的不足，提供一种污染地块直接推进式快速钻探与采样系统。

为了解决上述技术问题，本实用新型提供了一种污染地块直接推进式快速钻探与采样系统，包括车，所述车内设有冲击锤和螺旋钻，所述车包括变速箱，变速箱连接取力器，取力器连接传动机构，传动机构控制冲击锤和螺旋钻工作。

本实用新型中，所述传动机构包括与取力器连接的钻机主泵，钻机主泵连接液压油箱，液压油箱连接到连接架，连接架连接工作架，冲击锤和螺旋钻设置在工作架上。

本实用新型中，所述连接架包括固定滑道、伸缩油缸和滑动架，固定滑道固定在车厢上，伸缩油缸控制滑动架在固定滑道上滑动。

本实用新型中，工作架包括旋转架、支撑油缸以及工作支架，旋转架连接在滑动架上，工作支架与支撑油缸设置在旋转架上，支撑油缸控制工作支架在旋转架上滑动。

本实用新型中，工作支架上设有主缸，冲击锤和螺旋钻活动设置在工作支架上，主缸控制冲击锤和螺旋钻工作。

本实用新型中，连接架和旋转架支架之间设有俯仰缸，调节旋转架的俯仰角度。俯仰角度为相对于水平面的倾斜角度。

本实用新型中，所述连接架上设有用于支撑回收状态下工作架的支撑架。

本实用新型中，包括设置在车内一侧的便携式钻机、快插接头与液压连接管，便携式钻机通过液压连接管和快插接头连接到钻机主泵。

直接推进式快速钻探与采样系统，体积较大，适用于在平整地面等具备一定通行条件的场地，所述冲击锤实现土壤采样功能，螺旋钻实现地下水监测井建造功能。

便携式钻机体积小、重量轻，适用于个别不具备通行条件的区域、如车间、过道、绿化带、农作物覆盖区等、，所述便携式钻机实现土壤采样功能。

该系统配合便携式钻机，分别克服了履带式钻机低速行驶、装车转场的短板，以及大型钻机无法进行窄面作业的短板。

直接推进式快速钻探与采样系统非工作状态下，工作架收缩于货车箱体内部，行走速度为箱式货车的正常行驶速度，实现工作场地的快速转换，克服了履带式钻机低速行驶、装车转场的短板，有效提高了区域性污染场地调查工作的效率；

直接推进式快速钻探与采样系统工作架同时配置螺旋钻与冲击锤，可满足不同深度要求的地下水监测井建造和直推式无扰动土壤取样工作需求；

便携式钻机采用分体设计，通过快插方式从主体系统上取得全液压式动力来源，无需配套安装柴油机，整机质量轻、体积小、结构简单、操作方便，在狭窄空间，如车间、过道、绿化带、农作物覆盖区等，克服了大型钻机无法进入或大面积破坏调查区域内的绿化带、农作物等短板，有效提高窄面通行工况下的调查工作效率。

附图说明

下面结合附图和具体实施方式对本实用新型做更进一步的具体说明，本实用新型的上述或其他方面的优点将会变得更加清楚。

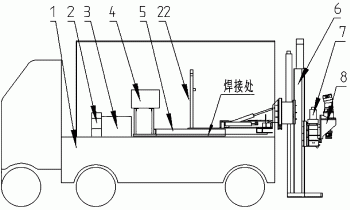

图1为直接推进式快速钻探与采样系统工作状态图；

图2为便携式钻机工作状态图；

图3为轴测图。

具体实施方式

下面将结合附图对本实用新型作详细说明。

图中，1-厢式货车；2-取力器；3-主泵；4-液压油箱；5-连接架；6-工作架；7-螺旋钻；8-冲击锤；9-快插接头；10-液压连接管；11-便携式钻机；12—固定滑道；13—伸缩油缸；14—滑动架；15—仰俯缸；16—旋转架；17—支撑油缸；18—主缸；19—工作支架；20—连接螺栓组；21—连接销。

如图1所示，本实用新型公开了一种污染地块直接推进式快速钻探与采样系统，该系统安装在厢货车上，包括取力器2、主泵3、液压油箱4、连接架5、工作架6、冲击锤7、螺旋钻8。

如图2所示，便携式钻机通过液压连接管10、快插接头9与液压油箱4进行连接，其自身没有动力，动力来源为厢式货车1的发动机。

如图3所示，连接架5主要由固定滑道12、伸缩油缸13、滑动架14组成，固定滑道13与厢式货车1的厢内底板在焊接处进行焊接固定，滑动架14在固定滑道12内前后滑动，由伸缩油缸13控制；工作架6主要包含旋转架16、支撑油缸17、工作支架19等组成；旋转架16在A处与滑动架14销接，仰俯缸15可以调节旋转架16的仰俯角度；工作支架19在支撑油缸17调节下相对于旋转架16上下滑动。工作支架19内安装有主缸18；螺旋钻8和冲击锤7由连接销21连接在一起，再作为整体跟主缸18由连接螺栓组20把接在一起，油缸18控制其沿工作支架19上下滑移。支撑架22竖直设置在连接架5上，用于支撑回收状态下工作架6。

本实用新型中，取力器就是一组或多组变速齿轮，又称功率输出器，一般是由齿轮箱、离合器、控制器组合而成，与变速箱低档齿轮或副箱输出轴连接，将动力输出至外部工作装置。冲击锤可选MB156型；螺旋钻由马达和减速机组成；便携式钻机选用Geoprobe公司的M540型

由上述可知，本实用新型利用厢式货车1的发动机作为动力来源，利用取力器2将货车动力转接至主泵3，将厢式货车1动力转换为液压能，同时为工作架6和便携式钻机11提供动力。设计工作架6的伸缩动作由伸缩油缸控制滑动架14在固定滑道12内前后滑动，仰俯动作由仰俯缸15控制旋转架16实现角度调节，上下动作由支撑油缸17控制工作支架19在旋转架16上方滑动，以上动作提供了更大的动力头行程和工作高度。运输状态时工作架6、冲击锤7、螺旋钻8完全收缩于厢货车内，方便转运。本实用新型的直接推进式快速钻探与采样系统行走速度可达到普通货车行驶速度，从而实现场地内快速移动，节约时间、降低成本。附加的便携式钻机11采用快插连接，辅助直接推进式快速钻探与采样系统完成窄面作业。

在具体实施案例中，本实用新型直接推进式快速钻探与采样系统具有用于钻孔的工作系统，工作状态下系统动力取自于厢式货车1，通过取力器2输入端连接厢式货车1的变速箱，输出端直接连接主泵3，在油箱4内将箱式货车动力转换为液压能，通过连接架5上的伸缩油缸13控制工作架上的前后滑动，通过连接架5上的仰俯缸15控制工作架的仰俯角度，通过工作架上的支撑油缸17控制工作支架19的上下滑动，从而实现工作架6在箱货车体内部、外部的收缩与伸展，行走状态下工作架6收缩于箱货车箱体内，工作状态下工作架6伸展于箱货车箱体外部。

进一步地，通过工作架6上的主缸18分别控制冲击锤7、螺旋钻8完成向下推进、旋进的动作，从而实现直压式无扰动土壤取样功能和螺旋钻建井功能。该驱动方式的最大特点在于能够提供低转速和大扭矩，液压动能可以为在坚硬的岩土地面钻孔的冲击锤7、螺旋钻8提供强大的进给动力。

在上述技术方案的基础上，本实用新型中公开的直接推进式快速钻探与采样系统还包括快插接头9、液压连接管10、便携式钻机11。其中快插接头9和液压连接管10构成了一组输出油路和液压动力输出装置连接便携式钻机11，为其提供动力来源。

在进一步的实施案例中，工作状态下便携式钻机11动力取自于厢式货车1，通过取力器2输入端连接厢式货车1的变速箱，输出端直接连接主泵3，在油箱4内将箱式货车动力转换为液压能，通过快插接头9与液压连接管10，带动便携式钻机11工作。当工作场地受限制时，可将工作架6收缩于厢货车内，从车厢侧面将便携式钻机11卸下，便携式钻机11配置轮式行走装置，由现场采样人员推动行走至采样目标区域，通过立式支架固定，其中便携式钻机11的冲击头可完成向下推进动作，实现直压式无扰动土壤取样功能。

本实用新型提供了一种污染地块直接推进式快速钻探与采样系统，具体实现该技术方案的方法和途径很多，以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。本实施例中未明确的各组成部分均可用现有技术加以实现。
