专利摘要

一种柴油机乳化油随机超声波乳化器，包含两个结构原理相同的由气管相连的第一乳化箱和第二乳化箱，所述第一乳化箱和第二乳化箱内分别设有用于搅拌乳化油的第一搅拌装置和第二搅拌装置，所述第一搅拌装置和第二搅拌装置分别由第一驱动装置和第二驱动装置驱动，进气孔和出气孔分别设置在第一乳化箱的上方和第二乳化箱的下方，第一乳化箱和第二乳化箱的中心位置还分别设有第一超声波发生器和第二超声波发生器。采用上述技术方案后，乳化液与第一乳化箱和第二乳化箱的波浪形内腔产生高速碰撞提高了乳化效果；中心位置超声波发生器发出的随发动机工况变化的可调频率超声波能够充分将柴油和甲醇粉碎成细小、均匀的分子基团进行乳化，乳化器乳化效果好。

权利要求

1.柴油机乳化油随机超声波乳化器，包含两个结构原理相同的由气管(6)相连的第一乳化箱(4)和第二乳化箱(4’)，所述第一乳化箱(4)和第二乳化箱(4’)内分别设有用于搅拌乳化油的第一搅拌装置(3)和第二搅拌装置(3’)，所述第一搅拌装置(3)和第二搅拌装置(3’)分别由第一驱动装置(1)和第二驱动装置(1’)驱动，进气孔(2)和出气孔(7)分别设置在第一乳化箱(4)的上方和第二乳化箱(4’)的下方，其特征在于：第一乳化箱(4)和第二乳化箱(4’)的中心位置还分别设有第一超声波发生器(8)和第二超声波发生器(8’)。

2.根据权利要求1所述的柴油机乳化油随机超声波乳化器，其特征在于：所述第一乳化箱(4)和第二乳化箱(4’)的内腔均为波浪形结构。

说明书

技术领域

本实用新型涉及一种柴油机乳化油乳化器，尤其涉及一种超声波乳化器。

背景技术

目前车用柴油机燃烧掺水乳化油的方式一般有：(1)进气管喷乳化油，就是将乳化油喷入进气管，从进气管进入气缸参与燃烧；(2)直接喷乳化油，就是通过特殊的喷嘴将乳化油直接喷入气缸参与燃烧；(3)水油混合乳化，就是将水油乳化后，作为燃料来使用。其中水油混合乳化法又可分为预乳化和随机乳化两种方式。但是各种燃烧方式都存在无法解决低负荷和高负荷工作的矛盾，且装置成本高、间歇生产效率低、产品稳定性差等缺点，所以至今没能大规模推广应用。

发明内容

本实用新型的目的提供了一种结构简单、稳定、低成本、高效乳化的柴油机乳化油乳化器。

实现上述目的的技术方案是：一种柴油机乳化油随机超声波乳化器，包含两个结构原理相同的由气管相连的第一乳化箱和第二乳化箱，所述第一乳化箱和第二乳化箱内分别设有用于搅拌乳化油的第一搅拌装置和第二搅拌装置，所述第一搅拌装置和第二搅拌装置分别由第一驱动装置和第二驱动装置驱动，进气孔和出气孔分别设置在第一乳化箱的上方和第二乳化箱的下方，第一乳化箱和第二乳化箱的中心位置还分别设有第一超声波发生器和第二超声波发生器。

进一步的，为更好的提高乳化效果，所述第一乳化箱和第二乳化箱的内腔均为波浪形结构。

采用上述技术方案后，具有如下有益效果：经二次乳化后所形成的乳化油粒度能满足柴油机节能和降低排放的需求；中心位置超声波发生器发出的随发动机工况变化的可调频率超声波能够充分将柴油和甲醇粉碎成细小、均匀的分子基团进行乳化，乳化器乳化效果好；乳化液与第一乳化箱和第二乳化箱的波浪形内腔产生高速碰撞提高了乳化效果；本实用新型结构设计合理、安全稳定、乳化效率高、成本低等优点。

附图说明

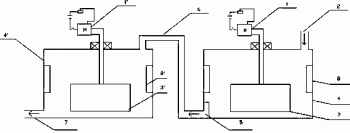

图1为本实用新型的结构示意图；

图2为第一乳化箱内腔的结构示意图；

图中：1.第一驱动装置；1'.第二驱动装置；2.进气孔；3.第一搅拌装置；3'.第二搅拌装置；4.第一乳化箱；4'.第二乳化箱；5.油泵；6.气管；7.出气孔；8.第一超声波发生器；8’.第二超声波发生器。

具体实施方式

下面结合附图和实施例对本实用新型作进一步详细的说明。

如图1所示：一种柴油机乳化油随机超声波乳化器，包含两个结构原理相同的由气管6相连的第一乳化箱4和第二乳化箱4’，所述第一乳化箱4和第二乳化箱4’内分别设有用于搅拌乳化油的第一搅拌装置3和第二搅拌装置3’，所述第一搅拌装置3和第二搅拌装置3’分别由第一驱动装置1和第二驱动装置1’驱动，进气孔2和出气孔7分别设置在第一乳化箱4的上方和第二乳化箱4’的下方，第一乳化箱4和第二乳化箱4’的中心位置还分别设有第一超声波发生器8和第二超声波发生器8’。中心位置的超声波发生器发出的随发动机工况变化的可调频率超声波与第一乳化箱4和第二乳化箱4’的波浪形内腔的相互作用能够充分将柴油和甲醇粉碎成细小、均匀的分子基团进行乳化，乳化器乳化效果好。

如图2所示：所述第一乳化箱4和第二乳化箱4’的内腔均为波浪形结构。乳化液与第一乳化箱4和第二乳化箱4’的波浪形内腔产生高速碰撞提高了乳化效果。

本实用新型的工作原理：本实用新型为二级乳化装置，其结构由两个结构原理相同的乳化箱组成，可实现柴油机运行时对柴油和甲醇实现在线乳化。进气孔2设在第二乳化箱4’的上部，在第一乳化箱4和第二乳化箱4’的中心位置设有第一超声波发生器8和第二超声波发生器8’，油泵5设在第二乳化箱4’底部，通过气管6将经过一级乳化的乳化油导入第一乳化箱4；出气孔7设在第一乳化箱4的底部，经过二级乳化的乳化油最后通过出气孔7排除。

以上所述的具体实施例，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
