专利摘要

本实用新型公开了一种单筒望远镜调焦机构，属于望远镜技术领域，包括镜身主体、调焦手轮、物镜框、调节筒和导钉；镜身主体内设置有调节筒，调节筒上设置有槽，调焦手轮间隙配合套在镜身主体上，调焦手轮上设置有物镜框，物镜框与镜身主体连接，导钉同时穿过调焦手轮上的孔和镜身主体上的孔，且与调节筒上的槽相适配，导钉分别与调焦手轮内壁上的环形槽、镜身主体上的孔间隙配合。调焦手轮可沿任一方向旋转，具有无死点和无限位的特点，实现单筒望远镜来回调焦。不但简化调焦操作，而且使新手极易上手，不用担心用力过猛等原因损坏调焦机构，降低了因操作不当而导致的损坏率，进而延长了使用寿命。

权利要求

1.一种单筒望远镜调焦机构，其特征在于：包括镜身主体(1)、调焦手轮(2)、物镜框(3)、调节筒(4)和导钉(5)；所述镜身主体(1)内设置有调节筒(4)，所述调节筒(4)设置有槽，所述调焦手轮(2)间隙配合套在所述镜身主体(1)上，所述调焦手轮(2)上设置有所述物镜框(3)，所述物镜框(3)与所述镜身主体(1)连接，所述镜身主体(1)和所述调焦手轮(2)上均设置有孔，所述调焦手轮(2)内壁上还设置有环形槽，所述导钉(5)同时穿过所述调焦手轮(2)上的孔和所述镜身主体(1)上的孔，且与所述调节筒(4)上的槽相适配，所述导钉(5)分别与所述调焦手轮(2)内壁上的环形槽、所述镜身主体(1)上的孔间隙配合。

2.根据权利要求1所述的单筒望远镜调焦机构，其特征在于：所述调焦手轮(2)内壁上设置有落差的环形槽。

3.根据权利要求1所述的单筒望远镜调焦机构，其特征在于：所述镜身主体(1)侧面设置有用于安装导钉(5)的导槽。

4.根据权利要求1所述的单筒望远镜调焦机构，其特征在于：所述镜身主体(1)上设置有螺纹，所述物镜框(3)上设置有螺纹，所述物镜框(3)与镜身主体(1)螺纹配合连接。

5.根据权利要求1或4所述的单筒望远镜调焦机构，其特征在于：所述物镜框(3)套在所述调焦手轮(2)上。

6.根据权利要求1所述的单筒望远镜调焦机构，其特征在于：所述调节筒(4)上的槽与所述导钉(5)过盈配合连接。

7.根据权利要求1所述的单筒望远镜调焦机构，其特征在于：所述调焦手轮(2)上的孔设置有与所述调焦手轮(2)上的孔匹配的盖板(6)。

8.根据权利要求1或7所述的单筒望远镜调焦机构，其特征在于：所述调焦手轮(2)侧边有配合盖板(6)的盖板槽，所述调焦手轮(2)上的孔设置在所述盖板槽内。

说明书

技术领域

本实用新型涉及望远镜技术领域，更为具体地，涉及一种单筒望远镜调焦机构。

背景技术

常规单筒望远镜调焦方法：如果调焦手轮沿一个方向旋转，该调焦手轮只能控制调焦镜组沿固定单方向运动，若调焦镜组要沿反方向运动则必须调整调焦手轮的旋转方向，且调焦手轮每个方向都有限位，调焦手轮转到两个限位位置的任意一个时就不能继续沿先前旋转方向旋转了，如若继续旋转，轻则致使调焦机构不灵敏，重则致使调焦机构损坏。一些不熟悉望远镜且不看产品说明书、不知道适度操作的人使用望远镜，往往会使望远镜调焦机构受到不必要的损伤。为解决此类问题和丰富单筒望远镜的调焦方式，一种调焦手轮可沿任一方向旋转，无死点、无限位就能实现单筒望远镜调焦的调焦机构应运而生。

实用新型内容

本实用新型的目的在于克服现有技术的不足，提供一种单筒望远镜调焦机构，调焦手轮可沿任一方向旋转，具有无死点和无限位的特点。

本实用新型的目的是通过以下技术方案来实现的：

一种单筒望远镜调焦机构，包括镜身主体、调焦手轮、物镜框、调节筒和导钉；所述镜身主体内设置有调节筒，所述调节筒设置有槽，所述调焦手轮间隙配合套在所述镜身主体上，所述调焦手轮上设置有所述物镜框，所述物镜框与所述镜身主体连接，所述镜身主体和所述调焦手轮均设置有孔，所述调焦手轮内壁上还设置有环形槽，所述导钉同时穿过所述调焦手轮上的孔和所述镜身主体上的孔，且与所述调节筒上的槽过盈配合，所述导钉分别与所述调焦手轮内壁上的环形槽和所述镜身主体上的孔间隙配合。

进一步的，所述调焦手轮内壁上设置有落差的环形槽，调焦过程中导钉将在槽内滑动。

进一步的，所述镜身主体侧面设置有用于安装导钉的导槽。

进一步的，所述镜身主体上设置有螺纹，所述物镜框上设置有螺纹，所述物镜框与镜身主体螺纹配合连接。

进一步的，所述物镜框套在所述调焦手轮上，物镜框压住套在镜身主体上的调焦手轮，使其只能旋转，不能上下滑动。

进一步的，所述调节筒上的槽与所述导钉过盈配合连接，使得导钉不易脱落。

进一步的，所述调焦手轮上的孔设置有与所述调焦手轮上的孔匹配的盖板，不仅防止灰尘进入，而且防止漏气。

进一步的，所述调焦手轮侧边有配合盖板的盖板槽，所述调焦手轮上的孔设置在所述盖板槽内。

本实用新型的有益效果是：

(1)本实用新型基于镜身主体、调焦手轮、物镜框、调节筒和导钉等，调焦手轮无限位，其沿任一方向旋转都能使调焦镜组往复运动，从而实现单筒望远镜来回调焦。这样，不但简化调焦操作，而且使新手极易上手，不用担心用力过猛等原因损坏调焦机构，降低了因操作不当而导致的损坏率，进而延长了使用寿命。

(2)本实用新型具有如下优点：操作简单，新手极易上手；降低了因操作不当而导致的损坏率，进而延长了使用寿命；调焦手轮可沿任一方向旋转，具有无死点和无限位的特点。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

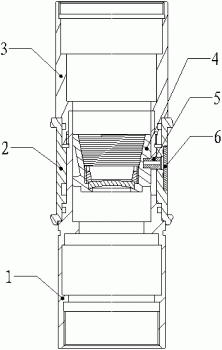

图1为单筒望远镜调焦机构的结构示意图；

图2为单筒望远镜调焦机构在使用状态下的结构示意图。

图中，1-镜身主体，2-调焦手轮，3-物镜框，4-调节筒，5-导钉，6-盖板。

具体实施方式

下面结合附图进一步详细描述本实用新型的技术方案，但本实用新型的保护范围不局限于以下所述。本说明书(包括任何附加权利要求、摘要和附图)中公开的任一特征，除非特别叙述，均可被其他等效或具有类似目的的替代特征加以替换。即，除非特别叙述，每个特征只是一系列等效或类似特征中的一个例子而已。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在对实施例进行描述之前，需要对一些必要的术语进行解释。例如：

若本申请中出现使用“第一”、“第二”等术语来描述各种元件，但是这些元件不应当由这些术语所限制。这些术语仅用来区分一个元件和另一个元件。因此，下文所讨论的“第一”元件也可以被称为“第二”元件而不偏离本实用新型的教导。应当理解的是，若提及一元件“连接”或者“联接”到另一元件时，其可以直接地连接或直接地联接到另一元件或者也可以存在中间元件。相反地，当提及一元件“直接地连接”或“直接地联接”到另一元件时，则不存在中间元件。

在本申请中出现的各种术语仅仅用于描述具体的实施方式的目的而无意作为对本实用新型的限定，除非上下文另外清楚地指出，否则单数形式意图也包括复数形式。

当在本说明书中使用术语“包括”和/或“包括有”时，这些术语指明了所述特征、整体、步骤、操作、元件和/或部件的存在，但是也不排除一个以上其他特征、整体、步骤、操作、元件、部件和/或其群组的存在和/或附加。

实施例1

如图1所示，一种单筒望远镜调焦机构，包括镜身主体1、调焦手轮2、物镜框3、调节筒4和导钉5；镜身主体1内设置有调节筒4，调节筒4设置有槽，调焦手轮2间隙配合套在镜身主体1上，调焦手轮2上设置有物镜框3，物镜框3与镜身主体1连接，镜身主体1和调焦手轮2上均设置有孔，调焦手轮2内壁上还设置有环形槽，导钉5同时穿过调焦手轮2上的孔和镜身主体1上的孔，且与调节筒4上的槽过相适配，导钉5分别与调焦手轮2内壁上的环形槽、镜身主体1上的孔间隙配合。

实施例2

如图1所示，一种单筒望远镜调焦机构，包括镜身主体1、调焦手轮2、物镜框3、调节筒4和导钉5；镜身主体1内设置有调节筒4，调节筒4设置有槽，调焦手轮2间隙配合套在镜身主体1上，调焦手轮2上设置有物镜框3，物镜框3与镜身主体1连接，镜身主体1和调焦手轮2上均设置有孔，调焦手轮2内壁上设置有落差的环形槽，导钉5同时穿过调焦手轮2上的孔和镜身主体1上的孔，且与调节筒4上的槽过盈配合，使导钉不能脱落。导钉5分别与调焦手轮2内壁上有落差的环形槽、镜身主体1上的孔间隙配合，调焦过程中导钉将在槽内滑动。

作为较佳的实施例，镜身主体1上设置有螺纹，物镜框3上设置有螺纹，物镜框3与镜身主体1螺纹配合连接。物镜框3套在调焦手轮2上，即物镜框压住套在镜身主体上的调焦手轮，使其只能旋转，不能上下滑动。

实施例3

如图1所示，一种单筒望远镜调焦机构，镜身主体1侧面设置有用于安装导钉5的导槽。

作为较佳的实施例，调焦手轮2上的孔设置有与调焦手轮2上的孔匹配的盖板。其中，调焦手轮2侧边有配合盖板6的盖板槽，调焦手轮2上的孔设置在盖板槽内。

本实用新型基于镜身主体1、调焦手轮2、物镜框3、调节筒4和导钉5等，调焦手轮2无限位，其沿任一方向旋转都能使调焦镜组往复运动，从而实现单筒望远镜来回调焦。这样，不但简化调焦操作，而且使新手极易上手，不用担心用力过猛等原因损坏调焦机构，降低了因操作不当而导致的损坏率，进而延长了使用寿命。

在本实施例中的其余技术特征，本领域技术人员均可以根据实际情况进行灵活选用以满足不同的具体实际需求。然而，对于本领域普通技术人员显而易见的是：不必采用这些特定细节来实行本实用新型。在其他实例中，为了避免混淆本实用新型，未具体描述公知的组成，结构或部件，均在本实用新型的权利要求书请求保护的技术方案限定技术保护范围之内。

在本实用新型的描述中，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”均是广义含义，本领域技术人员应作广义理解。例如，可以是固定连接，也可以是活动连接，或整体地连接，或局部地连接，可以是机械连接，也可以是电性连接，可以是直接相连，也可以是通过中间媒介间接连接，还可以是两个元件内部的连通等，对于本领域的技术人员来说，可以根据具体情况理解上述术语在本实用新型中的具体含义，即，文字语言的表达与实际技术的实施可以灵活对应，本实用新型的说明书的文字语言(包括附图)的表达不构成对权利要求的任何单一的限制性解释。

本领域人员所进行的改动和变化不脱离本实用新型的精神和范围，则都应在本实用新型所附权利要求的保护范围内。在以上描述中，为了提供对本实用新型的透彻理解，阐述了大量特定细节。然而，对于本领域普通技术人员显而易见的是：不必采用这些特定细节来实行本实用新型。在其他实例中，为了避免混淆本实用新型，未具体描述公知的技术，例如具体的施工细节，作业条件和其他的技术条件等。
