专利摘要

本实用新型属于报警器技术领域，尤其为一种家用红外报警器，包括安装板，所述安装板的表面开设有连接孔，所述安装板的顶部固定安装有第一电机箱，所述第一电机箱的内部安装有电机，所述电机的输出端设置有传动轴。通过设置红外线接收器，可接收来自报警器所有者通过遥控器发出的安全信号，从而使报警器对来访者的身份进行识别，通过设置第一扬声器和第二扬声器将播放系统预先设定的警示录音，通过传动轴带动套筒，并进一步通过套筒配合连接片带动报警器本体进行一百八十度旋转，显示器开始播放警告视频，辅助摄像头对周围环境摄像，此装置较传统报警器的报警功能增强，能对陌生来访者从视觉和听觉角度施加心理压力。

权利要求

1.一种家用红外报警器，包括安装板(1)，所述安装板(1)的表面开设有连接孔(2)，其特征在于：所述安装板(1)的顶部固定安装有第一电机箱(3)，所述第一电机箱(3)的内部安装有电机(4)，所述电机(4)的输出端设置有传动轴(5)，所述传动轴(5)的外部固定安装有套筒(6)，所述套筒(6)的底部固定连接有连接片(7)，所述连接片(7)的底部固定连接有报警器本体(8)，所述报警器本体(8)的一端安装有探测头(9)，所述探测头(9)的内部安装有摄像头(10)、红外线感应器(11)和红外线接收器(12)，所述报警器本体(8)的表面安装有第一扬声器(13)，所述第一扬声器(13)的表面开设有放音孔(14)，所述报警器本体(8)的表面安装有第二扬声器(15)，所述报警器本体(8)的内部贯穿固定安装有弧形齿条(16)，所述报警器本体(8)的一端固定安装有放映器(17)，所述放映器(17)的底部设置有监视安装头(18)，所述监视安装头(18)的一侧安装有第二电机箱(19)，所述第二电机箱(19)的内部贯穿安装有主动齿轮(20)，所述第二电机箱(19)的表面开设有散热孔(21)，所述报警器本体(8)的内部贯穿连接有活动连接轴(22)，所述放映器(17)的一侧安装有显示器(23)。

2.根据权利要求1所述的一种家用红外报警器，其特征在于：所述第一扬声器(13)表面开设的放音孔(14)设置有多个，且第二扬声器(15)的表面对应开设有多个放音孔(14)。

3.根据权利要求1所述的一种家用红外报警器，其特征在于：所述弧形齿条(16)包含有多个齿眼，所述弧形齿条(16)的为六分之一齿轮，所述弧形齿条(16)与主动齿轮(20)的齿眼咬合连接。

4.根据权利要求1所述的一种家用红外报警器，其特征在于：所述活动连接轴(22)贯穿于报警器本体(8)与放映器(17)的内部，且放映器(17)与报警器本体(8)的一端同轴心设置，所述报警器本体(8)的直径为放映器(17)直径的五分之四，所述报警器本体(8)与放映器(17)互相靠近的一端留有适配主动齿轮(20)转动的活动空间。

5.根据权利要求1所述的一种家用红外报警器，其特征在于：所述第二电机箱(19)的内部对应安装有一个电机(4)，所述电机(4)的输入端与外部电源电性连接。

6.根据权利要求1所述的一种家用红外报警器，其特征在于：所述监视安装头(18)的一侧固定安装有辅助摄像头(24)和补光灯(25)，所述监视安装头(18)的一侧开设有扬声孔(26)。

说明书

技术领域

本实用新型属于报警器技术领域，具体涉及一种家用红外报警器。

背景技术

随着人们生活水平的提高，人们对生活住所安全性的要求越来越高，为了提高生活居所的安全性，目前人们常采用的防盗方法是在住所安装防盗门、防盗窗等防盗设施来提高居所的防盗能力。为了恐吓、警告偷盗者，目前市场上推出了多种红外感应报警器。

然而，目前现有的家庭用红外报警器主要通过蜂窝器发出警报声警示非法入侵者，这种红外报警器不具备具有威慑力的警告作用，警告功能比较薄弱。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种家用红外报警器，解决了报警器警示功能比较薄弱的问题。

为实现上述目的，本实用新型提供如下技术方案：一种家用红外报警器，包括安装板，所述安装板的表面开设有连接孔，所述安装板的顶部固定安装有第一电机箱，所述第一电机箱的内部安装有电机，所述电机的输出端设置有传动轴，所述传动轴的外部固定安装有套筒，所述套筒的底部固定连接有连接片，所述连接片的底部固定连接有报警器本体，所述报警器本体的一端安装有探测头，所述探测头的内部安装有摄像头、红外线感应器和红外线接收器，所述报警器本体的表面安装有第一扬声器，所述第一扬声器的表面开设有放音孔，所述报警器本体的表面安装有第二扬声器，所述报警器本体的内部贯穿固定安装有弧形齿条，所述报警器本体的一端固定安装有放映器，所述放映器的底部设置有监视安装头，所述监视安装头的一侧安装有第二电机箱，所述第二电机箱的内部贯穿安装有主动齿轮，所述第二电机箱的表面开设有散热孔，所述报警器本体的内部贯穿连接有活动连接轴，所述放映器的一侧安装有显示器。

优选的，所述第一扬声器表面开设的放音孔设置有多个，且第二扬声器的表面对应开设有多个放音孔。

优选的，所述弧形齿条包含有多个齿眼，所述弧形齿条的为六分之一齿轮，所述弧形齿条与主动齿轮的齿眼咬合连接。

优选的，所述活动连接轴贯穿于报警器本体与放映器的内部，且放映器与报警器本体的一端同轴心设置，所述报警器本体的直径为放映器直径的五分之四，所述报警器本体与放映器互相靠近的一端留有适配主动齿轮转动的活动空间。

优选的，所述第二电机箱的内部对应安装有一个电机，所述电机的输入端与外部电源电性连接。

优选的，所述监视安装头的一侧固定安装有辅助摄像头和补光灯，所述监视安装头的一侧开设有扬声孔。

与现有技术相比，本实用新型的有益效果是：

通过设置红外线接收器，可接收来自报警器所有者通过遥控器发出的安全信号，从而使报警器对来访者的身份进行识别，若信号被判断为安全，则报警系统自动关闭，通过设置红外线感应器，可通过红外线感应器配合摄像头对来访者进行识别，当报警器本体内部未接收到安全信号时，第一扬声器和第二扬声器将发出系统预先设定的警示录音，从而对危险来访者发出警告，通过传动轴带动套筒，并进一步通过套筒配合连接片带动报警器本体进行一百八十度旋转，显示器开始播放警告视频，同时辅助摄像头对周围环境摄像，此装置较传统报警器的报警功能增强，能通过摄像头配合辅助摄像头进行双向摄像，从而对陌生来访者从视觉和听觉角度施加心理压力，此装置安防性能稳定，成本低廉，适合家庭使用。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

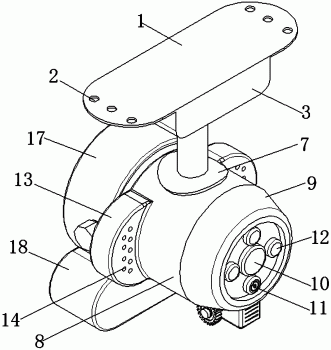

图1为本实用新型的完整结构示意图；

图2为本实用新型的底部视角结构图；

图3为本实用新型的右侧视角结构图；

图4为本实用新型的背面视角结构图；

图5为本实用新型的控制系统图。

图中：1安装板；2连接孔；3第一电机箱；4电机；5传动轴；6套筒；7连接片；8报警器本体；9探测头；10摄像头；11红外线感应器；12红外线接收器；13第一扬声器；14放音孔；15第二扬声器；16弧形齿条；17放映器；18监视安装头；19第二电机箱；20主动齿轮；21散热孔；22活动连接轴；23显示器；24辅助摄像头；25补光灯；26扬声孔。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供以下技术方案：一种家用红外报警器，包括安装板1，安装板1的表面开设有连接孔2，安装板1的顶部固定安装有第一电机箱3，第一电机箱3的内部安装有电机4，电机4的输出端设置有传动轴5，传动轴5的外部固定安装有套筒6，套筒6的底部固定连接有连接片7，连接片7的底部固定连接有报警器本体8，报警器本体8的一端安装有探测头9，探测头9的内部安装有摄像头10、红外线感应器11和红外线接收器12，报警器本体8的表面安装有第一扬声器13，第一扬声器13的表面开设有放音孔14，报警器本体8的表面安装有第二扬声器15，报警器本体8的内部贯穿固定安装有弧形齿条16，报警器本体8的一端固定安装有放映器17，放映器17的底部设置有监视安装头18，监视安装头18的一侧安装有第二电机箱19，第二电机箱19的内部贯穿安装有主动齿轮20，第二电机箱19的表面开设有散热孔21，报警器本体8的内部贯穿连接有活动连接轴22，放映器17的一侧安装有显示器23。

本实施例中，通过设置红外线接收器12，可接收来自报警器所有者通过遥控器发出的安全信号，从而使报警器对来访者的身份进行识别，若信号被判断为安全，则报警系统自动关闭，通过设置红外线感应器11，可通过红外线感应器11配合摄像头10对来访者进行识别，当报警器本体8内部未接收到安全信号时，第一扬声器13和第二扬声器15将发出系统预先设定的警示录音，从而对危险来访者发出警告，通过传动轴5转动，传动轴5带动套筒6转动，并进一步通过套筒6配合连接片7带动报警器本体8进行一百八十度旋转，显示器23开始播放警告视频，同时辅助摄像头24对周围环境摄像，此装置较传统报警器的报警功能增强，能对陌生来访者从视觉和听觉角度施加心理压力，此装置安防性能稳定，成本低廉，适合家庭使用。

具体的，第一扬声器13表面开设的放音孔14设置有多个，且第二扬声器15的表面对应开设有多个放音孔14，通过设置第一扬声器13和第二扬声器15，可通过扬声器表面的放音孔14发出警示声音。

具体的，弧形齿条16包含有多个齿眼，弧形齿条16的为六分之一齿轮，弧形齿条16与主动齿轮20的齿眼咬合连接，通过设置弧形齿条16，通过主动齿轮20与弧形齿条16的咬合卡接，可由主动齿轮20的转动通过带动弧形齿条16而带动报警器本体8以活动连接轴22为轴进行摄像角度的微调。

具体的，活动连接轴22贯穿于报警器本体8与放映器17的内部，且放映器17与报警器本体8的一端同轴心设置，报警器本体8的直径为放映器17直径的五分之四，报警器本体8与放映器17互相靠近的一端留有适配主动齿轮20转动的活动空间，通过在报警器本体8与放映器17互相靠近的一端留有适配主动齿轮20转动的活动空间，通过活动空间满足报警器本体8的整体的角度调整。

具体的，第二电机箱19的内部对应安装有一个电机4，电机4的输入端与外部电源电性连接，通过设置电机4，通过电机4工作可由传动轴5带动套筒6转动，并通过套筒6配合连接片7使报警器本体8转动。

具体的，监视安装头18的一侧固定安装有辅助摄像头24和补光灯25，监视安装头18的一侧开设有扬声孔26，通过显示器23播放警告视频，辅助摄像头24可对周围环境摄像。

本实用新型的工作原理及使用流程：本实用新型安装好过后，在使用时，当进入监控范围的来访者为报警器所有者时，红外线接收器12可接收来自报警器所有者通过遥控器发出的安全信号，从而使报警器对来访者的身份进行识别，并将来访信息被判断为安全，报警系统不工作，通过设置红外线感应器11，可通过红外线感应器11配合摄像头10对来访者进行识别，当识别信号发出后2分钟，报警器本体8内部未接收到安全信号时，第一扬声器13和第二扬声器15将发出系统预先设定的警示录音，通过第一电机箱3内部的电机4与外部电源电性连接并工作，可带动传动轴5转动，通过传动轴5带动套筒6转动，并进一步通过套筒6配合连接片7带动报警器本体8进行一百八十度旋转，显示器23开始播放警告视频，同时辅助摄像头24对周围环境摄像。

结合图5可以得知，当红外信号接收器收到来自到访者通过遥控器发出的信号时，红外信号接收器将信号传递给信号收发器，信号收发器将来自红外信号接收器的信号传递给中央处理器，通过中央处理器将来自信号收发器的信号传递给信息识别系统，红外线感应器将感应到的信号传递给信号收发器，通过信号收发器将信号传递给中央处理器，通过中央处理器将信号传递给扬声器，其中红外信号接收器的型号是TSOP32238，信号收发器的型号是中央处理器的型号为DS-C10S，红外线感应器的型号是E3F-20L。

最后应说明的是：以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
