专利摘要

本实用新型公开了一种新闻学教学用展示设备，包括底座和装设底座上的支撑架，支撑架的一侧装设有展示框，展示框内装设有多个展示板，展示板的后端均装设有转轴，展示框上、对应各个转轴两端的位置均设有轴槽，展示板的两端均装设有螺杆，展示框的两端、对应各个螺杆的位置均设有活动口，螺杆穿出活动口。在新闻学教学时，需要调整展示角度时，只需先使扳手拧松两侧的螺母，上下翻转展示板，使螺杆在活动口内上下滑动，当展示板活动到合适的位置后，再使用扳手拧紧螺母压紧垫环，锁紧螺杆，稳定展示板展示角度，这样通过展示板的上下活动改变展示角度，解决了展示角度固定导致不利于观察的问题。

权利要求

1.一种新闻学教学用展示设备，包括底座(1)和装设底座(1)上的支撑架(2)，在其特征在于：所述支撑架(2)的一侧装设有展示框(3)，所述展示框(3)沿竖向转动装设有多个展示板(4)，所述展示板(4)的后端均装设有转轴(5)，所述展示框(3)上、对应各个转轴(5)两端的位置均设有轴槽(6)，所述展示板(4)的两端均装设有螺杆(7)，所述展示框(3)的两端、对应各个螺杆(7)的位置均设有活动口(8)，所述螺杆(7)穿出活动口(8)的一段套设有垫环(9)，所述螺杆(7)通过螺母(10)锁紧，所述支撑架(2)的一侧对称装设有卡槽(12)，所述卡槽(12)为U形凹槽结构，所述卡槽(12)内插设有黑板(13)，所述支撑架(2)顶部装设有多媒体放置框(14)，所述支撑架(2)的一侧装设有支撑柱(15)。

2.根据权利要求1所述的一种新闻学教学用展示设备，其特征在于：所述底座(1)为长方形板结构，所述底座(1)的下表面装设有滚轮座(11)。

3.根据权利要求1所述的一种新闻学教学用展示设备，其特征在于：所述展示板(4)为方形板结构，所述展示板(4)上装设有档条(16)。

说明书

技术领域

本实用新型属于教育教学技术领域，具体涉及一种新闻学教学用展示设备。

背景技术

新闻学是当前社会对社会新闻与人类活动为对象的科学性研究学科，当今社会信息高度发达，新闻的发生和阐释对人的意识形态和社会活动有着密不可分的影响。

新闻学教学是当前我国高等素质教育针对社会对新闻信息方面的专业人才的需要，进行的专业针对的专业素质教育学科，学员需要学习研究的内容是新闻理论、新闻史和新闻业务，对自身的专业素养要求非常高，教学内容形式多样，教师教学时使用多媒体教学课件和实物展示等多种教学方式，教学用展示设备能够为学员展示新闻学的相关器材和报刊等，但存在的不足之处有：展示设备的展示角度固定，不利于学员观察的问题。

实用新型内容

本实用新型的目的在于提供一种新闻学教学用展示设备，以解决现有技术中展示设备的展示角度固定，不利于学员观察的问题。

为实现上述目的，本实用新型提供如下技术方案：一种新闻学教学用展示设备，包括底座和装设底座上的支撑架，所述支撑架的一侧装设有展示框，所述展示框沿竖向转动装设有多个展示板，所述展示板的后端均装设有转轴，所述展示框上、对应各个转轴两端的位置均设有轴槽，所述展示板的两端均装设有螺杆，所述展示框的两端、对应各个螺杆的位置均设有活动口，所述螺杆穿出活动口且螺杆穿出活动口的一段套设有垫环，所述螺杆通过螺母锁紧。

优选的，所述底座为长方形板结构，所述底座的下表面装设有滚轮座。

优选的，所述支撑架的一侧装设有卡槽，所述卡槽内插设有黑板，所述支撑架顶部装设有多媒体放置框，所述支撑架的一侧装设有支撑柱。

优选的，所述展示板为方形板结构，所述展示板上装设有档条。

优选的，所述卡槽为U形凹槽结构。

与现有技术相比，本实用新型的有益效果是：

本实用新型提供的新闻学教学用展示设备，需要调整展示角度时，只需先使用扳手拧松对应展示板前端两侧的螺母，上下翻转展示板，使螺杆在活动口内上下滑动，转轴在轴槽内转动，当展示板活动到合适的位置后，再使用扳手拧紧螺母，使螺母压紧垫环，锁紧螺杆，这样通过展示板的上下活动改变展示角度，有利于不同角度的学员观察。

本实用新型提供的新闻学教学用展示设备，在开展教学时，可使用多媒体设备进行播放课件，同时可使用黑板进行板书辅助教学。

附图说明

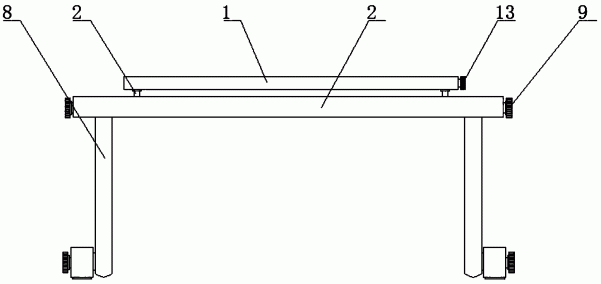

图1为本实用新型的整体结构示意图；

图2为本实用新型的主视局部剖切示意图；

图3为本实用新型的右视示意图；

图4为本实用新型的右视局部剖切示意图；

图5为本实用新型的左视示意图；

图6为本实用新型的a处放大结构示意图；

图7为本实用新型的b处放大结构示意图。

图中：1底座、2支撑架、3展示框、4展示板、5转轴、6轴槽、7螺杆、8活动口、9垫环、10螺母、11滚轮座、12卡槽、13黑板、14多媒体放置框、15支撑柱、16挡条。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1、图2、图3、图4、图5、图6和图7，一种新闻学教学用展示设备，包括底座1和焊接连接底座1上的支撑架2，支撑架2为T形柱结构，支撑架2的一侧焊接连接有展示框3，展示框3沿竖向转动装设有多个展示板4，展示板4为方形板结构，展示板4上焊接连接有档条16，档条16为方形板结构，展示板4的后端均焊接连接有转轴5，展示框3上、对应各个转轴5两端的位置均设有轴槽6，展示板4的两端均螺纹连接有螺杆7，展示框3的两端、对应各个螺杆7的位置均设有活动口8，螺杆7穿出活动口8且螺杆7穿出活动口8的一段套设有垫环9，螺杆7通过螺母10锁紧。

参阅图1、图2、图3、图4和图5，底座1为长方形板结构，底座1的下表面焊接连接有滚轮座11，滚轮座11的型号为MS7518BZ51，支撑架2的一侧焊接连接有卡槽12，卡槽12为U形凹槽结构，卡槽12内插设有黑板13，支撑架2顶部焊接连接有多媒体放置框14，支撑架2的一侧焊接连接有支撑柱15，支撑柱15为方形柱结构。

实施时，通过滚轮座11旋转展示设备，使展示板4正面向学员进行展示，需要调整展示角度时，只需先使用扳手拧松对应展示板4前端两侧的螺母10，上下翻转展示板4，使螺杆7在活动口8内上下滑动，转轴5在轴槽6内转动，当展示板4活动到合适的位置后，再使用扳手拧紧螺母10，使螺母10压紧垫环9，锁紧螺杆7，稳定展示板4展示角度，展示板4的上表面焊接连接有挡条16，防止展示板4转动时展示物沿展示板4表面上下滑动，这样通过展示板4的上下活动改变展示角度，有利于不同角度的学员观察，通过滚轮座11将设备移动到合适位置，使用多媒体设备进行播放课件，同时可使用黑板13进行板书辅助教学。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
