专利摘要
专利摘要
一种手持微型离心器。各传动组件、扭力弹簧装于支架上;支架经双头螺柱固定于离心器盒的底板;输入传动组件包括输入轴、输入传动齿轮;扭力弹簧一端固定于输入轴、一端固定于支架的双头螺柱;输入传动齿轮与二级输入齿轮传动连接;二级输出齿轮与三级输入齿轮传动连接;三级输出齿轮与输出传动齿轮传动连接;转子固定于输出轴上端;与输出轴配合制动的制动装置装于离心器盒;离心器盒上部设有盖板。本实用新型不需要使用电力、也不会产生电磁干扰,采用手动装置提供能量,扭力弹簧蓄能,使用三级齿轮变速,可以使离心器转子转速达到1000rpm以上。适用于空间站、移动实验室、野外实验等一切无电源供应的场所。
权利要求
1.一种手持微型离心器,其特征在于:包括支架、离心器盒、扭力弹簧、输入传动组件、二级传动组件、三级传动组件、输出传动组件、转子、制动装置;
支架包括经三个以上双头螺柱相连的两块固定板;
输入传动组件、二级传动组件、三级传动组件、输出传动组件、扭力弹簧装于支架上;
支架经双头螺柱固定于离心器盒的底板;
输入传动组件包括输入轴、固定于输入轴的输入传动齿轮;
扭力弹簧一端固定于输入轴、一端固定于支架的双头螺柱;
二级传动组件包括第二轴、固定于第二轴的二级输入齿轮和二级输出齿轮;
三级传动组件包括第三轴、固定于第三轴的三级输入齿轮和三级输出齿轮;
输出传动组件包括输出轴、固定于输出轴的输出传动齿轮;
输入传动齿轮与二级输入齿轮传动连接;二级输出齿轮与三级输入齿轮传动连接;三级输出齿轮与输出传动齿轮传动连接;
转子固定于输出轴上端;
与输出轴配合制动的制动装置装于离心器盒;
离心器盒上部设有盖板。
2.根据权利要求1所述的手持微型离心器,其特征在于:所述输入传动齿轮与二级输入齿轮的齿数比为54:9;
所述二级输出齿轮与三级输入齿轮的齿数比为54:6;
所述三级输出齿轮与输出传动齿轮的齿数比为40:6;
所述输入轴与输出轴的转速比为1:360。
3.根据权利要求1所述的手持微型离心器,其特征在于:所述输入轴下端装有手柄。
4.根据权利要求1所述的手持微型离心器,其特征在于:所述制动装置与输出轴接触处设有一贯通槽和一个扇形截面槽。
说明书
技术领域
本实用新型属于机械加工,涉及一种微型离心分离装置。
背景技术
在科学实验中经常需要使用离心机对试验样品进行离心分离,根据研究对象的特性和样品量大小有各种型号的离心机可供选择,这些离心机均采用电机驱动,使离心机达到所需要的转速。电机通过电磁力实现旋转运动,在这个运动过程中不可避免地有电磁波向其四周辐射。在某些特定的作业场所,如空间站、宇宙飞船等航天器上,不仅电力供应相当紧张,更重要的是安装有大量科学仪器,必须尽量减少各种仪器之间的电磁干扰和影响。
发明内容
本实用新型的发明目的在于克服现有技术的上述不足而提供一种无需电源、不会产生电磁干扰的手持微型离心器。
本实用新型的技术方案在于:包括支架、离心器盒、扭力弹簧、输入传动组件、二级传动组件、三级传动组件、输出传动组件、转子、制动装置;支架包括经三个以上双头螺柱相连的两块固定板;输入传动组件、二级传动组件、三级传动组件、输出传动组件、扭力弹簧装于支架上;支架经双头螺柱固定于离心器盒的底板;输入传动组件包括输入轴、固定于输入轴的输入传动齿轮;扭力弹簧一端固定于输入轴、一端固定于支架的双头螺柱;二级传动组件包括第二轴、固定于第二轴的二级输入齿轮和二级输出齿轮;三级传动组件包括第三轴、固定于第三轴的三级输入齿轮和三级输出齿轮;输出传动组件包括输出轴、固定于输出轴的输出传动齿轮;输入传动齿轮与二级输入齿轮传动连接;二级输出齿轮与三级输入齿轮传动连接;三级输出齿轮与输出传动齿轮传动连接;转子固定于输出轴上端;与输出轴配合制动的制动装置装于离心器盒;离心器盒上部设有盖板。
所述输入传动齿轮与二级输入齿轮的齿数比为54:9;所述二级输出齿轮与三级输入齿轮的齿数比为54:6;所述三级输出齿轮与输出传动齿轮的齿数比为40:6;所述输入轴与输出轴的转速比为1:360。
所述输入轴下端装有手柄。(反时针拧动手柄可使扭力弹簧拧紧,贮存机械能。)
所述制动装置与输出轴接触处设有一贯通槽和一个扇形截面槽。
本实用新型反向运用变速箱工作原理,通过三级齿轮变速,使离心器转子转速达到初级齿轮转速的360倍,在负载情况下转速达到1000rpm以上。离心器采用手动拧紧扭力弹簧,用该弹簧蓄存机械能,当制动装置松开时,扭力弹簧恢复原状释放机械能,并带动齿轮转动,经三级齿轮变速后使离心器转子转速达到1000rpm。
本实用新型不需要使用电力,也不会产生电磁干扰,采用手动操作,扭力弹簧蓄能,使用三级齿轮变速,可以使离心器转子转速达到1000rpm以上,可以分离2ml样品,适用于空间站、移动实验室、野外实验等一切无电源供应的场所。本实用新型既不需要外部电源,也不需要使用内部电源,包括干电池、充电电池、太阳能电池等。具有保护盖板和制动装置,可以手持操作、任意移动、安全可靠。体积小巧、质量很轻,外形尺寸不大于120mm×100mm×80mm或不大于φ120mm×80mm,整机质量不大于300g。
附图说明
图1 为本实用新型的传动原理图。

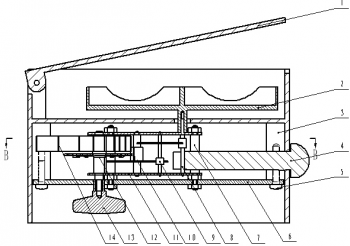

图2 为本实用新型的结构示意图。
图3 为图2的B-B剖视图。
图4 为制动装置的结构示意图。
图5为图4的左视图。
图6为图4的俯视图。
图7为图6的左视图。
图中,1、盖板,2、转子,3、离心器盒,4、制动装置,5、开槽盘头螺钉,6、底板,7、双头螺柱,8、输出传动组件,9、三级传动组件,10、二级传动组件,11、支架,12、输入传动组件,13、手柄,14、扭力弹簧,15、贯通槽,16、扇形截面槽。
具体实施方式
图1中,所示为本实用新型的传动原理,共有三组六个齿轮,齿数比分别为54:9、54:6、40:6,转速比为n1:n2=1:360(n1为输入转速,n2为输出转速)。其输入和输出端分别与扭力弹簧和转子连接,利用弹簧产生的扭力带动转子转动。
图2中,本实用新型主要由盖板1、转子2、离心器盒3、制动装置4、离心器机芯、底板6等组成。
离心器机芯包括双头螺柱7、输出传动组件8、三级传动组件9、二级传动组件10、支架11、输入传动组件12、扭力弹簧手柄13、扭力弹簧14。
输入传动组件12包括输入轴、固定于输入轴的输入传动齿轮;扭力弹簧14一端固定于输入轴、一端固定于双头螺柱7;二级传动组件10包括第二轴、固定于第二轴的二级输入齿轮和二级输出齿轮;三级传动组件9包括第三轴、固定于第三轴的三级输入齿轮和三级输出齿轮;输出传动组件8包括输出轴、固定于输出轴的输出传动齿轮;输入传动齿轮与二级输入齿轮传动连接;二级输出齿轮与三级输入齿轮传动连接;三级输出齿轮与输出传动齿轮传动连接;输入传动齿轮与二级输入齿轮的齿数比为54:9;二级输出齿轮与三级输入齿轮的齿数比为54:6;三级输出齿轮与输出传动齿轮的齿数比为40:6;输入轴与输出轴的转速比为1:360。
输入轴下端装有手柄13,反时针拧动手柄13可使扭力弹簧14拧紧,贮存机械能。
离心器盒3是本实用新型的安装和固定支持基础,其它部件通过紧固件安装在离心器盒3上。
离心器机芯通过双头螺柱7用螺母固定在底板6上,再用开槽盘头螺钉5将离心器机芯与底板6一起固定在离心器盒3上。转子2采用过盈配合与输出轴8连接,转子2可以同时放置2只离心瓶或1只离心瓶和1只配重瓶。扭力弹簧手柄13采用反向螺纹与输入传动组件12连接,逆时针旋转手柄即可拧紧扭力弹簧14,松开该手柄和制动装置4后,扭力弹簧14通过单向齿轮带动输入传动组件转动。
制动装置4安装在离心器盒3上,可以在0°~45°角内自由转动。
图3中,离心器机芯是本实用新型的关键部件,将输入传动组件12、 二级传动组件10、三级传动组件9、 输出传动组件8以及扭力弹簧14安放在两片机芯支架11之间,机芯支架11用四根双头螺柱7锁紧,由此组装成机芯。各齿轮参数见表1。
表1 齿轮参数
上表中,I为输入传动齿轮,II为二级输出齿轮,III为三级输出齿轮,IV为二级输入齿轮,V为三级输入齿轮,VI为输出传动齿轮。
5为开槽盘头螺钉。离心器机芯和底板采用金属材料加工,可选用的材料包括不锈钢、黄铜、硬铝等。少量产品制造可采用线切割等一般机械加工工艺生产,大批量生产采用冲压加工工艺生产。盖板、离心器盒3、制动装置4可以采用包括ABS、PC、PS、PVC、PP、PE在内的各种塑料加工,少量产品可采用一般机械加工、粘接等工艺生产;大批量生产采用注塑工艺生产。
图4、图5、图6、图7中,制动装置与输出轴接触处有一贯通槽15和一个扇形截面槽16。当制动装置4处于0°位置时,输出轴穿过贯通槽15可以自由旋转;当制动装置4处于45°位置时,输出轴与制动装置的扇形截面槽16形成紧配合,在摩擦力作用下输出轴将停止转动,达到制动效果。
